铣削钻孔工序集成式快速装夹工装

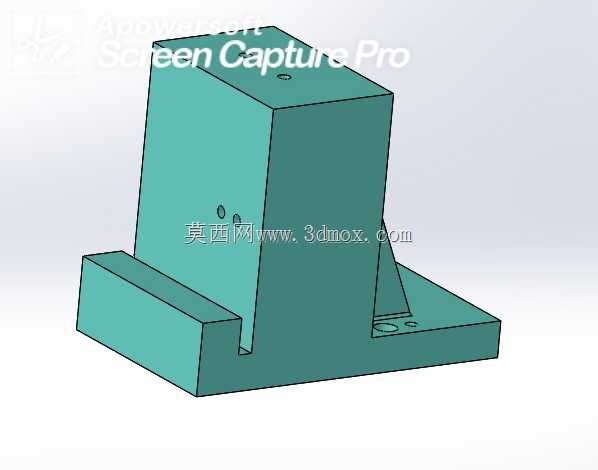

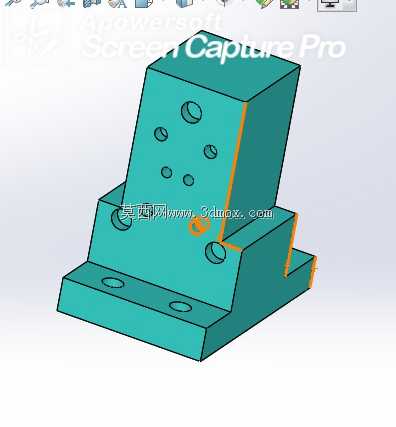

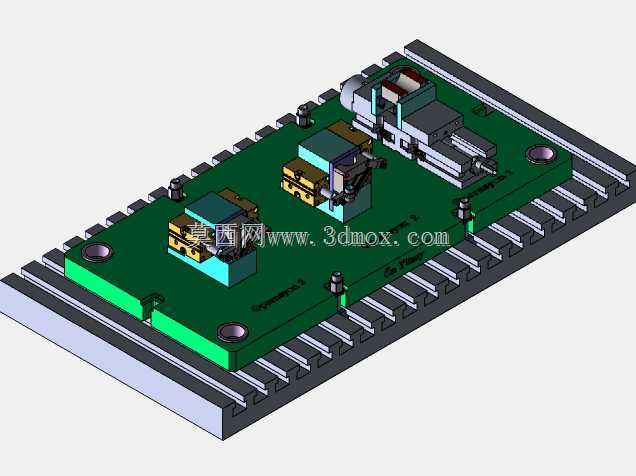

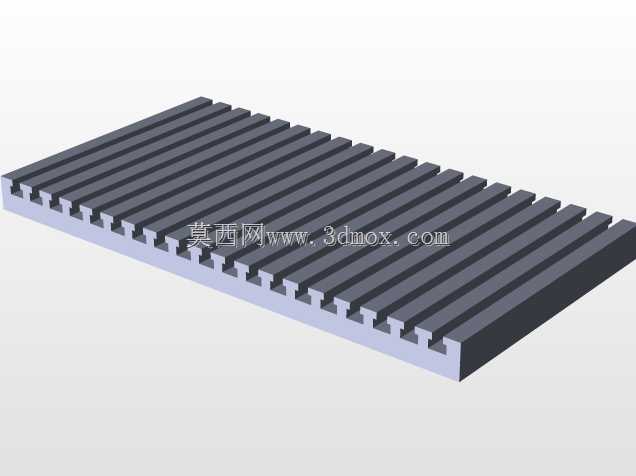

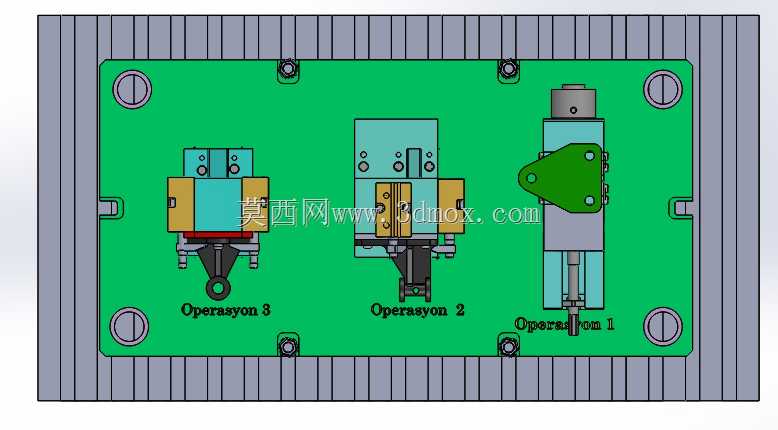

　　这套工装的核心定位，是把小型工件在铣削、钻孔两道工序里的重复装夹动作合并到同一基准底板上完成，车间里做小批量杂件的时候，最耗辅助工时的往往不是切削本身，而是每换一道工序就要重新找正、打表、对刀，这套结构就是针对这个痛点搭起来的。底板直接适配标准机床T型槽工作台，两侧预留的沉孔和槽位对应常规台虎钳、压板的装夹间距，不用额外做过渡连接板就能吊上加工中心台面，底板厚度取常规工装板的刚性区间，长边两侧连续排布的齿形让位槽既可以避让刀具走刀路径，也能作为侧向夹紧的着力点，避免夹具本体超出工作台行程边界。

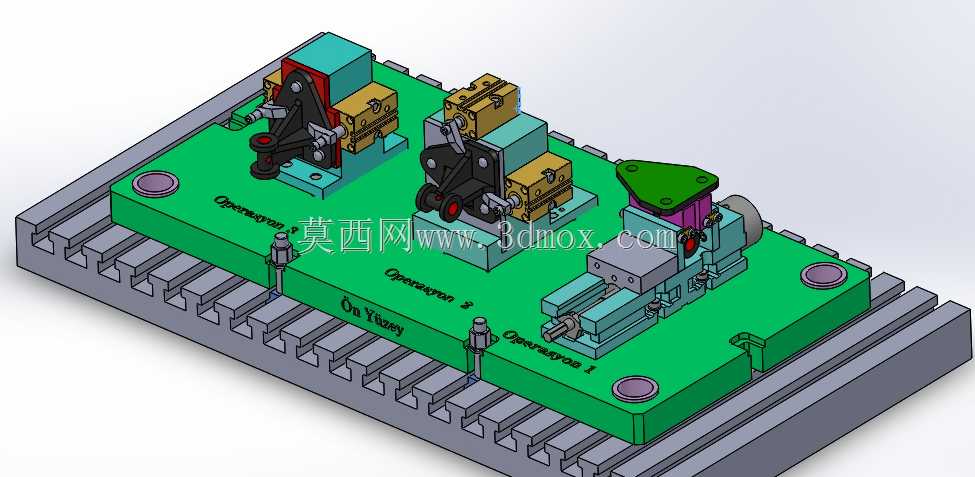

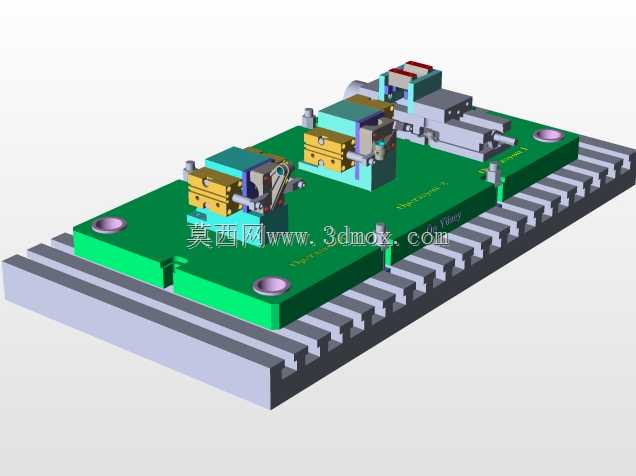

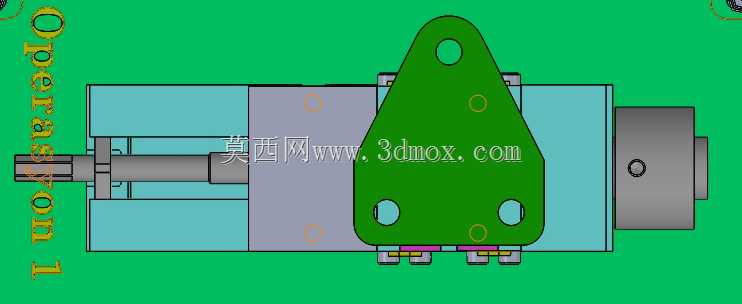

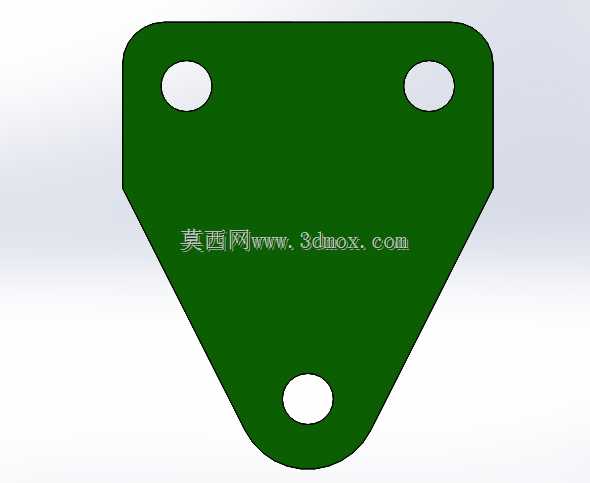

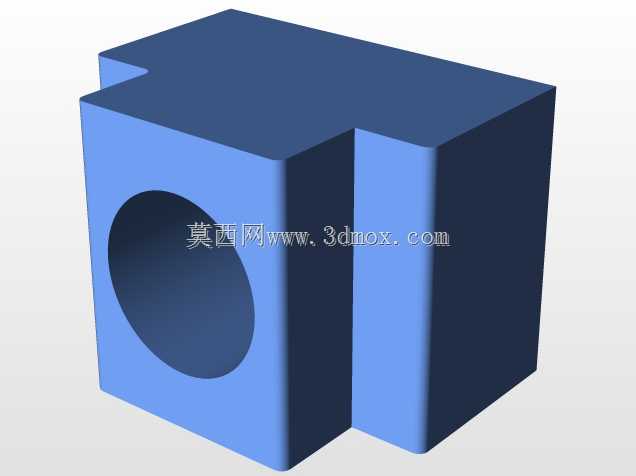

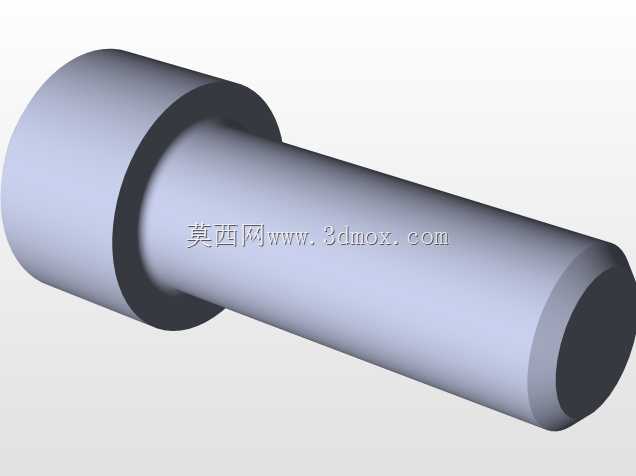

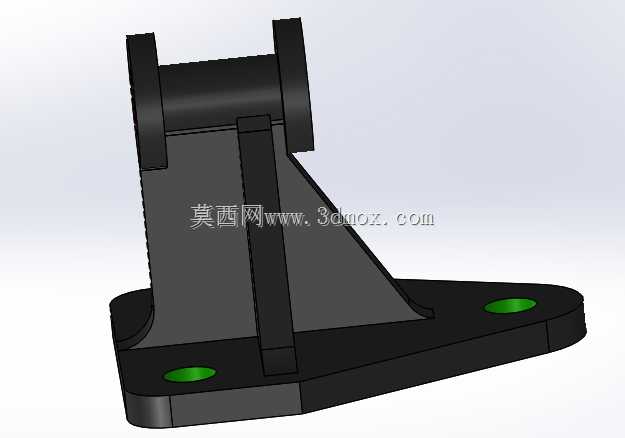

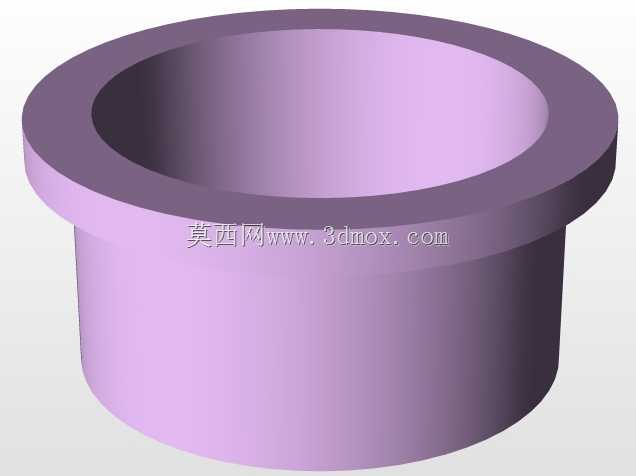

　　工件的定位逻辑采用一面两销的成熟思路，绿色基板上的两个圆形定位衬套承担基准约束，限制工件五个自由度，剩下的旋转自由度由侧向的挡块组件锁死，所有定位元件都做了可拆卸设计，衬套磨损后可以直接更换，不用整组工装报废。基板上分布的多个小型立式支柱是辅助支撑位，针对薄壁或者刚性不足的工件，在切削力作用的对应点位增加可调支撑，减少加工振纹，支柱顶端的锁紧螺母可以根据工件底面的实际形貌微调高度，适配小范围的毛坯面误差。

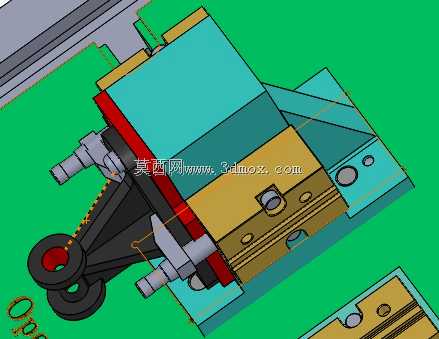

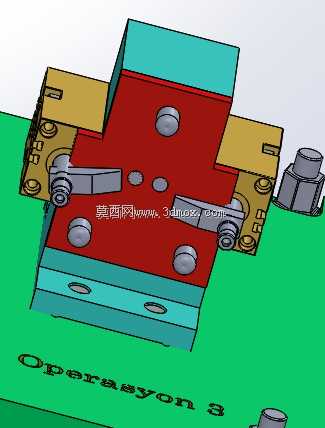

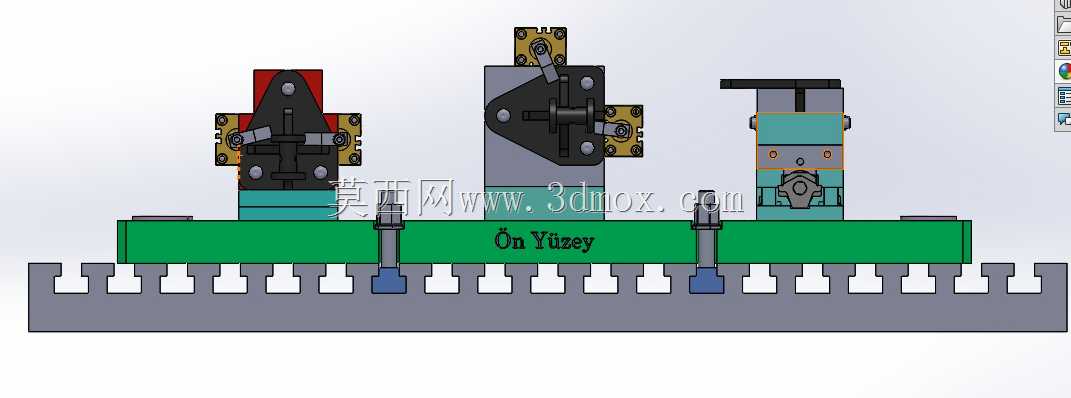

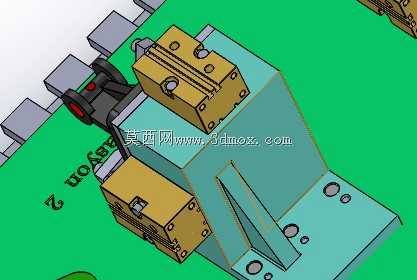

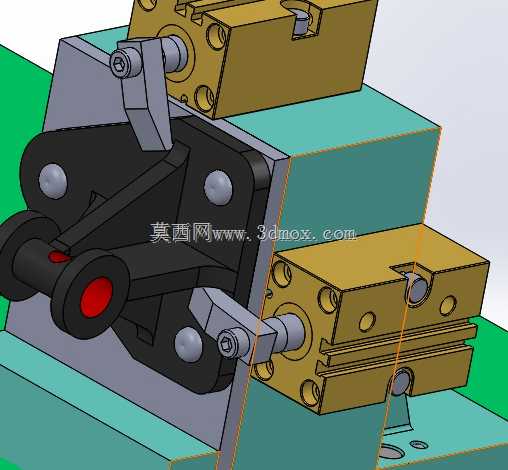

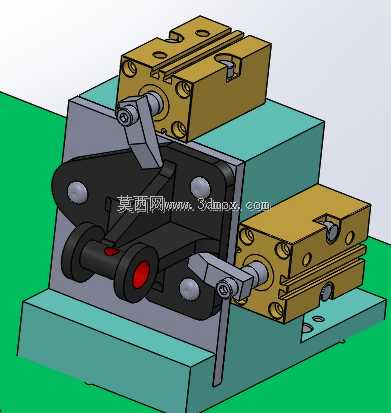

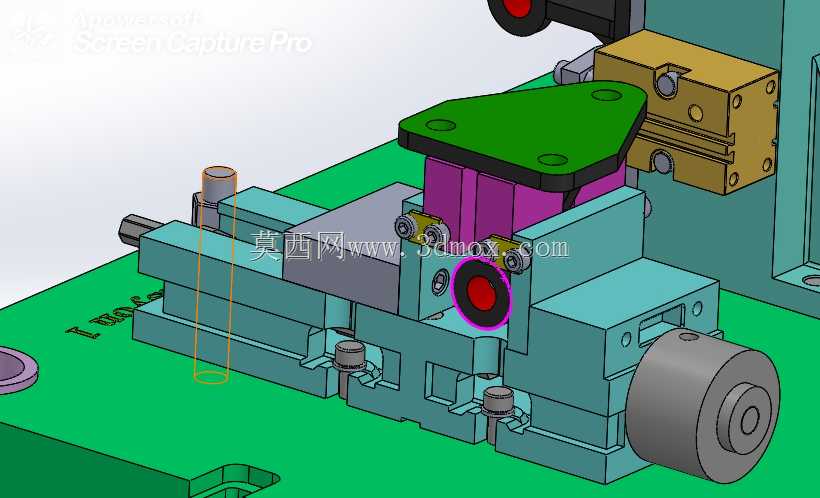

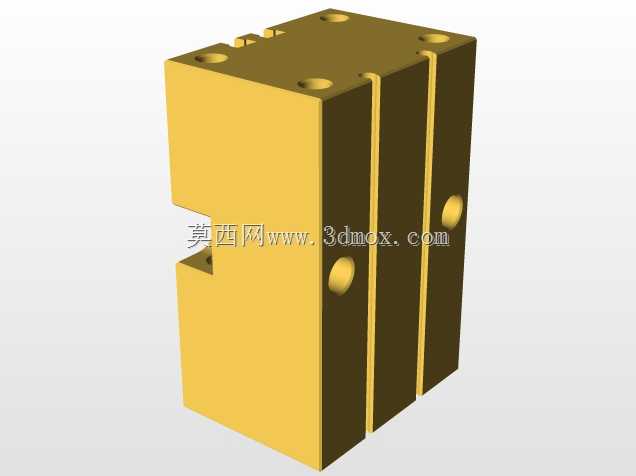

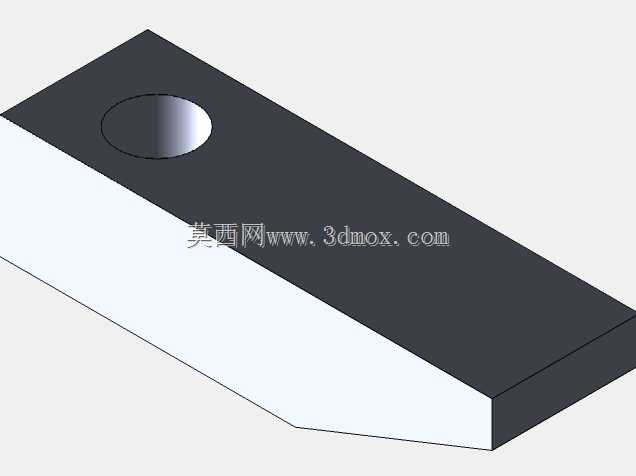

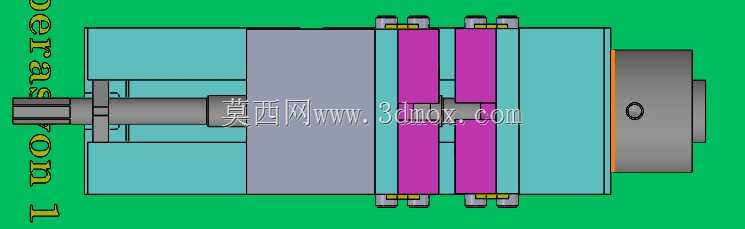

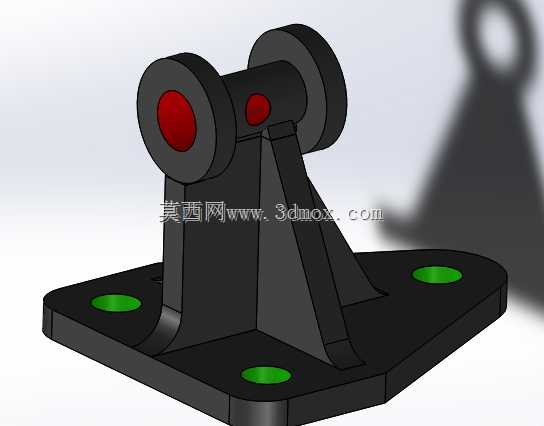

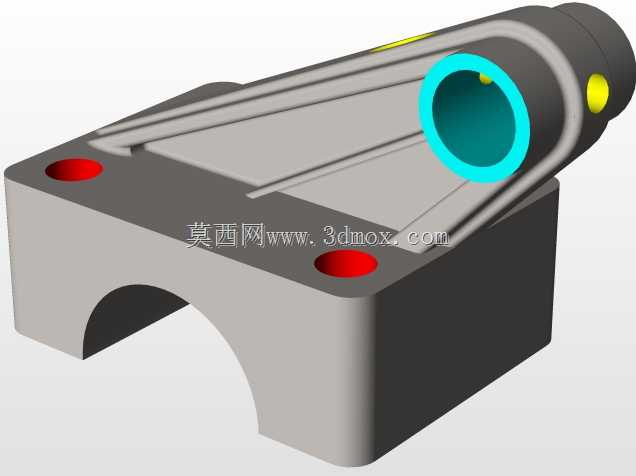

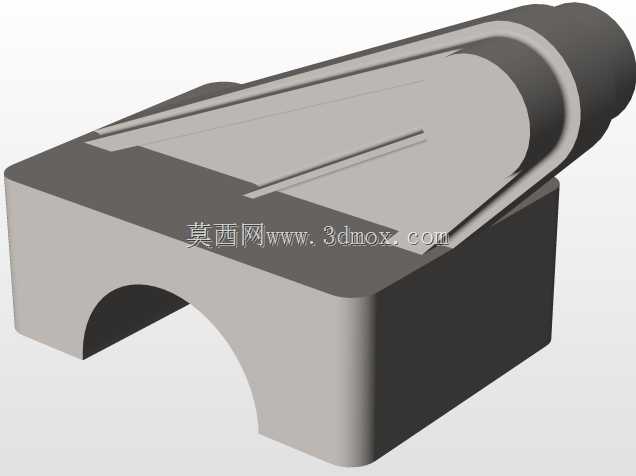

　　工装中部排布的两组模块化夹紧单元，是整套结构里灵活性最高的部分，单元底座通过T型螺栓固定在基板的槽系里，位置可以根据工件外形沿X、Y两个方向调整，压头部分采用浮动压块结构，夹紧时不会因为工件表面微小倾斜造成点接触压伤，压块的行程覆盖常见小型五金件、电子结构件的厚度范围。靠近工装端部的两组带导向的执行组件，分别对应钻孔工序的导向和铣削工序的侧向压紧，钻孔导向套的内孔可以根据钻头直径换套，加工孔位时不用反复在数控系统里核对坐标，导向套直接约束钻头切入时的偏摆，对新手操机或者普通精度钻床的场景尤其友好，能显著降低孔口歪斜、钻头崩刃的概率。

　　从实际产线的使用场景看，这类工装最常出现在通讯零部件、小型家电结构件的二次加工工位，工件完成前期成型后，需要在不同面上铣缺口、钻安装孔，以往的做法是每道工序做一套专用夹具，工件在不同夹具之间流转，基准转换带来的累积误差经常让孔位和铣面的位置度超差。这套集成工装把所有工序的定位基准统一在同一块基板上，一次装夹就可以完成多面加工，机床主轴的走刀路径可以提前在编程阶段避让所有夹具元件，不用中途停机翻面重新找正，单件的辅助工时能压缩到原来的三分之一以下。

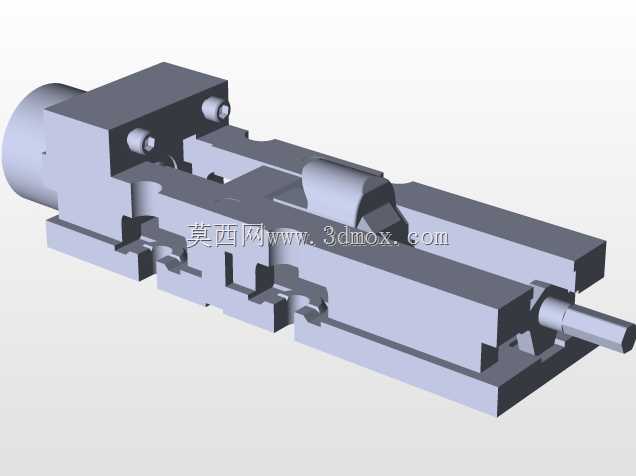

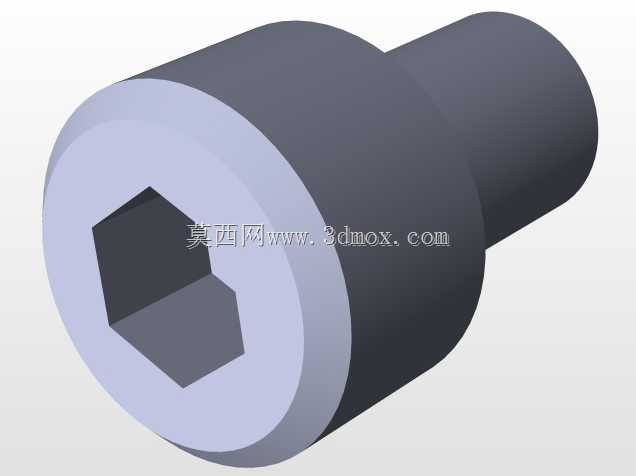

　　设计过程中对夹具的轮廓边界做了严格控制，所有夹紧组件的最高点都低于工件加工完成后的刀具安全高度，主轴端的刀柄在全行程移动时不会和夹具发生干涉，基板四周的让位槽深度经过核算，即使刀具钻通工件后，也不会直接切到工装本体，保护刀尖的同时避免底板被反复铣伤。侧向的夹紧机构采用螺旋增力结构，操机人员用普通内六角扳手就可以完成锁紧，不需要外接液压或者气动源，对没有集中供气的小型加工车间适配性很强，组件之间的连接螺栓全部选用标准件，备件采购和后期维护都不需要定制加工。

　　基板表面的分区布局也考虑了切屑排出的问题，定位面之间预留了足够的间隙，铣削产生的铝屑、钢屑不会堆积在定位基准面上，每班完工后用压缩空气就可以快速清理，不会因为残屑垫在工件底面造成装夹不平。多个安装孔位的排布兼容不同尺寸的同族工件，换产的时候只需要更换定位销和调整夹紧块位置，不用重新制作整块底板，把专用工装的复用率提上来，分摊到单件产品上的工装成本就能明显降低。
