塑料注塑成型夹条卡扣模具结构

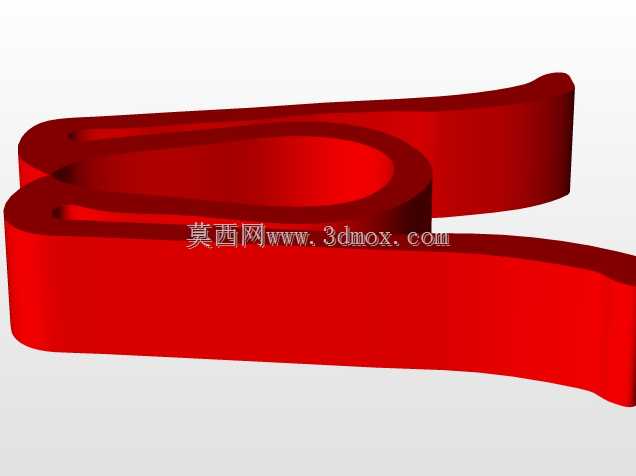

　　这套三维结构围绕一种细长弹性塑料夹条的注塑成型需求展开，制件本体呈连续弯折的带状形态，中间带有近似椭圆的回弯区域，两端延伸出具有一定翘曲高度的夹持臂。从外观上看，成品更像日常设备布线、线束整理或薄板边缘固定中使用的卡夹类零件，依靠塑料自身的弹性变形实现开合，装入对应位置后由回弯段提供持续抱紧力。

　　在实际应用场景中，这类夹条常出现在通讯设备机柜、家电外壳内部、汽车饰板装配以及小型电子产品的走线固定环节。它不需要额外螺钉或卡扣座，直接利用开口处的弹性张合夹住线缆、板材边缘或薄壁凸缘。与金属弹片相比，塑料件的优势在于绝缘、不易划伤被夹持表面，并可通过材料配色与主机外观保持一致；不足则是对壁厚、圆角和材料收缩更敏感，模具设计时必须把翘曲、熔接痕和顶出变形控制在可接受范围内。

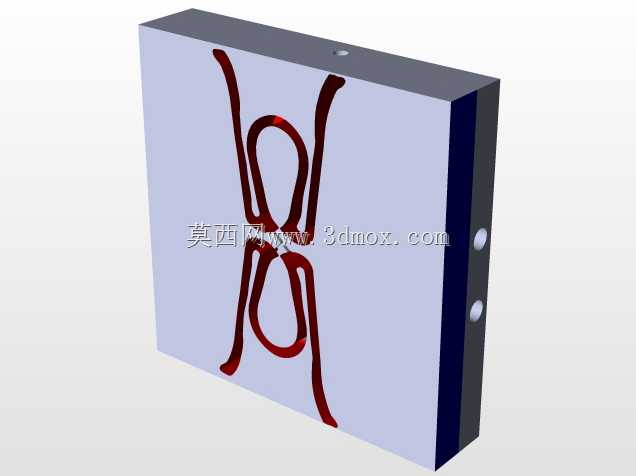

　　建模时首先要还原制件的真实空间姿态，而不是把它简单压成平面曲线。夹条的两个臂部并非平行直线，而是沿长度方向存在高度差和侧向扭转，这意味着分型面不能只取一个水平面。若强行采用平面分模，臂端和回弯外侧会出现大面积倒扣，导致开模时拉伤制件。较合理的做法是沿制件中性面构建随形分型面，在保证密封的前提下，让大部分外表面由上下模腔直接成型；对于局部侧向凹陷，再结合滑块或小型抽芯机构处理。

　　制件壁厚应保持均匀过渡。细长臂部如果壁厚过大，冷却收缩会造成明显弯曲，夹持力也会因内应力释放而不稳定；壁厚过薄则充填困难，尤其在回弯段和远端臂部，熔料流程较长，容易出现短射。结构上可在非外观面设置轻微加强筋，但筋位厚度不宜超过主壁厚的一定比例，避免表面产生缩痕。端部接触边缘需要保留圆角，既减少使用者装配时的锐边感，也能降低模具尖角处的应力集中。

　　浇注系统的布置要兼顾流程平衡和外观质量。该件属于细长薄壁制件，若从单一末端进胶，熔料需要绕过回弯区域才能填充另一臂，压力损失较大，还可能在汇合处形成明显熔接痕。可以考虑在回弯附近或制件侧向设置进料点，使料流分别向两端臂部推进，缩短有效流程。冷流道方案加工和维护成本较低，适合批量不大或品种较多的生产；若产量稳定且对浇口痕迹要求高，可进一步评估热流道点浇口，但要注意细长件在热嘴附近的局部温度和剪切应力。

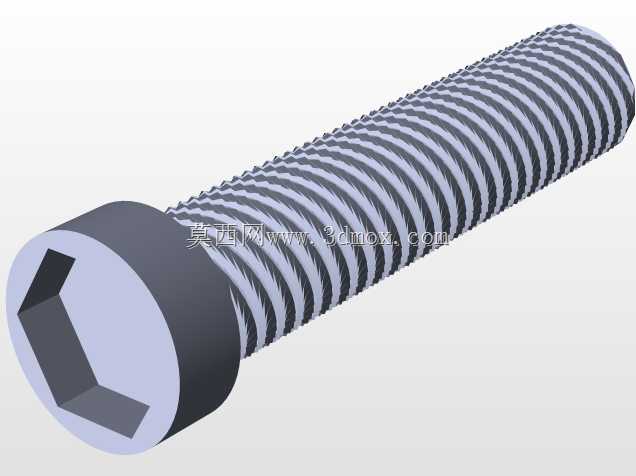

　　冷却系统对这类模具尤其关键。制件虽然整体体积不大，但形状连续、包络面较长，模温不均会直接放大翘曲。型腔和型芯侧应沿夹条走向布置冷却水路，回弯区域热量集中，可适当增加水路密度或采用隔水板、喷流管加强局部冷却。臂部末端较薄，冷却过快会影响补缩；厚壁过渡区则需要足够换热，防止内外收缩不一致。三维布局时要核对水路与顶杆、螺钉、滑块导轨之间的安全距离，不能为了追求贴近型腔而破坏模具强度。

　　顶出设计不能只依赖均匀布置的圆顶针。夹条在开模后可能贴附在型芯侧，尤其回弯内表面存在包紧力，若顶出力集中在薄壁臂上，容易留下顶白或把制件顶弯。可在回弯下方、臂部过渡区以及料道位置设置顶杆，使推出力沿制件长度方向分散；对于外观要求较高的外表面，顶针应尽量布置在非可见面或料把区域。需要侧向抽芯时，滑块的运动方向要与制件倒扣方向一致，斜导柱角度、锁紧块承压面和行程都要在装配模型中检查，避免合模时与冷却水路或顶出系统干涉。

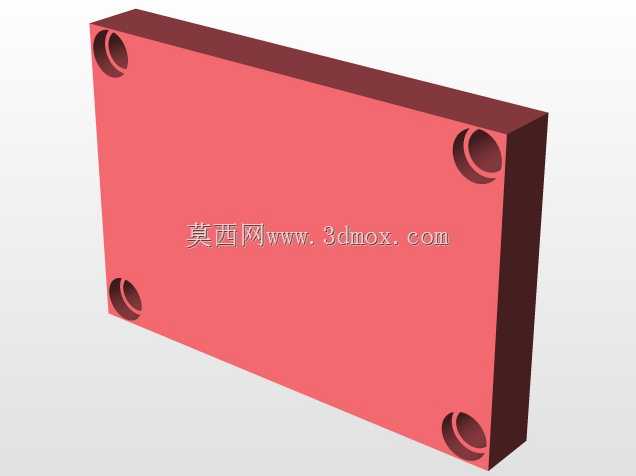

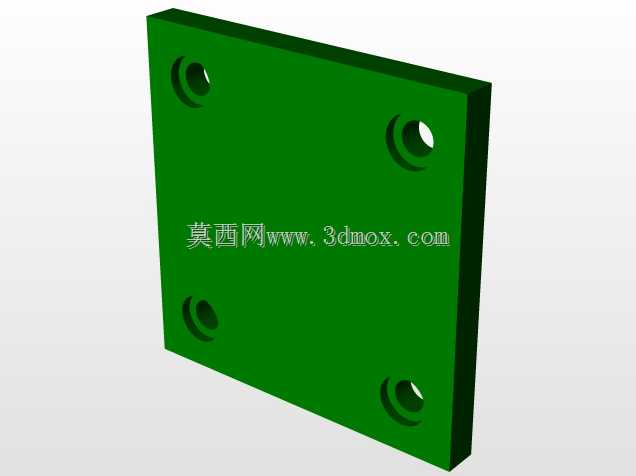

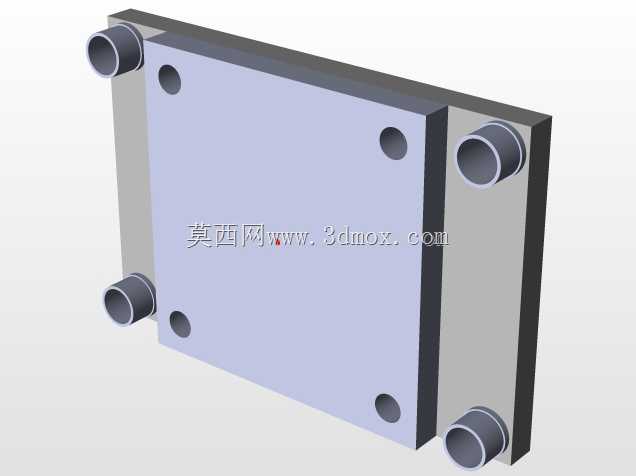

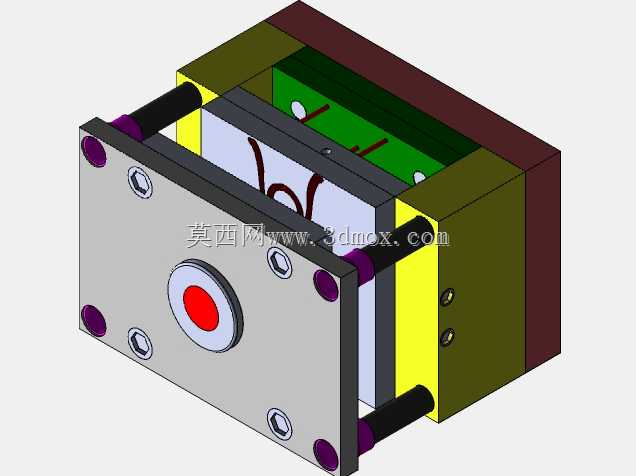

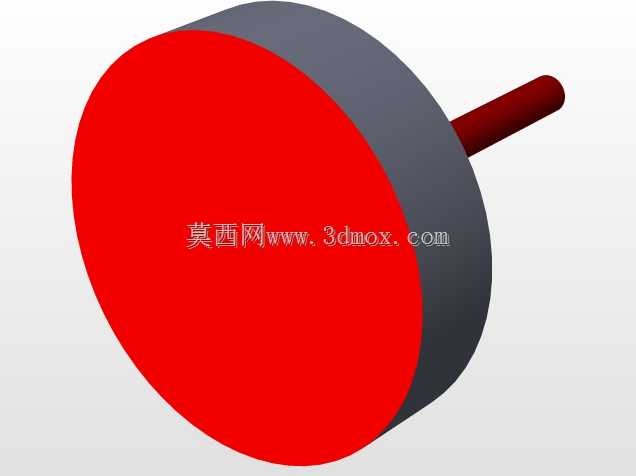

　　安装边界方面，模架尺寸需随制件的长条包络范围扩展。由于零件展开后长度较大，型腔在模板上呈斜向或曲线布置时，要确认模具外形能否适配目标注塑机的拉杆间距和最小模厚。定位环、浇口套、顶出孔和支撑柱的位置应按标准模架逻辑排布，回弯下方若空间受限，可增加支撑柱减少型芯板变形。导向机构要保证上下模合模时对细长型面的保护，避免薄钢区域因偏心受力而压伤。

　　从结构评审角度看，这套模型的价值不只是展示红色制件的外形，更重要的是把弹性夹条从产品功能到模具实现的约束关系表达清楚：随形分模解决空间弯曲线带来的分型问题，均衡进料保证细长臂充填，差异化冷却控制翘曲，分散顶出避免薄壁变形。完成这些检查后，模具在试模阶段更容易获得尺寸稳定、夹持力一致、外观缺陷较少的塑料夹条成品。
