欧式执手门锁面板组件精细结构

　　这套门用执手锁面板组件，主要面向室内平开木门、入户装饰门以及常规办公隔断门的启闭场景，属于门窗五金系统里直接承担操作受力与外观装饰双重作用的外露部件。日常使用中，用户通过握持横向伸出的执手施加扭转力矩，带动锁体内部方轴转动，进而驱动锁舌伸缩完成开门与锁闭动作，整套构件既要反复承受人手扳动的交变载荷，也要兼顾门板外侧的视觉装饰效果，是民用建筑五金里量产规模极大、结构成熟度很高的一类产品。

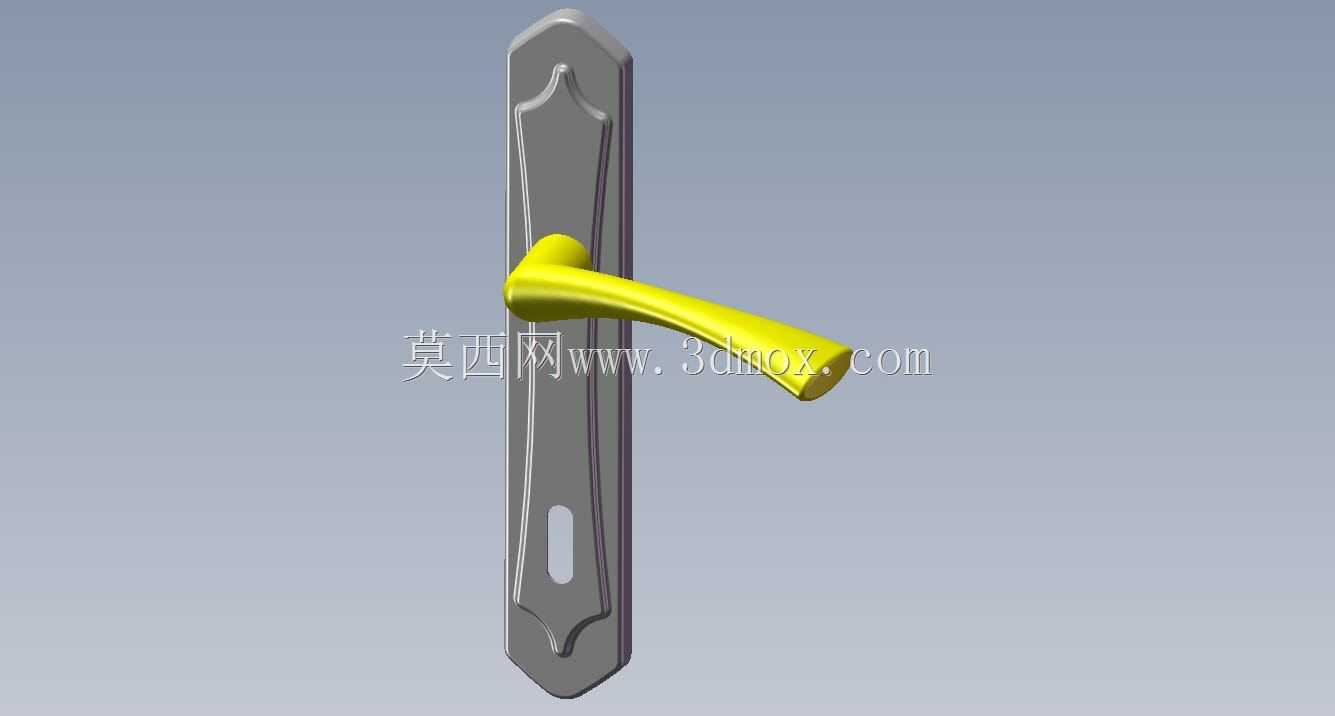

　　从结构拆分来看，整套构件分为长条形安装底板与弯折执手两大部分。底板采用竖向狭长的轮廓造型，整体沿门板竖直方向布置，上下两端做了收尖的装饰性倒角，边缘拉出凸起的围边线条，板面中部预留执手转轴的穿过孔位，下半段开出长条形锁芯避让孔，既可以适配常规球形锁芯的安装对位，也能覆盖钥匙孔盖板的装配空间。底板背面预留螺柱连接位，安装时穿过门板预设的开孔，用对拉螺丝将两侧面板夹紧在门板厚度方向上，不需要额外在门板表面做复杂的嵌槽加工，适配市面上绝大多数40毫米到55毫米厚度的常规室内木门，安装边界容错率较高，即便门板开孔存在少量偏移，长条形面板也能完全覆盖开孔边缘，避免露出板材裁切毛边影响外观。

　　执手部分采用流畅的曲面弯臂造型，从转轴基座位置向外延伸后自然向下弯折，握持段的截面按照人手抓握的人机工程弧度做过渡，没有尖锐棱角，用户手掌贴合时受力均匀，长时间反复扳动也不会出现局部硌手的问题。弯臂的壁厚在建模时按照压铸成型工艺做了均匀化处理，整体壁厚控制在2.5毫米到3毫米区间，既避免锌合金压铸过程中出现局部缩孔、充填不足的缺陷，也能保证执手在承受200牛米左右的意外扳动载荷时不会发生断裂变形。转轴位置设计有方轴配合孔，常规配套8毫米见方的传动方轴，方轴插入锁体内部的拨叉孔后，执手转动的角度通常控制在0到45度之间，转动到位后锁舌完全收回，松开手后依靠锁体内部的复位弹簧带动执手自动回位到水平初始位置。

　　设计过程中首先要核对的就是安装孔位的同轴度，两侧面板的转轴孔、锁芯孔必须在门板两侧完全对正，一旦孔位偏移超过1毫米，装配后方轴会出现卡滞，扳动执手时阻力骤增，长期使用还会磨损方轴与孔位的配合面。其次底板的贴合面要做微凸的弧度处理，因为部分木门表面并非绝对平面，轻微的弧面可以让面板锁紧后边缘完全贴紧门板，不会出现局部缝隙积灰、翘边晃动的问题。外观造型上这款产品走简约装饰路线，面板表面的凹凸线条既可以做抛光镀铬、拉丝镍的金属表面处理，也可以做喷塑哑光黑、金色烤漆的配色，适配不同的室内装修风格，无论是现代简约风的办公空间还是偏欧式装饰的家居环境都能匹配。

　　从受力路径分析，用户扳动执手的力矩首先传递到转轴根部，这也是整个构件应力最集中的位置，建模时在转轴与弯臂的交接位置做了加厚圆角过渡，避免直角位置出现应力集中，从根源上降低长期交变载荷下根部断裂的风险。底板上的螺丝连接位设计了加强筋，当用户大力扳动执手时，拉力不会直接作用在面板薄壳上，而是通过加强筋分散到底板整个贴合面，再传递到门板本体，不会出现面板被拉变形、螺丝孔滑牙的问题。

　　在实际工程选型里，这类执手面板组件需要和锁体的开孔尺寸匹配，常规家用门锁的门板开孔直径为54毫米左右，面板的宽度设计为70毫米上下，长度覆盖220毫米到260毫米区间，足够遮挡开孔以及安装过程中可能出现的漆面修补痕迹。三维建模过程中所有曲面都做了连续G2过渡，导出到渲染环节后可以直接模拟金属电镀、塑料喷涂的不同表面质感，结构工程师在装配时可以直接把面板、执手、方轴、锁体的零件做干涉检查，模拟转动全行程的空间位置，确认执手转动到最大角度时不会和门板表面、相邻的门框线条发生碰撞，提前排除装配阶段可能出现的卡滞问题，大幅减少后续五金件试装的修模工作量。
