L型带加强筋铰接支撑摇臂结构件

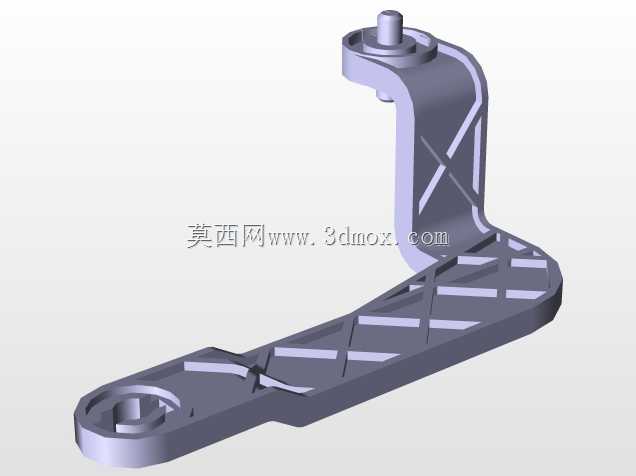

　　该构件属于典型的空间弯折式传动支撑摇臂，整体呈L形布局，长端为平直延展的安装基座段，短端向上弯折形成高位铰接端，两段之间通过大弧度过渡曲面衔接，避免直角弯折带来的应力集中问题，这类结构常见于通讯终端翻盖开合机构、小型检测设备摆臂、便携电子设备转轴支撑组件中，承担传递摆动力矩、限定开合行程、承载外部侧向载荷的作用。长基座段的末端设置同轴沉孔铰接座，孔位周边做环形凸台加厚处理，凸台高度略高于基座板面，装配时销轴穿过该孔位，将摇臂整体铰接在设备固定机架上，摇臂可绕该销轴在设定角度范围内往复摆动，沉孔结构可容纳销轴端部或配套轴用挡圈，保证装配后销轴端面不超出构件外轮廓，避免和周边其他零件发生运动干涉。短端高位位置设置带中心定位柱的铰接座，

　　中心柱向外凸起，用于和被驱动的摆杆、翻盖连接件或者传动连杆配合，柱体根部做圆角过渡，降低柱体受径向掰动载荷时的根部断裂风险，柱体周边的环形凸台和长端铰接座结构呼应，保证两端铰接位置的结构刚度匹配。构件的两个平直臂段板面均压制交叉X形加强筋，筋条沿臂段的受力对角线方向布置，长基座段的筋条沿臂段长度方向交错分布，短弯折臂的筋条沿弯折受力方向排布，这种加强筋设计不需要额外增加板材整体厚度，就可以大幅提升薄壁构件的抗弯曲、抗扭转刚度，当摇臂传递摆动力矩时，臂段承受的弯曲载荷会通过交叉筋条分散到整个板面，避免薄壁平板出现翘曲变形，筋条和板面为一体成型结构，不存在拼接焊缝或者装配间隙，长期往复摆动过程中不会出现筋条脱落、连接松动的问题。

　　从安装边界来看，长基座段的外轮廓为随形窄长结构，宽度方向尺寸紧凑，适配设备内部狭窄的安装空间，臂段所有外边缘都做圆角钝化处理，没有尖锐棱角，装配调试过程中不会划伤操作人员或者周边线束；两端铰接孔的中心距为摇臂的核心传动尺寸，决定了摆动过程中从动端的运动行程，设计时该尺寸按照设备开合角度要求反推确定，两端铰接座的同轴度、平行度公差需要严格控制，避免装配后出现转动卡滞、摆动旷量过大的问题。弯折过渡区域的截面做连续变厚度处理，弯折内侧圆角半径大于板材厚度的1.5倍，若采用冲压工艺加工，该圆角参数可以避免冲压弯折时出现板材外侧拉伸开裂、内侧起皱的缺陷；若采用注塑或者压铸工艺成型，该圆角也能保证熔融材料充模时流动顺畅，减少内部气孔、缩孔缺陷。

　　构件在实际装配中，长端铰接孔作为固定旋转支点，短端定位柱连接动作执行件，当外部驱动力作用在摇臂任意位置时，摇臂绕支点转动，带动执行件完成预设角度的开合动作，交叉加强筋的布局同时兼顾了轻量化和刚度要求，整体重量远低于同刚度的实心机加工构件，适配便携设备、小型通讯终端对零件重量的严苛要求。设计过程中需要同步校验运动包络空间，摇臂在全行程摆动范围内，臂段外侧、加强筋凸起位置都不能和设备外壳、内部PCB板、线束等周边零件发生碰撞，筋条的凸起高度控制在板面两侧的预留间隙内，不需要额外避让空间。铰接座的孔位内壁预留了衬套安装余量，长期转动磨损后仅需更换衬套即可恢复配合精度，不需要整体更换摇臂构件，降低设备后期维护成本。
