直列四缸内燃机缸体总成结构设计

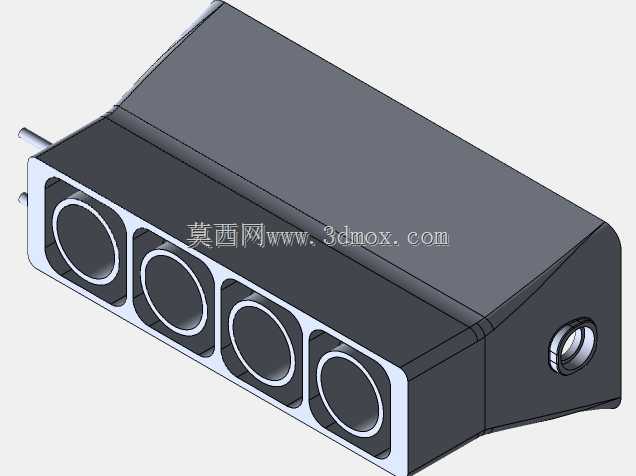

　　缸体作为内燃机的核心承载基体，在整机结构中承担着定位活塞往复运动、集成冷却润滑回路、支撑曲轴连杆机构以及连接变速箱、缸盖、油底壳等外围附件的多重作用。这套直列四缸缸体结构采用主流乘用车动力常用的直列排布形式，四个气缸沿机体长度方向等距并列布置，缸孔轴线相互平行且垂直于曲轴回转中心所在平面，这种布局在保证整机平衡性的同时，兼顾了铸造工艺性与整车机舱布置的紧凑性要求。

　　从实际装车场景来看，这类缸体多用于小排量自然吸气或涡轮增压汽油机，匹配紧凑型家用轿车、轻型商用车的动力总成，前端面预留的安装接口可对接正时罩壳、水泵壳体与前端附件轮系，侧部的通孔结构对应机油滤清器、冷却管路或者传感器的安装位，后端面则与变速箱壳体形成止口配合，整套机体的外轮廓边界需要在设计阶段就与整车机舱的硬点尺寸做校核，避免与纵梁、转向机、进排气歧管发生运动干涉。

　　结构设计上，缸体上部的缸孔区域直接与活塞、活塞环组成摩擦副，建模时缸孔的圆柱度、表面粗糙度预留量都需要在三维结构中体现出加工余量层级，四周环绕的水套空间用于流通冷却液，将燃烧室传递给缸壁的热量及时带走，防止缸体因局部过热产生热变形。下部的曲轴箱部分设置有对应五道主轴承座的支撑结构，直列四缸的曲轴全支承设计要求每个曲柄销两侧都有主轴承承载，这部分的筋板布局直接决定了机体的整体刚度——建模时可以看到机体外侧与轴承座之间布置了多条加强筋，用来承受活塞做功时爆发压力传递下来的交变载荷，抑制缸体在高频振动下产生的共振变形。

　　外形尺寸方面，直列四缸缸体的长度方向由四个缸径加上缸间水套壁厚、前后端安装法兰厚度共同决定，宽度方向需要预留两侧水套、机油通道以及外部附件的安装空间，高度方向则从缸体上平面（与气缸盖贴合的密封面）一直延伸到下平面（与油底壳连接的结合面），整个机体的安装边界需要严格对齐整机布置的坐标基准：缸体上平面的平面度、曲轴孔与缸孔的垂直度、各缸孔的中心距公差都是加工与装配阶段的关键管控项。在三维建模过程中，需要把铸造拔模斜度、壁厚过渡圆角、油道孔的交叉贯通结构都完整还原，既要避免出现壁厚突变导致的铸造缩松缺陷，也要保证润滑油路从主油道到各凸轮轴轴承、曲轴轴承的通路顺畅，没有加工死角。

　　此外，缸体侧面预留的各类工艺孔与安装凸台，分别对应机油压力传感器、冷却液放水阀、启动马达安装位等功能接口，这些凸台的厚度与螺栓孔深度都需要根据对应附件的拧紧力矩做强度校核，防止装配时出现凸台断裂或螺纹滑牙。整套缸体的结构设计平衡了轻量化与刚性需求，在满足内燃机长时间高负荷运转可靠性的前提下，尽可能缩减不必要的冗余壁厚，既适配量产铸造的工艺要求，也为后续的动力改装、整机性能仿真提供了准确的三维结构基础。
