直列四缸内燃机气缸盖总成结构

　　该气缸盖三维结构对应直列四缸往复式内燃机的核心配气与燃烧室承载部件，整体采用长条式一体化铸造成型思路，主体轮廓沿曲轴轴向平直延伸，长度方向覆盖四个气缸的全部缸心距区间，宽度方向匹配缸体顶面的水套、油道对接边界，高度方向整合了凸轮轴安装腔、进气道、排气道与燃烧室顶板的多层空间，整机装配后直接扣合在缸体上端面，通过周圈布置的螺栓孔与缸体、缸垫压紧密封，是发动机上半部分动力、冷却、润滑三大系统交汇的关键基体。

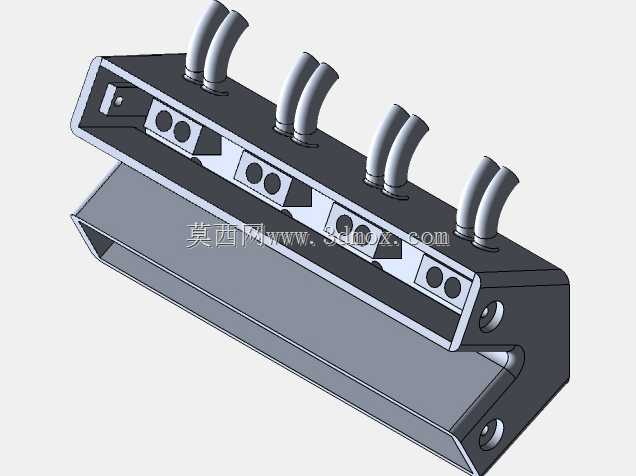

　　从实际装机场景来看，这类缸盖多用于民用乘用车小排量自然吸气或低压增压汽油机，也可适配同缸径规格的小型固定式柴油动力单元，在整车动力舱内承担密封燃烧室、布置进排气通路、承载气门机构与火花塞（喷油器）安装接口的核心作用。建模过程中优先还原了缸盖顶面的四组排气引出弯管接口，每组接口对应一个气缸的排气侧通道，弯管走向统一向缸盖外侧上方抬升，既避开了顶部气门室盖的安装空间，也为排气歧管的对接预留了法兰贴合面，弯管根部与缸盖本体的过渡圆角完全按照铸造拔模与热应力分散要求设计，避免发动机长期高负荷运行时排气侧高温区域出现应力集中开裂。

　　缸盖朝向缸体的下端面为精加工贴合基准面，平面度要求控制在整机密封允许的公差范围内，端面预留的对应四个气缸的燃烧室凹坑、气门座圈安装孔、缸盖螺栓过孔位置完全和下方缸体的缸孔、螺纹孔一一对位，装配时缸垫夹在两个贴合面之间，压缩后可同时封死燃烧高压气体、冷却水套循环水与润滑油路三条介质通路，杜绝窜气、漏水、漏油故障。缸盖侧面预留的横向通孔分别为冷却液进出通道、主油道供油通道与整机吊装、附属支架安装的螺纹接口，孔径大小、孔位高度都按照整机外围管路、附件的布置边界设定，不会和进气管、发电机、起动机等周边部件发生运动干涉。

　　结构设计阶段特意将进排气道在缸盖内部做成迂回渐变的流线型腔体，气道内壁走向从端面接口一直延伸到燃烧室气门座处，截面面积随气流方向逐步过渡，既可以降低进气冲程的气流阻力、提升气缸充气效率，也能让排气冲程的废气快速排出，减少泵气损失。缸盖内部预埋的水套腔体完全包裹住燃烧室顶板与气门座周边的高温区域，冷却液从缸体上水孔进入缸盖水套后，可顺着水流导向依次流经每一个气缸的热负荷最高区域，最后从缸盖端部的出水口汇入节温器壳体，保证四缸之间的工作温度均匀，避免局部过热引发爆震或者缸盖翘曲变形。润滑油道则从缸体主油道垂直向上通入缸盖内部，沿长度方向布置的主油道分支通向每一处凸轮轴轴承位、气门挺柱安装孔，为配气机构的摩擦副持续提供压力润滑，多余机油通过缸盖端部的回油腔直接流回油底壳，避免机油在气门室内积存。

　　建模时同步还原了缸盖两端的凸轮轴轴颈安装半圆座、端盖结合面与正时机构避让空腔，前端空腔预留了正时链轮、凸轮轴位置传感器的安装空间，后端则预留了变速箱侧连接支架、飞轮壳对接的定位面，所有安装孔的位置度、配合面的加工余量都在三维结构中做了明确区分，铸造毛坯面和机加工面的轮廓差异也做了对应表达，可直接用于后续的铸造工艺拆分、机加工工序排布以及整机装配干涉校验，也可为同系列不同排量发动机的缸盖改型设计提供结构参考。
