直列六缸发动机曲轴结构设计

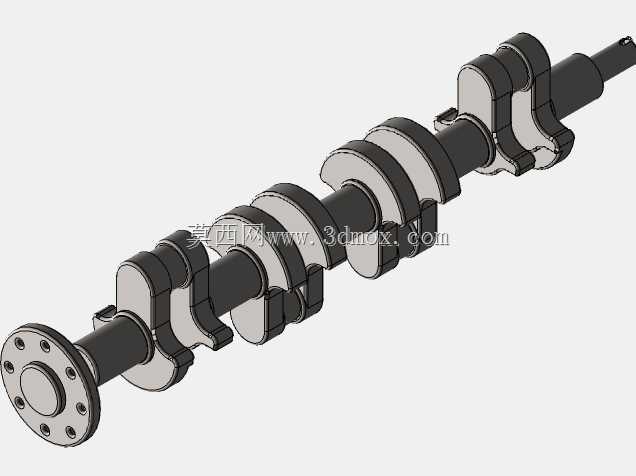

　　该曲轴模型围绕直列六缸往复式内燃机的动力输出需求展开，整体采用长轴串联多组曲柄销与平衡配重的布局形式，左端设置带螺栓孔的圆形连接法兰，用于与飞轮端或动力输出端进行刚性连接，右端延伸出轴端结构，可适配前端皮带轮、正时驱动或辅助传动部件的装配。从实际使用场景看，这类零件位于发动机缸体内部，工作时承受活塞连杆组传递来的周期性燃气压力与惯性载荷，把活塞的直线往复运动转换为连续旋转运动，再通过飞轮向外输出扭矩，是发动机核心运动件之一。

　　结构设计上，模型沿轴向依次布置主轴颈、曲柄销、曲柄臂和平衡块。主轴颈作为旋转支承部位，需要与缸体主轴承座及轴瓦配合，因此各轴颈的同轴度、轴段间距和过渡圆角都直接影响运转稳定性。曲柄销偏离主轴颈中心，形成发动机的曲柄半径，决定活塞行程；连杆大头装配在曲柄销上，随曲轴旋转完成上下运动转换。多缸机型中，各曲柄销按照发火顺序和相位角错开布置，直列六缸通常通过均匀的曲柄相位安排，使各缸做功间隔更平顺，降低输出扭矩波动。

　　平衡块是该模型外形中非常突出的部分，其轮廓随曲柄臂向外延展，质量分布经过布置后用于抵消曲轴旋转时产生的离心惯性力，并部分平衡往复惯性力。实际工程中，平衡块的形状不能只追求质量大，还要兼顾缸体内腔、连杆运动轨迹、主轴承空间以及润滑油路的避让。模型中配重块与曲柄臂形成较宽的侧向轮廓，说明设计时重点考虑了高速旋转下的动平衡需求；若平衡不足，发动机在常用转速区间会出现振动增大、轴承载荷升高、缸体疲劳风险增加等问题。

　　安装边界方面，曲轴装入发动机时需以各主轴颈为支承基准，轴向位置由止推轴承控制，防止运转过程中发生明显窜动。左端法兰端面上的多个孔位用于飞轮或输出连接件的螺栓固定，法兰端面平面度、孔位分布圆直径以及螺栓孔数量都关系到连接可靠性。右端轴颈和轴端结构则要考虑油封、皮带轮、齿轮或减振器的安装空间，轴肩位置需保证零件轴向定位，同时避免与前端盖发生干涉。

　　从建模思路看，该类零件适合先建立轴向基准线，再按主轴颈、曲柄销、曲柄臂、平衡块和法兰端逐段构建实体。轴颈部位通常采用回转特征生成，曲柄臂和平衡块则通过拉伸、旋转切除与圆角过渡组合成型。由于曲轴在交变载荷下工作，轴颈与曲柄臂连接处不能形成尖锐棱角，模型中各过渡区域应保留足够圆角，以降低应力集中。油道孔虽然在外观展示中不一定突出，但在真实结构里常从主轴颈通向曲柄销，为连杆轴承提供压力润滑，建模时需要结合缸体油道和轴承间隙统一校核。

　　在整机匹配中，曲轴的轴向长度、曲柄销间距、平衡块回转半径和法兰外轮廓都必须与缸体、活塞、连杆、油底壳及飞轮壳保持边界协调。维修和装配场景下，曲轴还需具备从缸体下方或专用工位装入的可行性，主轴承盖、轴瓦、止推片和密封件都围绕其轴颈布局。对于结构设计人员而言，该模型可用于理解四冲程多缸发动机曲柄连杆机构的空间关系，也可作为动力总成布置、运动干涉检查、平衡方案分析和教学演示的基础参考。
