汽车盘式制动盘结构三维数模

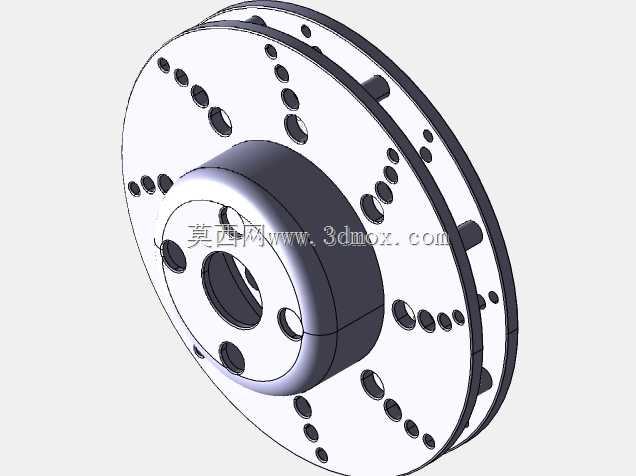

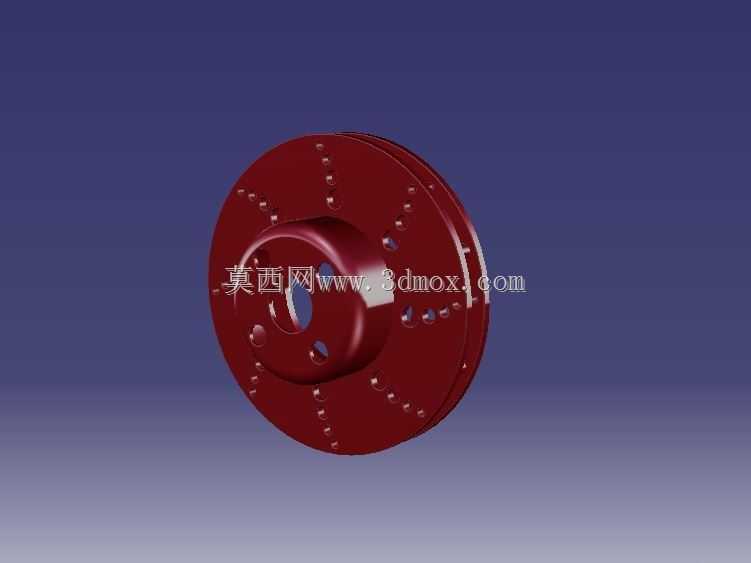

　　这套制动盘三维数模还原的是乘用车盘式制动系统里的旋转摩擦部件，整体为带中心安装凸台的圆盘式结构，盘面沿圆周方向分布多组装配孔与散热点位，外缘为连续摩擦工作面，中心区域预留轮毂轴穿过的中心孔，周边螺栓孔位按照车轮轮毂安装节圆排布，可直接对应实车底盘的轮端装配关系。

　　从实际装车场景来看，这类制动盘安装在车轮轮毂与转向节之间，随车轮同步旋转，制动时制动卡钳的两侧摩擦片从盘面两侧夹紧，通过接触面的滑动摩擦把车辆行进的动能转化为热能耗散，最终实现车辆减速或者驻车。和鼓式制动结构相比，盘式制动的摩擦面完全外露，车辆行驶过程中迎面气流可以直接扫过盘面，连续制动下的热衰减表现更稳定，在乘用车、轻型商用车的前轮制动配置里应用非常广泛。

　　数模的结构设计完全贴合工程实际逻辑：中心凸起的安装毂面做了加厚处理，这个区域是和轮毂端面贴合的传力部位，需要承受制动时来自摩擦面的巨大扭矩，加厚设计可以避免长期交变载荷下出现安装面变形；盘体上沿圆周均匀分布的多组小孔，一方面是用于制动盘和轮毂之间的定位锁紧，另一方面开孔结构可以引导气流穿过盘体，带走摩擦产生的高温，同时连续制动过程中摩擦片磨损产生的粉尘也可以通过这些孔位及时排出，避免粉尘卡在摩擦面之间造成制动抖动、异响。

　　建模过程中首先确定的是安装边界尺寸：先锁定中心孔的内径，匹配对应车型的轮毂轴外径，再按照轮毂螺栓的分布节圆确定所有安装孔的位置坐标，保证孔位和车轮、轮毂的安装孔完全对位，不会出现装车时孔位错位无法穿螺栓的问题。摩擦工作面的径向宽度需要匹配对应卡钳摩擦片的摩擦区域宽度，既不能宽度不足导致摩擦片边缘悬空出现偏磨，也不能尺寸过大造成不必要的重量增加。盘体的厚度尺寸参考常规乘用车通风或者实心制动盘的通用规格，两侧摩擦面的平行度、盘面和安装基准面的垂直度都在数模里做了装配约束预留，后续工程出图时可以直接标注形位公差要求。

　　从结构功能细节上看，制动盘的摩擦工作面需要保持足够的平面度，长期使用后如果盘面出现偏磨、翘曲，高速制动时就会引发方向盘抖动，因此数模里盘面区域做了连续的平整面处理，没有多余的凸起或者凹槽。盘体边缘和安装毂之间的过渡位置做了圆角过渡，避免直角拐角处出现应力集中，在频繁制动的冷热交变载荷下，圆角结构可以大幅降低盘体出现开裂的风险。

　　在整车底盘的配套设计里，制动盘的尺寸选型和车辆整备质量、最高车速直接相关：吨位更大的车型需要更大直径的制动盘，来获得更长的摩擦力臂，相同卡钳夹紧力下可以输出更大的制动扭矩；小尺寸微型车则选用更小直径、更薄的制动盘，兼顾轻量化和成本控制。这套数模的结构比例完全参照量产乘用车型的制动盘测绘还原，所有孔位的排布规律、凸台高度、盘体厚度的比例关系都和实物一致，结构设计人员可以直接参考它完成轮端制动系统的装配校核，也可以在此基础上调整孔径、节圆、盘径参数，衍生出适配不同车型的制动盘方案。

　　建模时的装配逻辑也完全遵循实车装配顺序：制动盘的中心孔套入轮毂轴的定位轴颈，安装端面和轮毂的定位端面完全贴合，之后穿过车轮螺栓，再装上车轮拧紧螺母，就可以把制动盘夹紧在车轮和轮毂之间，保证三者同步旋转，制动时卡钳施加的夹紧力通过摩擦面传递扭矩，最终作用到车轮上实现制动。整个数模没有多余的冗余结构，所有特征都对应实际零件的加工和装配需求，既可以用于制动系统的教学演示，也可以作为底盘零部件设计的参考原型。
