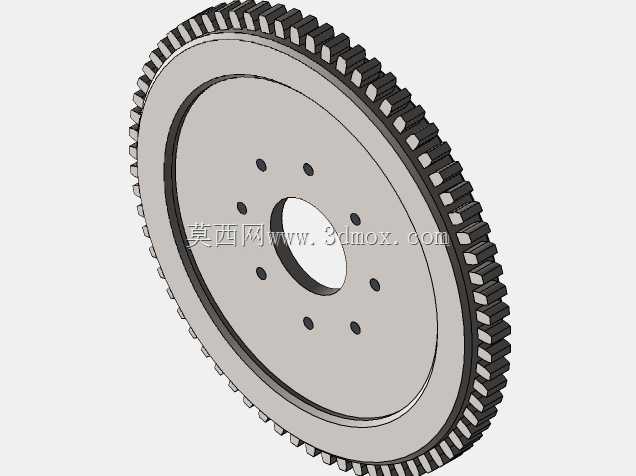

该飞轮为内燃机动力输出端核心储能构件,整体采用盘式回转结构,外缘整周加工启动啮合齿,盘面均布多组安装孔位,中心设置大直径通孔适配曲轴轴端装配,盘面预留离合器压装贴合平面,完全匹配车用发动机动力匹配需求。在整车动力系统中,飞轮承担三重核心作用:其一利用自身大质量回转体储存做功冲程的剩余动能,抵消活塞连杆组往复运动的惯性波动,将曲轴输出的脉冲扭矩转化为连续平稳的旋转动力,避免发动机怠速抖动、低速运转顿挫;其二外缘齿圈与起动机驱动齿轮直接啮合,发动机启动时起电机小齿轮伸出咬合齿圈,带动曲轴完成初始转动达到点火转速,是启动传动链的关键受力部件;其三盘面作为离合器主动摩擦面,手动挡车型中离合器压盘将从动片压紧在飞轮端面,动力通过摩擦耦合传递至变速箱输入轴,换挡时可快速切断动力衔接。
从结构设计逻辑来看,该飞轮采用厚轮缘薄辐板的经典构型,将绝大多数质量集中在外缘圆周位置,在相同整体重量下最大化转动惯量,既满足储能稳速要求,又尽可能控制总成自重,降低曲轴端的悬臂载荷。外缘齿采用渐开线直齿形制,齿顶做倒角导向处理,保证起动机齿轮伸入时可顺利滑入啮合,避免打齿、顶齿故障;齿根位置预留退刀槽,降低齿根应力集中,反复启停冲击下不易出现断齿失效。辐板区域的孔位采用双层排布:靠近中心的一圈小孔为曲轴法兰固定孔,孔径与螺栓规格匹配,孔位分度圆严格对齐曲轴端法兰螺纹孔位置,装配后螺栓按对角顺序拧紧,保证飞轮与曲轴同轴度,高速旋转时不会产生偏心振动;外圈分布的小孔为离合器压盘安装孔,孔位间距匹配对应型号压盘的安装脚位置,端面加工精度直接决定离合器贴合平整度。中心通孔直径大于曲轴轴端轴颈,装配时可直接穿过轴端定位凸台,端面预留的定位止口与曲轴法兰凸缘配合,实现径向精准定位,装配后径向跳动可控制在极小范围内。
实际工程应用中,这类飞轮广泛适配小排量乘用车、轻型货车的汽油或柴油发动机,也可用于小型发电机组、工程机械动力单元的动力端。设计建模时需重点把控几个边界尺寸:首先是飞轮整体外径,该尺寸直接决定齿圈分度圆直径,必须和发动机缸体后端的启动机安装位置匹配,保证起动机齿轮啮合时齿侧间隙处于合理范围,间隙过大易打齿、间隙过小会出现卡滞;其次是飞轮轴向厚度,总厚度不能超出离合器壳体内的预留空间,辐板背面和曲轴法兰之间要留出足够的螺栓沉头空间,正面摩擦面到压盘安装面的高度差要匹配离合器从动片的压缩行程;第三是动平衡校验要求,飞轮作为高速回转件,出厂前需在端面钻孔去重完成动平衡,不平衡量超标会导致整车高速行驶时出现底盘共振、轴承异常磨损。建模过程中所有回转面采用同轴约束,齿形特征通过圆周阵列生成,安装孔按分度圆均布,完整还原零件的加工工艺特征,可直接用于干涉校验、运动仿真以及加工工艺编制,结构细节完全符合实际量产飞轮的设计规范。
