带键槽单槽传动滑轮结构设计

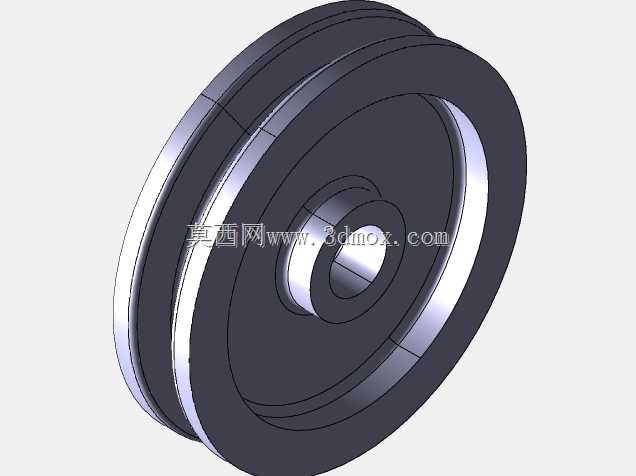

　　该滑轮采用单轮槽盘式结构，整体由轮缘、轮辐式腹板、中心轮毂三部分构成，轮缘外侧加工有内凹的环形绳槽，槽型轮廓适配圆截面绳索、细直径钢丝绳或者尼龙传动带的绕行轨迹，槽底圆弧过渡光滑，轮槽两侧的挡边高度高出绳槽底面，能够在绳索受载发生小幅偏摆时限制绳索脱出轮槽，避免运行过程中出现脱绳、跳绳故障。中心轮毂处开设贯通轴孔，轴孔内部加工有标准平键键槽，键槽沿轴向贯通轮毂全长，装配时可通过平键实现滑轮与转轴之间的周向扭矩传递，避免轮体与轴之间发生相对转动，轮毂两端面与轮腹板之间设置加厚过渡圆角，既降低了轮毂位置的应力集中系数，也提升了轮体承受径向载荷的结构刚度。

　　从实际应用场景来看，这类小型滑轮既可以作为通讯架设作业中牵引绳索的导向件，在架空线路布线时改变牵引绳的走向，分担线缆牵引过程中的拉力；也可以配套在小型起重设备、手动吊具、门窗升降机构、小型输送设备中，作为负载承托与转向的核心传动零件。在布线作业现场，牵引绳索绕过滑轮槽面后，拉力方向可根据施工点位灵活调整，滑轮将绳索滑动摩擦转化为轮体绕轴的转动摩擦，大幅降低牵引过程中的阻力，减少绳索表面的磨损，延长绳索的使用寿命。在轻载起重工况下，滑轮成对布置即可组成简单的省力滑轮组，通过多段绳索分担负载，降低手动牵引所需的作用力。

　　结构设计阶段首先需要明确承载边界：轮槽的宽度需要匹配所用绳索的直径，槽底圆弧半径略大于绳索半径，保证绳索与槽面有足够的接触面积，避免绳索局部受挤压出现断丝；轮缘的外径尺寸决定了绳索的弯曲半径，过小的轮径会迫使绳索产生过大的弯曲变形，反复弯折后容易出现疲劳断丝，因此轮径设计需要匹配对应绳索的最小弯曲半径要求。中心轴孔的尺寸与配套转轴形成间隙配合，既保证轮体转动灵活无卡滞，又避免配合间隙过大导致轮体运转时出现径向跳动。腹板上开设的弧形减重槽在不显著降低轮体结构强度的前提下，去除了腹板区域的多余材料，既降低了零件整体重量，减少转动惯量，让轮体启动、换向时的响应更灵敏，也方便加工过程中的装夹与吊装。

　　安装边界方面，滑轮装入转轴后，轮毂两侧需要配套轴用挡圈或者轴承端盖进行轴向限位，限制轮体沿转轴轴向窜动，保证绳槽始终与绳索的走线方向对正；轮体两侧需要预留足够的安全间隙，避免轮缘旋转过程中与周边机架、护罩发生刮擦。如果是高速转动工况，还可以在轮毂内孔位置加装滚动轴承，将轮体与转轴之间的滑动摩擦替换为轴承滚动摩擦，进一步降低转动阻力，减少轮毂内孔的磨损，延长整套机构的维护周期。建模过程中需要重点保证绳槽曲面的光滑连续性，键槽的对称度、轴孔的同轴度都需要符合传动件的形位公差要求，过渡圆角位置不能出现尖锐棱角，避免热处理或者受载时在应力集中位置产生裂纹。
