弹性弧形橱柜塑料拉手结构设计

　　这款弧形橱柜把手的建模工作，最初是从厨房柜体日常使用中的痛点切入的。家庭橱柜、浴室储物柜以及办公文件柜的拉手，长期承受反复扳动、侧向拉扯和意外磕碰，传统硬质把手在安装孔位附近容易出现应力集中，使用几年后断裂、松动的情况并不少见。针对这一问题，本次设计没有采用常规直条形金属拉手的思路，而是选用具备一定弹性形变能力的工程塑料作为主体材质，整体做成流畅的C形弧形结构，让外力可以沿着曲面均匀分散，而不是集中在两端固定点。

　　从实际使用场景来看，这类把手适配范围很广。家用厨房的吊柜、地柜门板，浴室防潮储物柜，儿童房的矮柜，甚至实验室操作台、车间工具柜的柜门都可以使用。弧形外轮廓没有尖锐棱角，人员快速经过时磕碰不会造成明显划伤，这一点在空间狭窄的厨房过道和人员走动频繁的车间环境里尤为实用。把手表面做了内凹的流线型贴合面，手指搭上去的时候指腹可以自然贴合曲面，施力方向顺着门板开启轨迹，开门时不需要刻意弯折手腕，长期使用的握持舒适度比平直薄片状拉手更好。

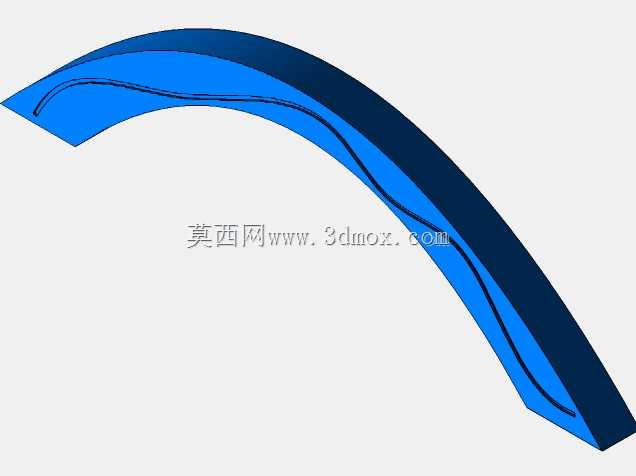

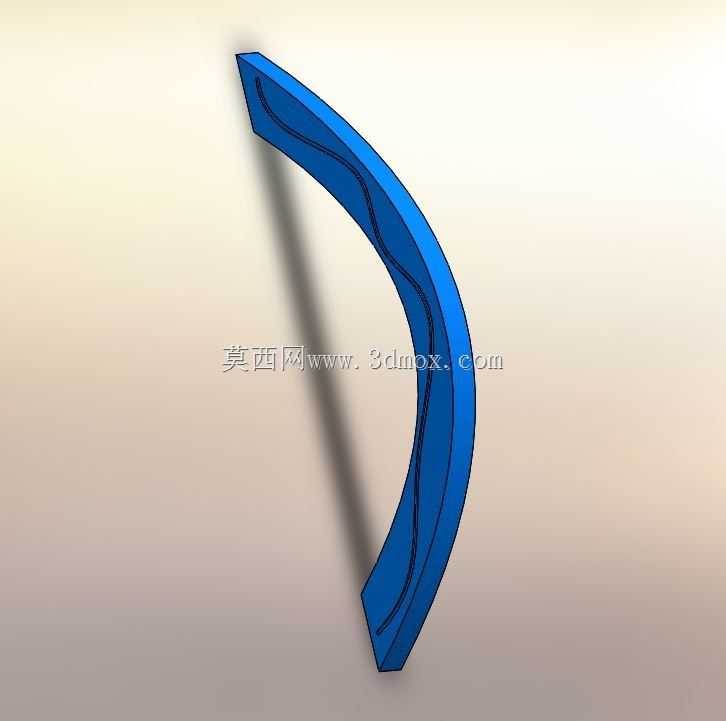

　　结构设计阶段最先确定的是整体弧度参数。把手主体呈弯月形，两端为平直的安装贴合段，用来紧贴柜门表面；中间段向外拱起，预留出足够的手指伸入空间，成年人四根手指可以轻松搭在把手内侧，不会出现卡手、抠不住的情况。截面采用带圆角的厚壁长条造型，边缘全部做倒圆处理，没有薄刃边，既避免注塑生产时产生应力开裂，也保证手握时没有割手感。模型内侧顺着弧形走向设计了一条内凹的加强筋槽，这条结构不是装饰线：一方面它相当于沿受力方向布置的加强肋，提升把手整体抗弯折刚度；另一方面槽位可以在注塑成型时引导塑料熔体流动，减少厚壁件内部缩孔，同时日常使用中积攒的汗液、水渍可以顺着槽道滑落，不会长期积在握持面。

　　弹性是这款把手最核心的设计特性。材料本身的韧性配合弧形梁结构，当开门用力过猛或者人员撞到把手时，构件可以产生微小的弹性形变来吸收冲击能量，外力卸除后立刻恢复原状，不会像脆性塑料或者铸锌拉手那样直接崩断。也正是因为材质选用了耐锈蚀的工程塑料，在厨房油烟、浴室高湿度、车间油污这类环境下长期使用，表面不会出现氧化生锈、镀层脱落的问题，日常擦拭维护非常简单，不需要担心锈迹污染柜门或者沾染到手上。

　　安装边界方面，两端安装面设计为平面贴合结构，对应常规柜门的两个螺丝固定孔位，安装时从门板背面穿入螺钉，直接锁紧在把手两端的预埋孔位里。建模时已经预留了标准紧固件的沉头空间，锁紧后螺钉头部不会突出干涉。弧形拱起的高度控制在合理范围，既保证手指插入间隙，又不会因为突出柜体过多造成频繁勾挂衣物。整体壁厚按照塑料件工艺要求均匀过渡，两端固定区域局部加厚，分散螺钉锁紧压力，避免安装时压裂塑料；中间握持段壁厚稍作优化，兼顾弹性缓冲能力和结构强度，不会出现软塌变形。

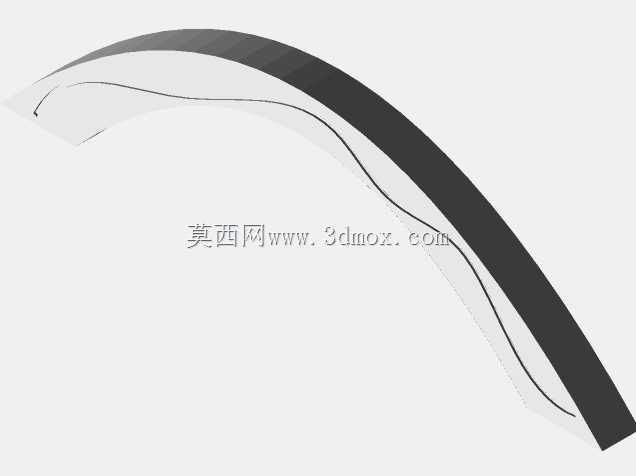

　　三维建模过程中，曲面采用扫掠命令生成主体，引导线为连续相切的圆弧曲线，保证整个把手曲率过渡顺滑，没有拐点突变。所有棱边统一施加圆角特征，安装贴合面做了小角度拔模处理，方便后续注塑模具开模脱模。模型同时还原了内侧加强槽、端部安装孔等细节，结构工程师可以直接在此基础上调取孔距尺寸，适配不同门板的安装孔标准；注塑模具设计师也可以参考壁厚分布和拔模角度，快速拆分模仁、设计进胶点位。对于家具五金选型人员来说，这个结构直观展示了弹性塑料拉手对比传统硬质拉手的优势，在防断裂、防磕碰、防锈蚀几个维度都做了针对性优化，适合大批量配套到各类橱柜、储物柜产品上。
