通讯设备用变径塑料衬套结构

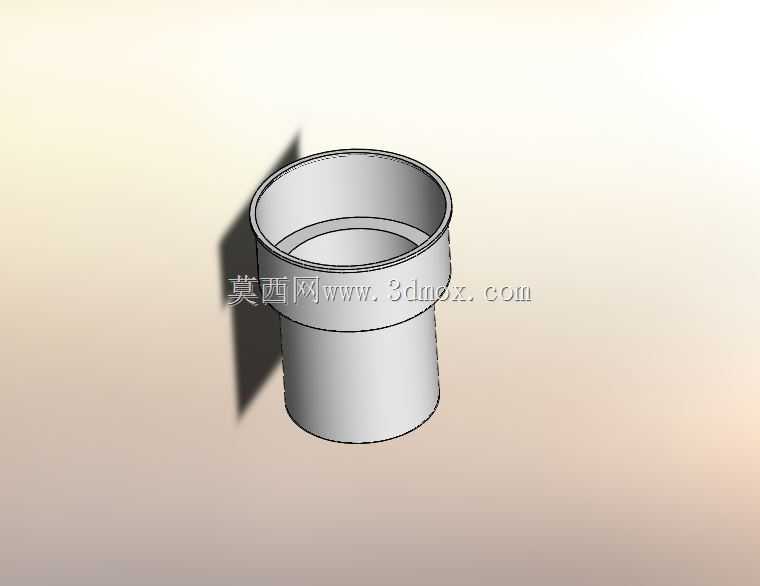

　　该零件为通讯终端及小型电子设备配套的变径衬套类结构件，整体采用同轴回转体构型，上段为大口径敞口圆筒，下段延伸出小直径直筒段，两段之间通过环形台阶过渡，上端外缘设置一圈凸起限位翻边，内壁在大小筒衔接处保留环形承托面，可同时完成轴向定位与径向导向。在通讯工具类产品的实际装配场景中，这类衬套常布置在设备壳体的穿线孔、天线基座接口或者小型管路接驳位置：大口径端可容纳线束接头、密封胶圈或者对接端的外凸结构，小直径段则穿过壳体预设开孔，外侧翻边贴紧壳体表面，限制零件向孔内滑脱；下段直筒与开孔形成小间隙配合，装配时可直接压入，不需要额外紧固件，在小批量试制阶段也可通过熔融沉积成型方式直接打印成品，省去注塑开模的前期工序，缩短样机迭代周期。

　　从功能特性来看，该结构没有复杂的侧向倒扣与异形曲面，所有轮廓均围绕同一中心轴线生成，壁厚沿周向均匀分布，大筒与小筒的衔接圆角做了连续过渡，避免截面突变带来的应力集中。内壁的环形台阶一方面作为对接零件的轴向止位面，另一方面可在穿线场景中约束线束护套的插入深度，防止护套过度顶入设备内部；上端翻边的外径大于下段筒体，压装后翻边底面与壳体外壁完全贴合，既能够遮挡开孔边缘的加工毛刺，也可在轻度振动环境下限制衬套轴向窜动。零件通体没有设置螺纹、卡扣或者侧孔，依靠圆柱面配合与端面限位即可完成固定，适配通讯设备外壳常见的薄塑料板、铝合金面板等安装基体。

　　设计思路上，该构型优先兼顾成型工艺性与装配容错性。若采用注塑量产，整零件可沿轴向直接分模，内外壁均设置适度拔模斜度，大端口部保留轻微倒角，既方便模具型芯脱出，也能在压装时引导筒体进入开孔；大小筒衔接的根部保留圆角，可降低注塑冷却时的局部缩痕风险，也能减少3D打印过程中悬垂结构的支撑用量。若采用增材制造方式快速试制，竖直摆放即可完成打印，外壁环形台阶与内壁承托面均为自支撑角度范围，仅需极少辅助支撑，打印后去除支撑即可直接试装。针对通讯设备轻量化的要求，零件采用薄壁等厚设计，在保证接口刚度的前提下控制整体重量，塑料材质本身也不会对周边天线信号产生屏蔽干扰，适合布置在射频组件附近的穿线位置。

　　安装边界方面，选型与建模时需优先锁定三个核心尺寸：下段直筒的外径与安装开孔保持小间隙配合，长度匹配壳体面板厚度，保证筒体穿过面板后下端不与内部元器件发生干涉；上端翻边外径大于开孔直径，翻边厚度根据外壳表面的装配间隙设定，避免凸出于外壳外观面；上段大筒内径根据待穿过的线束外径、对接接头尺寸或者密封件规格确定，内壁台阶的高度需匹配对接零件的插入行程。三维建模过程中，可先绘制半截面轮廓通过旋转命令生成主体，再对端口锐边、台阶根部添加圆角，同步校验壁厚均匀性；装配校核时需确认衬套压入后，翻边与壳体表面贴合无翘曲，下端伸出长度不触碰内部PCB板、连接器等元件，周边预留足够的手部按压或者工装压装空间。该结构虽构型简单，但覆盖了通讯设备穿线防护、接口转接、快速定位三类常见需求，既适合作为注塑量产的低成本衬套零件，也可作为3D打印小批量定制的直接功能件，在样机开发、非标通讯终端改造场景中能够快速适配不同开孔尺寸，省去额外加工模具的环节。
