双偏心盘式曲轴传动构件

　　该构件属于动力传递链路中的核心回转零件，整体采用双偏心配重盘搭配阶梯轴段的结构形式，主要承担将旋转运动与往复直线运动相互转换的功能，常见于小型内燃机、往复式压缩机、冲压设备以及部分轻工自动化执行机构中。从实际装配场景来看，这类零件的主轴颈需要与箱体轴承位形成稳定回转支撑，偏心轴颈则通过连杆与活塞、冲头或往复滑台相连，工作过程中持续承受交变弯曲载荷与扭转载荷，因此结构上对同轴度、偏心距精度以及配重平衡都有较高要求。

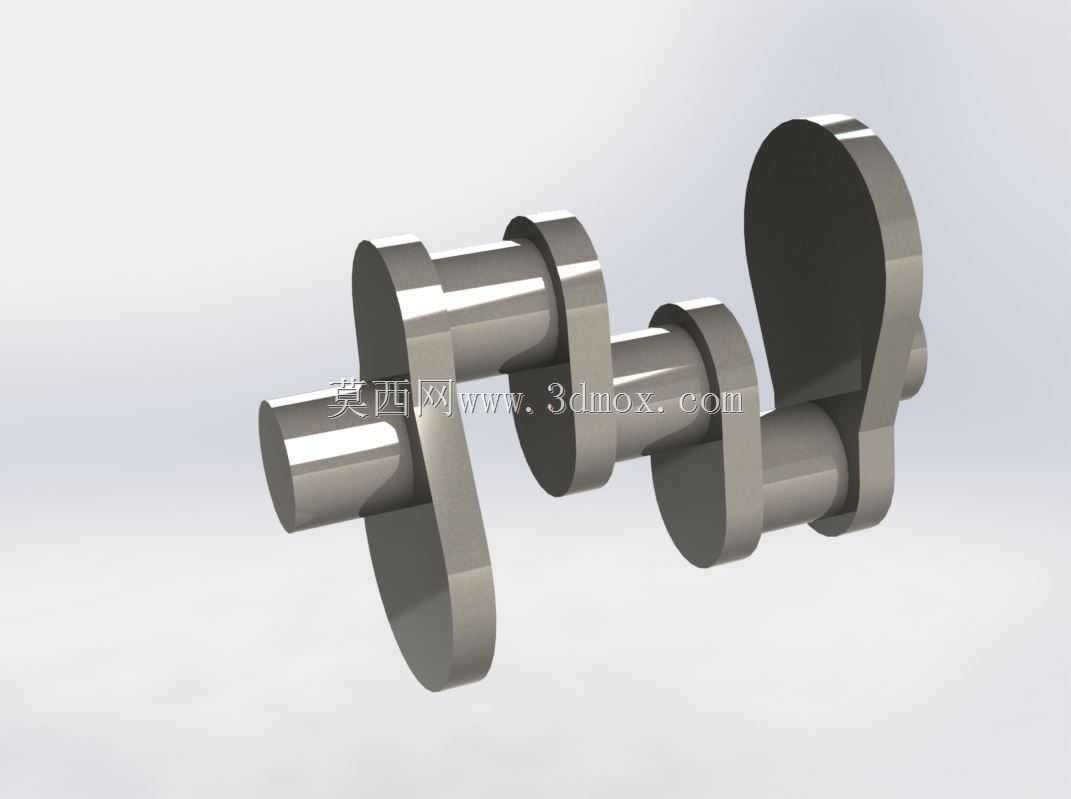

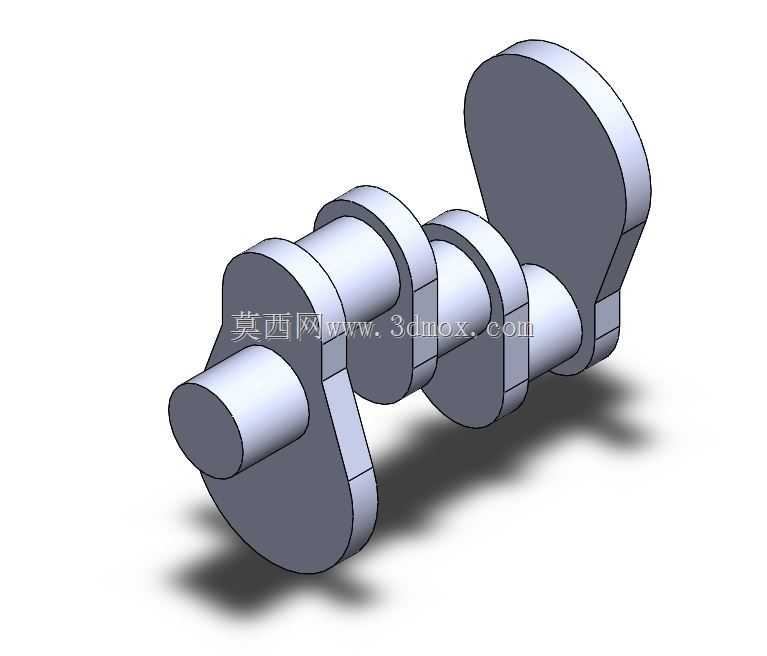

　　从结构布局上看，零件沿轴向依次布置外伸输入端、第一偏心配重盘、中间主轴颈、第二偏心配重盘以及末端支撑轴段。两个偏心盘呈错位布置，盘体轮廓为带圆弧过渡的扇形厚板，一方面作为曲柄臂传递扭矩，另一方面利用盘体自身质量形成平衡重，抵消连杆往复运动产生的惯性力，降低整机振动。轴颈部分采用多级阶梯圆柱设计，不同直径段分别对应轴承安装位、连杆配合位、轴向定位台阶以及联轴器或带轮连接位，台阶处均设置圆角过渡，避免应力集中在长期交变载荷下引发疲劳裂纹。

　　设计过程中首先需要确定的核心参数是偏心距，该尺寸直接决定从动往复部件的行程长度，建模时需严格保证偏心轴颈轴线与主轴回转轴线的平行度，两轴线的偏移量公差通常需要控制在IT7级以内，否则运行中会出现连杆卡滞、运动轨迹偏移的问题。两个配重盘的扇形角度与厚度需要结合连杆大头质量、往复部件重量做动平衡校核，盘体边缘做圆弧加厚处理，在有限安装空间内尽可能增大平衡配重的回转半径，提升惯性力抵消效果，同时避免盘体与箱体内壁、连杆运动路径发生干涉。

　　外形尺寸方面，轴向总长度需要匹配箱体两侧轴承座的跨距，外伸输入端长度要预留联轴器或传动轮的安装空间，轴端可根据需求加工键槽、螺纹孔或定位平面，保证扭矩输入可靠。各轴颈直径需配合标准轴承、连杆瓦的选型尺寸，主轴颈与偏心轴颈的表面粗糙度要求较高，建模时需预留磨削加工余量；配重盘的最大回转半径不能超过箱体内腔的安全间隙，通常要保留3至5毫米的运动余量，防止高速运转时盘体剐蹭壳体。安装边界上，两侧主轴颈为主要定位基准，装配时以轴承位轴线为基准找正，轴向通过轴肩与轴承内圈贴合实现限位，偏心轴颈与连杆大头装配后需盘动整轴验证转动灵活性，全程无卡顿、无死点才算合格。

　　三维建模阶段需先绘制主轴回转中心线，再偏移生成偏心轴颈的辅助轴线，采用旋转特征生成基础阶梯轴体后，通过拉伸或旋转叠加两个扇形配重盘，最后对所有锐边做倒圆角处理。建模时要特别注意偏心盘与轴颈交接处的圆角连续过渡，避免出现几何尖点导致后续有限元分析时应力计算失真。这类零件在投产前通常还要做模态分析与疲劳寿命校核，确认在额定转速下不会发生共振，轴颈过渡圆角处的应力峰值处于材料许用范围内。对于3D打印快速试制场景，该结构可直接输出实体模型进行样件制作，用于前期机构运动验证，不用提前开模，能够快速搭建原理样机，验证曲柄连杆机构的行程、运动干涉情况与动平衡表现，大幅缩短非标设备的开发周期。
