可调式设备支撑塑料脚垫结构

　　这类塑料支撑脚常见于样机台架、轻型自动化设备、检测治具、小型输送线边架以及通讯终端柜的底部，核心作用不是单纯把设备垫高，而是在地面不平时提供可调节的支撑点，让整机受力落在四个或多个脚座上，避免柜体翘动、钣金机架扭转变形。现场装配时，机架底部通常预焊或锁付一块带内螺纹的连接板，脚座上部柱体旋入螺纹孔后，通过旋转中部多边形受力段改变伸出长度；调平完成后，下方圆盘底面与地坪接触，形成稳定支撑面。

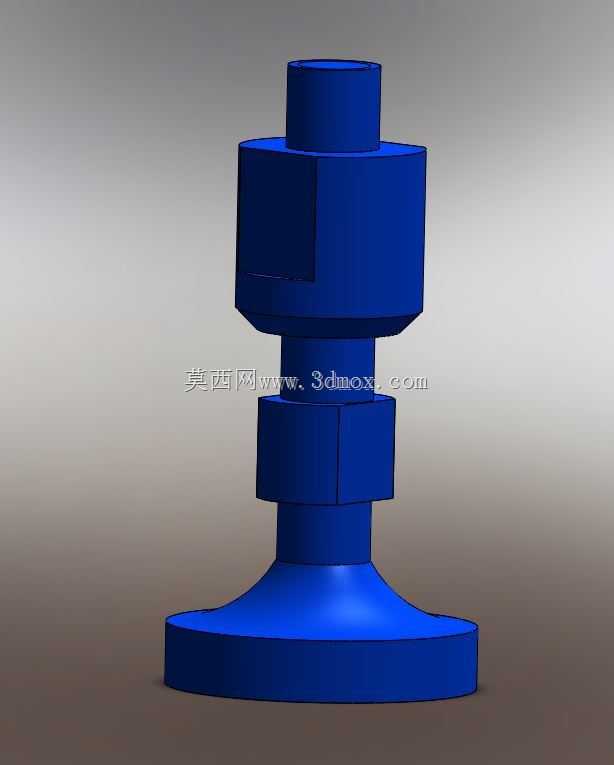

　　从结构上看，模型采用上小柱、中部多段六角或扁方受力区、下扩圆盘的组合形式。上部圆柱段承担与机架连接的功能，外圆可加工外螺纹，也可在内部预埋金属嵌件形成内螺纹连接；中部留出的多边形段不是装饰特征，而是给开口扳手或活动扳手提供夹持位置，调试人员无需托住整机，即可在设备旁旋转脚座完成高度修正。多段台阶之间的直径变化，一方面限制旋入行程，防止脚座过度拧入后顶坏底板，另一方面在受力时把竖向载荷逐级扩散到下方更大截面，避免塑料件在螺纹根部出现应力集中。

　　底部圆盘是整个脚座的接触关键。圆盘边缘做了较大的过渡圆角，底面形成较宽的环形接触区，相比细杆直接落地，它能降低单位面积压强，在环氧地坪、PVC地板、木质台板或薄钢板平台上都不容易压出凹痕。圆盘上方的锥形扩口段把柱体轴向力平滑传递到底盘，避免直角交接处长期受载后发白开裂。对于振动较小的设备，这种大底面还能增加摩擦阻力，减少设备受水平推拉时发生滑移；若设备存在电机、振动盘或往复机构，可在底盘下增加橡胶垫，进一步隔振并补偿地面微观不平。

　　设计这类脚座时，需要先明确设备总重、单脚承载比例和调节范围。轻型设备往往按四点支撑估算，但实际装配后地面误差会使某一个脚悬空，因此不能只按总重除以四取平均值，通常要给单个脚座留出一倍以上的承载裕量。柱体螺纹直径、旋合长度和中部扳手位尺寸要相互匹配：螺纹过细会在调平后受侧向力弯曲，旋合过短则容易脱扣；扳手位过小会使现场调节打滑，过大又会占用机架底部空间，影响踢脚空间和并柜安装。

　　外形边界方面，底部圆盘直径决定占地大小，也决定支撑稳定性。设备较高、重心偏上时，脚座接地圆应适当放大，使支撑多边形覆盖重心投影；若脚座排布过于靠近机架中心，即使单脚强度足够，设备受碰撞时也容易晃动。脚座总高则由最低落地高度和最高调节位置共同决定，最低状态下上部螺纹应仍有足够啮合深度，最高状态下裸露螺纹不能过长，否则柱体承受弯矩后会在螺纹首牙处形成疲劳裂纹。中部台阶外径要小于底盘，保证扳手在相邻脚座距离较近时仍能套入，同时不能突出机架外轮廓过多，避免搬运通道中被踩踏或撞坏。

　　建模时应把实际装配关系一并考虑：上部螺纹段可用简化圆柱表达包络，但工程图中需标注螺纹规格、有效旋合长度和端部倒角；中部多边形夹持面要给出对边尺寸，方便工具选型；底盘底面建议设置浅凹槽或防滑纹区域，为后续粘贴橡胶垫预留位置。若采用注塑成型，壁厚应尽量均匀，柱体与底盘交接处避免局部厚胶，外表面过渡圆角既要满足脱模，也要兼顾载荷扩散。需要频繁搬运的设备，还可在脚座内部设计金属加强芯，塑料外层负责耐腐蚀、绝缘和接触保护，金属芯承担主要螺纹载荷，这样既能保留塑胶脚外观和成本优势，又能提高长期调平后的支撑可靠性。
