可伸缩调节式塑料动力传动轴

　　这套伸缩式塑料传动件的结构方案，最初是在小型通讯终端外设的轻载动力传递需求下梳理出来的。现场调试时遇到的核心矛盾很典型：终端内部安装腔的轴向公差受壳体注塑变形影响波动较大，固定长度的硬轴在装配时要么出现轴向窜动间隙，要么被两端支座顶死产生附加弯曲应力，传统金属轴加联轴器的方案不仅重量超标，在小批量多版本的终端改型中也很难快速适配不同腔深。

　　从实际使用场景来看，这类轴并不承担大扭矩重载传动，它的工作区间集中在毫牛米级的轻量动力传递：比如通讯测试夹具里的微调旋钮扭矩传递、便携通讯设备内置天线的伸缩导向联动、小型终端翻盖机构的阻尼同步传动，以及桌面通讯转接设备里拨码机构的动作传导。这些场景的共同特点是传动载荷低、运行频次中等，但对装配容错率、零件自重和运行噪音有明确要求，工程塑料的自润滑特性刚好可以省去额外润滑维护，也不会像金属轴那样在塑料壳体内转动时产生异响或磨屑。

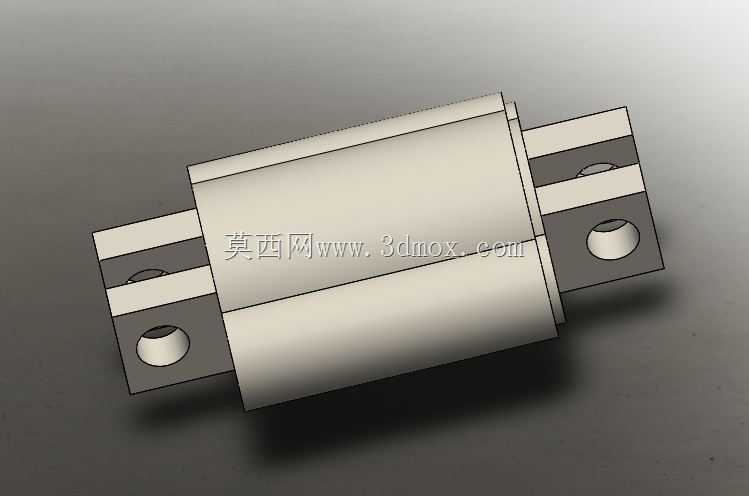

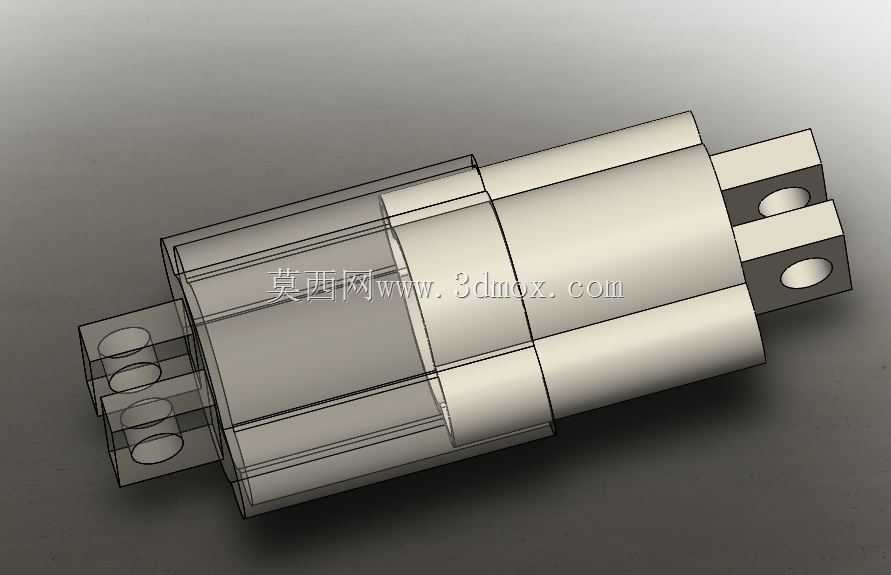

　　结构设计上把轴体拆成了内外两个可相互套合的分段，这也是整个方案最核心的巧思。外段是带多级台阶的空心套筒，内段是对应配合公差的实心插接轴，两段的配合面选取了小间隙滑动配合：既保证轴向推拉时可以顺畅伸缩，又能通过配合面的足够接触长度限制径向晃动，避免传动过程中出现偏心卡滞。轴的两端没有做常规的圆轴伸，而是直接成型了带安装孔的叉形连接耳，耳板上的通孔可以直接穿入销轴和两端的驱动件、从动件铰接，不需要额外加工键槽或者加装紧定螺钉，零件本身一体注塑成型就能完成所有功能结构，后续装配只需要卡入对应支座、穿好销轴即可，大幅减少了装配工序。

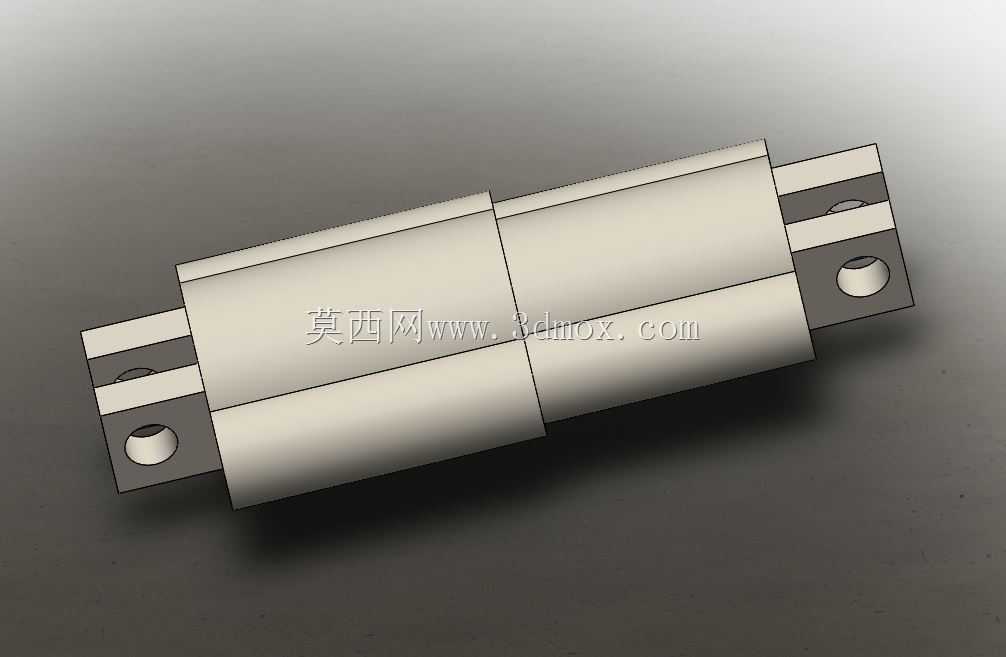

　　外形尺寸的边界设定完全围绕小型通讯设备的内部空间展开。轴体完全收缩时的总长度控制在紧凑区间，适配最浅的安装腔；完全拉出时的伸长量可以覆盖常规壳体注塑公差带来的轴向尺寸偏差，哪怕不同批次壳体的腔深出现几毫米的波动，这套轴都可以通过自身伸缩量补偿，不需要针对每个批次单独调整轴长。两端连接耳的外轮廓做了切边处理，耳板厚度和安装孔的中心距都对应终端内部标准小销轴的尺寸，安装时耳板可以直接嵌入对应传动摆杆的叉口内，不会和周边的电路板、壳体加强筋发生运动干涉。轴体中段的台阶结构除了区分内外配合段，也起到了轴向限位的作用：当内段拉到设定极限位置时，台阶面会相互抵住，避免两段轴在拉伸过程中完全脱开，装配时不需要额外做防脱结构。

　　建模过程中对配合段的公差做了重点考量：塑料件成型后会有一定的收缩率，内外配合面的直径差预留了合理的间隙量，既不会因为间隙过大导致传动时径向跳动，也不会因为间隙过小在温度变化出现热胀时发生卡滞。两端铰接孔的位置度和轴体中心线的同轴度做了约束，保证传动过程中扭矩传递平顺，不会出现别劲的情况。轴体所有棱边都做了小圆弧过渡，避免注塑时出现应力集中，也消除了装配时刮伤线材的隐患。

　　在设备里实际运行时，这套轴的伸缩特性还带来了额外的缓冲效果：当传动端受到意外的轴向冲击时，两段轴可以小幅回缩吸收冲击能量，不会把冲击力直接传递到两端的精密传动齿或者旋钮电位器上，提升了整个轻载机构的抗冲击能力。工程塑料材质本身的绝缘特性也适配通讯设备的防漏电、抗干扰要求，不需要额外做绝缘衬套，零件数量比传统金属轴加联轴器、加绝缘套的方案减少了近一半，整体重量也大幅降低，完全符合便携通讯终端的轻量化设计方向。
