桌面级封闭式熔融沉积3D打印机结构设计

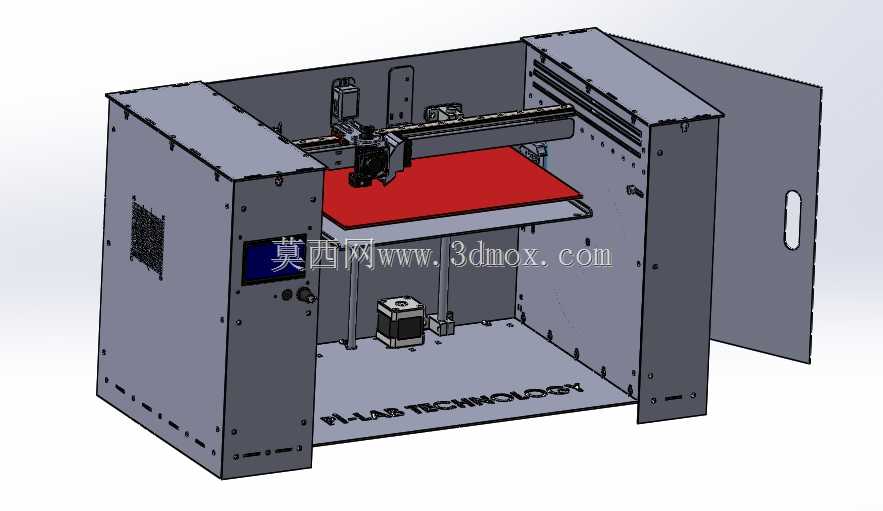

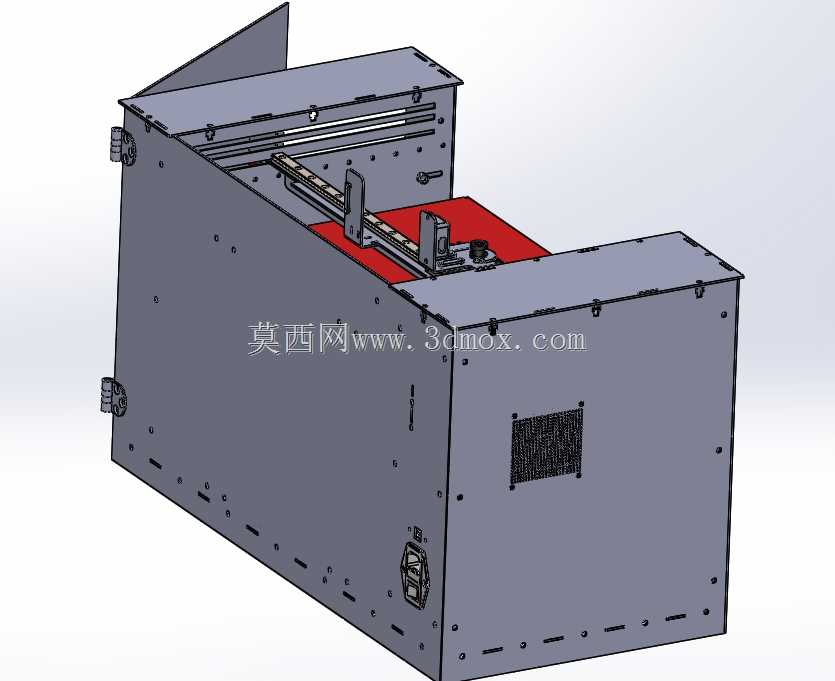

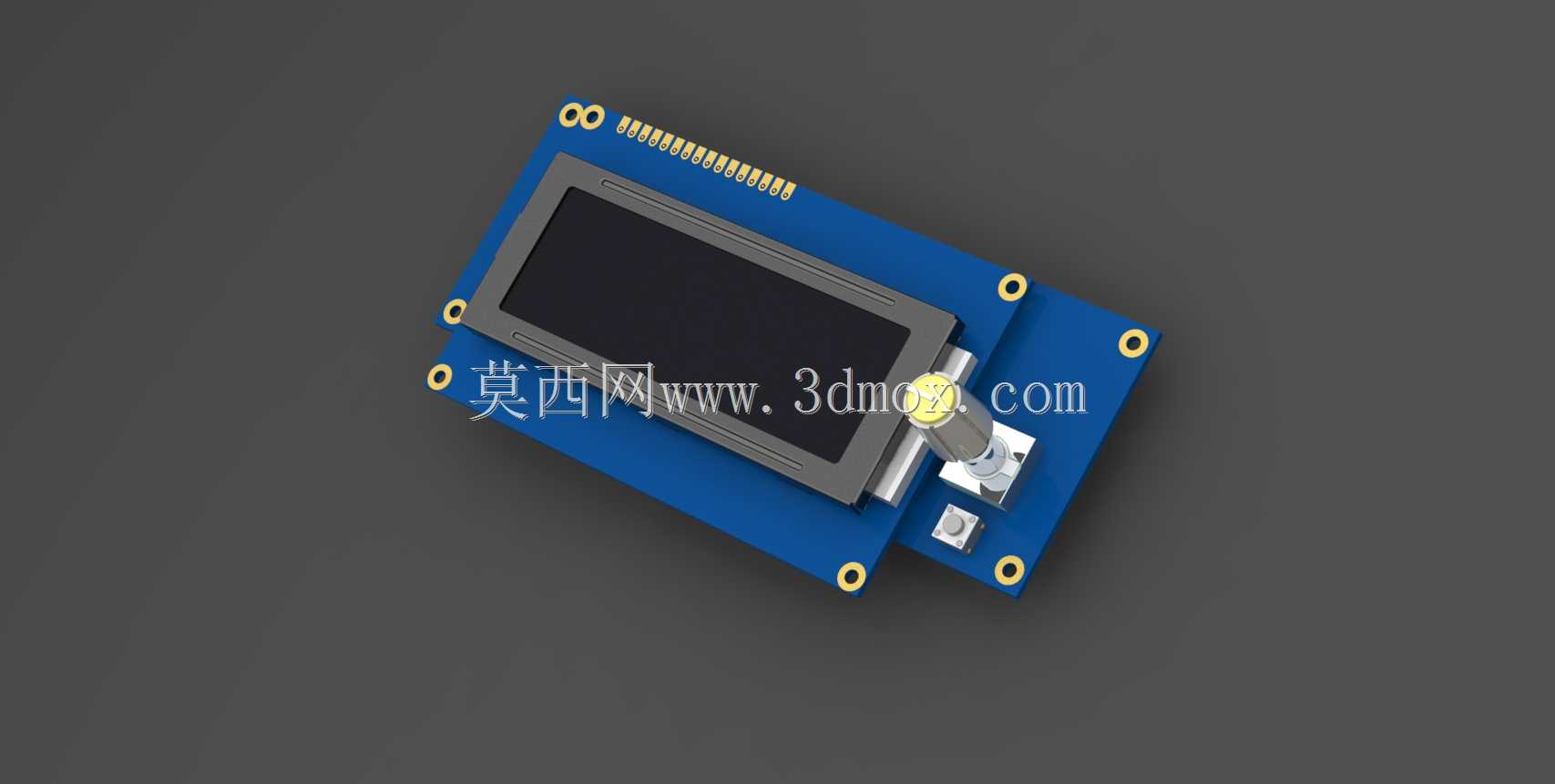

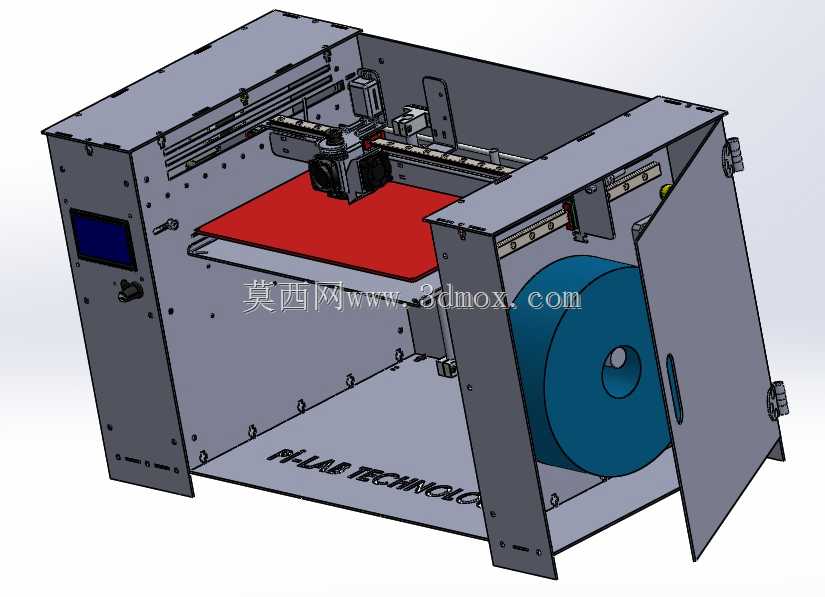

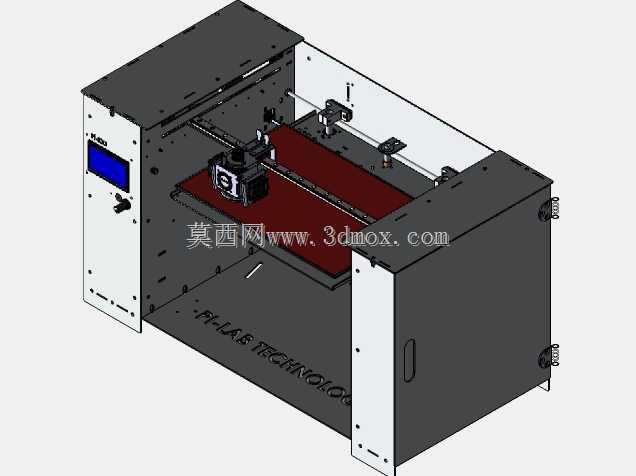

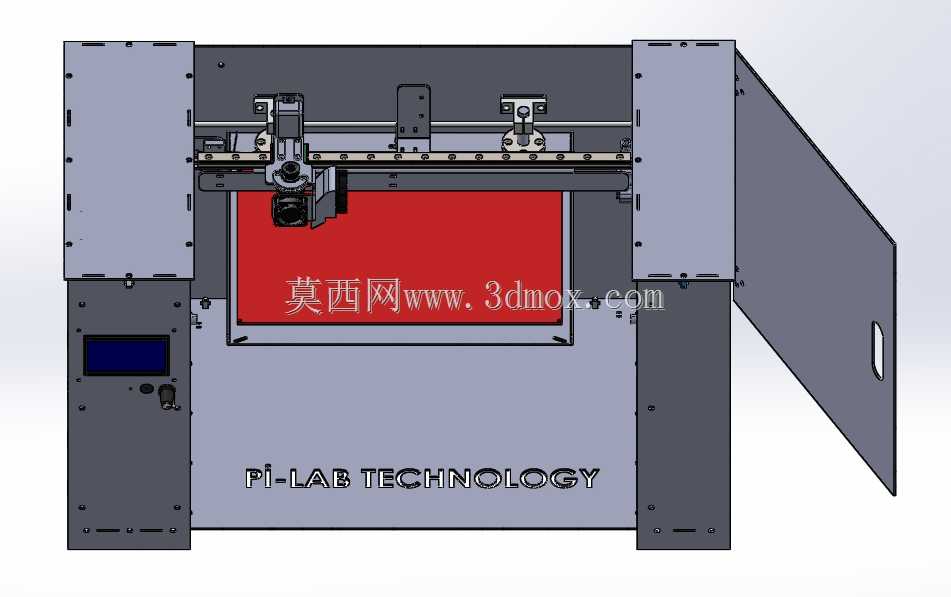

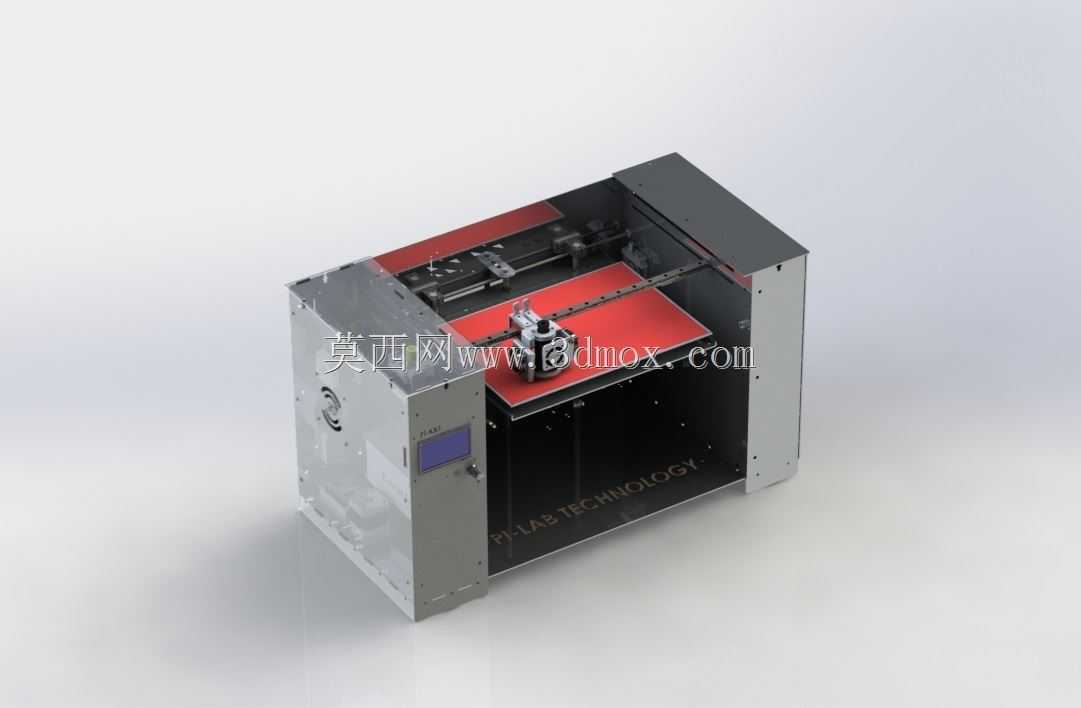

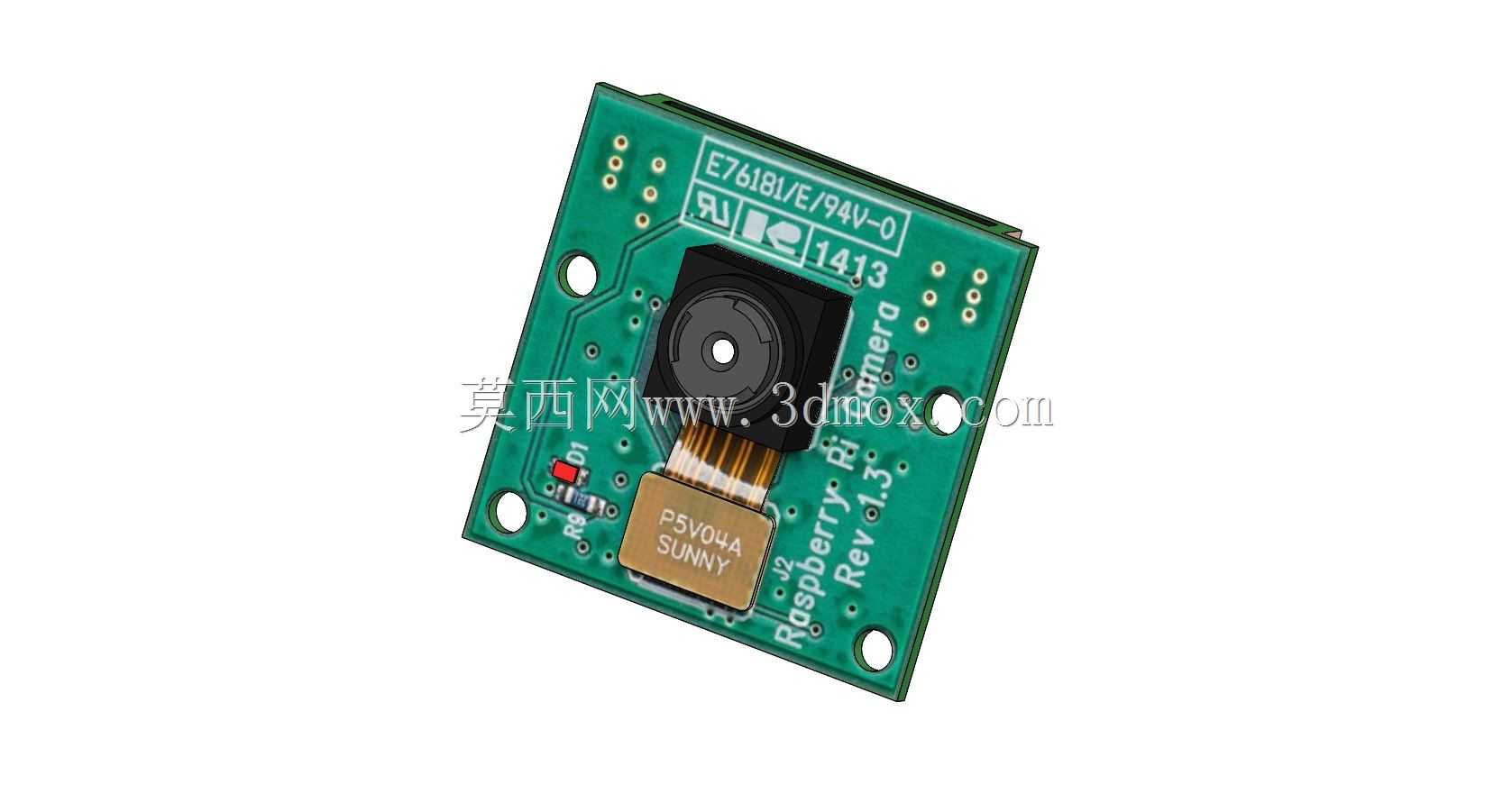

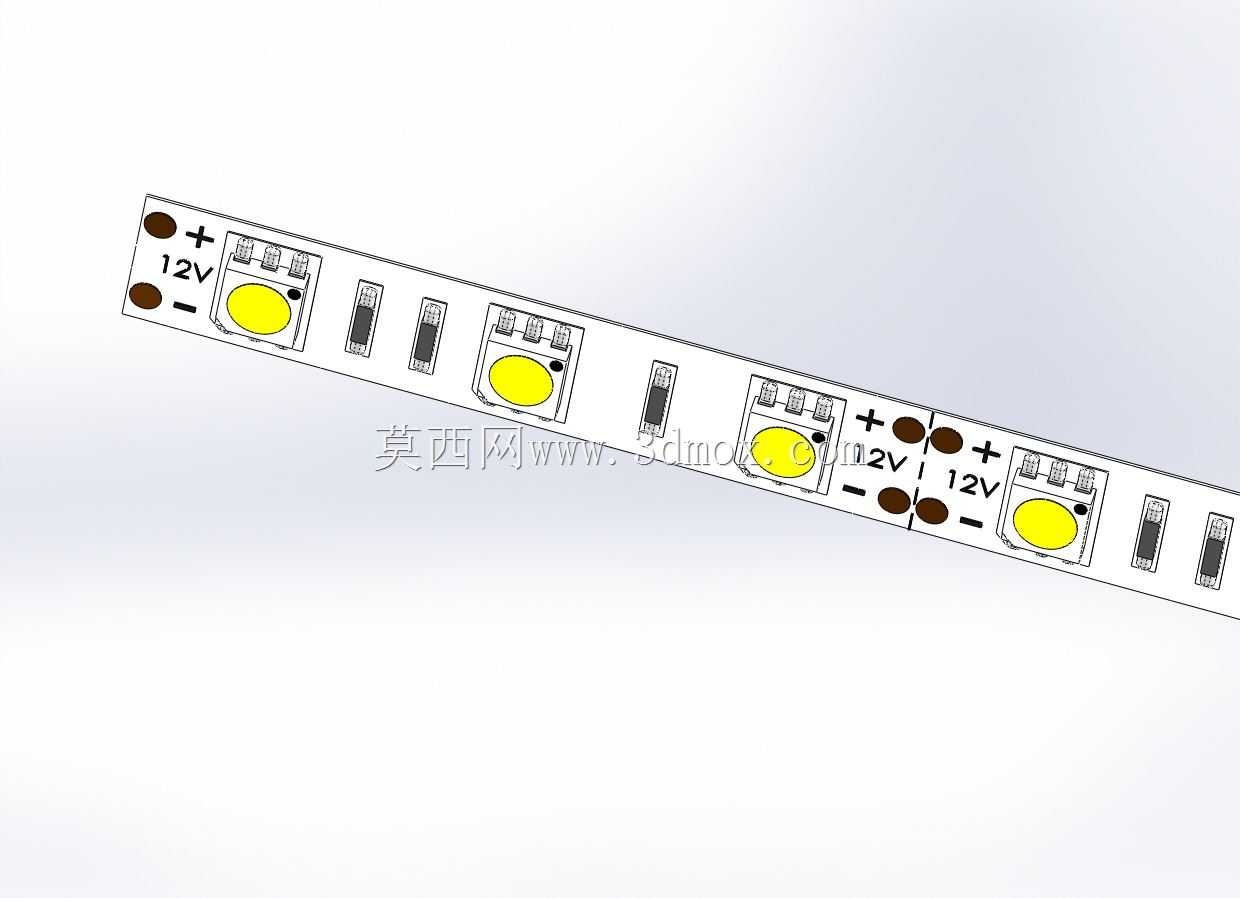

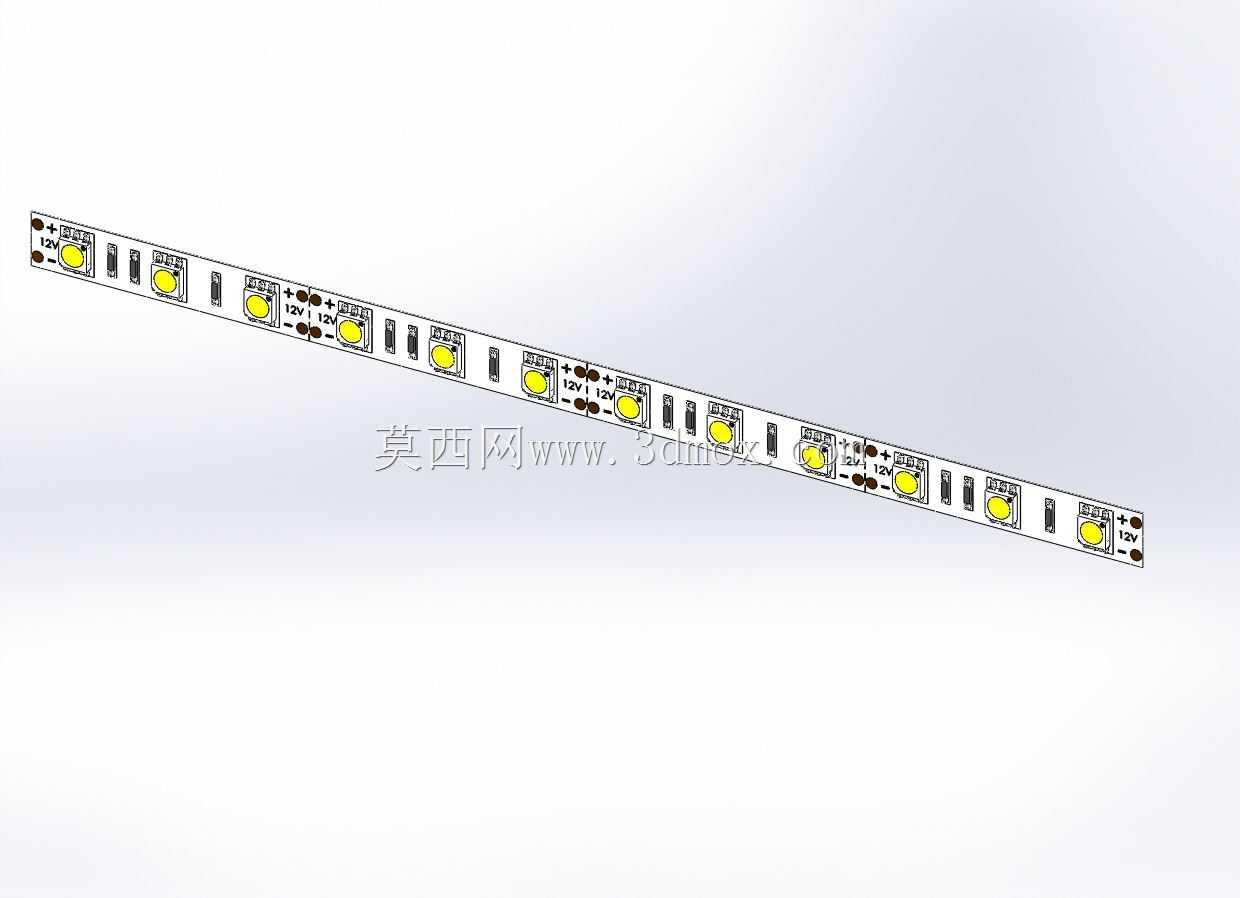

　　这套三维结构围绕桌面级熔融沉积成型设备展开，整机采用箱式封闭布局，将成型腔体、运动轴系、控制单元与钣金外罩整合在同一机架内。设备外观不是单纯的外壳造型，而是围绕打印过程中的热场稳定、走线防护、操作观察和后期维护进行布置。左右侧板与底部框架承担主要安装基准，顶部和背部预留电气与传动部件的安装空间，前侧开放区域用于观察成型平台和喷头运动，正面面板集成显示屏与操作旋钮，使调机、启停和参数确认能够在设备正面完成。

　　从实际使用场景看，这类设备适合放在实验室、工作室、教学工位和小批量样件制作区域。相比敞开式机型，封闭箱体能够减少环境气流对热床和喷嘴周边温度的干扰，在打印ABS、ASA等对温场较敏感的材料时，更有利于降低翘曲和层间开裂风险。箱体同时也能隔离一部分运动噪声，并防止人员误触高温喷头、热床以及同步带运动区域。对于需要长时间连续打印的工位，机架刚性和各轴的安装平行度直接影响成型件表面质量，因此结构中采用了较完整的侧板支撑和横梁固定方式，避免悬臂过长造成振动。

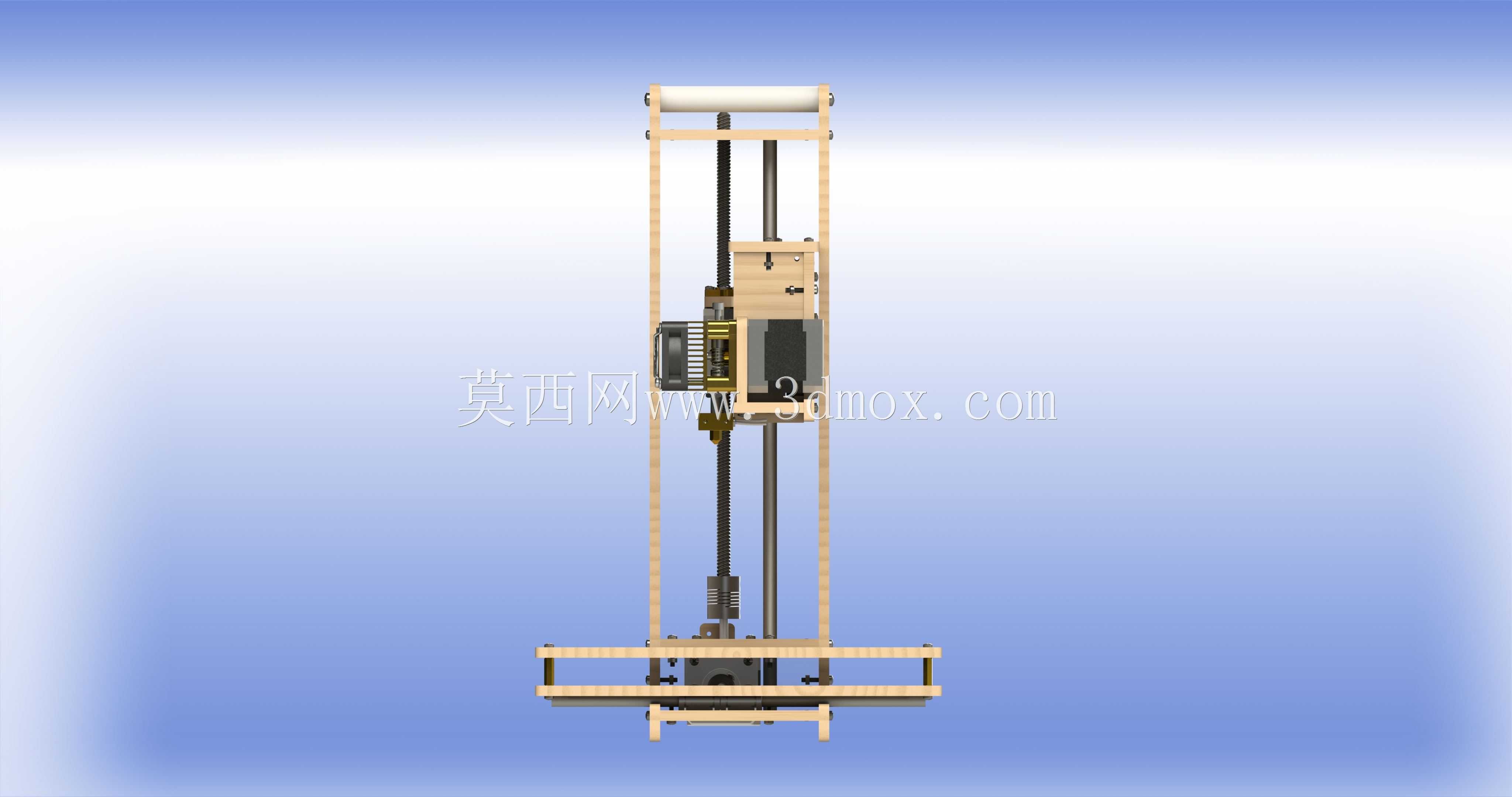

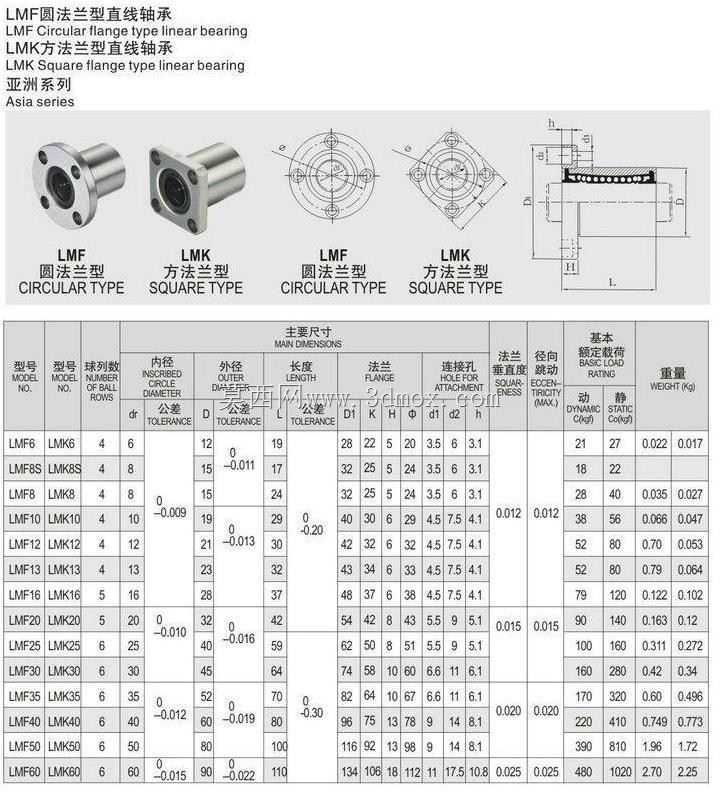

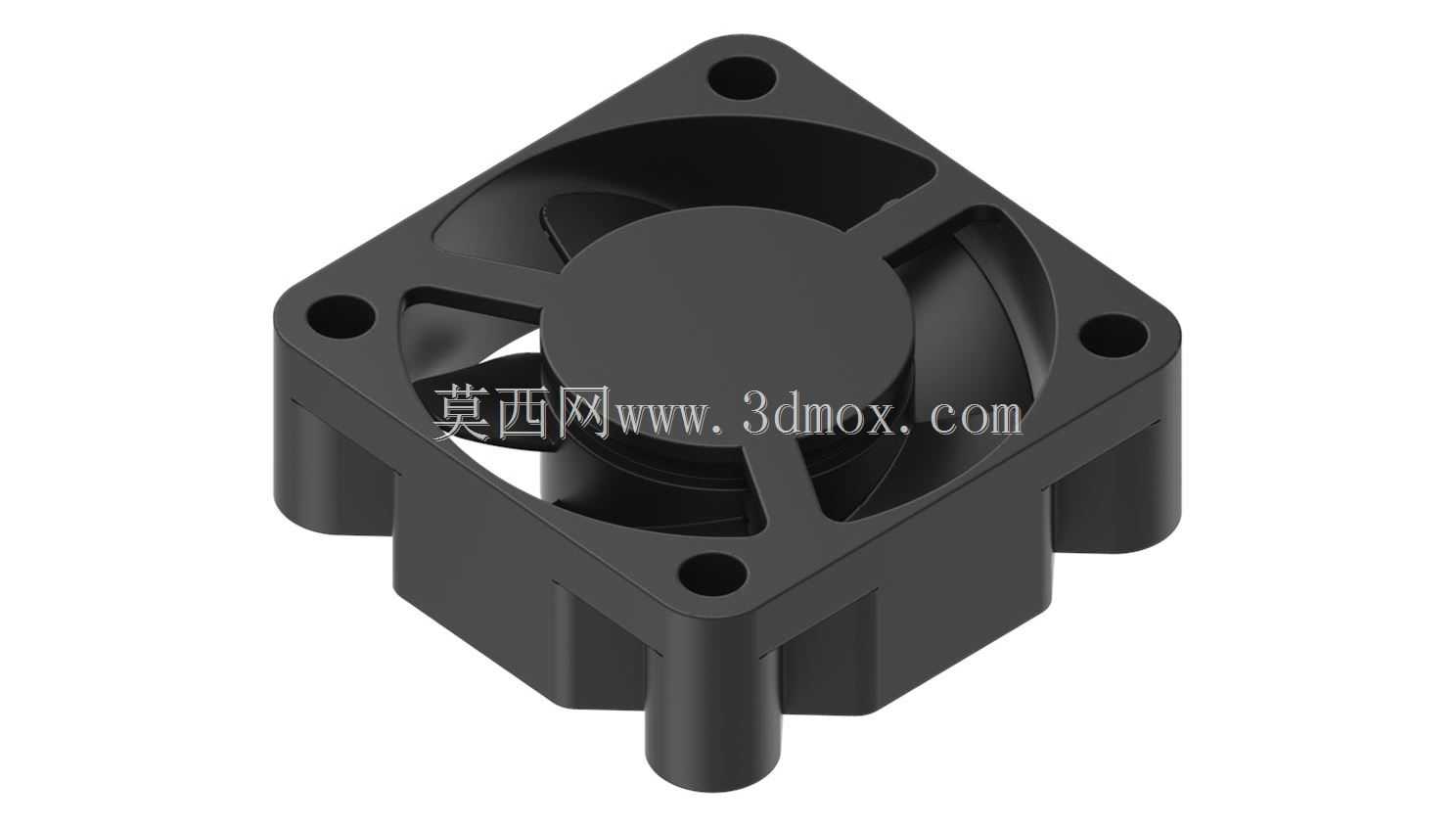

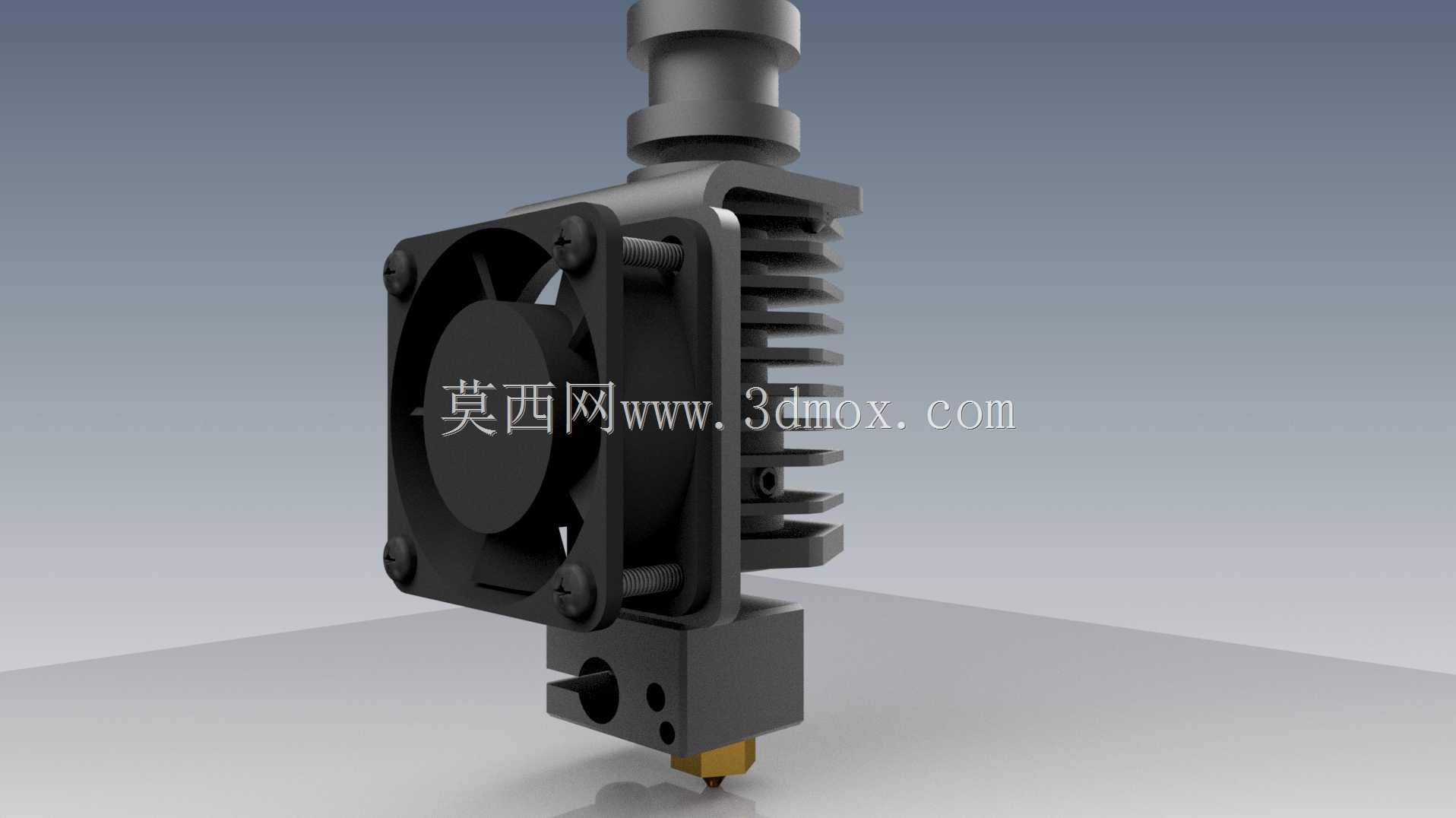

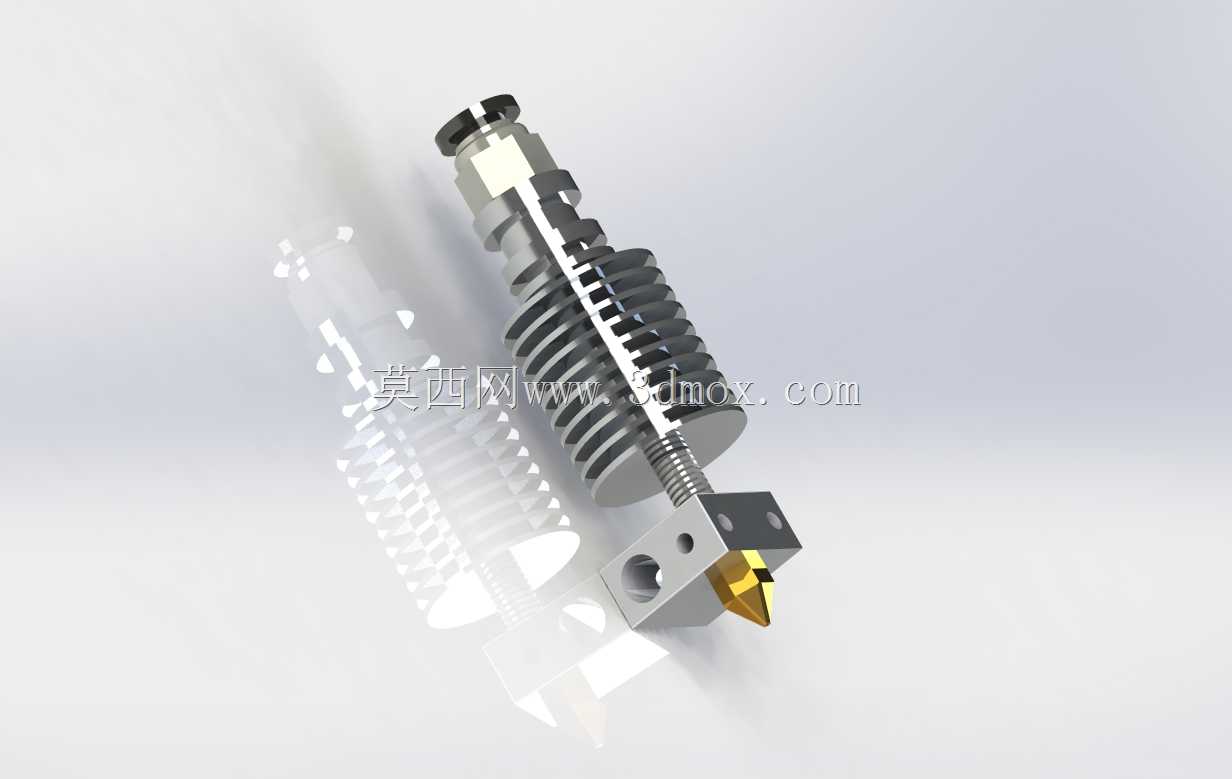

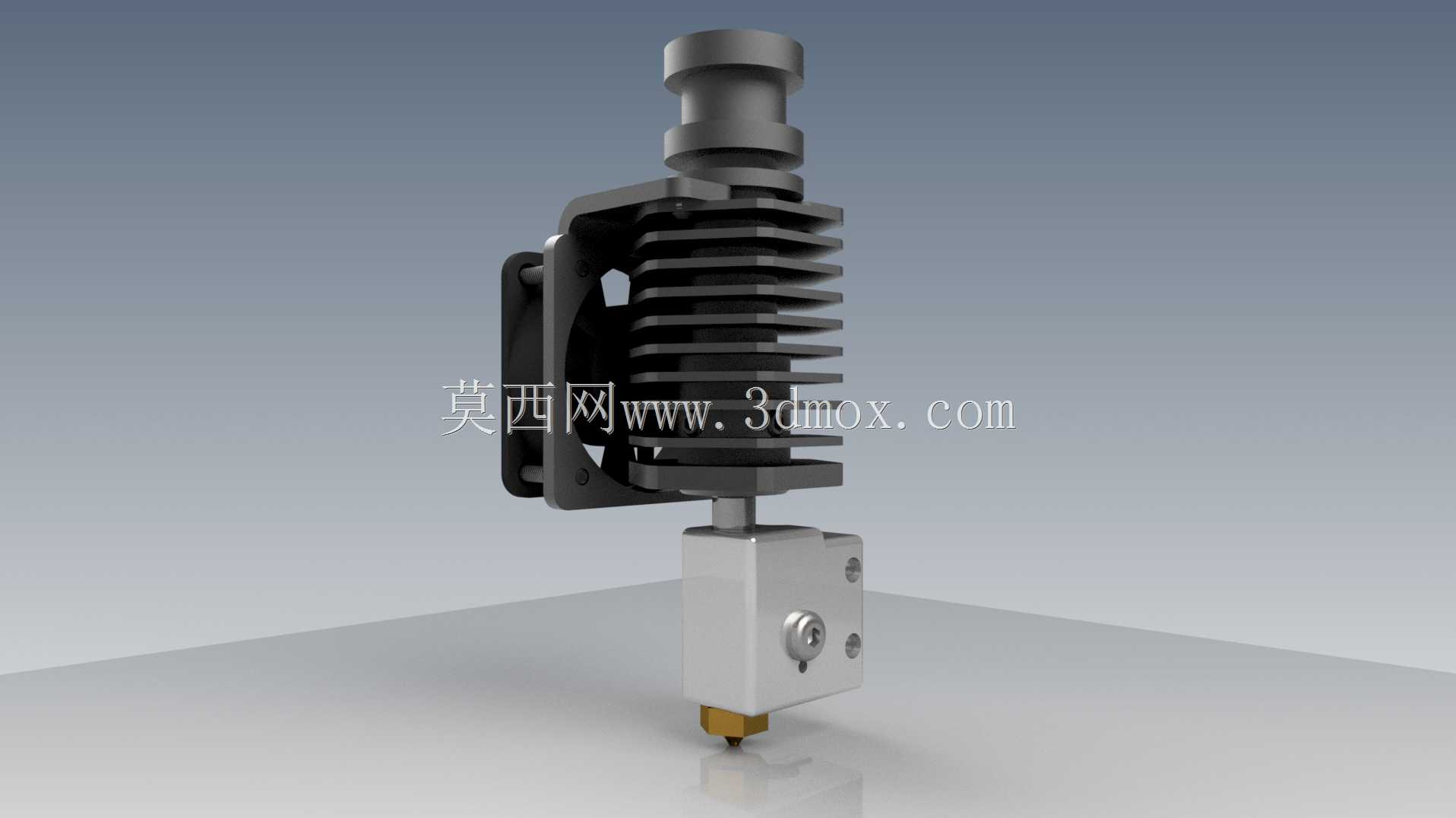

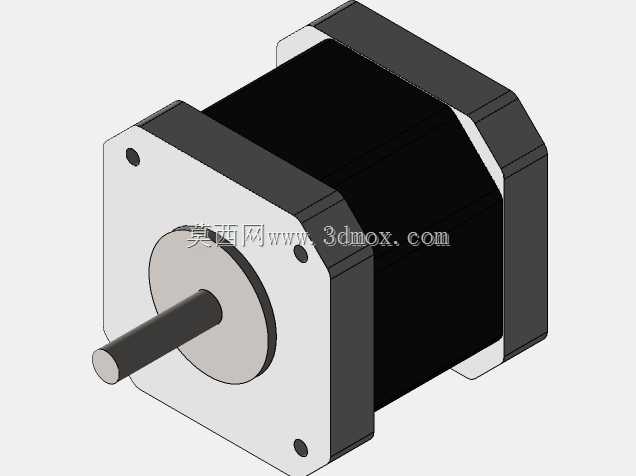

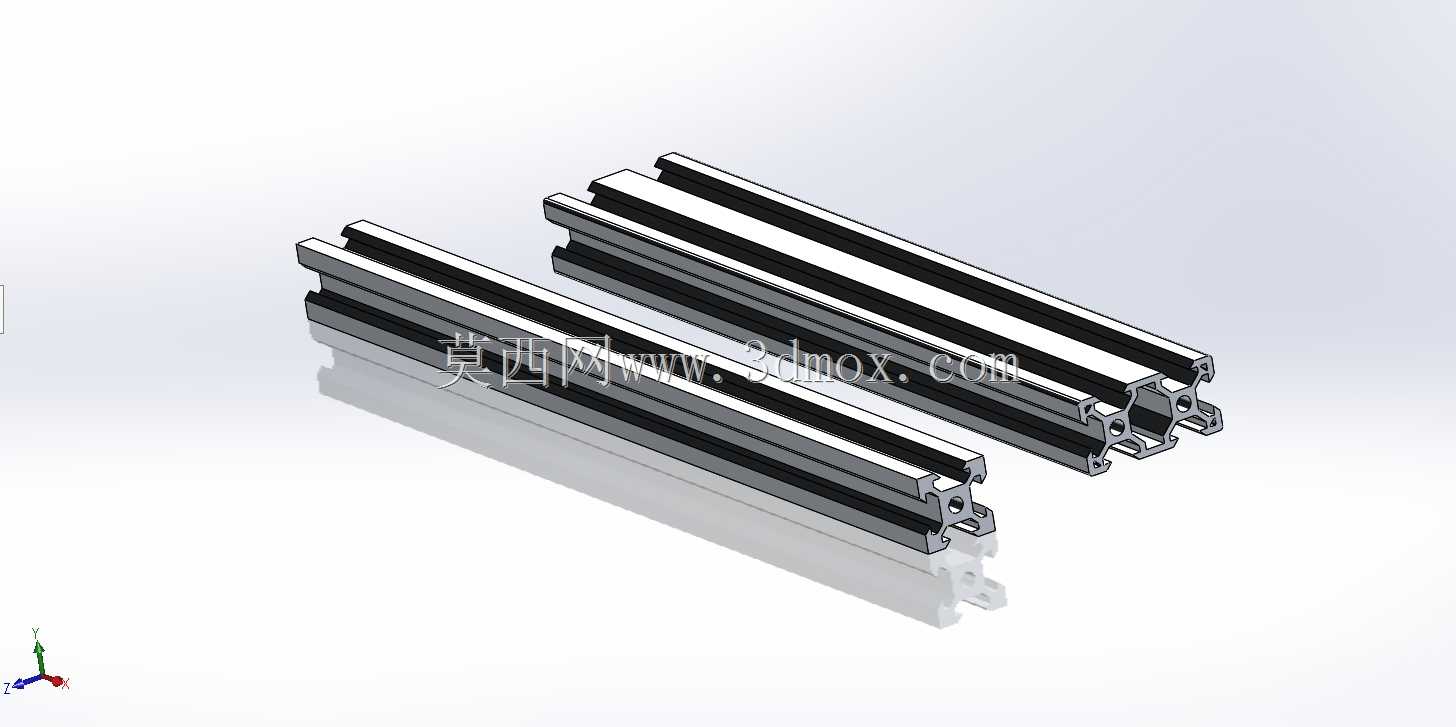

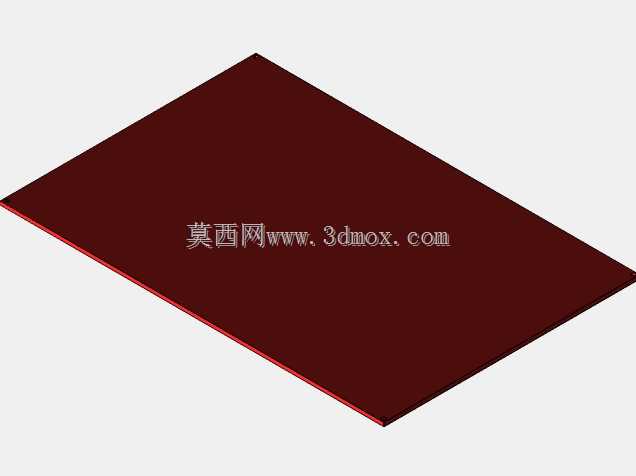

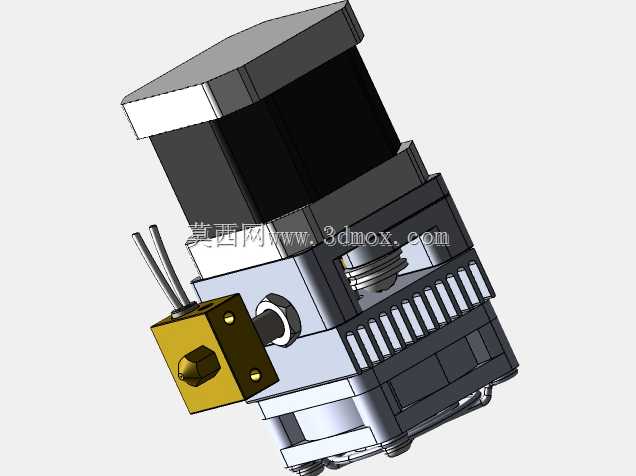

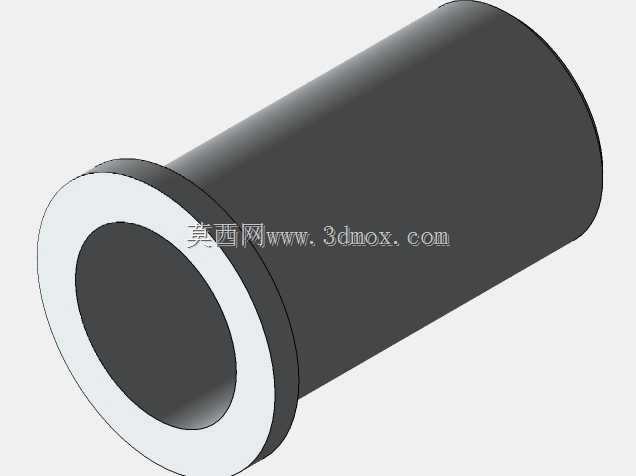

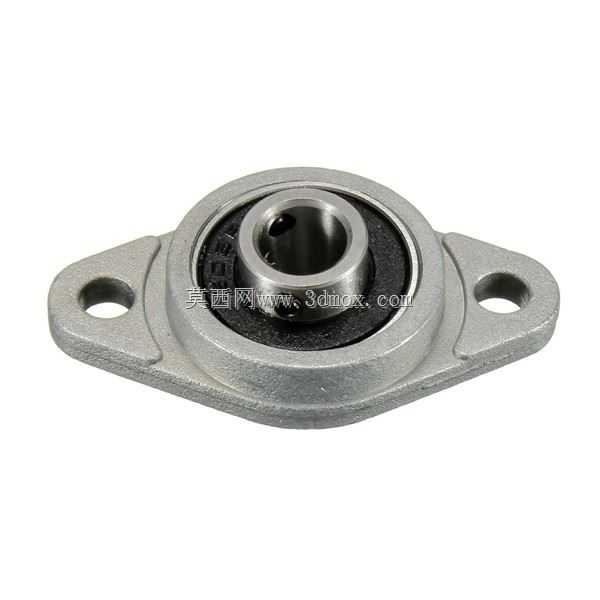

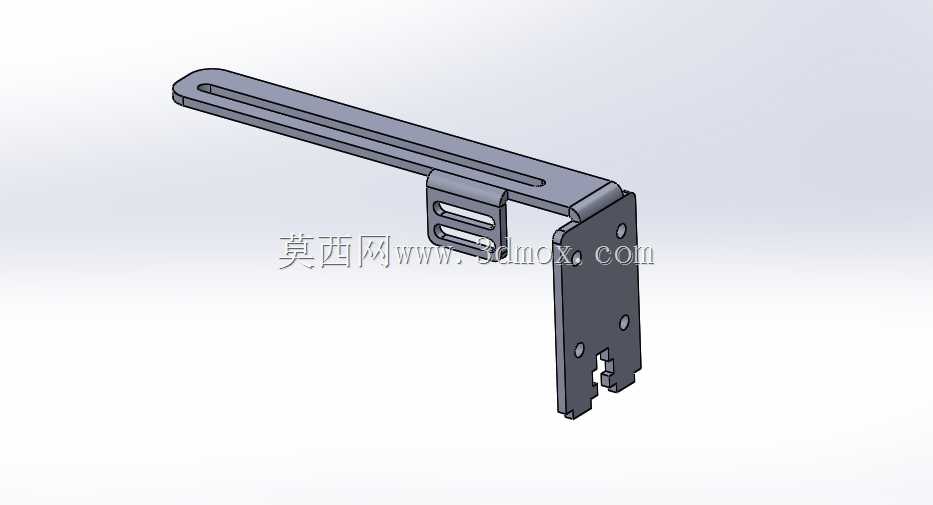

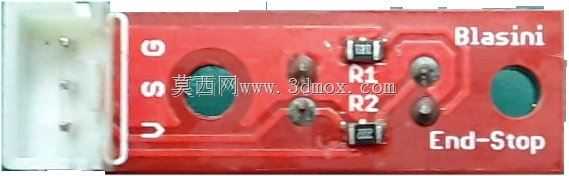

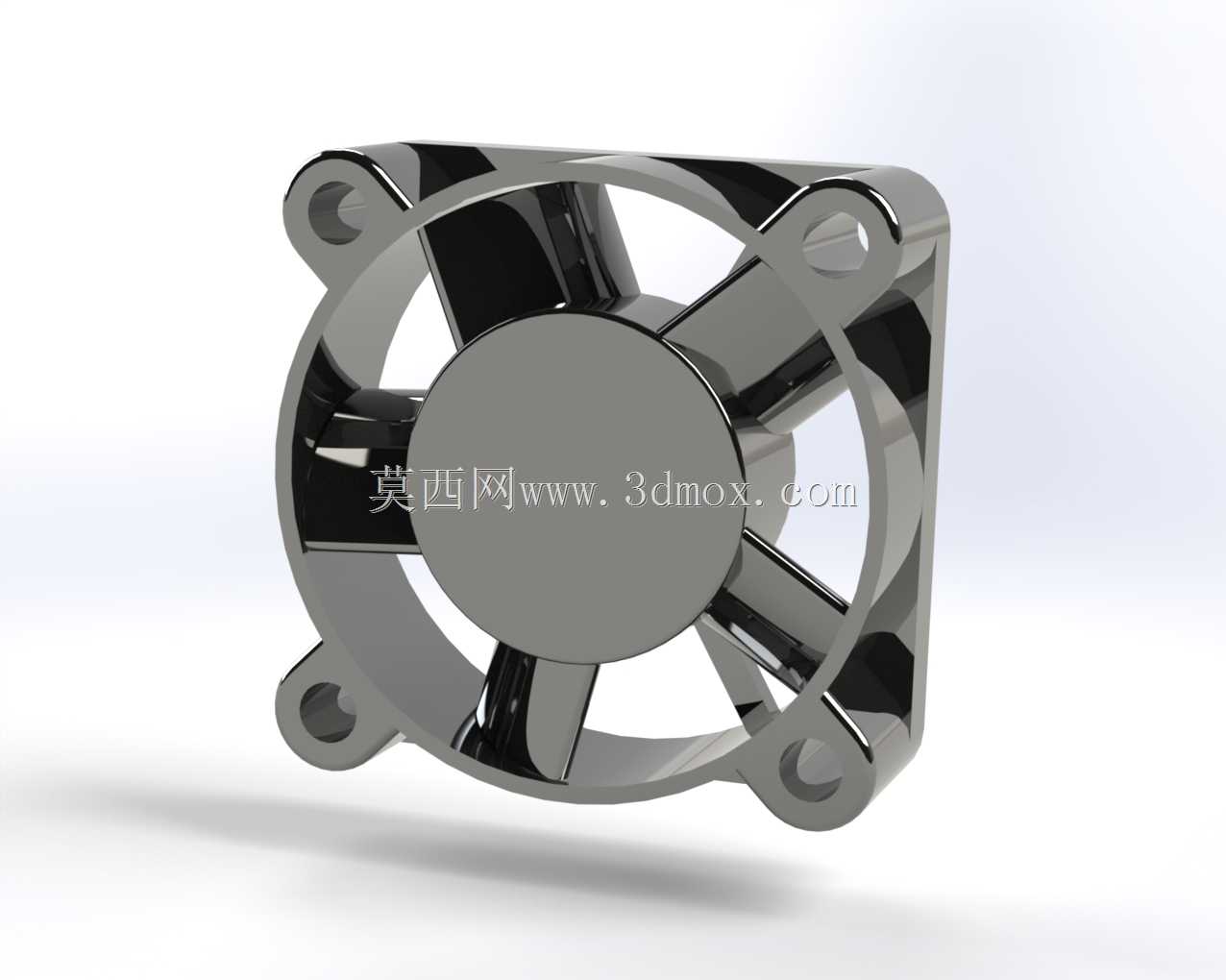

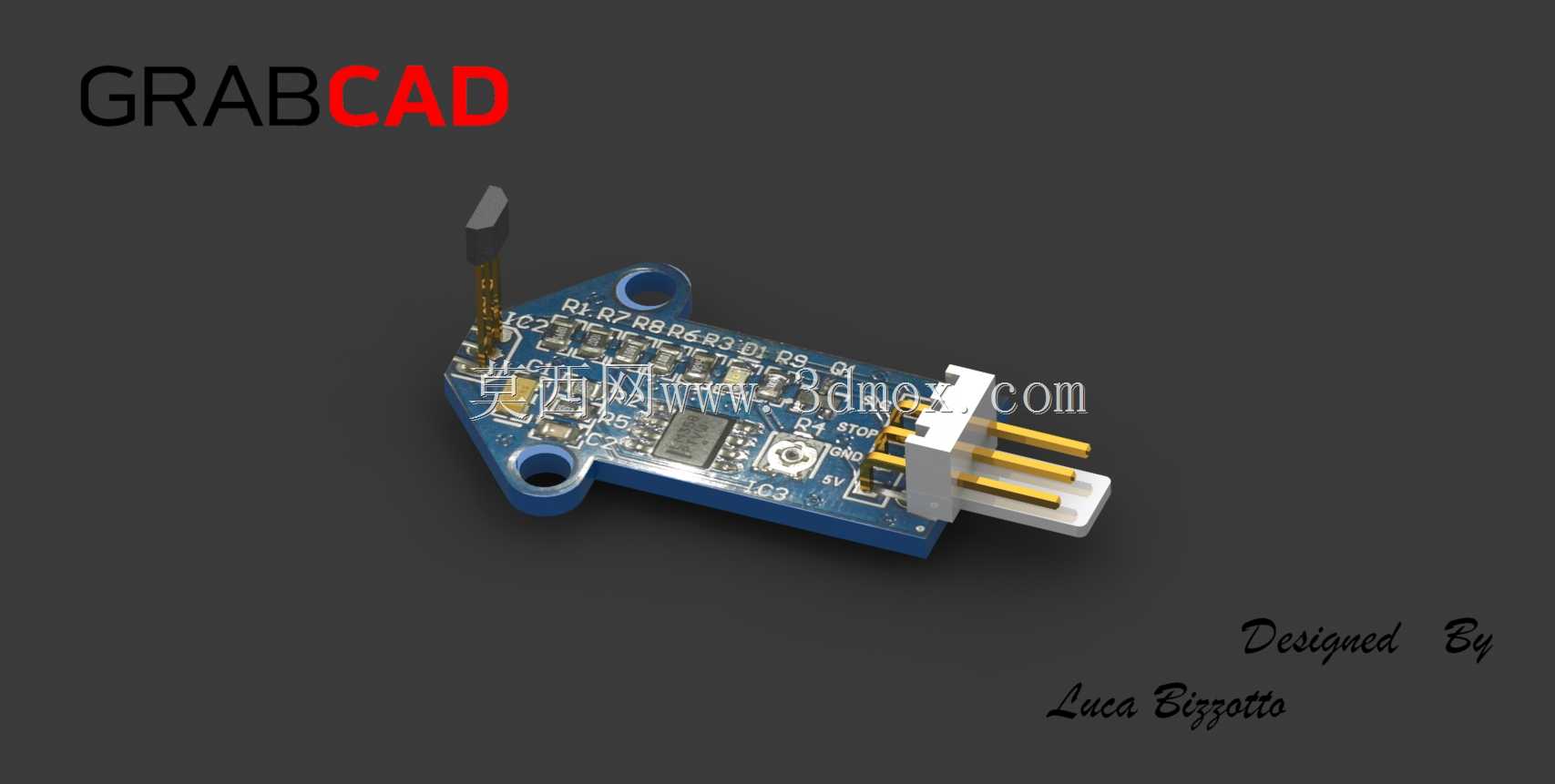

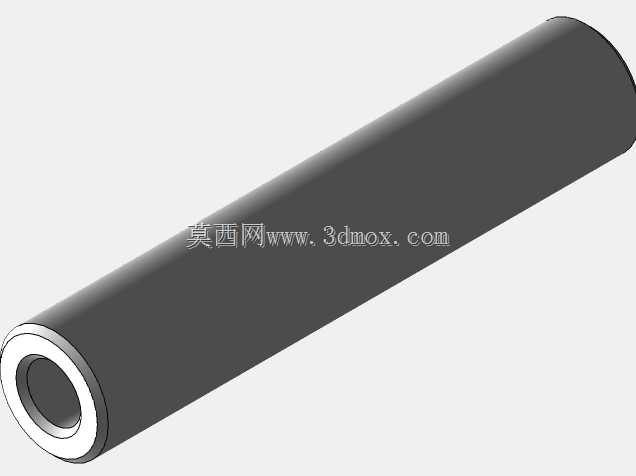

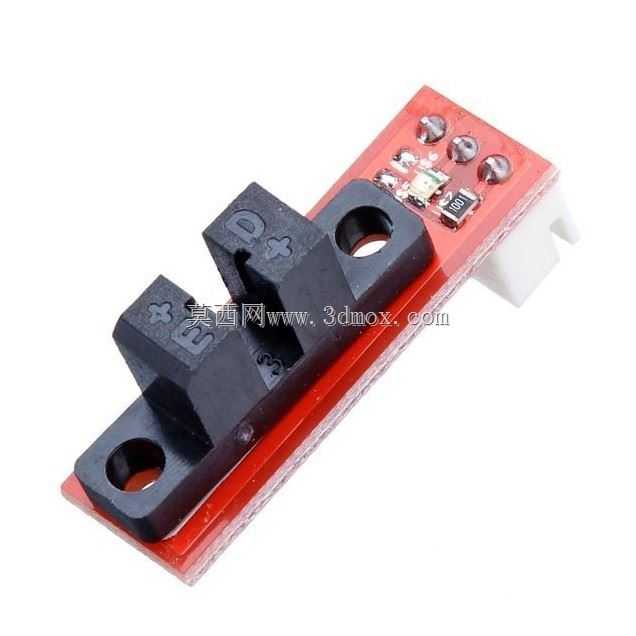

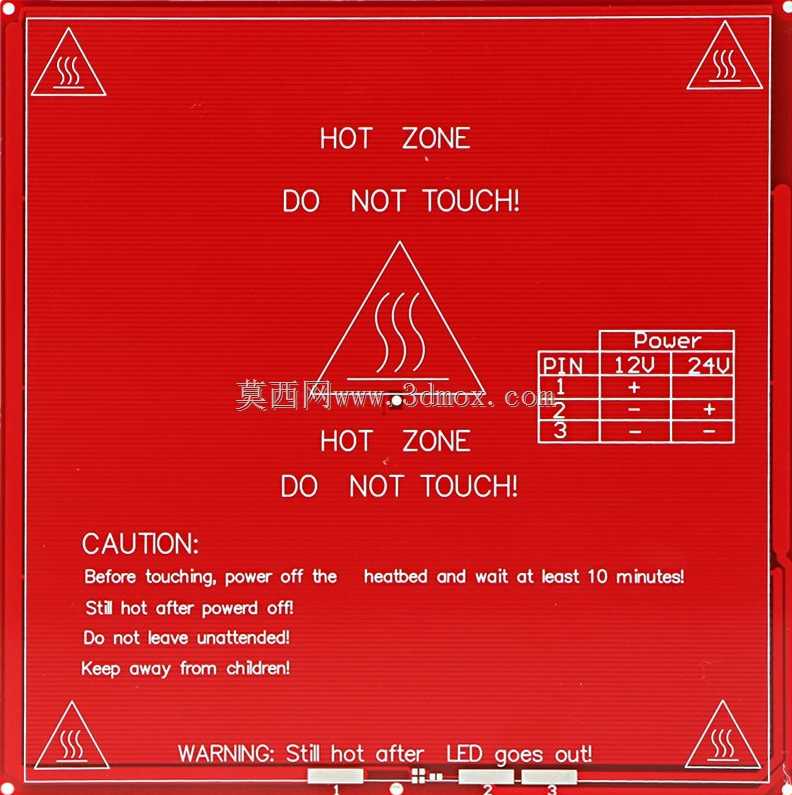

　　运动部分采用典型的笛卡尔轴系思路。喷头组件沿横梁方向完成X向移动，横梁两端配合Y向导向件实现成型平面内的纵向运动，成型平台承担Z向高度变化或配合整机轴系完成层厚进给。模型中可以看到导轨、同步带、带轮、电机安装座和限位件的相对位置，这些细节决定了装配时的张紧路径和维护空间。喷头模块集中了加热、挤出、散热和料丝导入功能，周围留出冷却风道与线束弯曲半径；热床平台位于腔体中部，平台支撑件需要保证平面度，同时在加热膨胀时不能对机架产生过大约束。

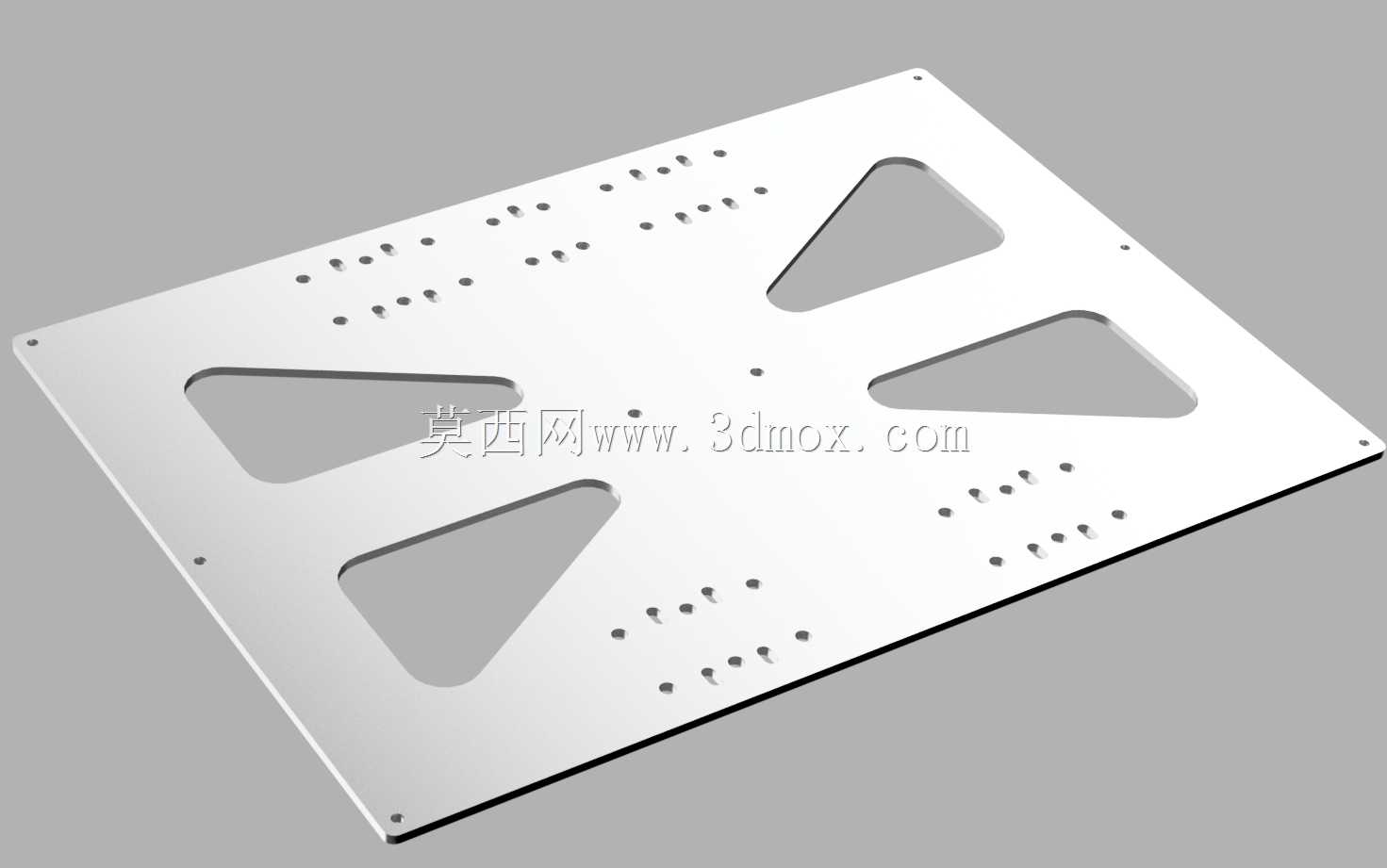

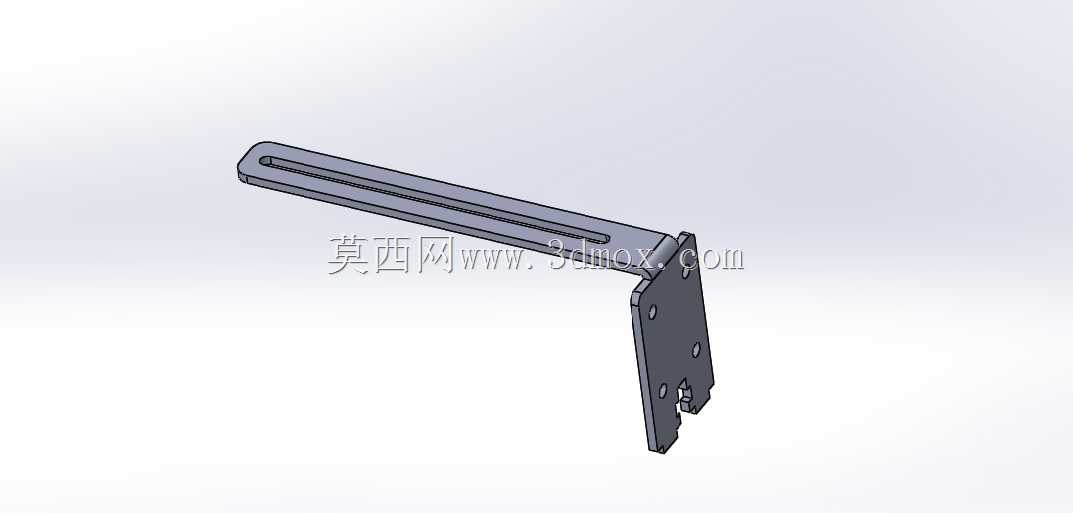

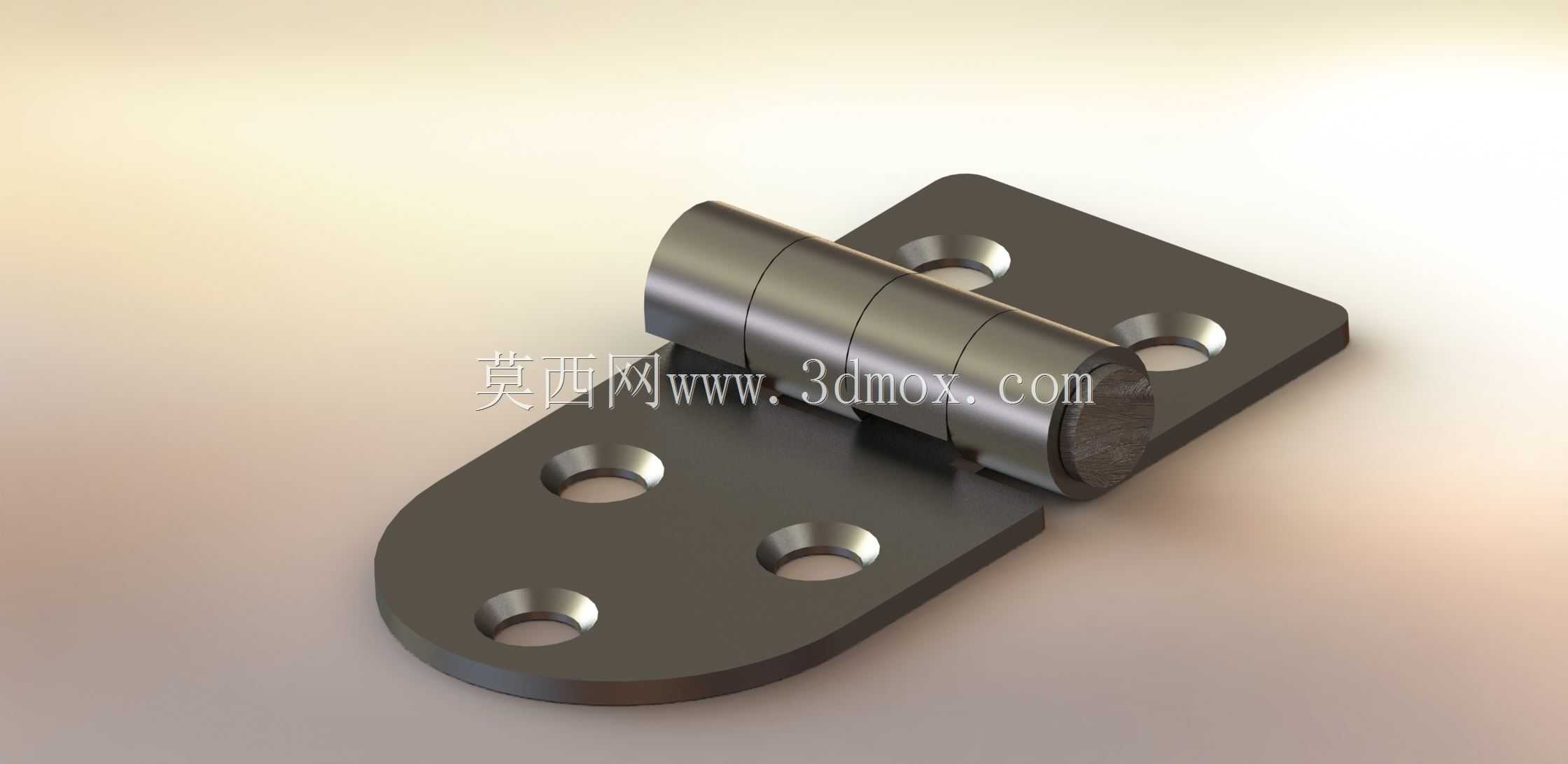

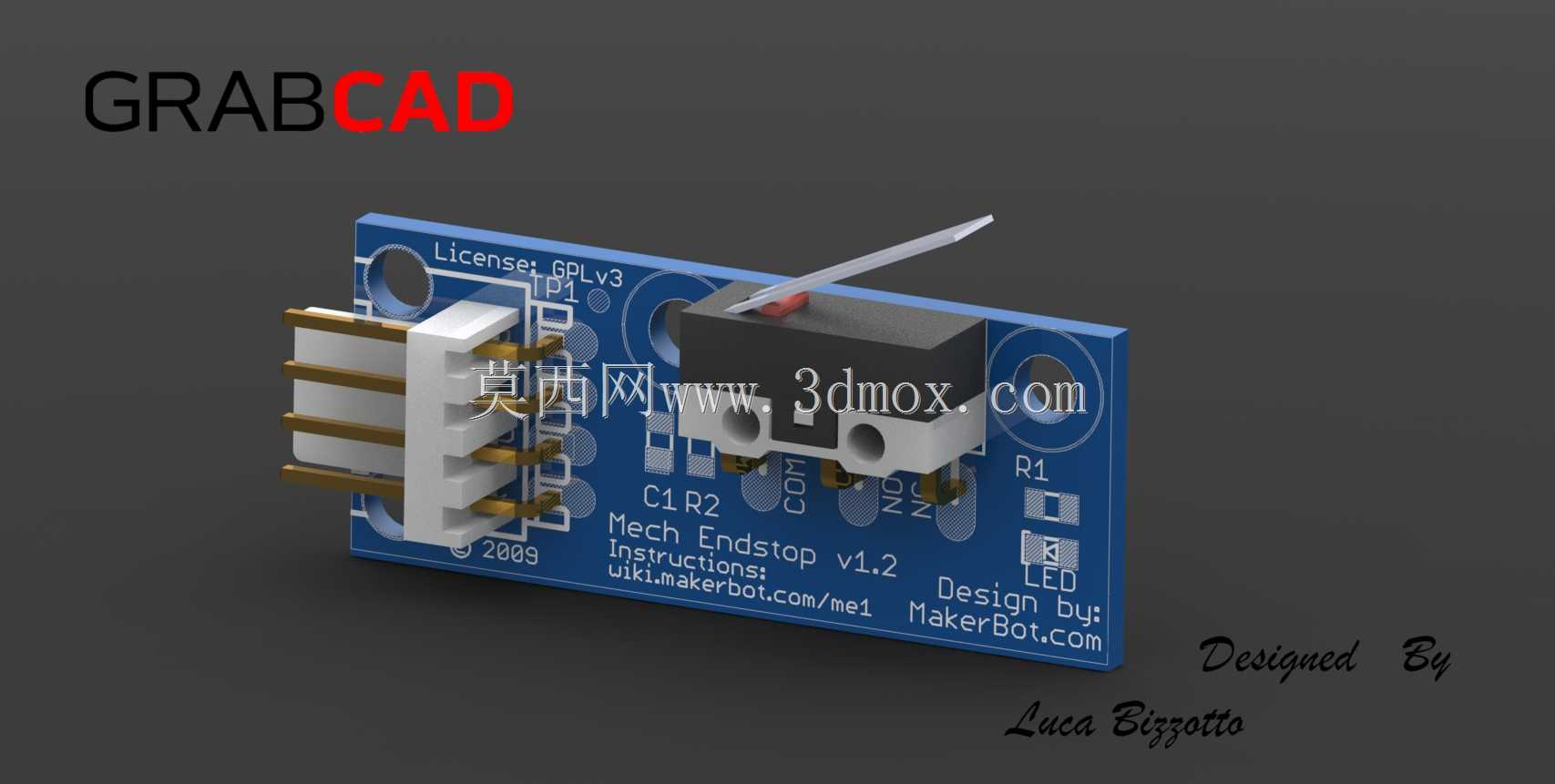

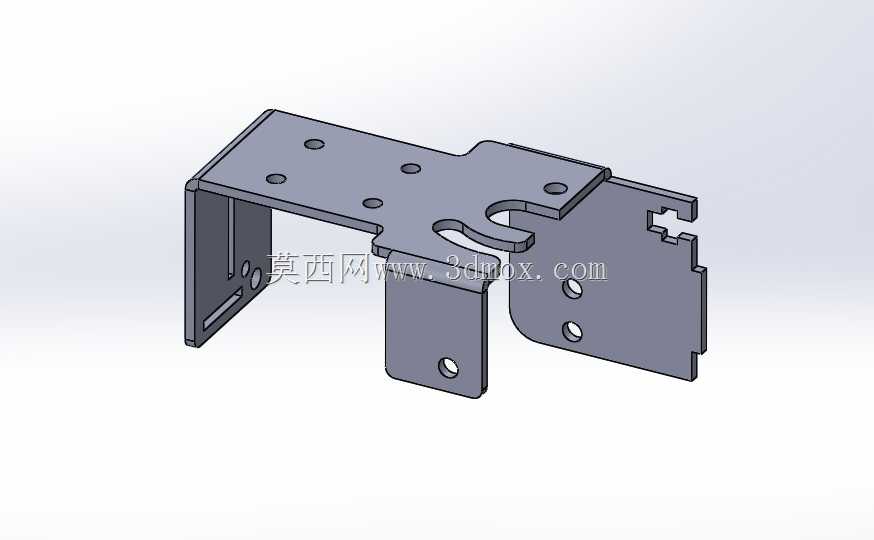

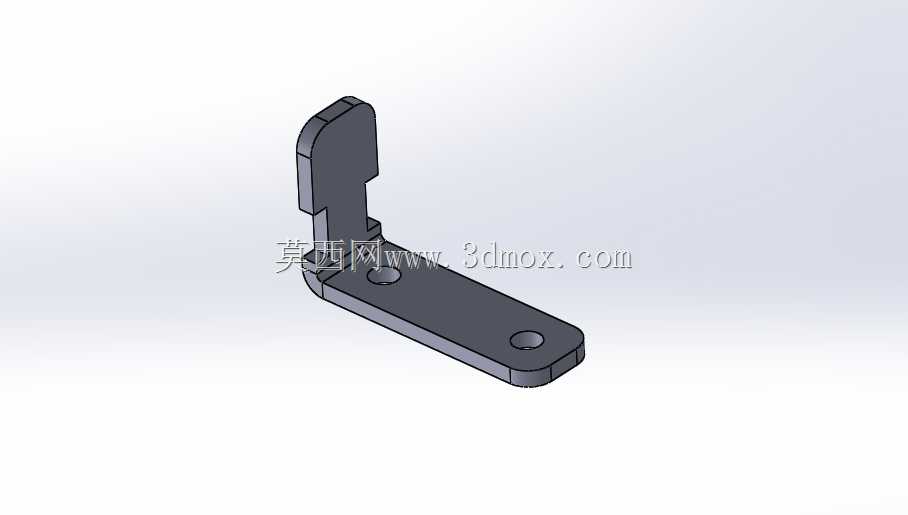

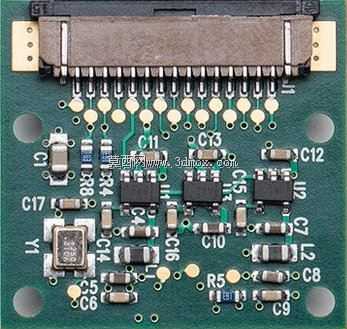

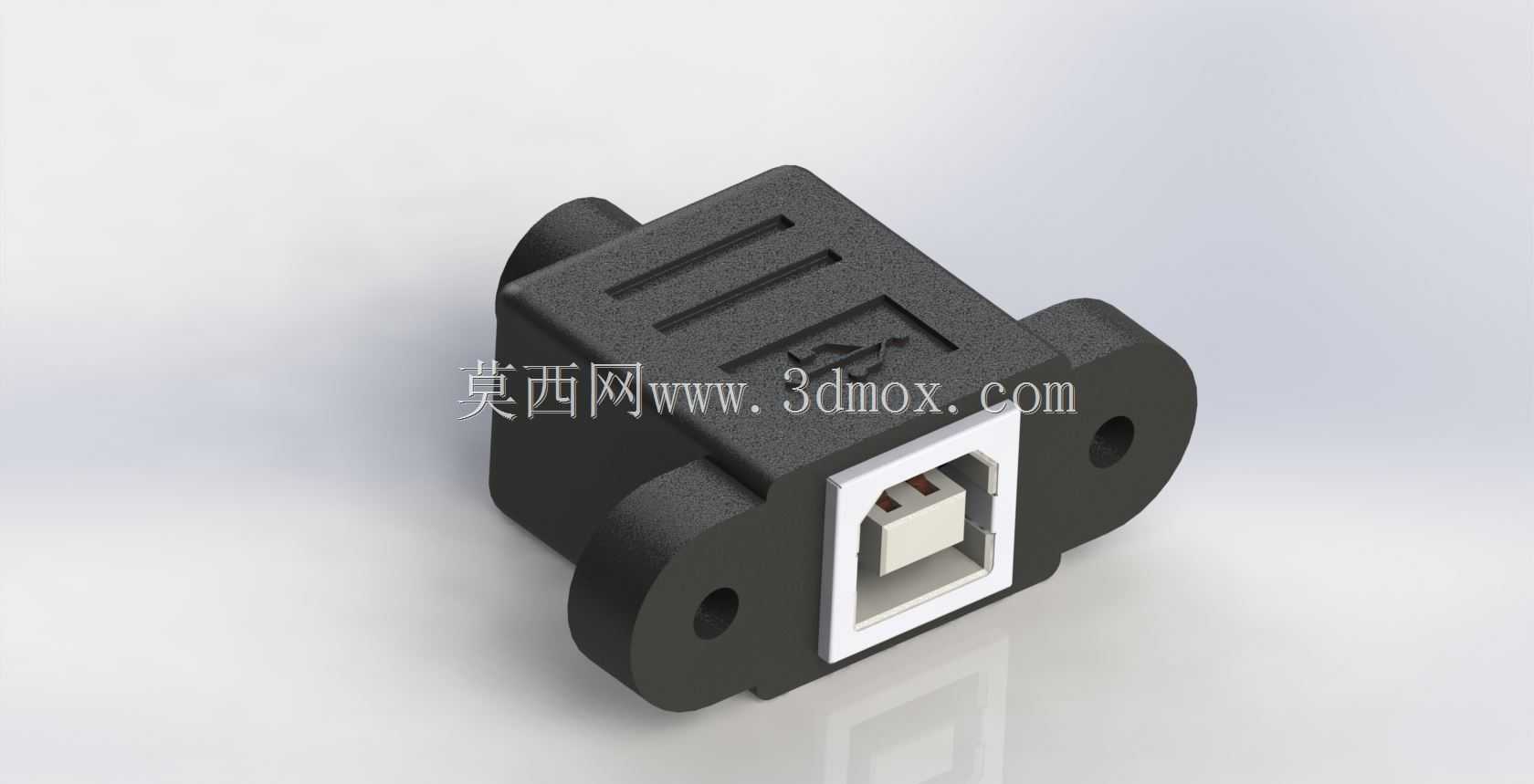

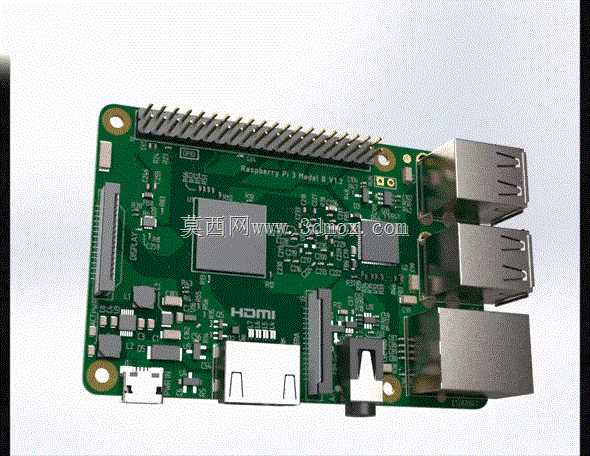

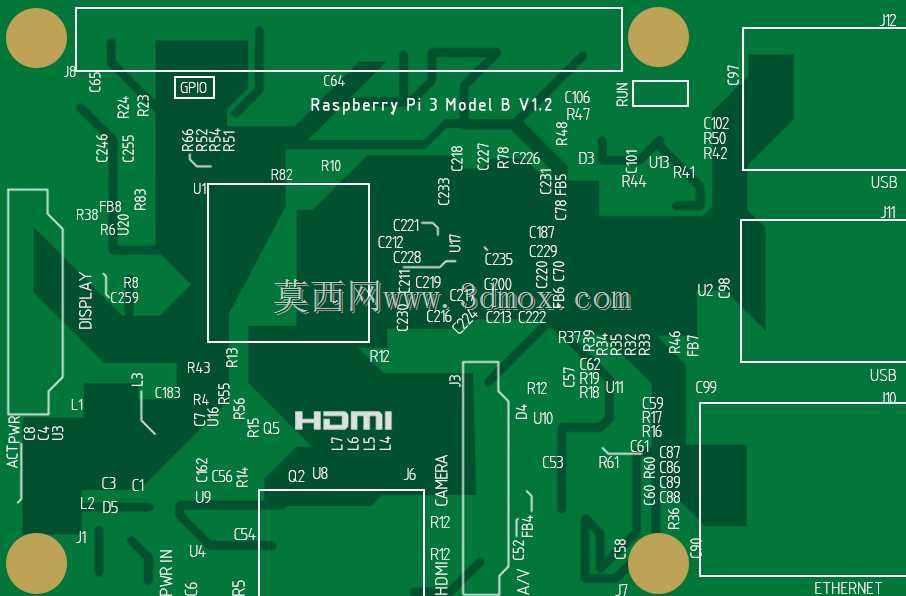

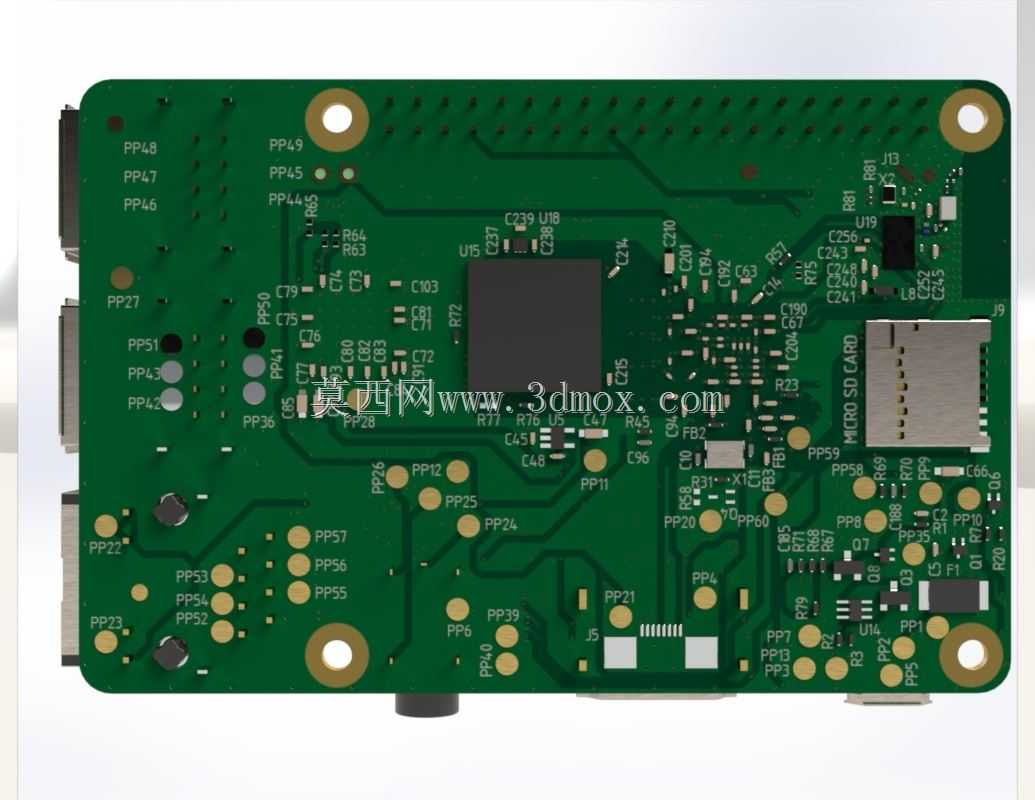

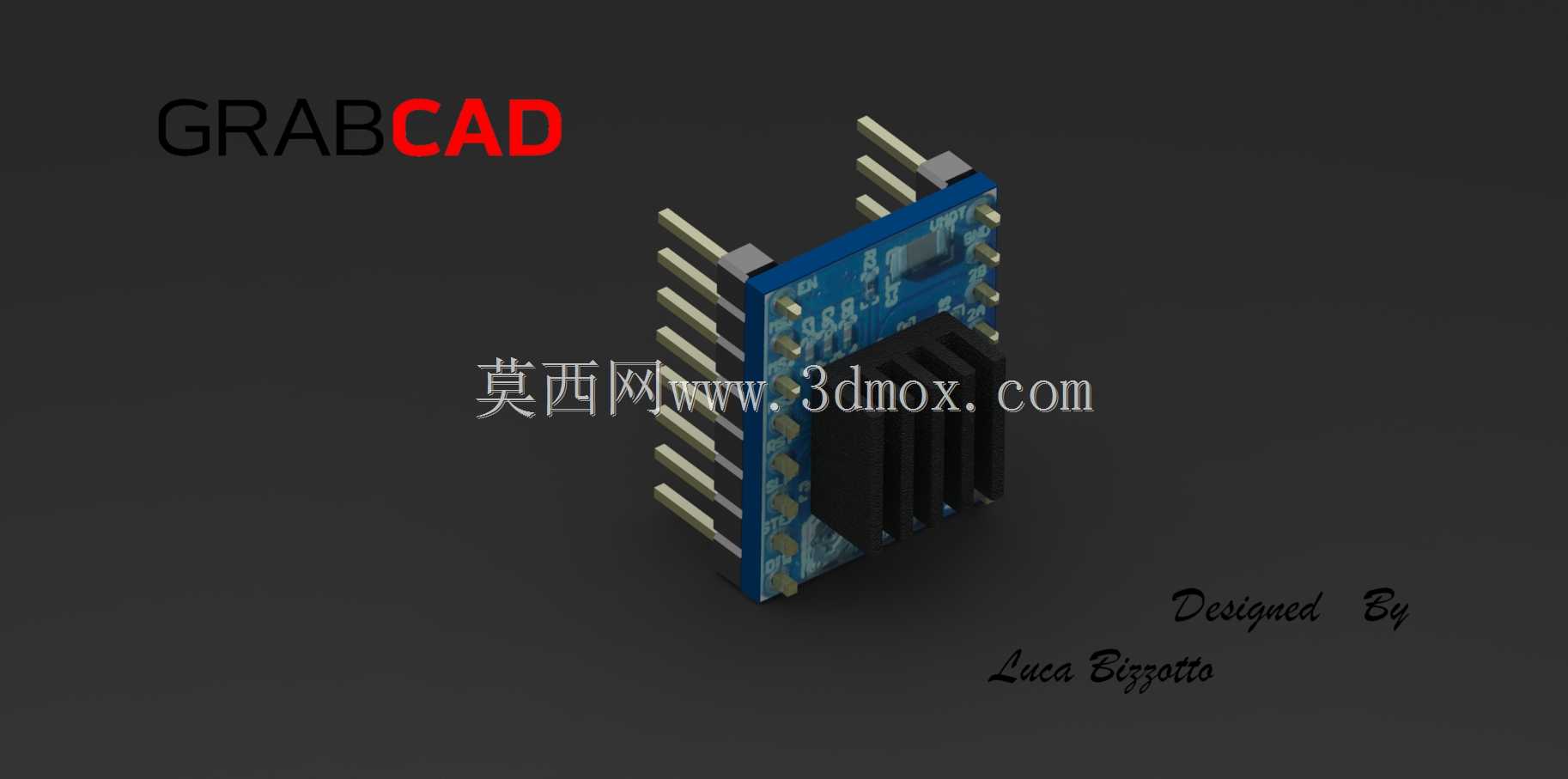

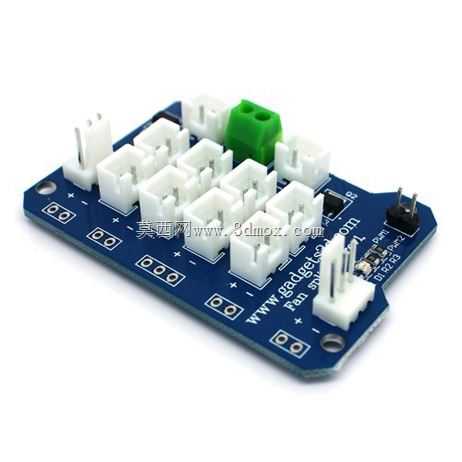

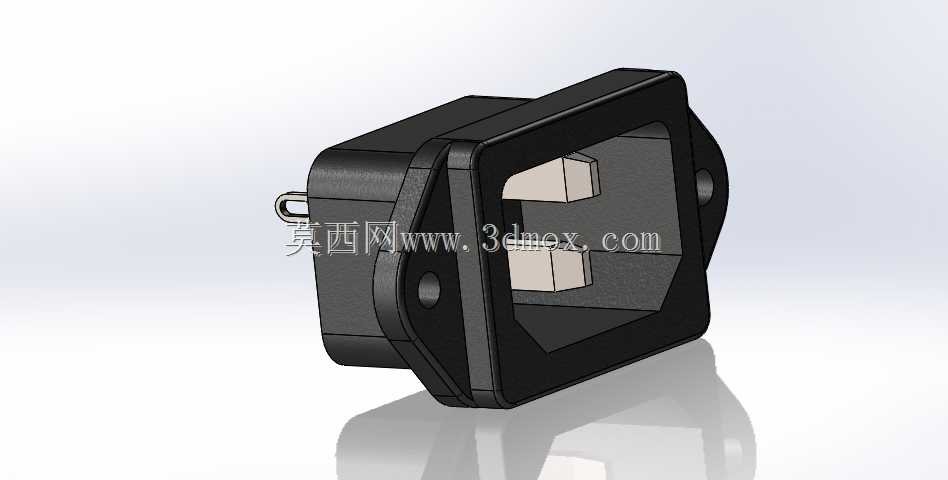

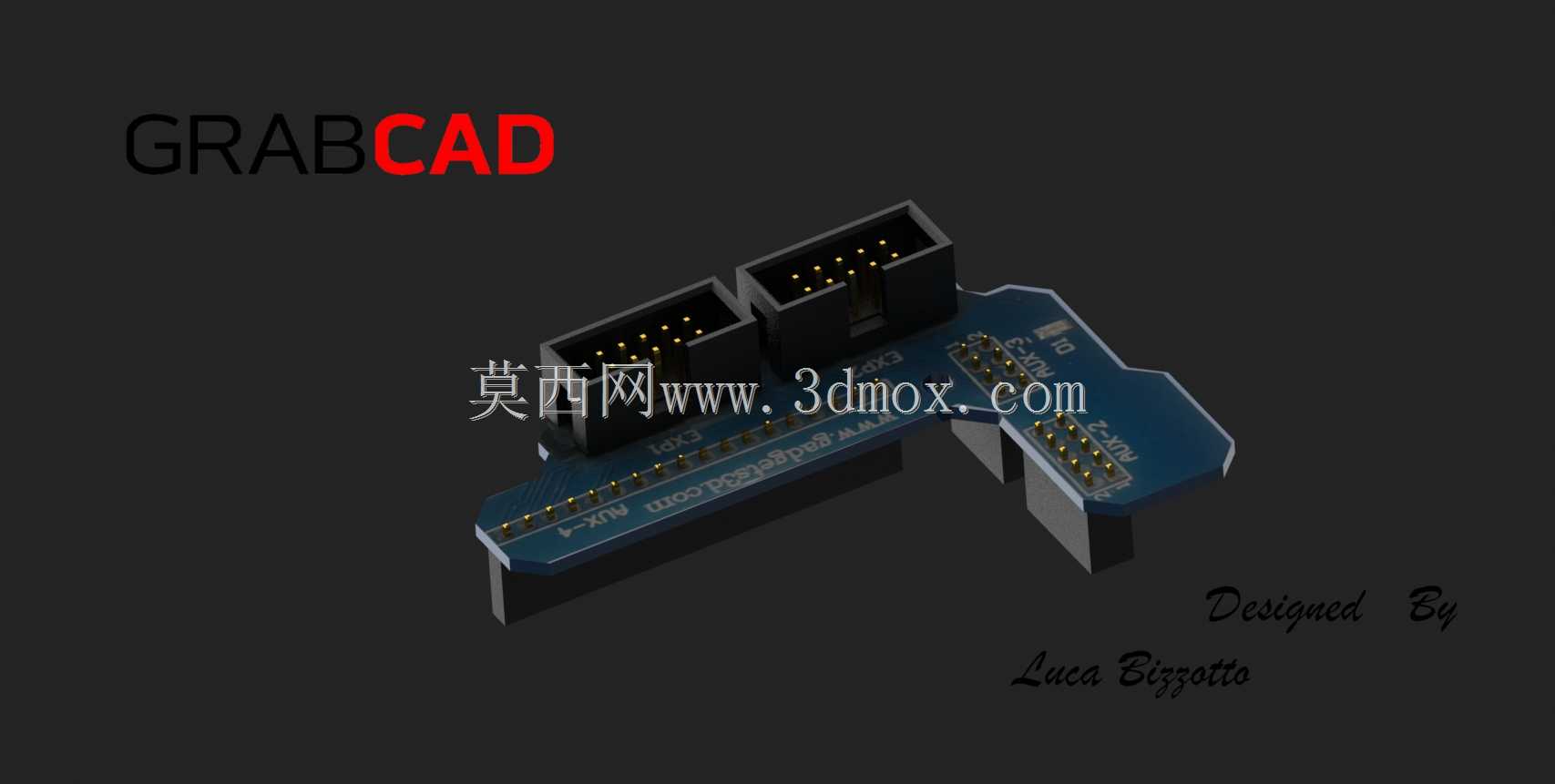

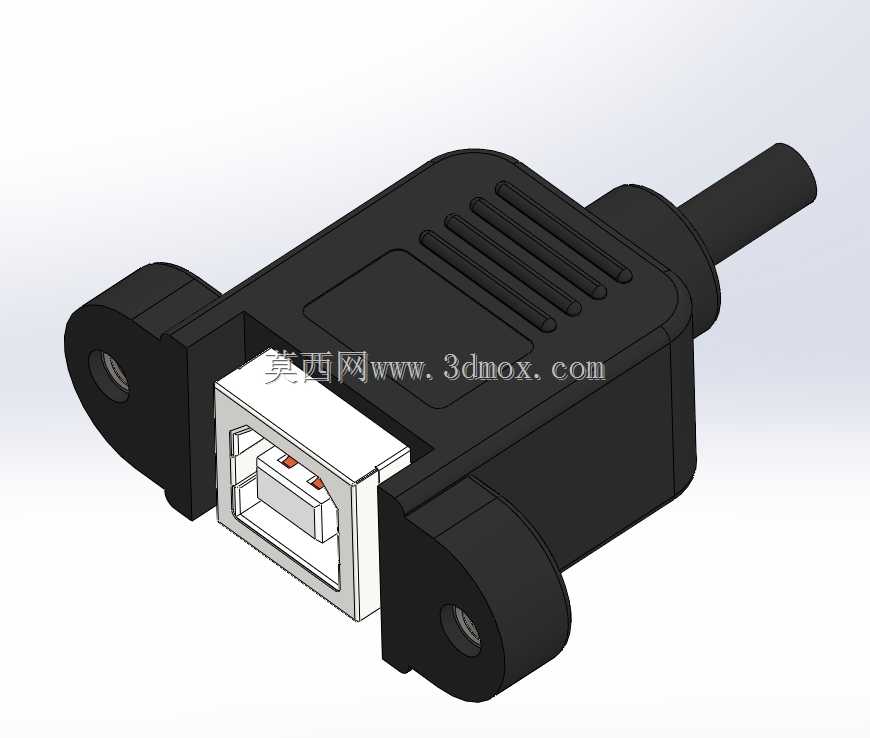

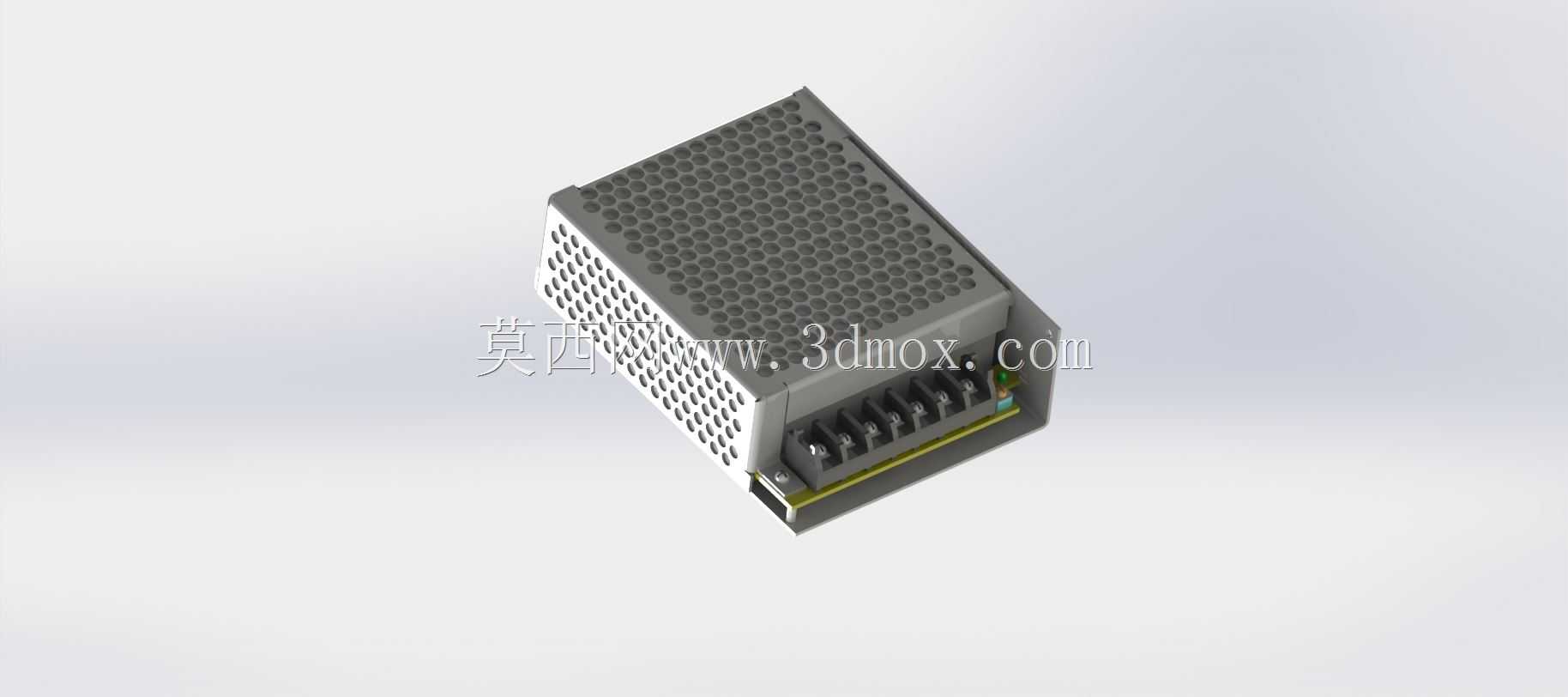

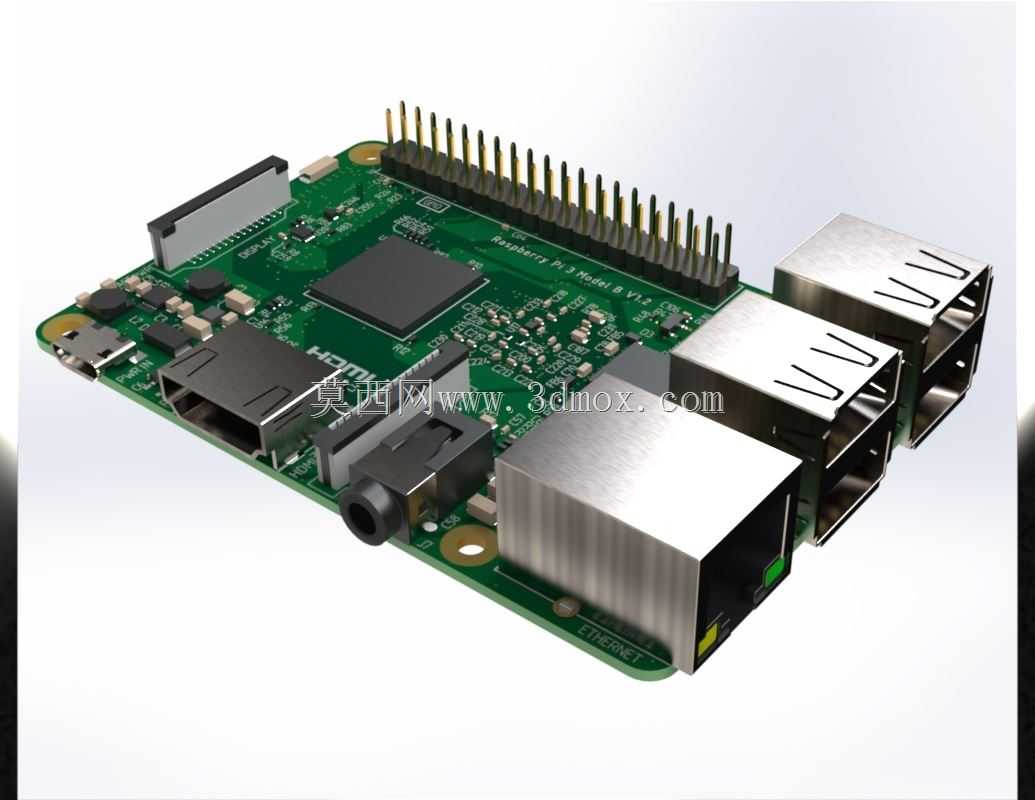

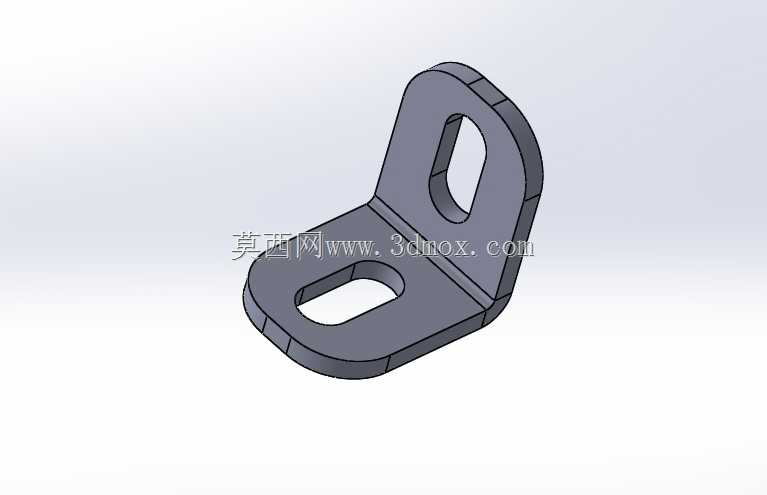

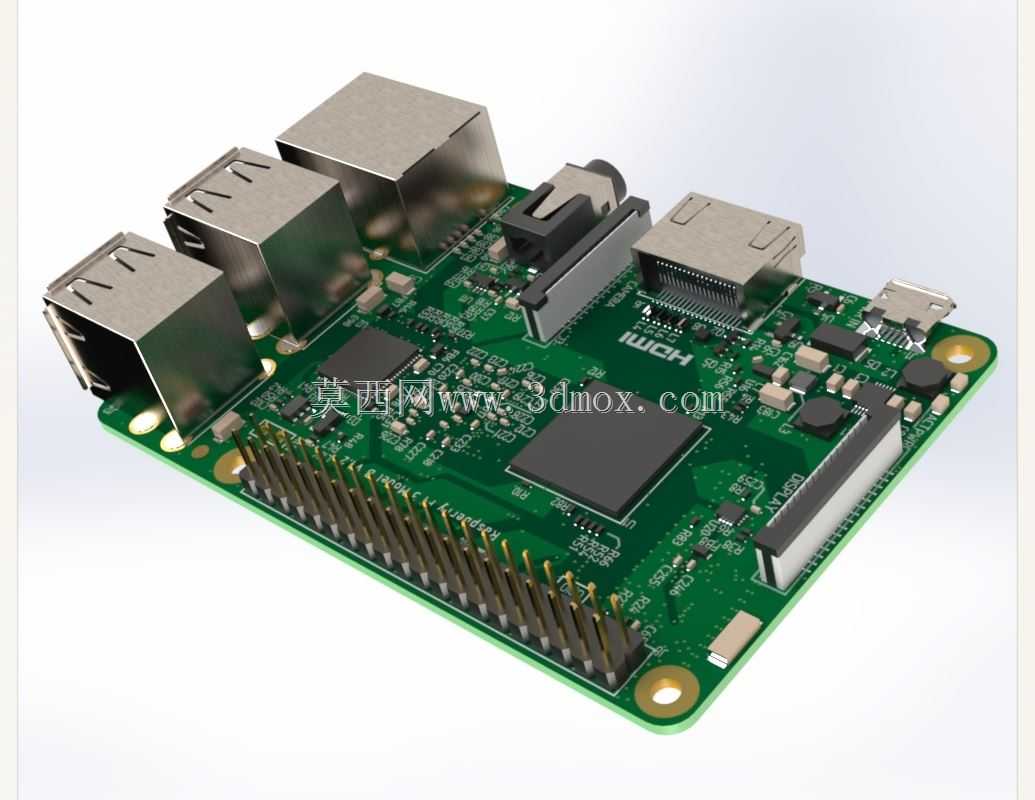

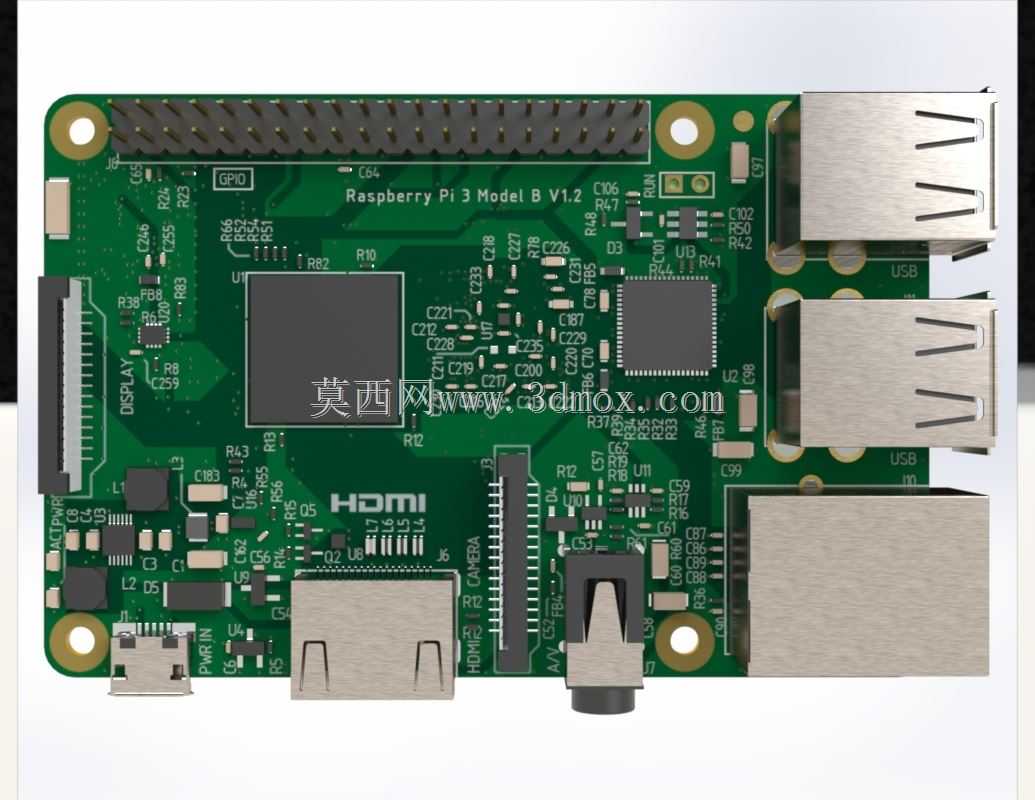

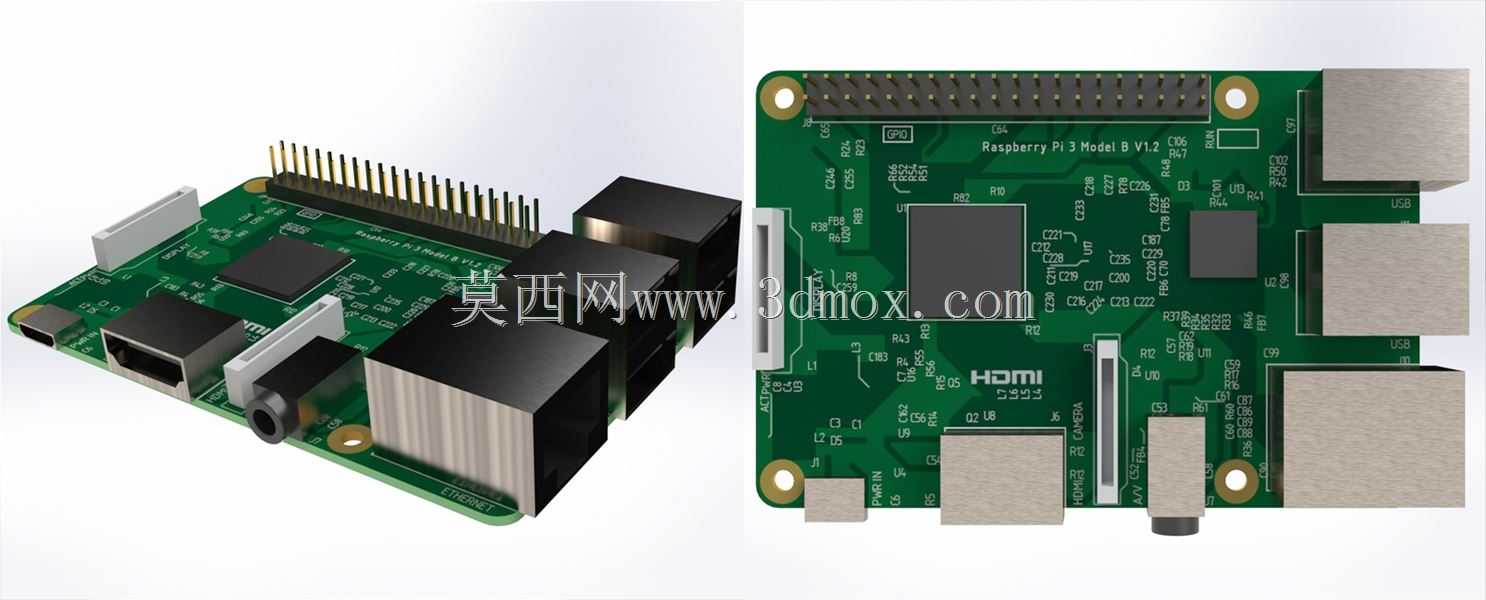

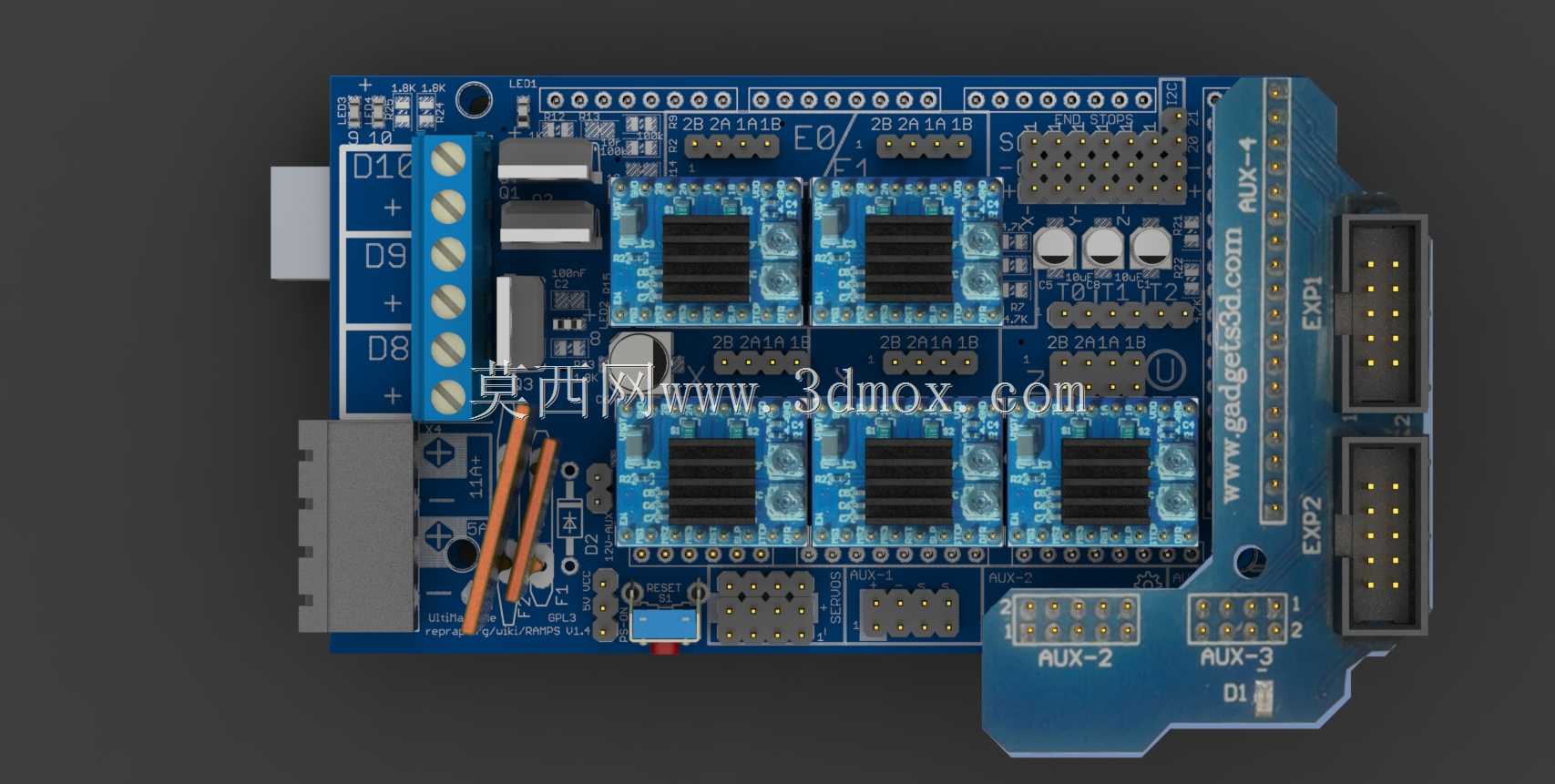

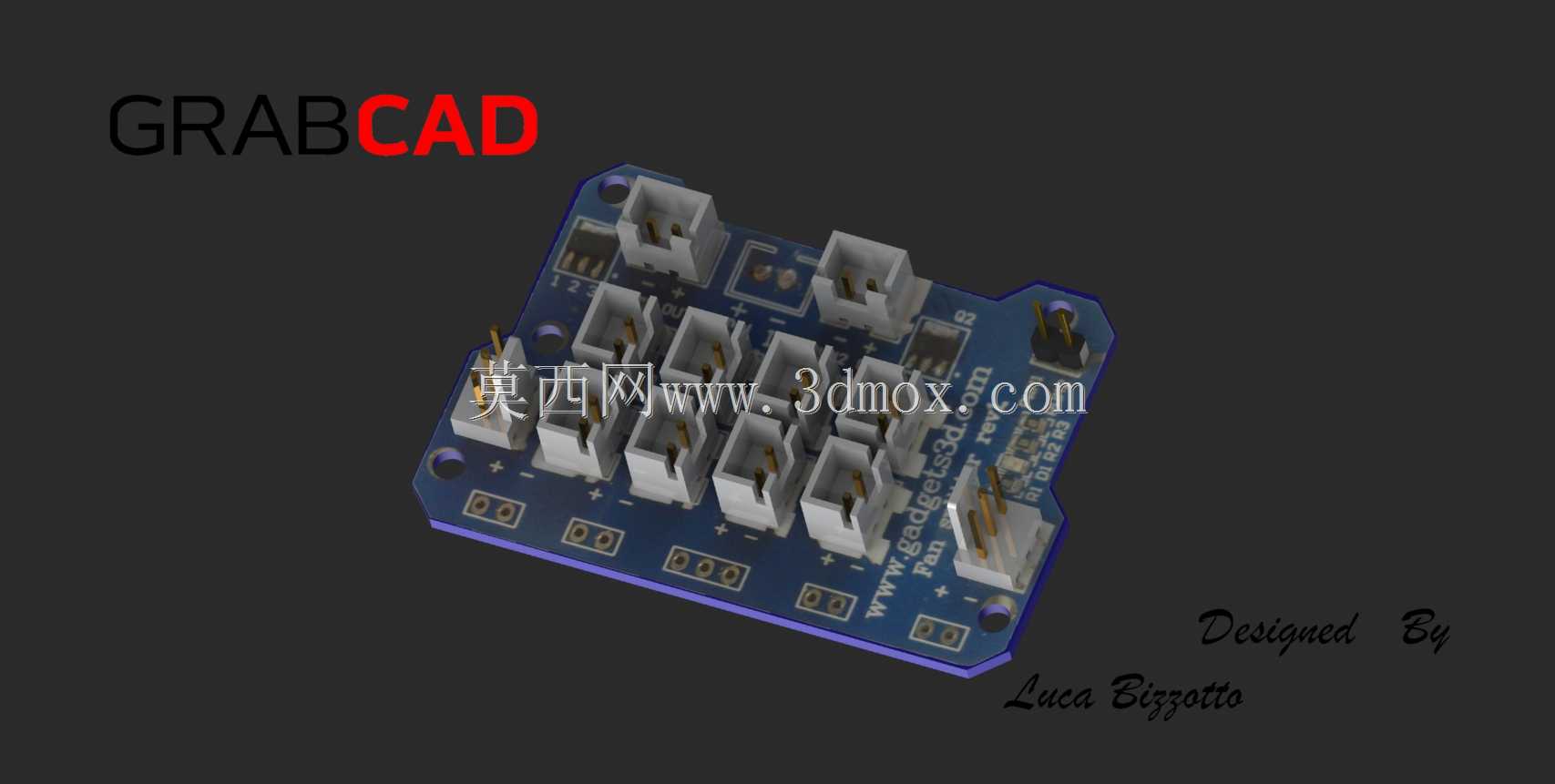

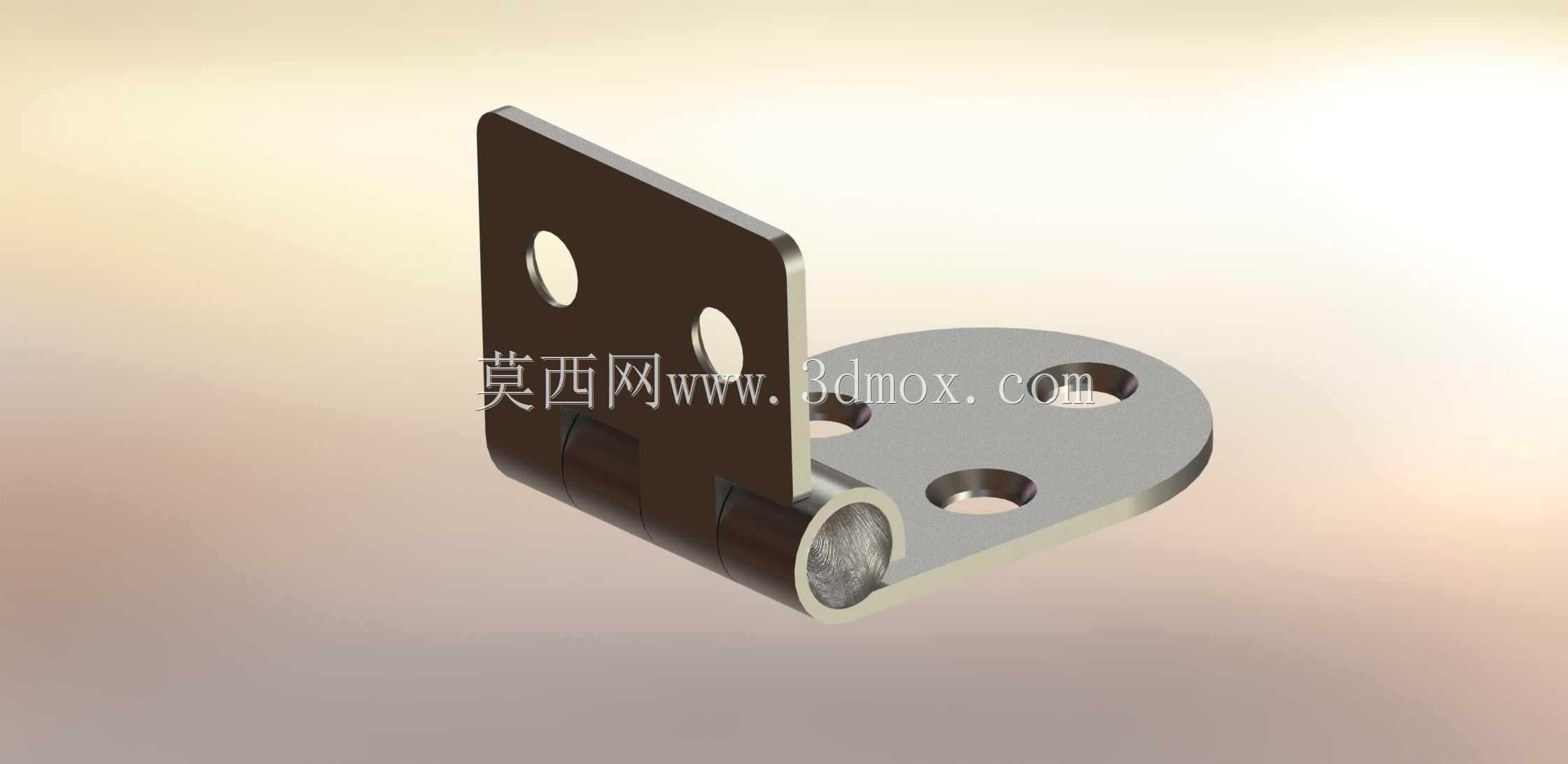

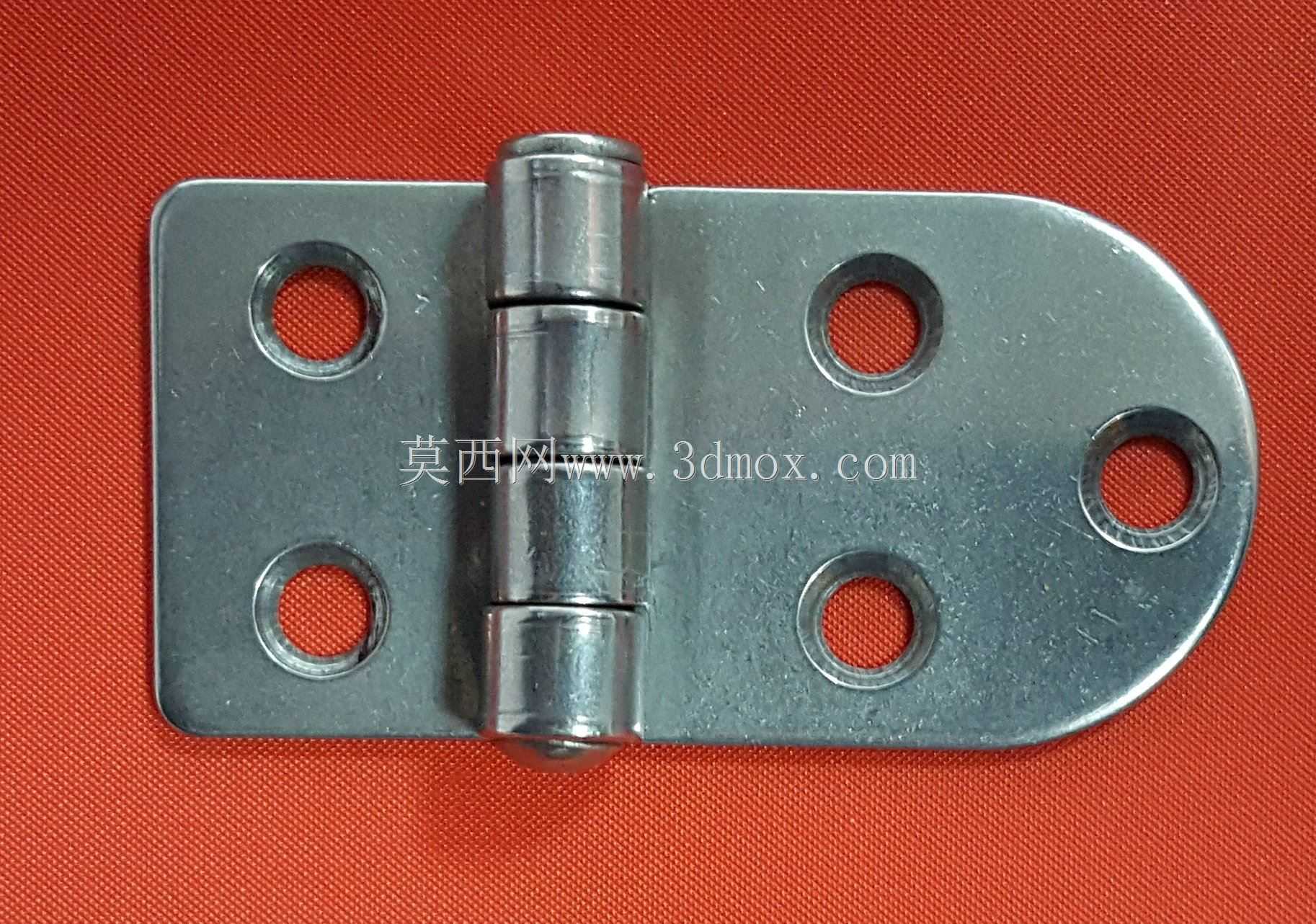

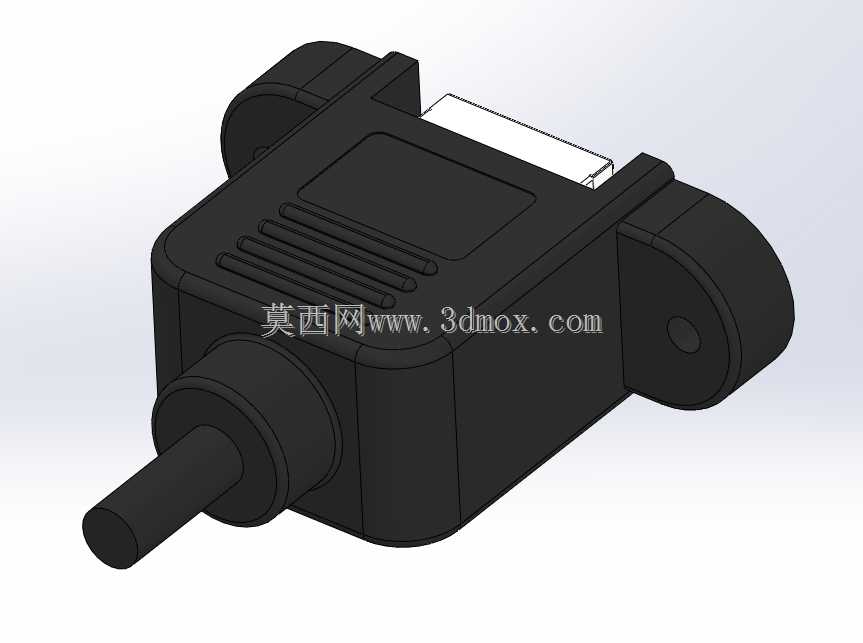

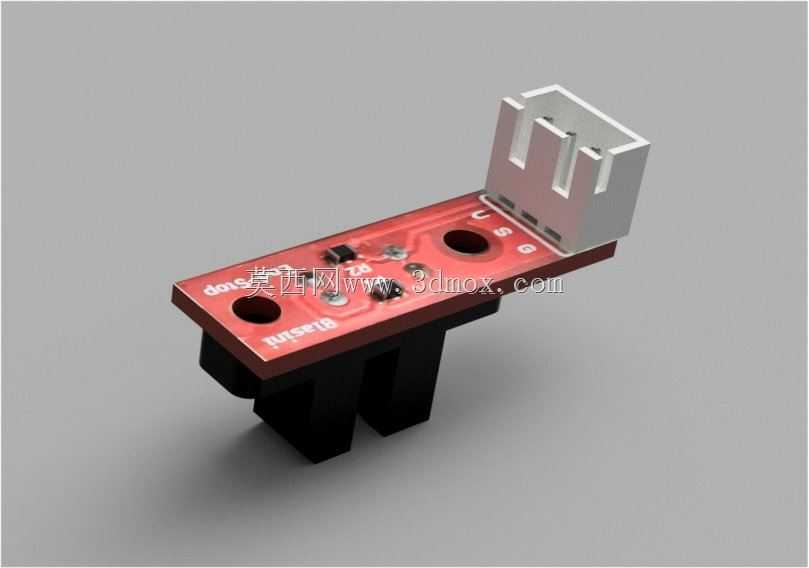

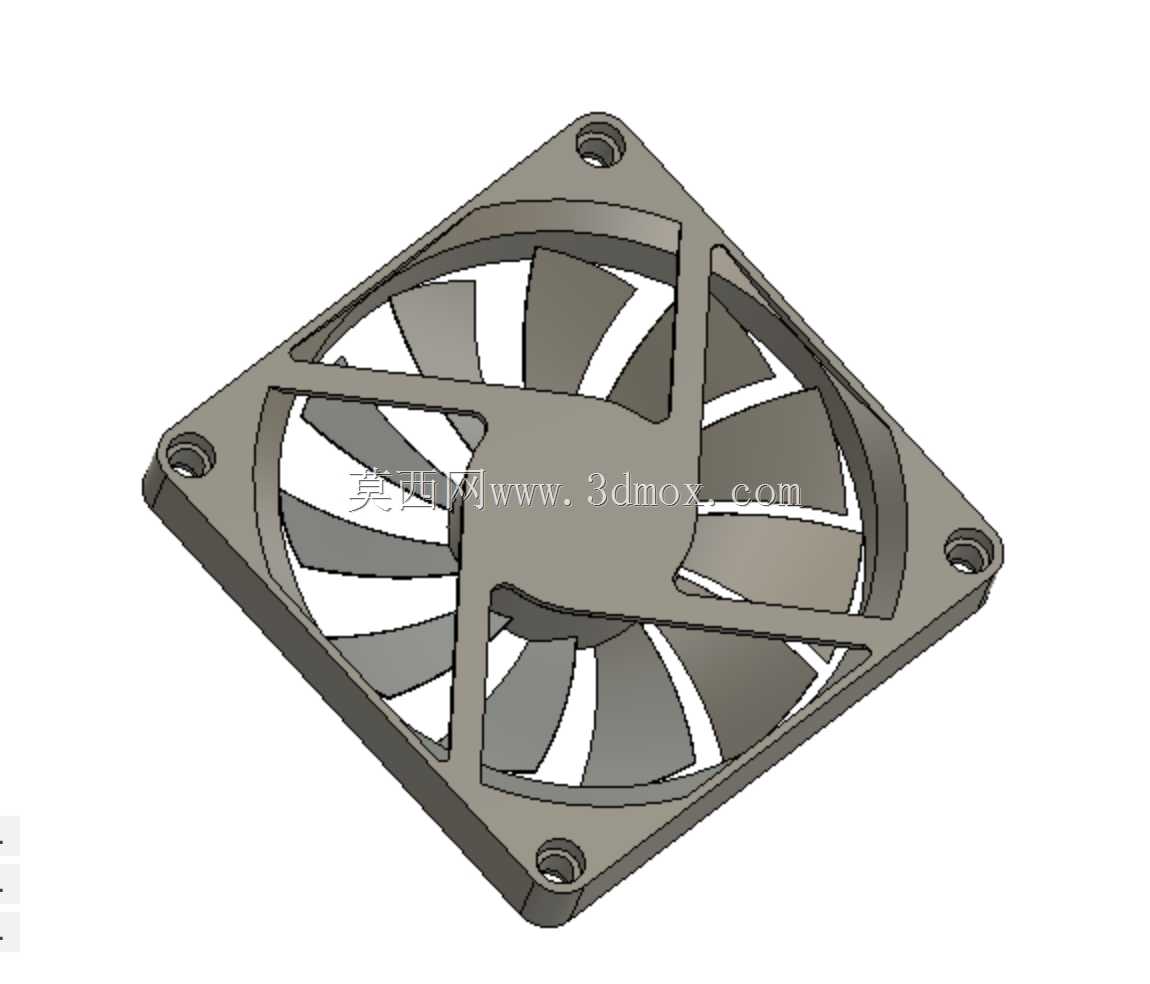

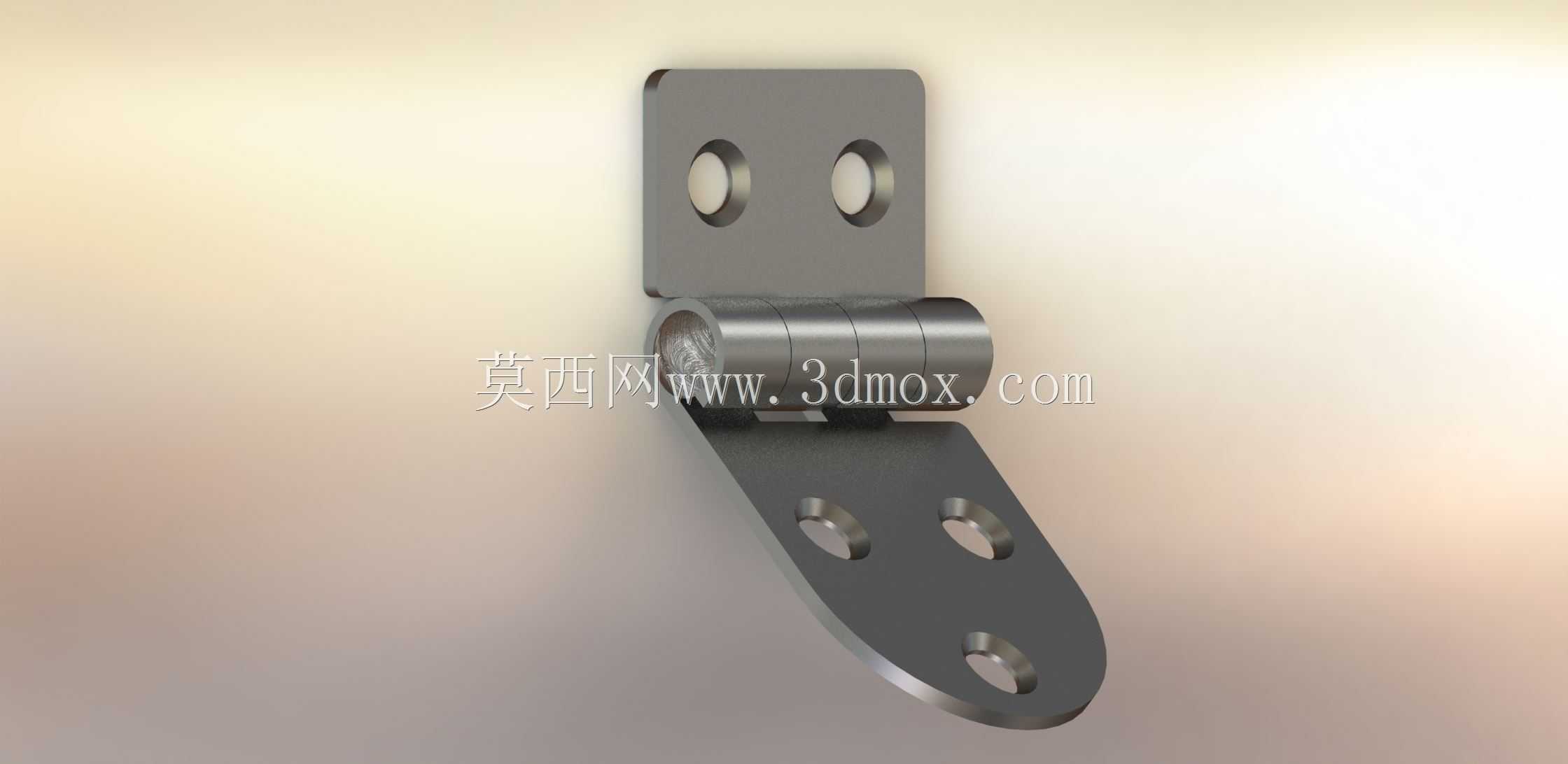

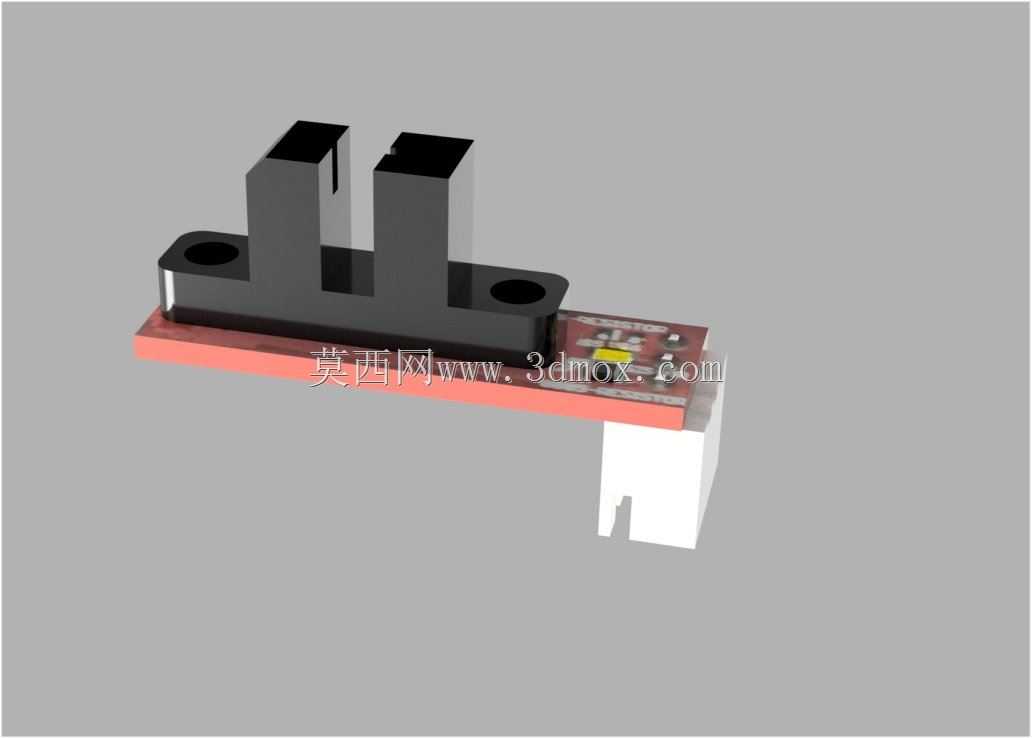

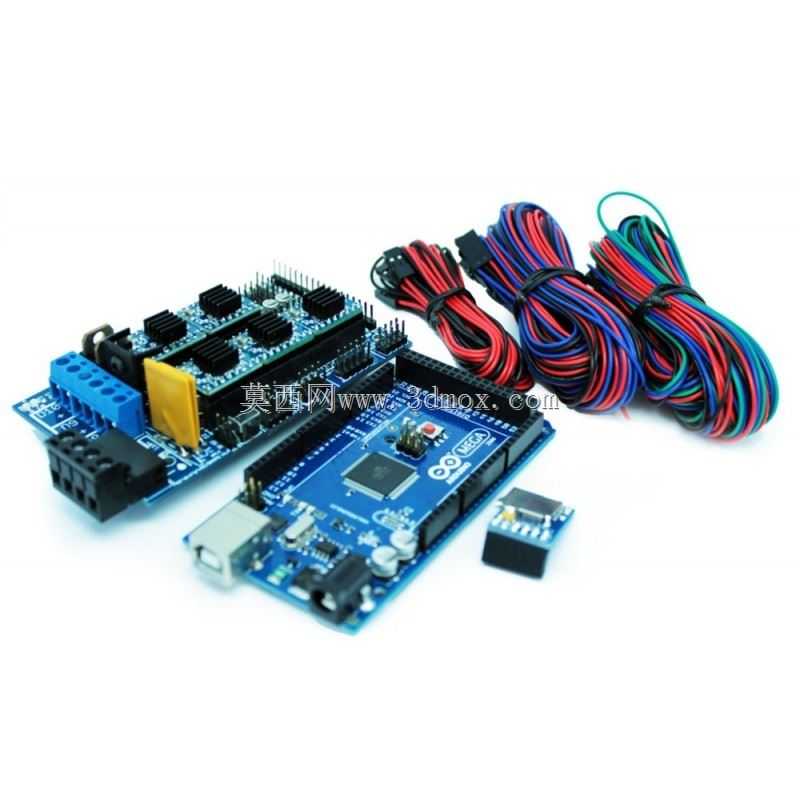

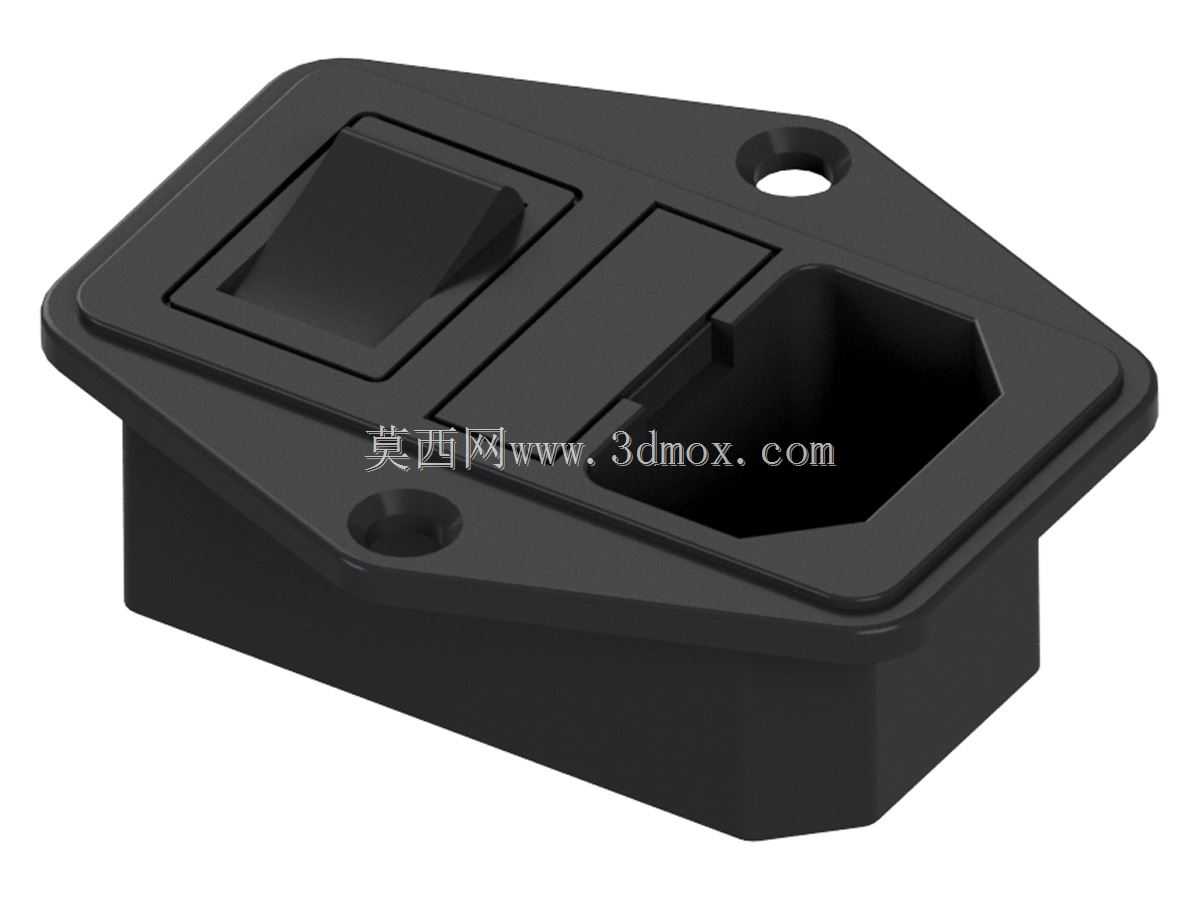

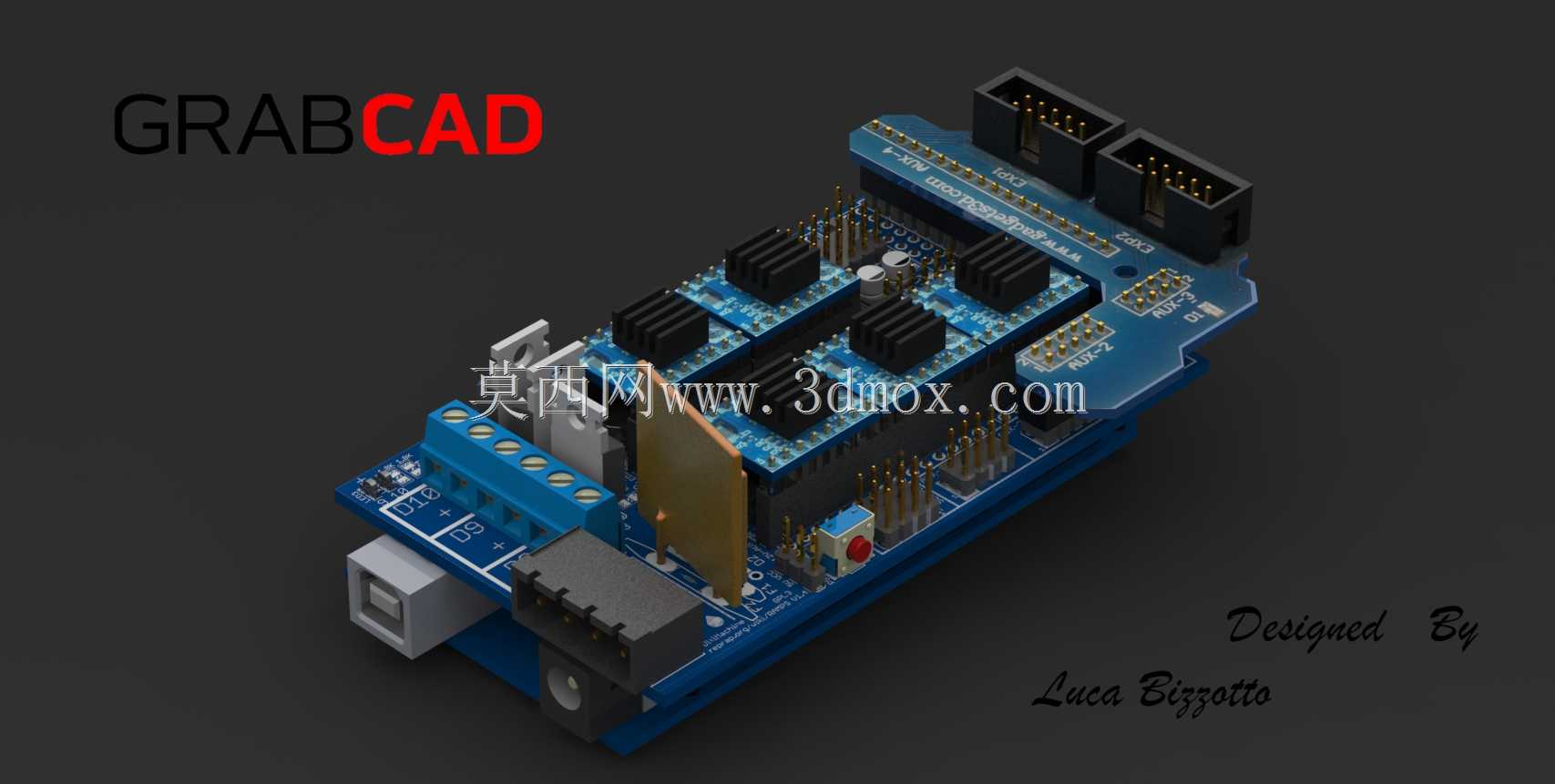

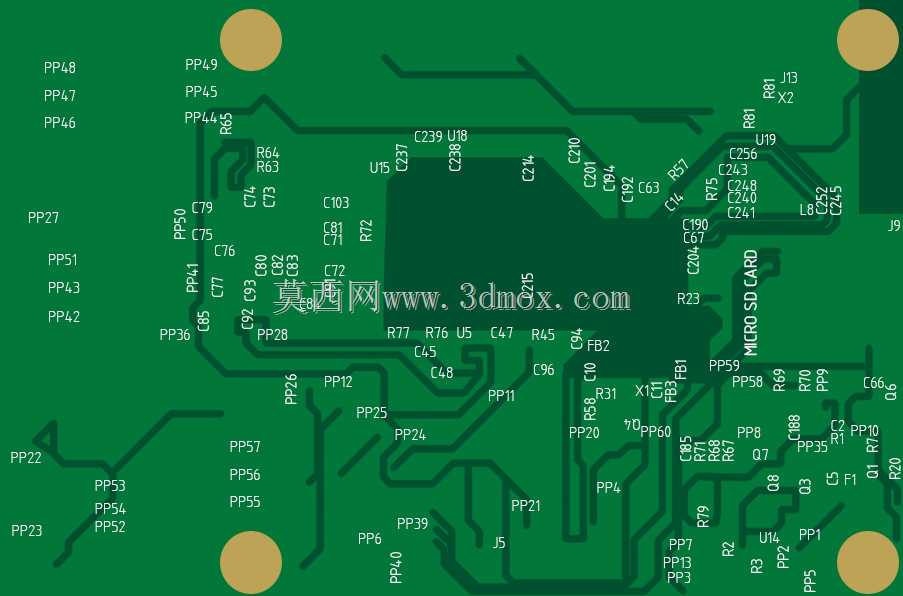

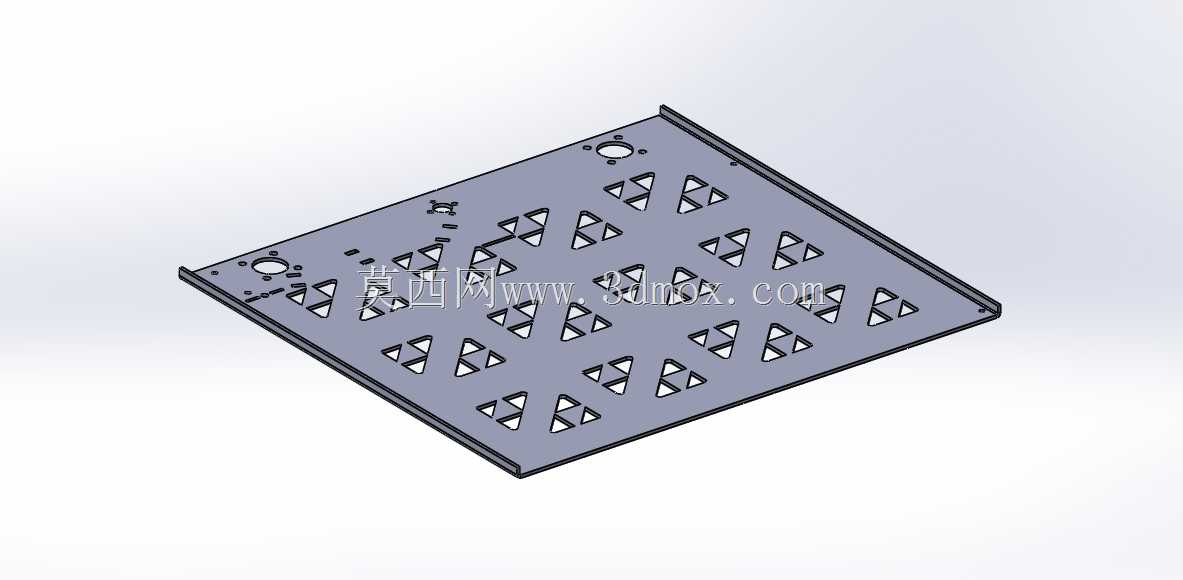

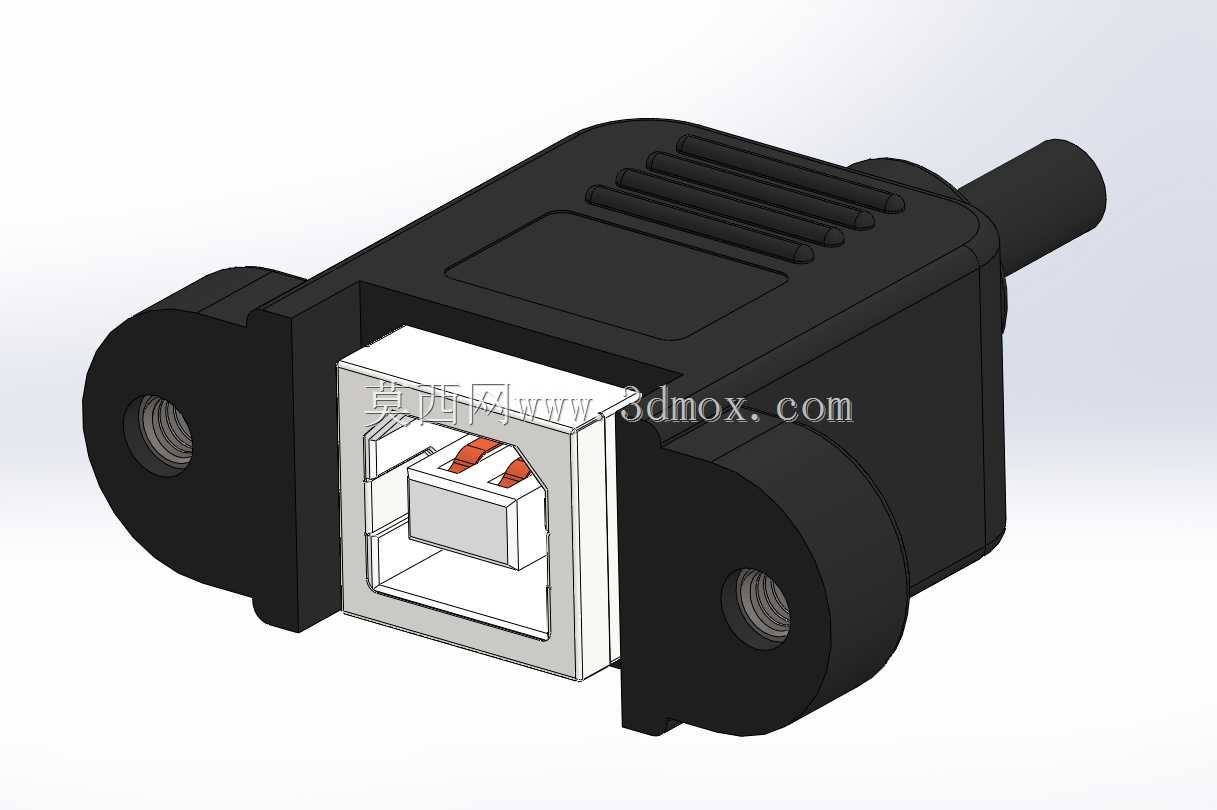

　　设计思路上，机架并非只追求外形紧凑，而是兼顾零件加工、装配顺序和可调试性。侧板上的开孔用于固定轴座、铰链、线束接头和通风元件，底部加强区域用于承受平台、电机和钣金件重量。设备侧面预留维护开口，便于在后期更换喷嘴、清理喉管、调整同步带张力或检查限位开关。电气控制部分靠近背板和侧板布置，使电机线、传感器线和加热线能够沿框架边缘走线，减少与运动部件交叉干涉。前面的显示屏安装在操作者站立或坐姿都容易观察的位置，旋钮和接口区域与高温腔体保持距离，操作逻辑更符合日常调机习惯。

　　安装边界方面，整机属于台式设备，占地面积以长方形投影为基础，四周需要保留开门、抽拉维护板和散热通风的间隙。背部不能完全贴墙，原因是电机、驱动板和电源区域需要空气流通；左右侧也应留出手部接近紧固件和接插件的空间。上部不宜堆放重物，以免影响机架变形或阻碍上盖开启。设备就位时，底部支撑面需要保持水平，平台调平范围只用于补偿小幅倾斜，不能替代工作台面的基础平面度。若在连续生产环境中使用，还应在设备前方预留取件和清理平台的操作空间，侧面保留耗材架或料丝导入路径。

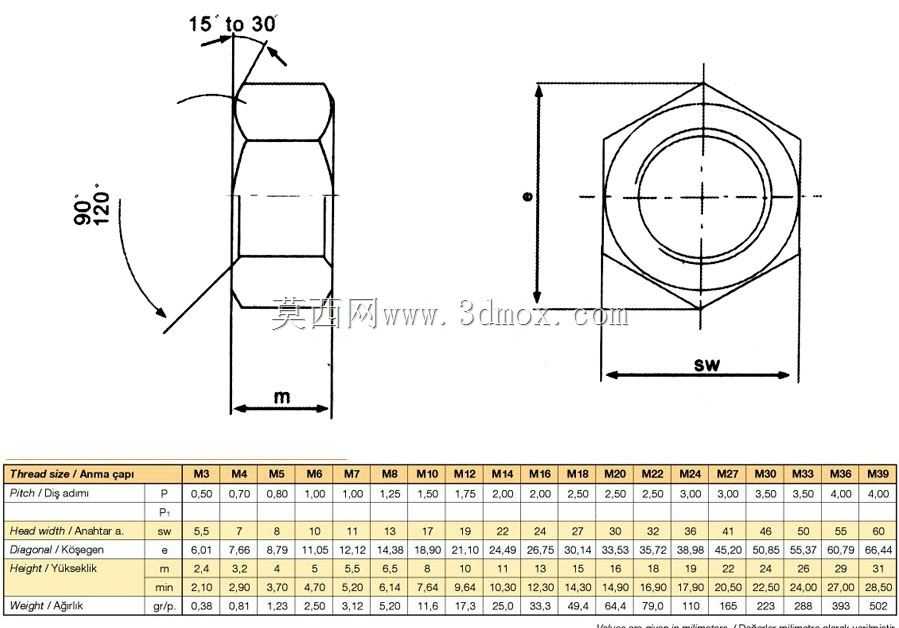

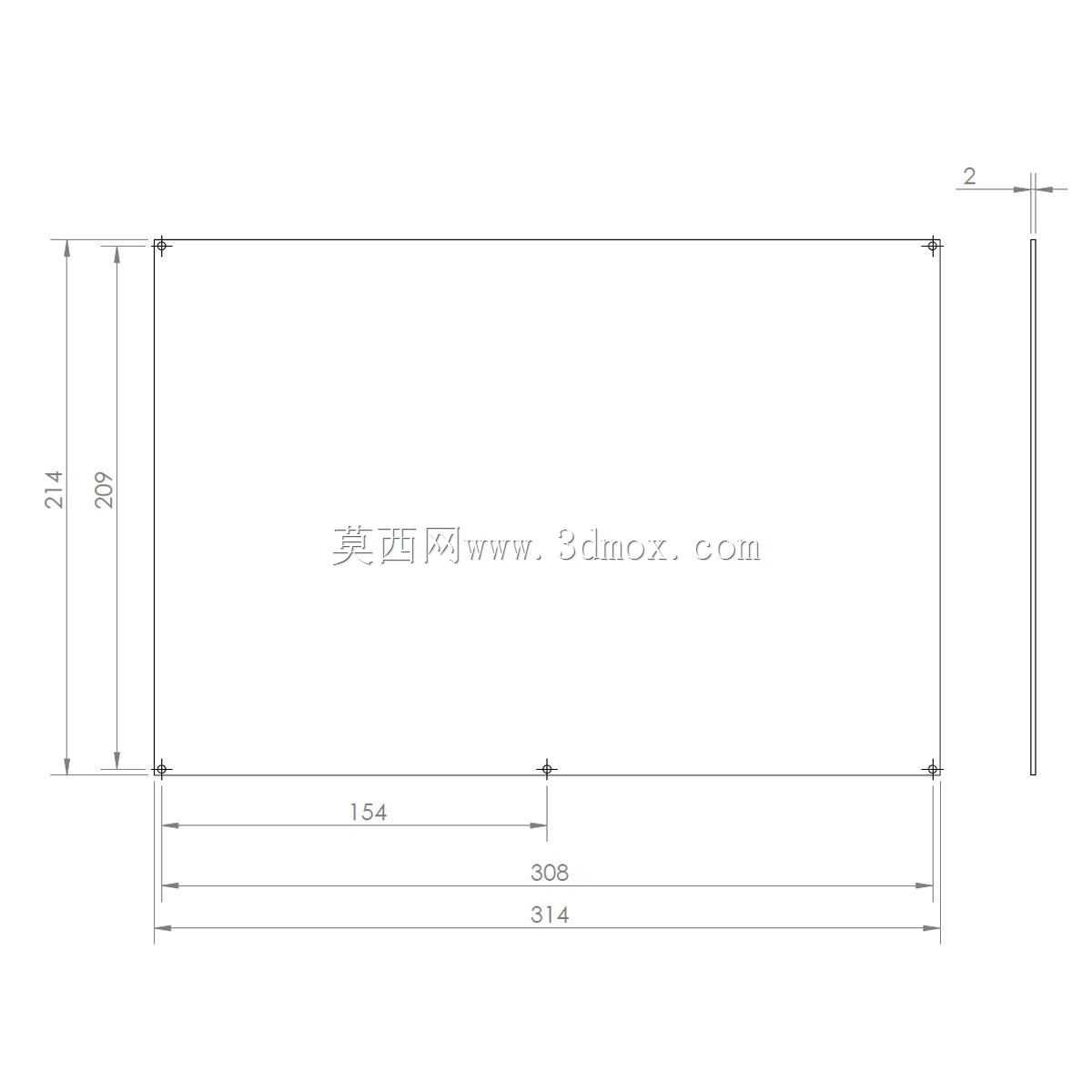

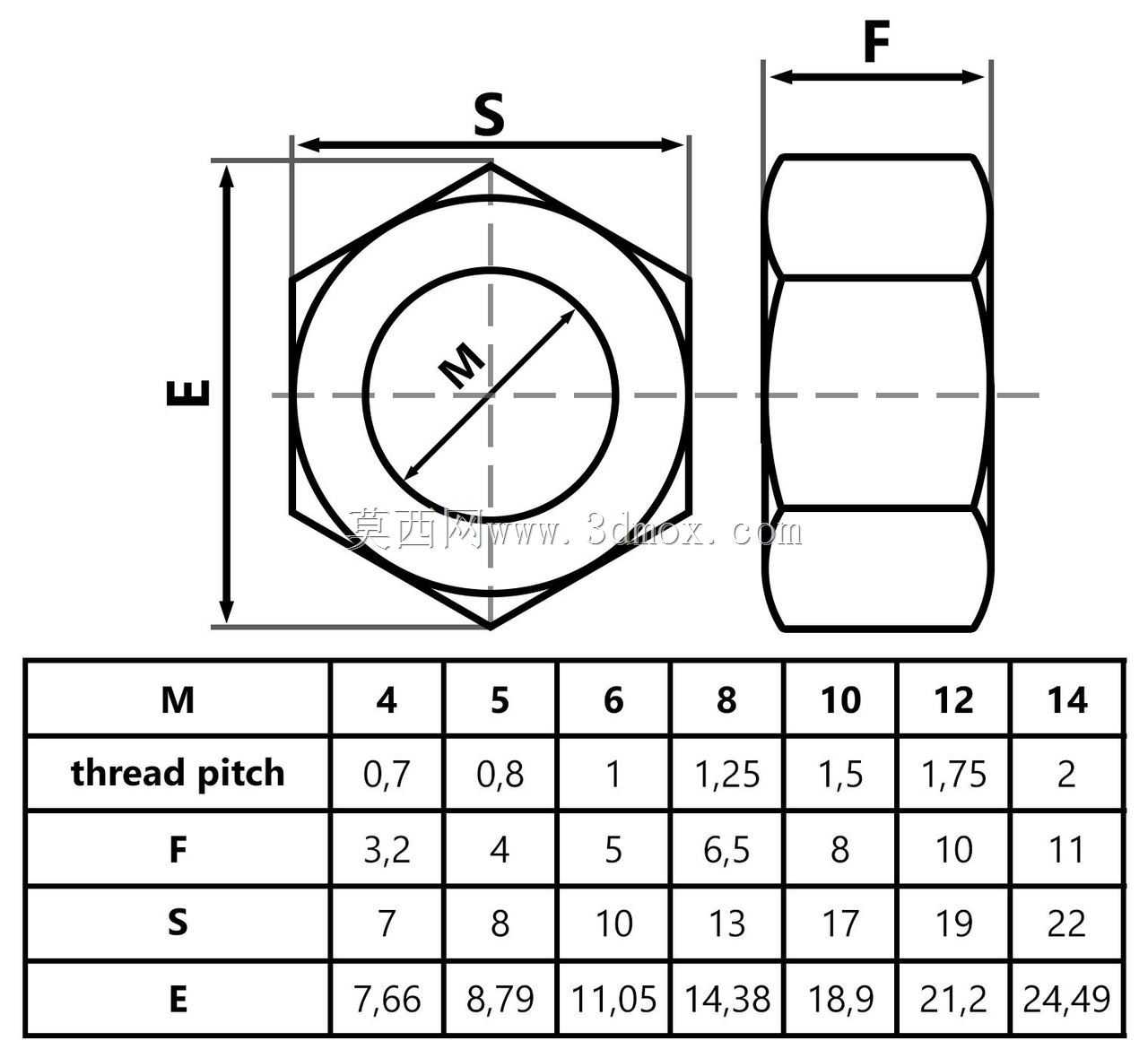

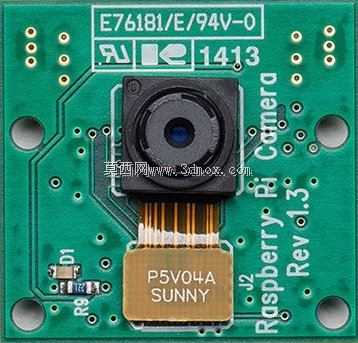

　　从结构建模角度看，该方案把钣金罩、型材或板材框架、直线运动件、紧固件、电气元件和打印执行机构全部纳入同一装配关系，能够用于检查轴系干涉、皮带走向、门板开启角度、线束折弯以及维护拆装顺序。成型区位于设备中心，喷头与平台之间的运动包络需要在三维环境中逐帧确认，尤其要关注喷头在极限位置时与平台夹块、机架立柱、线束接头的距离。热床支架的固定孔位应兼顾不同平台尺寸扩展，电机座则要提供少量张紧调节量，避免装配误差累积后无法补偿。

　　该设备的核心用途是将三维数字模型逐层堆积为实体样件，可用于结构验证、工装夹具制作、教学演示、创意零件加工和小型功能件试制。封闭结构提升了过程稳定性，箱式机架提高了运动部件防护性，正面人机界面降低了操作复杂度。对结构设计人员而言，这套模型的价值不只在外观呈现，更在于它完整表达了桌面增材制造设备从机架基准、轴系布置、热端安装到维护边界的工程逻辑，可作为同类FDM设备开发、改型和装配校核的参考结构。
