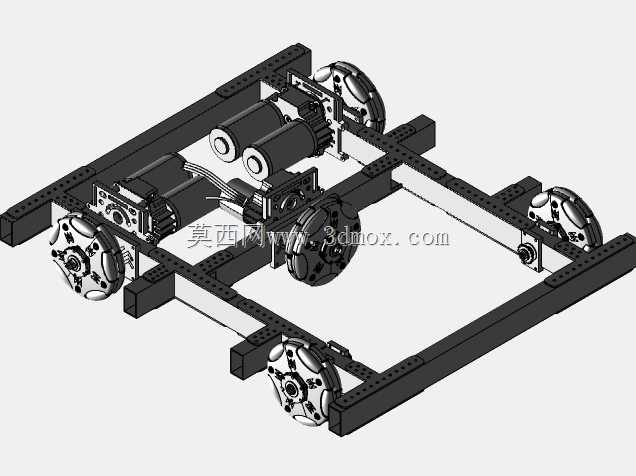

FRC竞赛用H型四轮驱动底盘框架结构

该轮式行走框架主要面向青少年机器人竞赛场景设计，是FRC赛事机器人的核心承载基体，承担动力输出、部件安装、载荷传递的核心作用，整体采用镂空式型材拼接结构，在保证结构刚性的前提下尽可能降低整体自重，适配竞赛场景下对机器人启动加速度、移动灵活性的严苛要求。框架采用对称式H型布局，四个行走轮分别布置在框架四角位置，双驱动电机横向布置在框架中部横梁区域，通过传动结构将动力同步传递至两侧车轮，这种布局能大幅缩短传动路径，减少动力传递过程中的损耗，同时让整车重心集中在框架几何中心附近，避免急停、转向过程中出现侧倾风险。框架主体的安装孔位采用等间距阵列设计，可兼容不同规格的电控元件、执行机构、功能附件的安装需求，使用者可根据当年赛事的任务要求，在框架预留的安装平面上加装机械臂、拾取机构、投射装置等功能组件，无需对主框架进行二次打孔加工，大幅缩短参赛机器人的装配调试周期。框架的型材截面经过针对性优化，可适配2毫米不锈钢板材或者3毫米厚铝板材的数控切割加工，加工完成后仅需通过标准紧固件即可完成整体拼接，不需要额外设计焊接工装，降低小批量制作的加工门槛。框架的轮系安装位预留了足够的避震结构安装空间，可根据赛场地面的平整程度选配不同硬度的避震阻尼件，保证车轮在不平整场地上也能保持足够的抓地力，避免动力输出出现打滑空转的情况。框架中部预留的电池安装位做了下沉式设计，进一步降低整车重心高度，提升高速移动过程中的行驶稳定性，走线槽沿型材内侧布置，可将动力线、信号线规整收纳在框架内部，避免竞赛过程中线路被其他参赛机器人剐蹭脱落。框架的外侧边缘做了圆角过渡处理，避免碰撞过程中尖锐边角对其他设备或者人员造成损伤，同时所有安装孔位都做了沉头设计，紧固件安装完成后不会突出框架表面，减少竞赛对抗中的卡滞风险。
