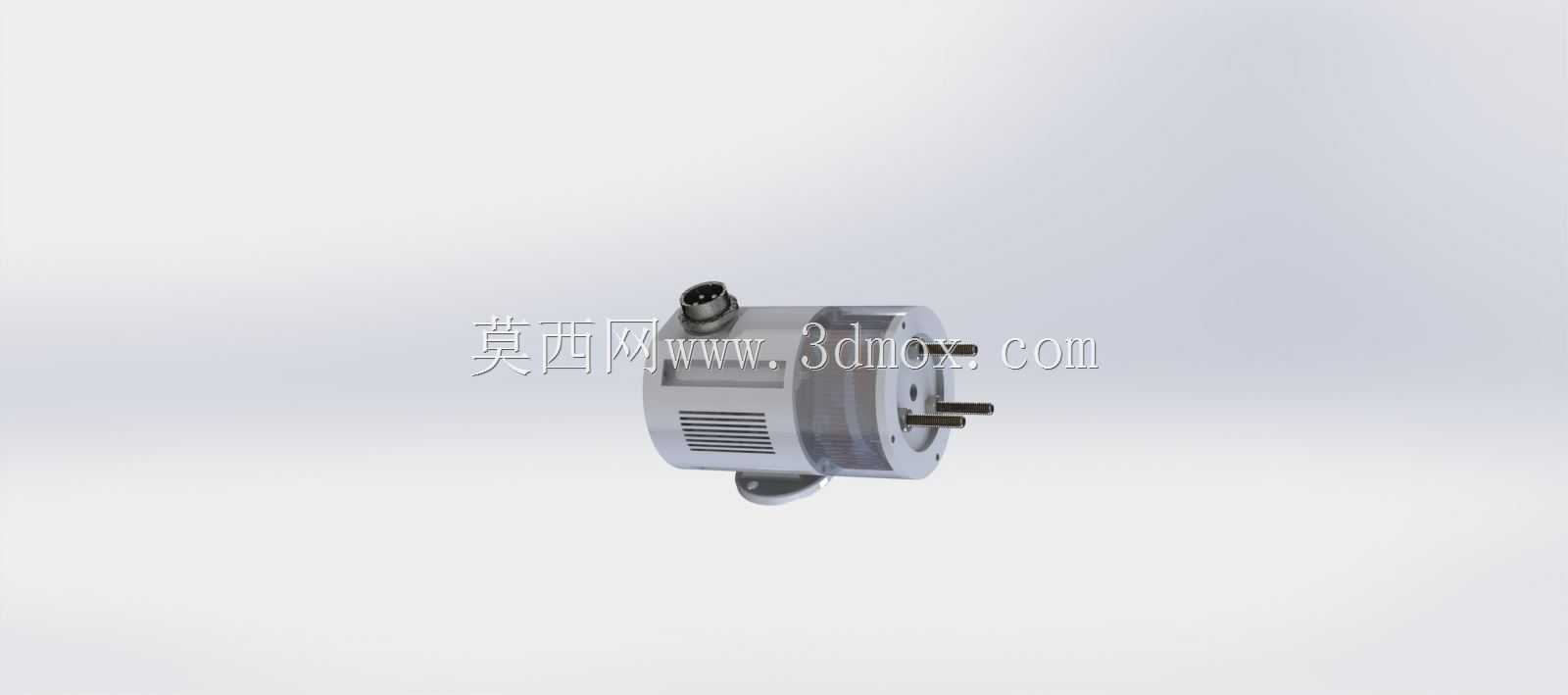

Nema14步进电机配套行星减速齿轮箱

　　这套行星齿轮箱是直接匹配Nema14规格步进电机的减速传动单元，在小型自动化设备、桌面级数控装置、创客自制运动机构里的使用场景非常普遍。日常做小型滑台、桌面雕刻机进给轴、微型分拣机构、3D打印机挤出端或者小负载旋转工位的时候，裸步进电机往往存在输出扭矩不足、低速带载容易丢步、直连负载时转速区间不匹配的问题，这套行星减速结构刚好在电机和执行负载之间做扭矩放大与转速匹配，不需要额外占用过大的安装空间，就能把小尺寸步进电机的输出能力拉到适配轻负载工业动作的水平。

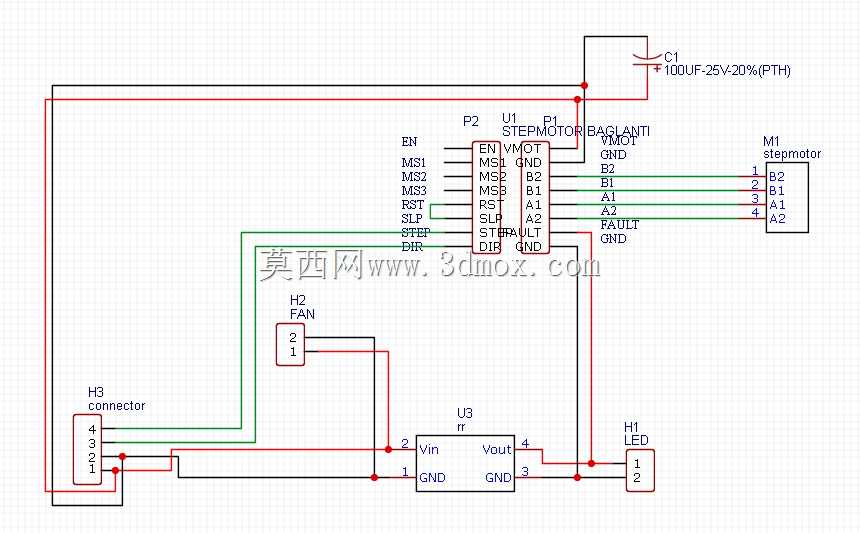

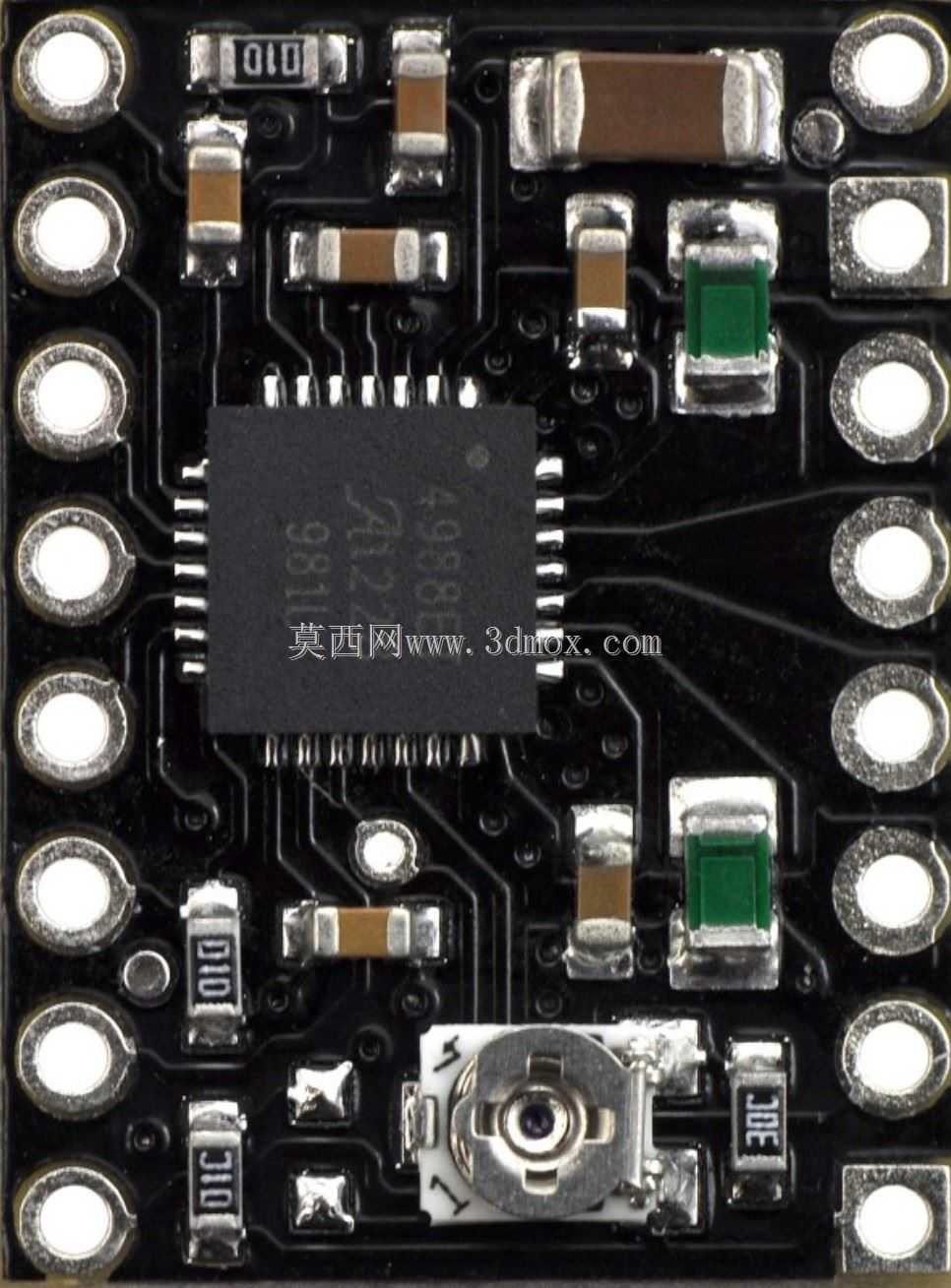

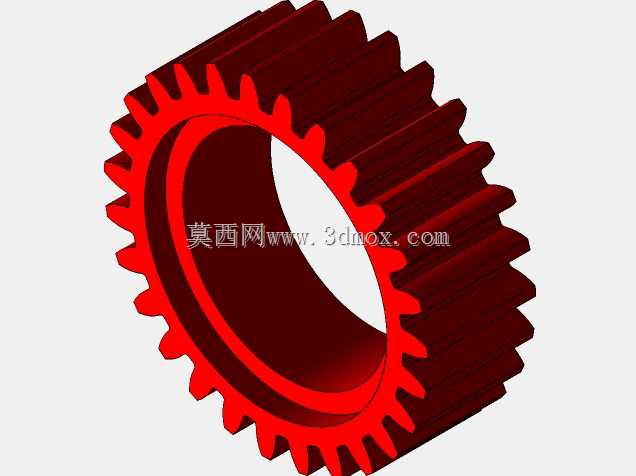

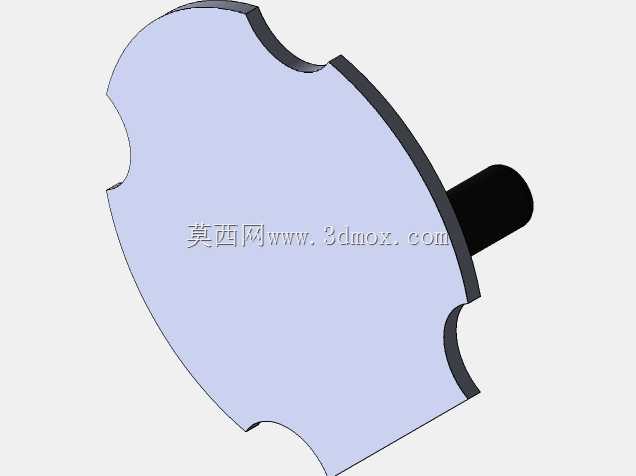

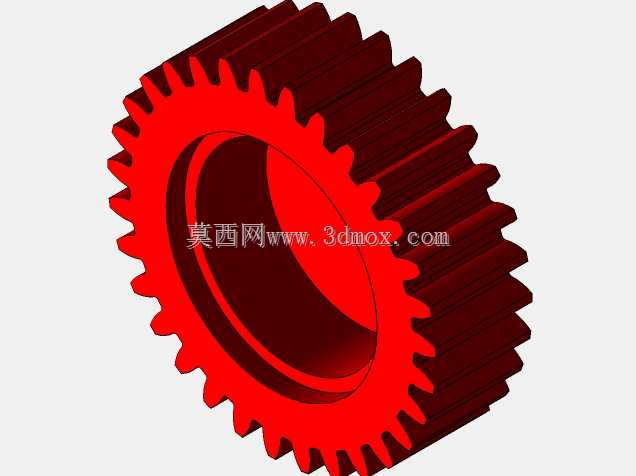

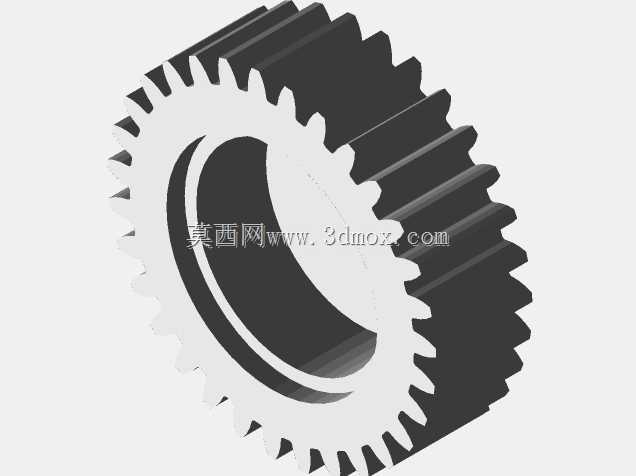

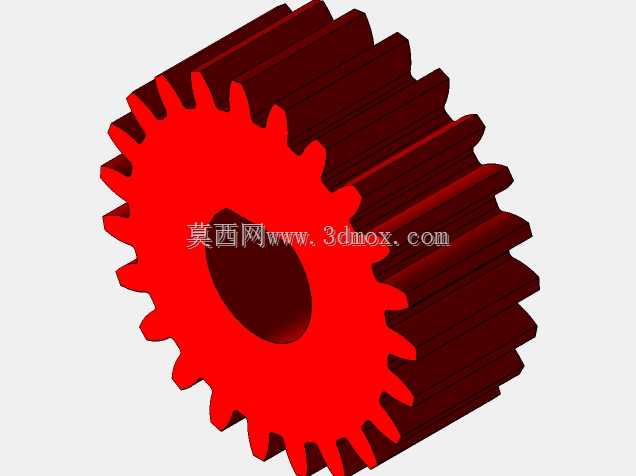

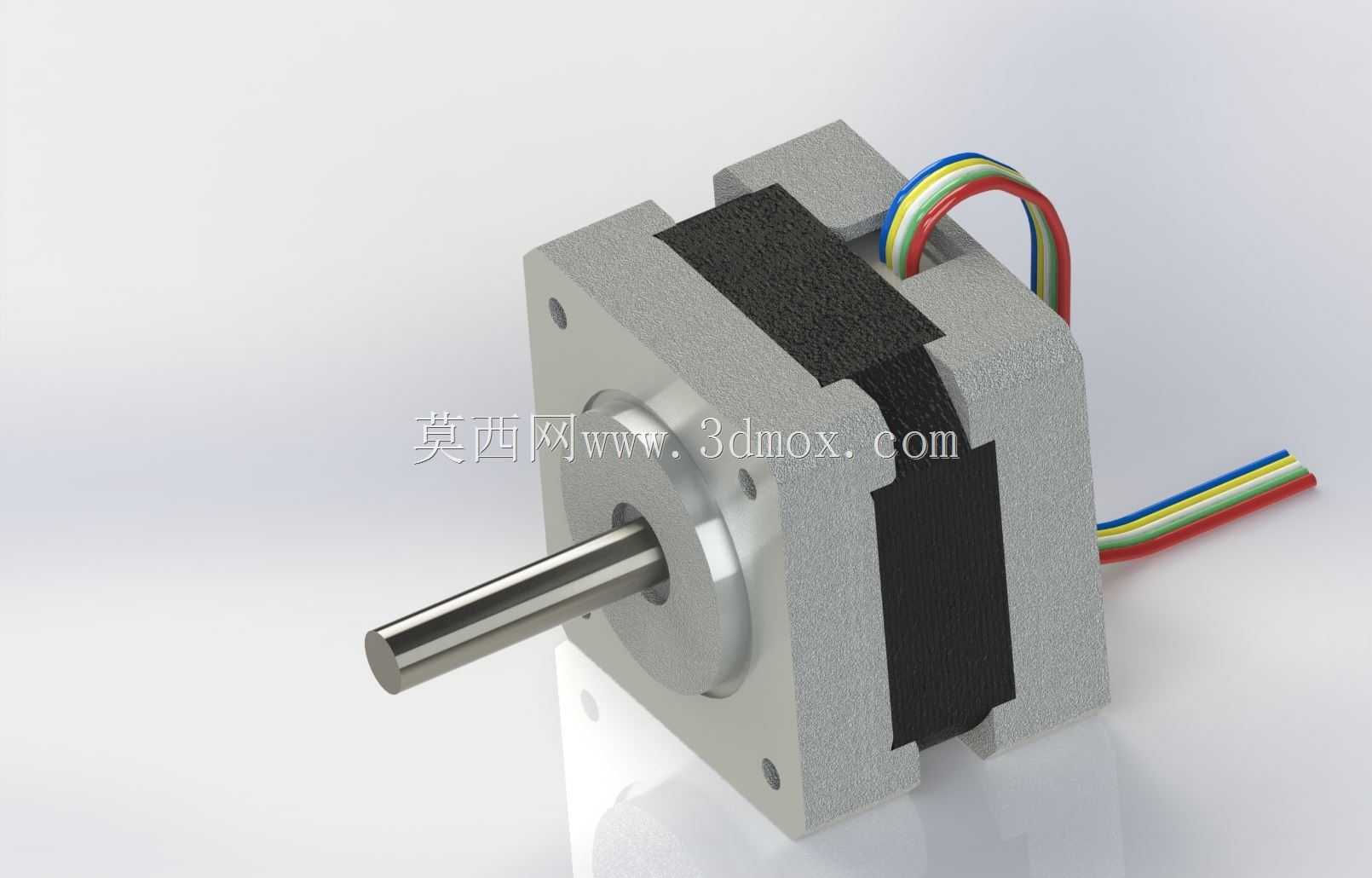

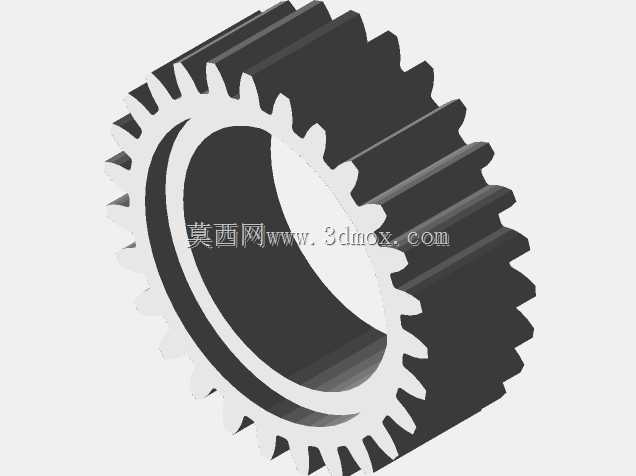

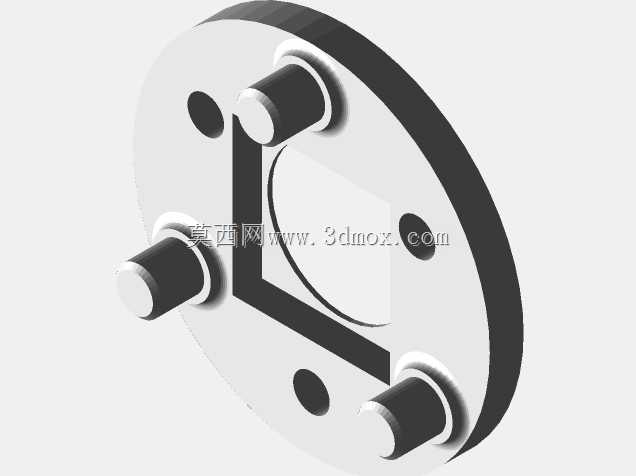

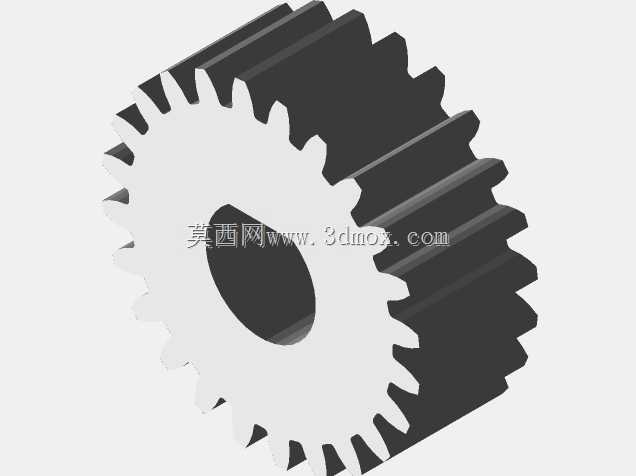

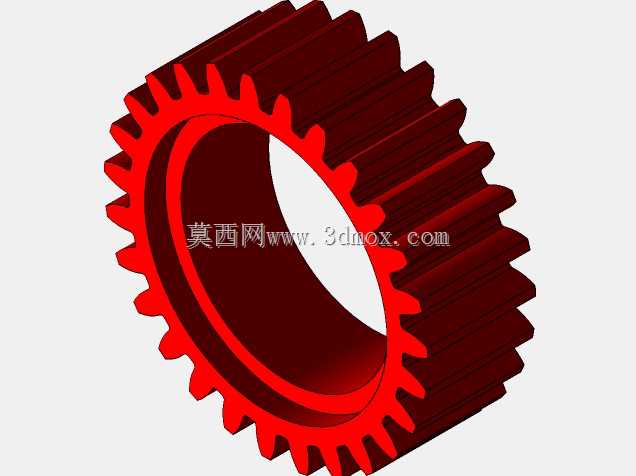

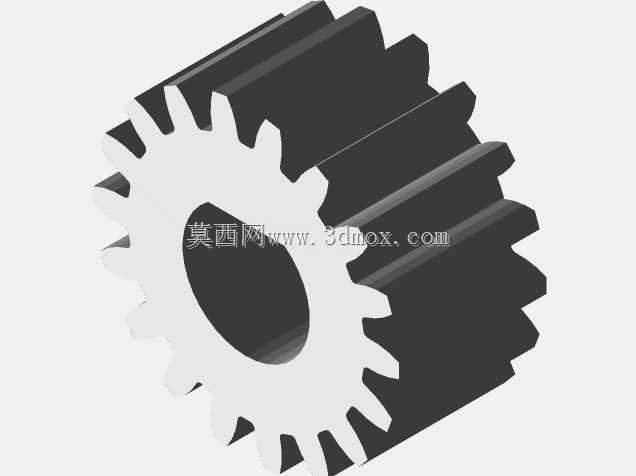

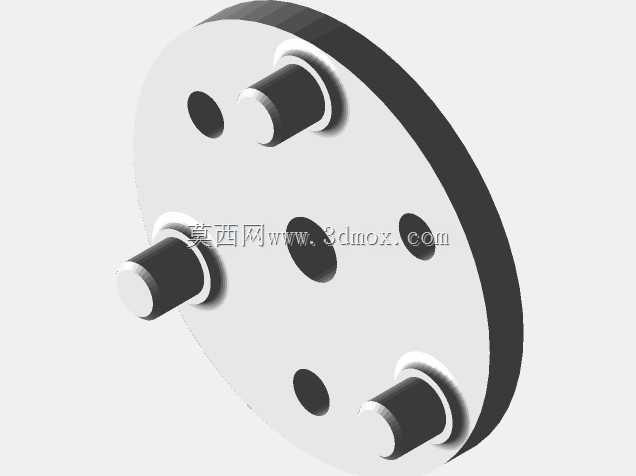

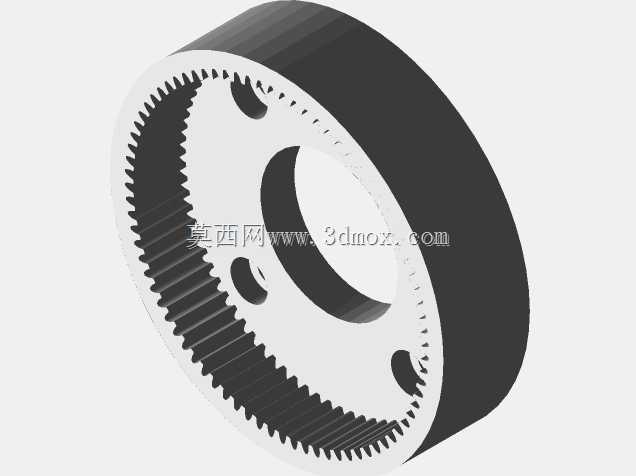

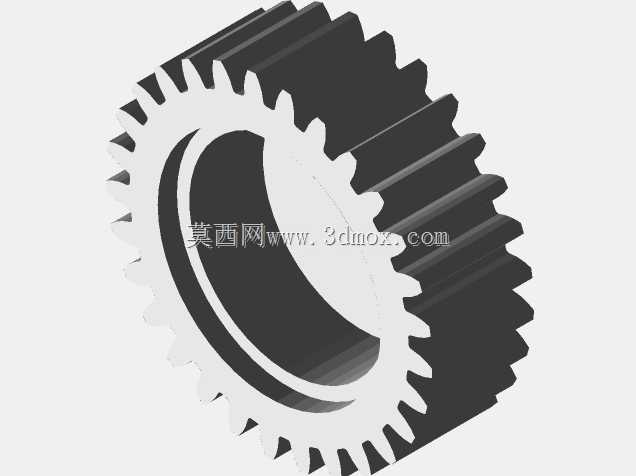

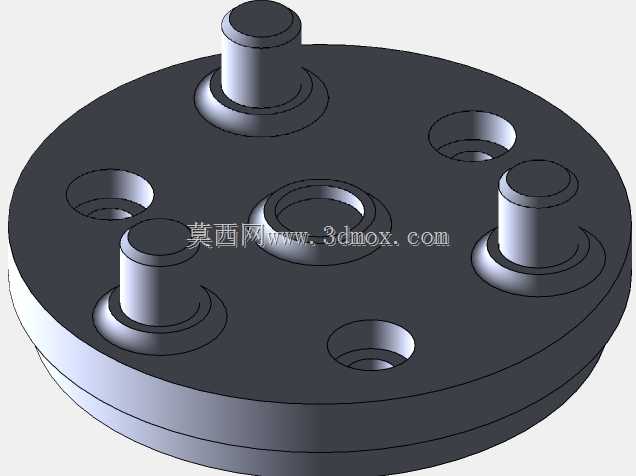

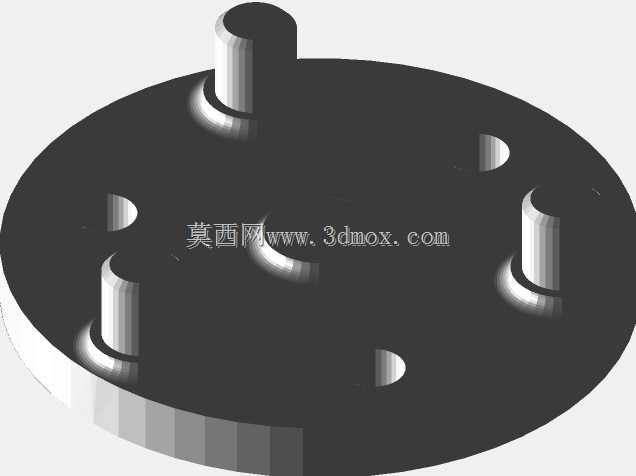

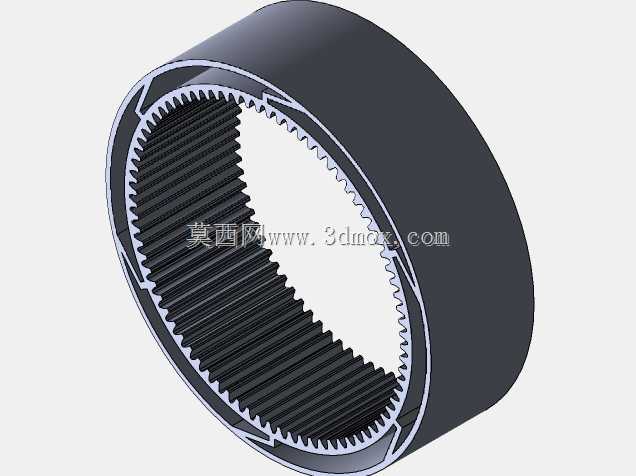

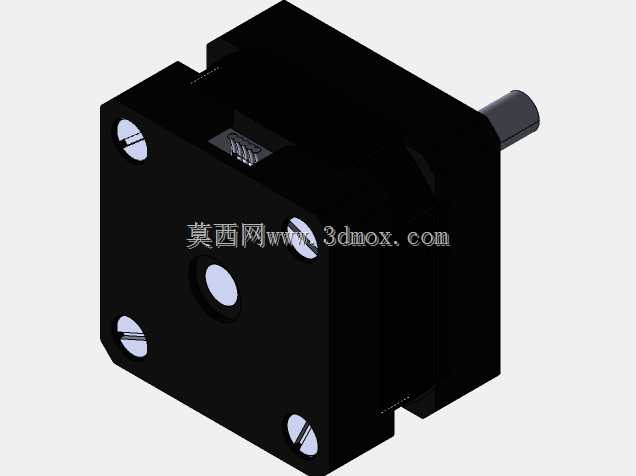

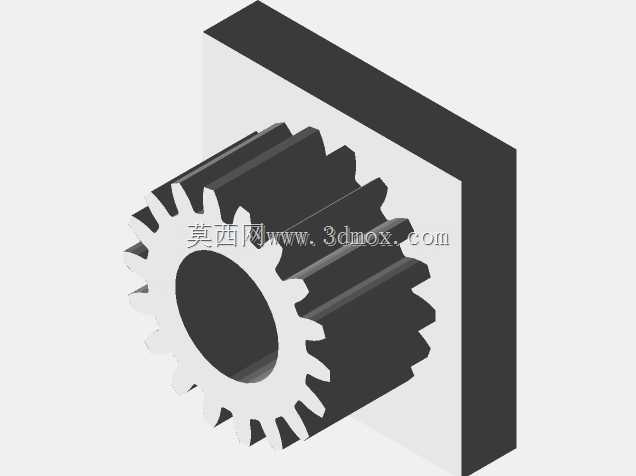

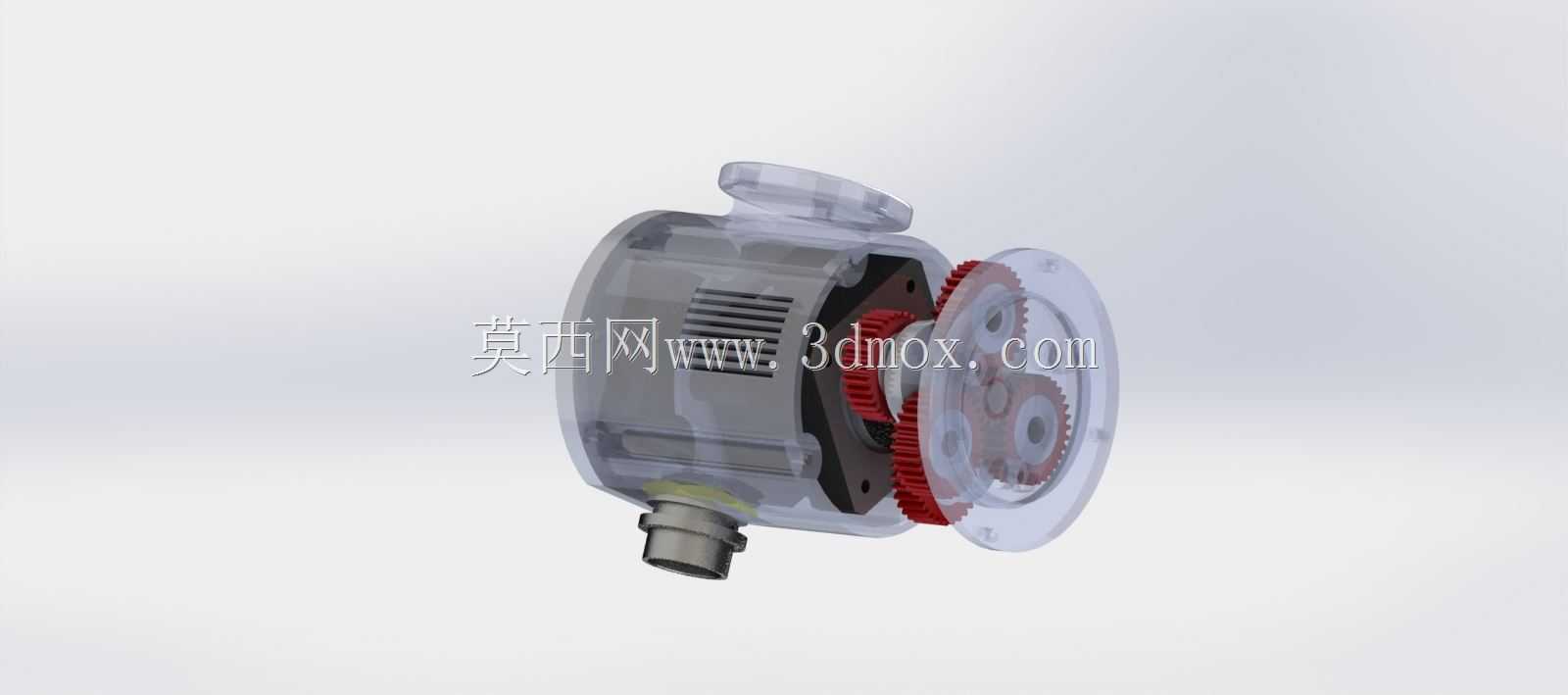

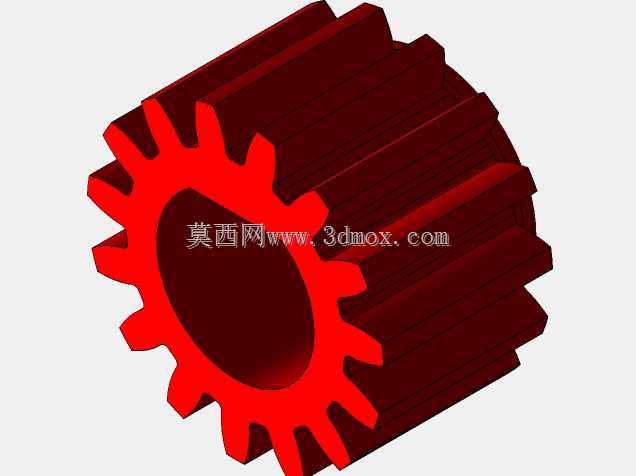

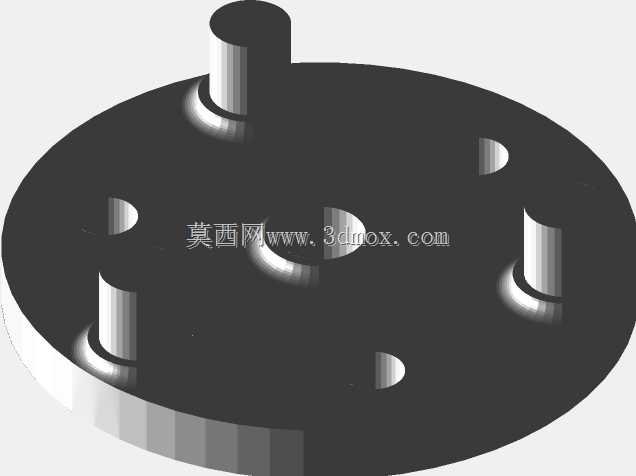

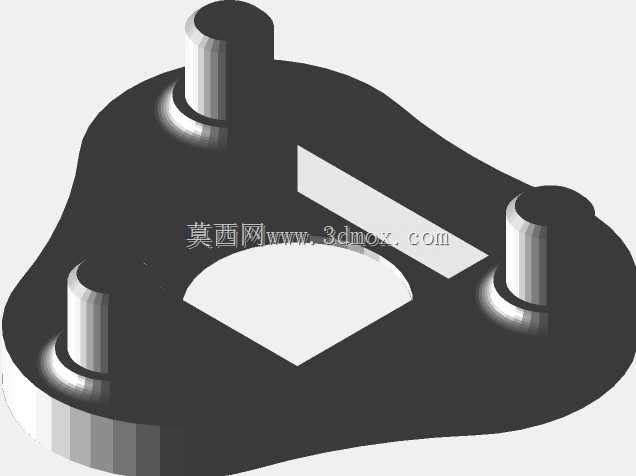

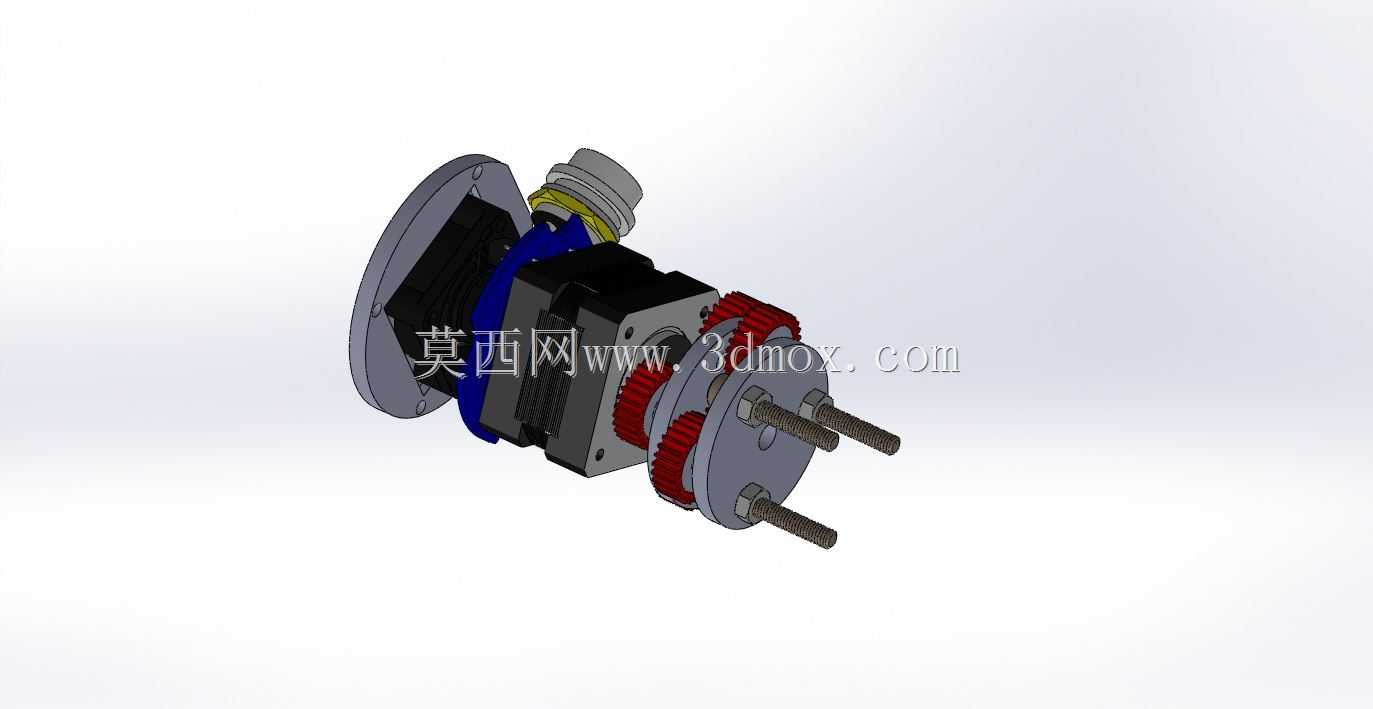

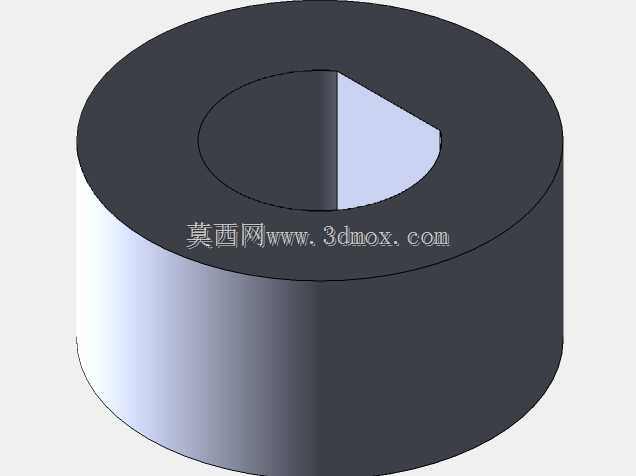

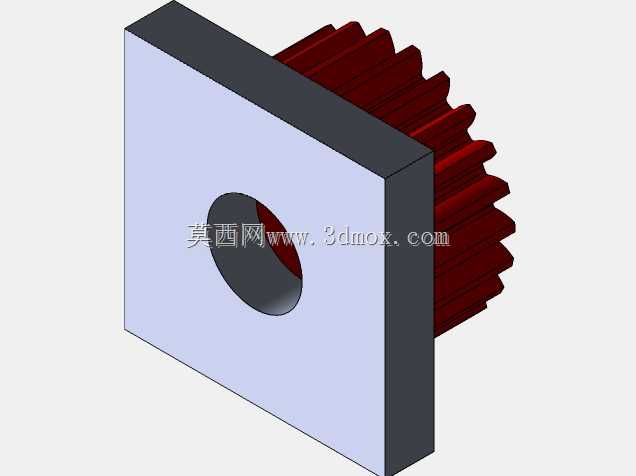

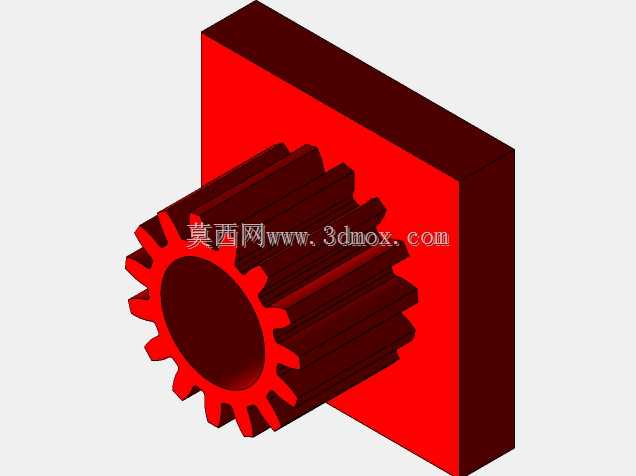

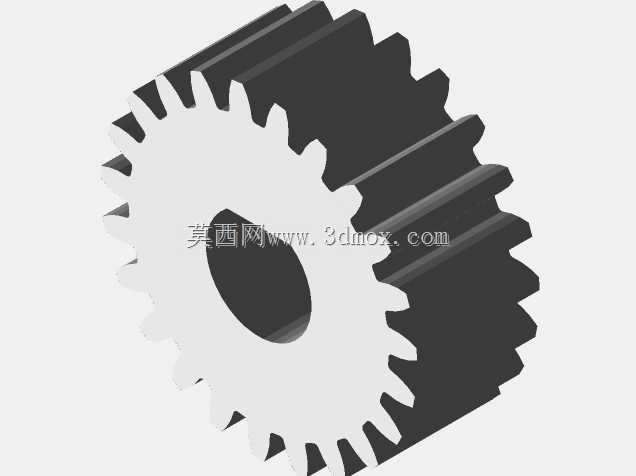

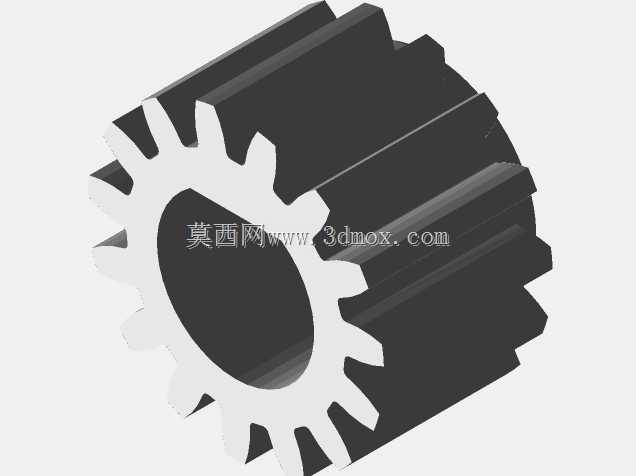

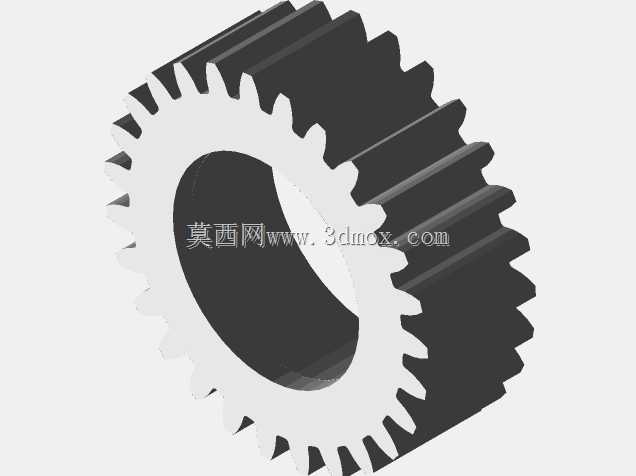

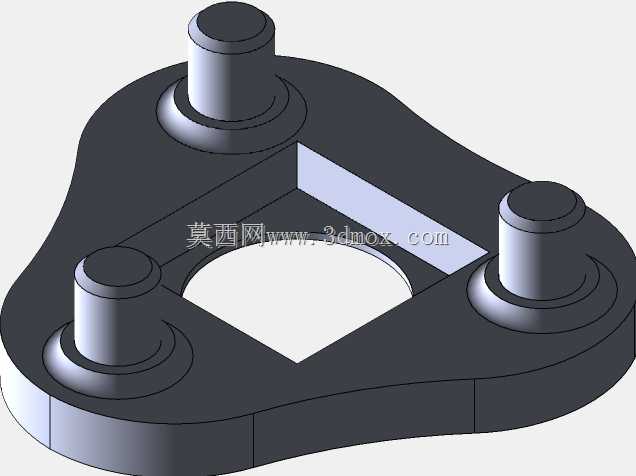

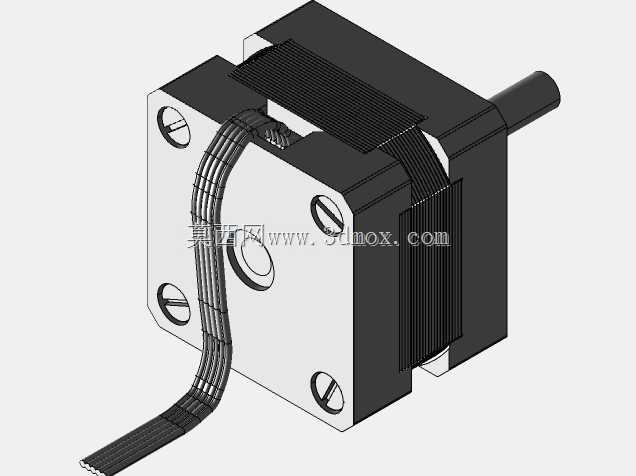

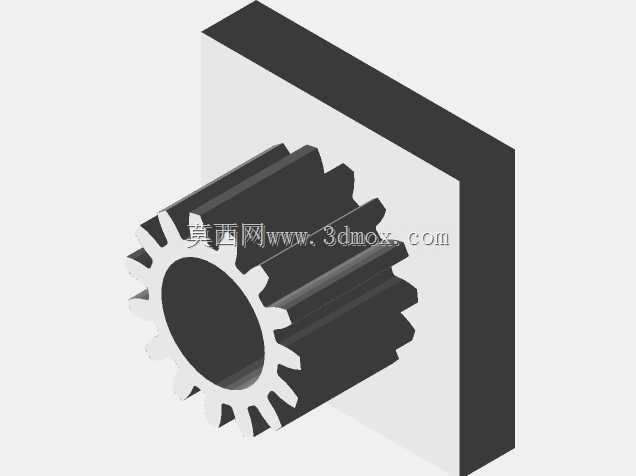

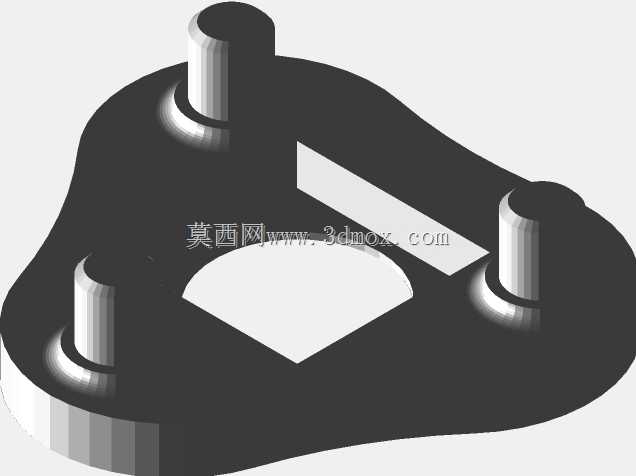

　　从结构设计思路来看，整套机构采用经典行星轮系布局，输入端直接对接Nema14步进电机的输出轴法兰，电机端面的安装孔位和齿轮箱输入端的定位止口做了对应匹配，装配时不需要额外做转接板，电机轴插入太阳轮定位孔后锁紧周向固定件，再把法兰贴合锁紧紧固件即可完成动力输入对接。轮系部分采用多级行星减速排布，太阳轮居中带动周向均匀布置的行星齿轮，行星轮同时和内齿圈啮合，行星架作为最终动力输出端，这种布局的核心优势是所有齿轮的啮合力沿径向对称分布，输入轴和输出轴保持同轴，运转时的径向不平衡力远小于普通平行轴减速箱，振动和噪音在小尺寸传动场景下控制表现更好，而且多齿同时啮合的特性让整体承载能力比同体积的定轴齿轮减速更高，抗短时冲击负载的能力也更强。

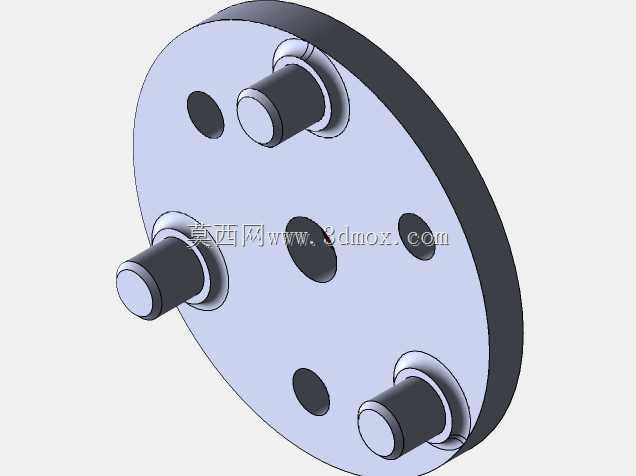

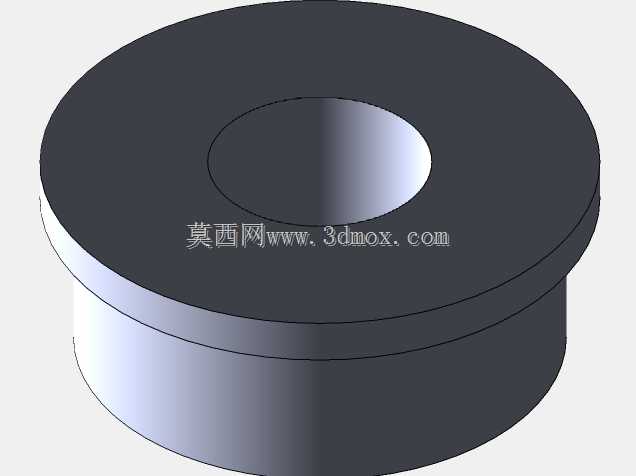

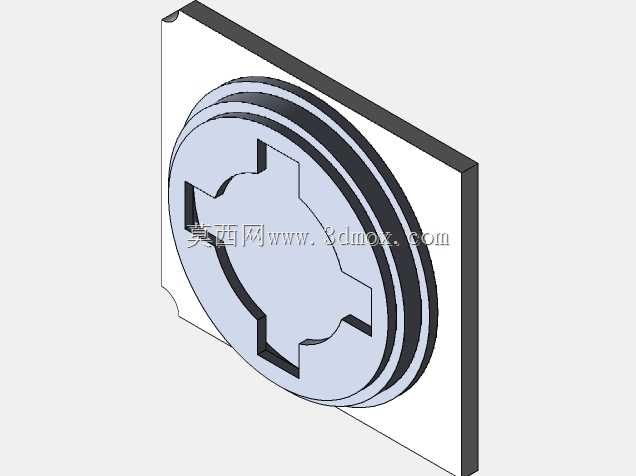

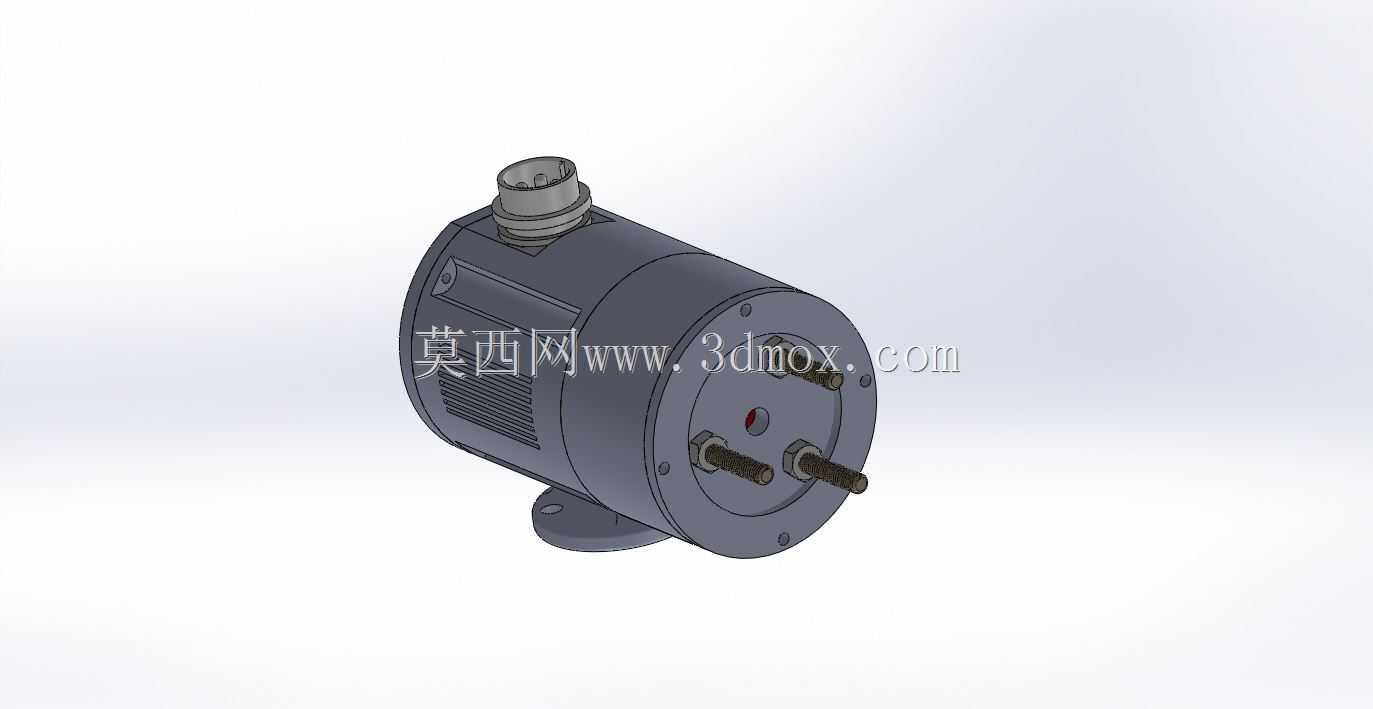

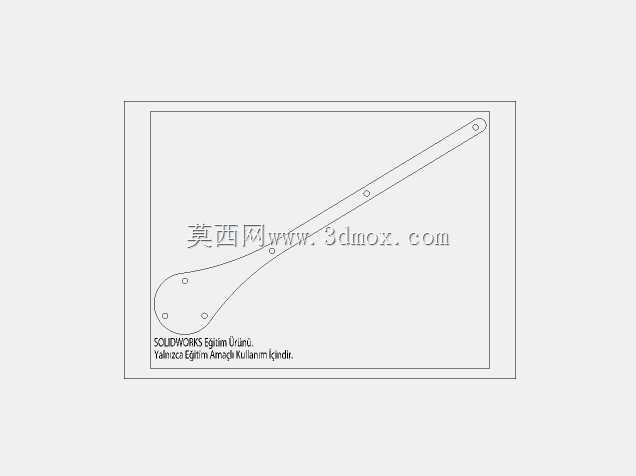

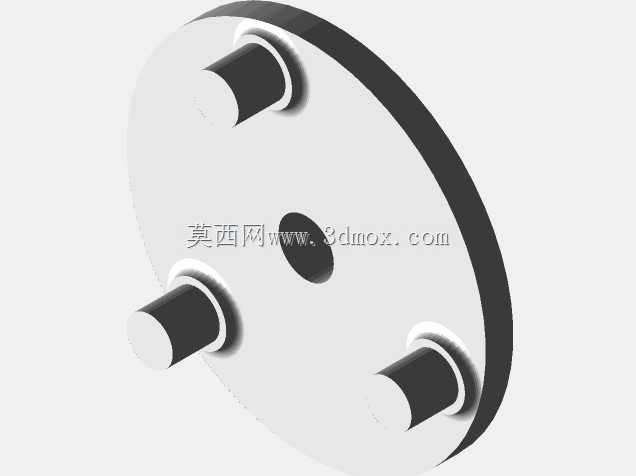

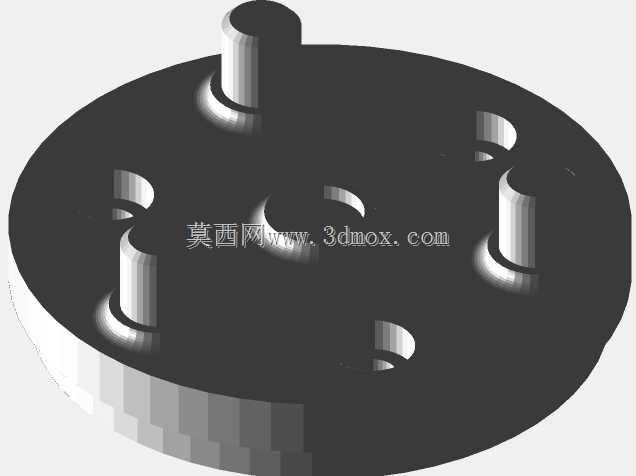

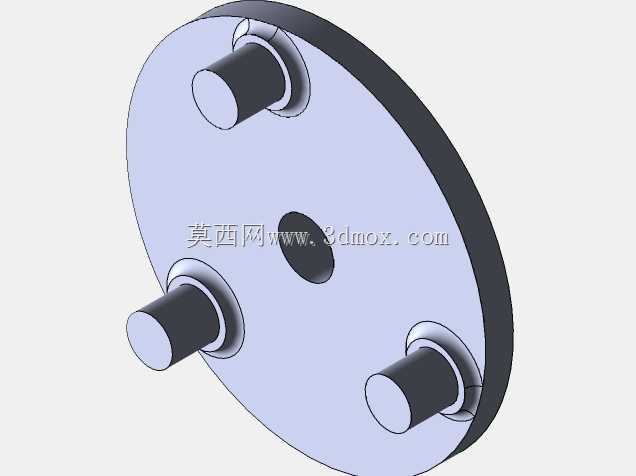

　　考虑到小批量自制、教学验证以及桌面设备快速迭代的需求，这套结构的所有壳体、轮系支撑件、输出端连接座都预留了3D打印成型的工艺余量，选用LF-1150ZZ轴承作为行星轮的回转支撑，轴承的内孔和行星轮轴做小间隙过渡配合，轴承外圈嵌入行星架的对应安装槽位，既保证行星轮自转时的回转精度，也能承受齿轮啮合产生的径向力，避免塑料打印件直接作为回转摩擦面出现快速磨损。齿轮参数在设计时就兼顾了3D打印的成型特性，齿顶预留了足够的壁厚避免打印后齿部脆断，齿侧间隙控制在合理范围，既不会因为间隙过大导致回程间隙超标影响定位精度，也不会因为打印件的轻微形变出现运转卡滞。输出端采用带外螺纹的双轴伸法兰结构，输出法兰上预留了多个安装孔位，执行端的摆臂、滚轮、夹具或者丝杠连接件可以直接通过紧固件锁附在输出面上，伸出的螺纹轴段可以配合螺母做轴向限位，或者直接穿过负载的安装孔做拉紧固定，适配多种不同的终端连接形式，不需要用户额外二次加工输出转接件。

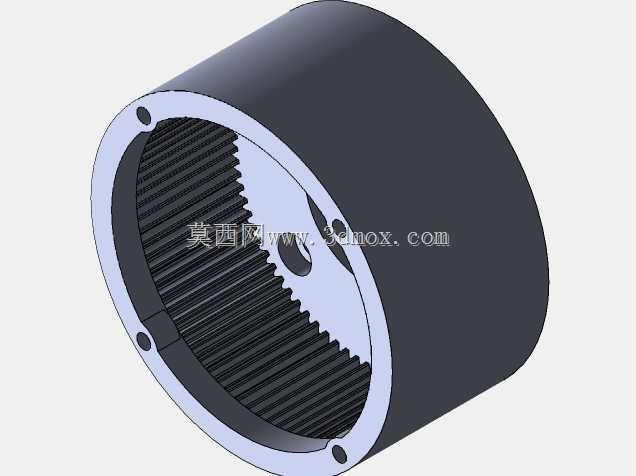

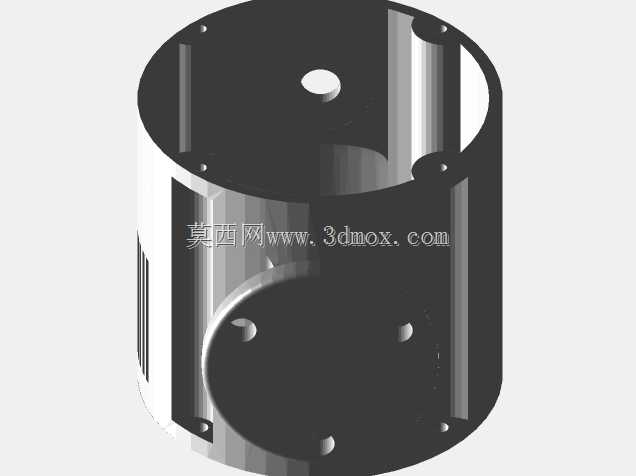

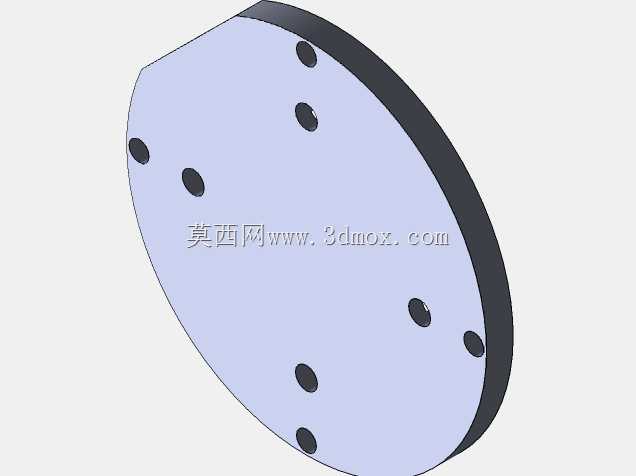

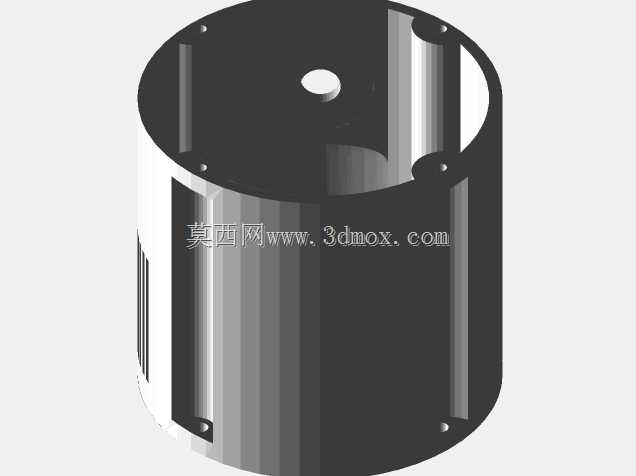

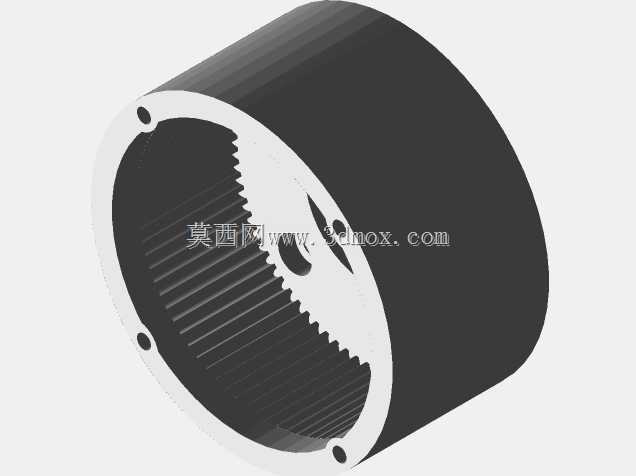

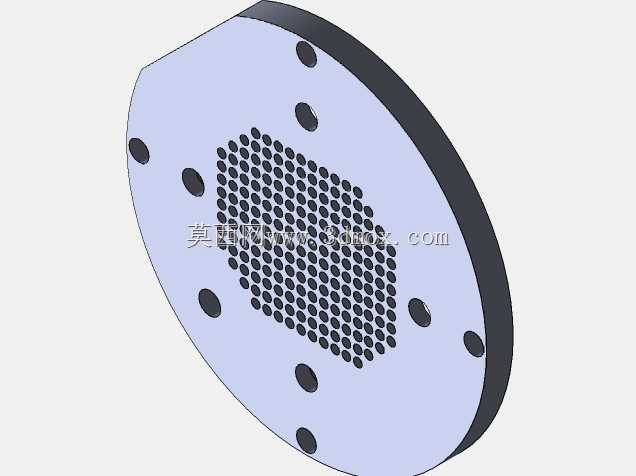

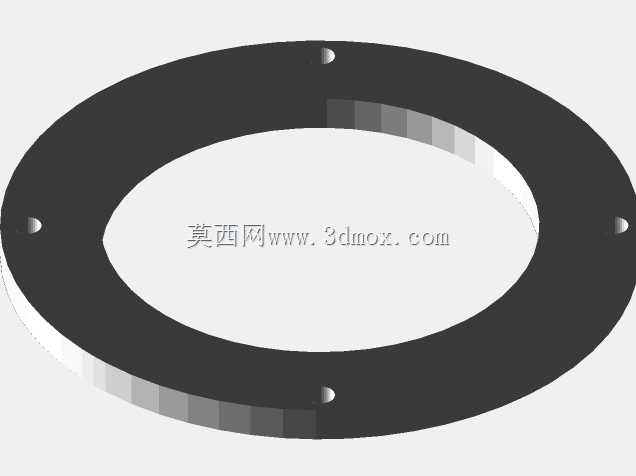

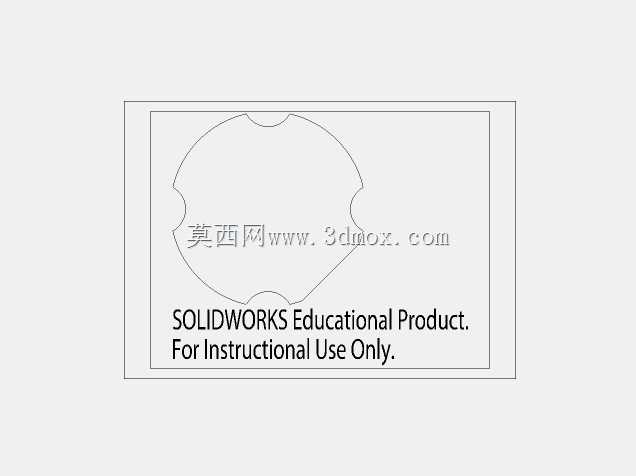

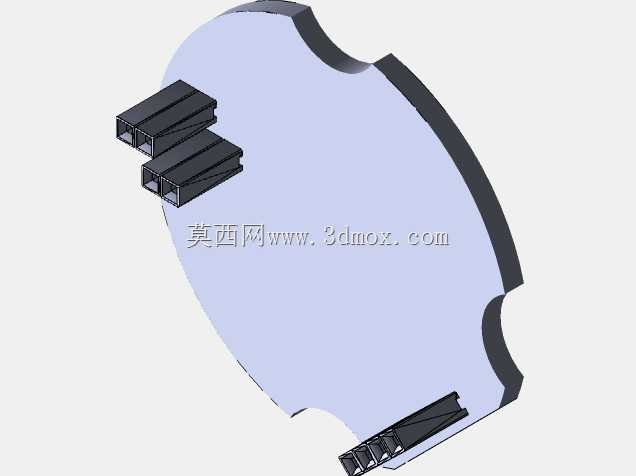

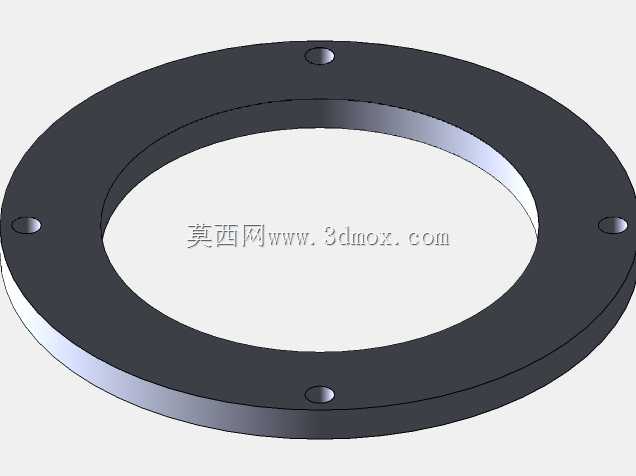

　　安装边界方面，输入端的法兰轮廓完全贴合Nema14步进电机的标准安装尺寸，电机本身的安装孔距、止口直径都和行业通用规格保持一致，整套减速箱装配完成后，径向最大轮廓尺寸略大于电机本体的方形外廓，轴向总长度在电机原有长度基础上增加减速轮系的堆叠厚度，在布局小型设备的时候，只需要在电机输出侧预留出对应齿轮箱长度的轴向空间，径向不需要额外留出大尺寸避让位，非常适合安装空间局促的桌面设备、内嵌式小型运动模组。内齿圈和箱体的连接采用周向定位卡扣加紧固件锁附的组合方式，装配时先把各级行星轮、行星架、轴承依次叠装入内齿圈内部，再扣合两端的端盖，锁紧周向的固定螺丝即可完成整箱装配，拆解维护时只需要拆开端盖就能更换磨损的齿轮或者轴承，不需要破坏整体安装基座。

　　实际工况使用中，这套减速箱可以把步进电机的输出扭矩按照减速比成比例放大，选配40:1减速比时，电机端的高速低扭矩输出经过轮系转换后，输出端转速降低为电机转速的四十分之一，输出扭矩在忽略传动效率损耗的情况下提升至接近电机额定扭矩的四十倍，足够带动小型传送带滚轮、轻型旋转工作台、小尺寸夹持机构这类需要低转速大扭矩的负载。同轴输出的特性让整套传动链的对中难度大幅降低，装配时只要保证电机和齿轮箱端面贴合，输入输出轴自然保持同轴，不需要像平行轴减速结构那样额外调整带轮或者齿轮的啮合间隙，对入门级结构设计者和自制设备爱好者非常友好。齿轮的啮合位置在封闭箱体内部，日常运行时可以在齿面涂抹少量润滑脂，封闭的壳体能阻挡大部分车间粉尘、打印耗材碎屑进入轮系，延长齿轮和轴承的使用寿命，输出端的轴伸位置可以加装简易密封圈或者防尘垫圈，进一步避免细小杂质进入减速箱内部。整套结构没有复杂的异形曲面和特殊工艺要求，除了标准轴承和紧固件之外，其余结构件都可以通过FDM3D打印完成制作，非常适合用于传动原理教学验证、小型非标设备快速原型制作、小负载自动化工位的动力传动配套。
