手动圆板牙套丝器长柄操作工装

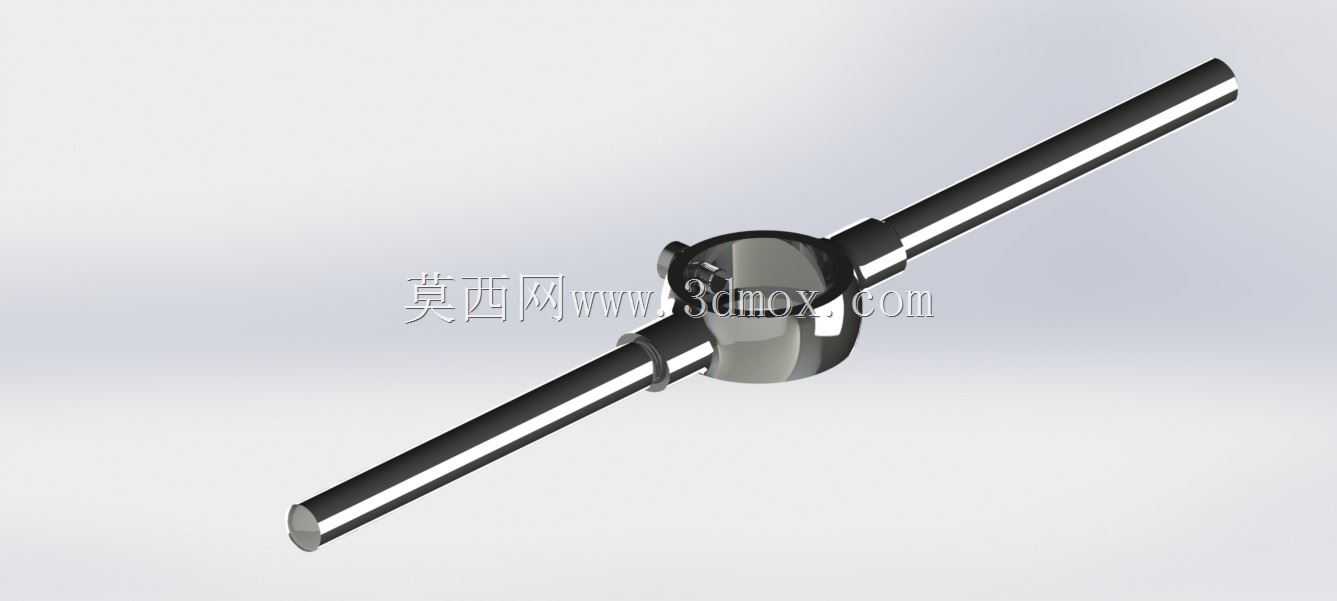

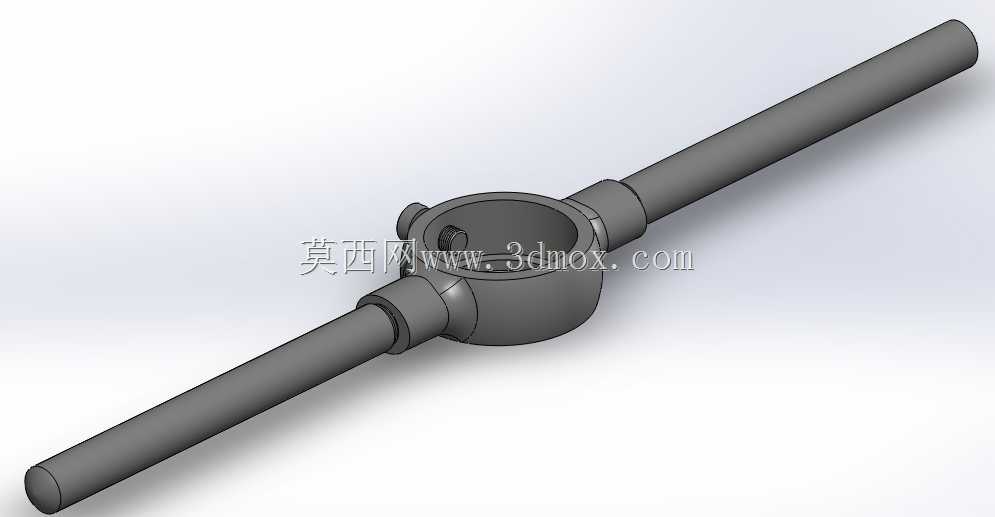

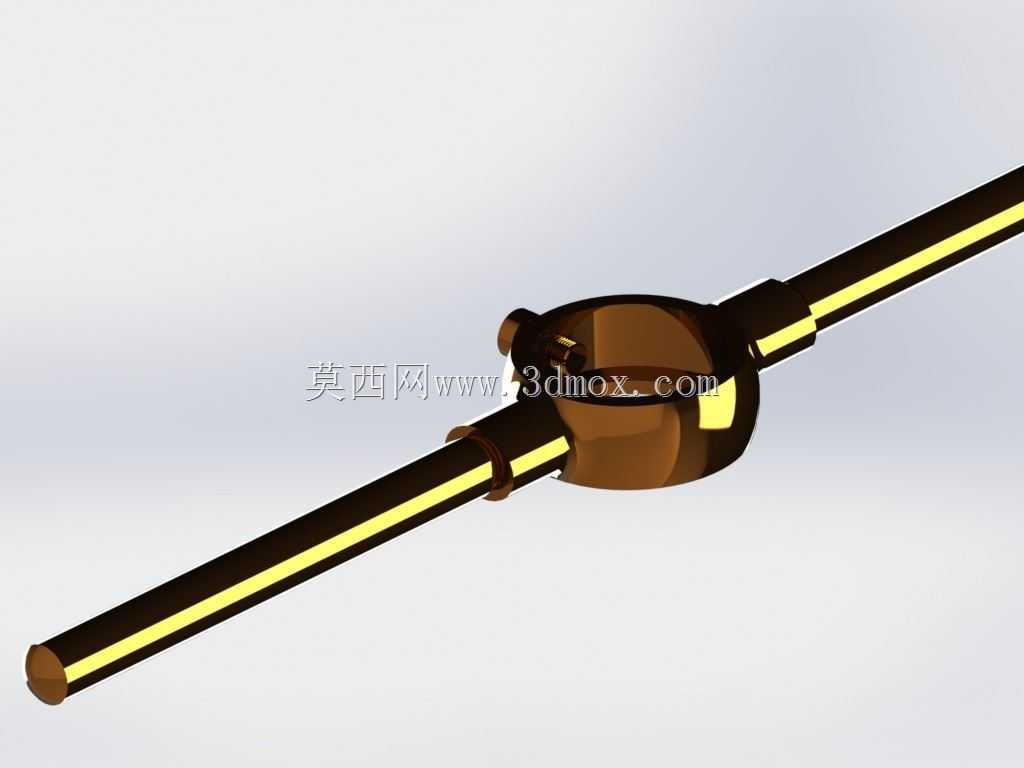

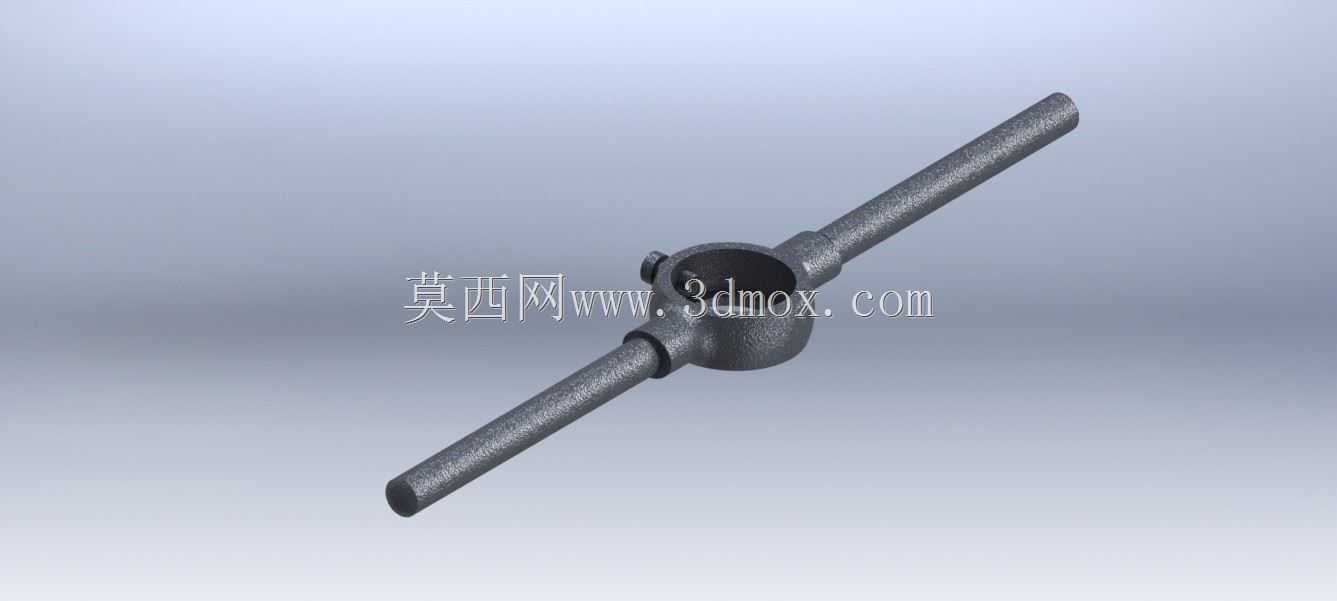

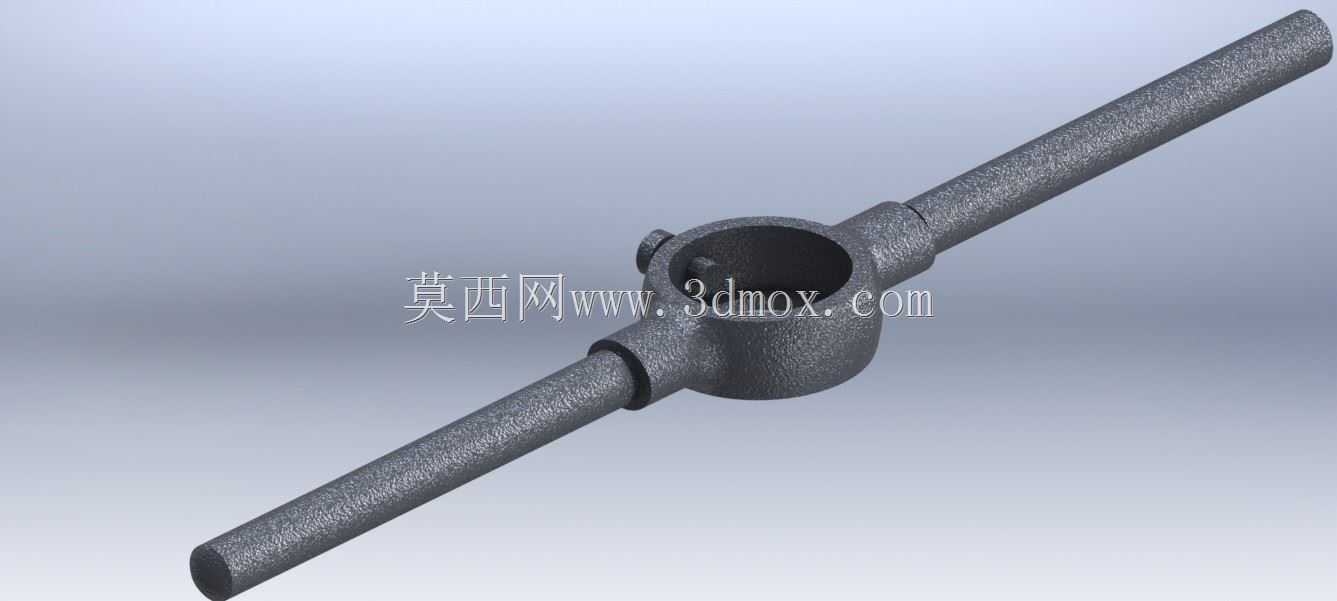

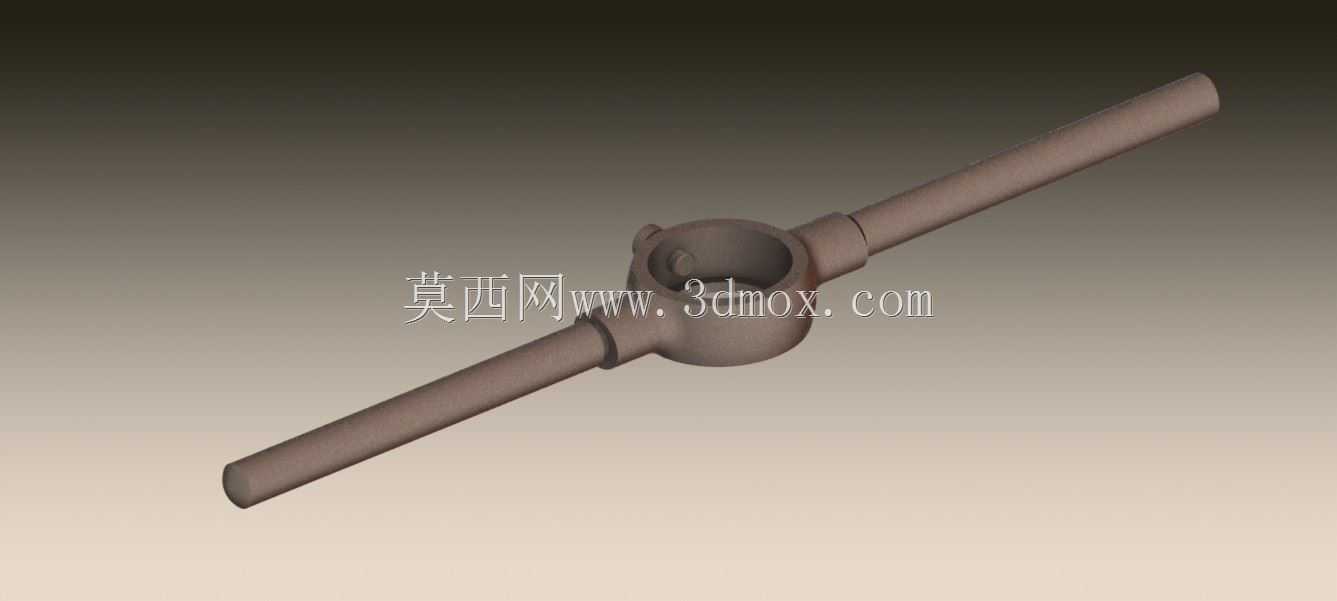

　　这套手动套丝工装的核心结构围绕圆板牙装夹与长柄施力展开，中间为带环形容纳腔的圆形主体，腔体内部预留板牙定位空间，侧壁设置锁紧螺钉孔位，作业时将对应规格的圆板牙嵌入环形腔体内，拧入侧壁紧定螺钉即可限制板牙周向转动与轴向窜动，保证套丝过程中板牙刃口与工件轴线保持同轴。主体两侧对称伸出圆柱形连接轴，轴端加工外螺纹用于装配加长操作杆，两根长直圆杆向两侧水平延伸，形成大跨度力臂结构，操作人员双手握持杆端施加圆周扭矩时，可通过杠杆效应放大输入力矩，无需额外动力源即可完成外螺纹切削作业，在无供电的野外管线施工、小型维修车间、零散五金加工场景中适配性极强。

　　从实际使用逻辑来看，这类工装主要用于圆钢、钢管端部的外螺纹现场加工，常见于给排水管道铺设、电气穿线管套丝、小型设备拉杆螺纹修复、农机具杆件维修等工况：作业时先将待加工杆件端部倒角去除毛刺，固定工件保证轴线与板牙端面垂直，板牙起始刃口对准工件端部后，通过两侧长柄平稳转动主体，初期施加轻微轴向进给压力，待板牙刃口切入工件2-3牙后即可依靠螺纹自进给持续旋转，过程中可反向小幅断屑并加注切削液降低刃口磨损。长柄的跨度设计充分考虑了手动施力的人体工学范围，杆身采用光滑圆柱结构，握持时无棱角硌手，转动过程中施力方向可沿圆周自然过渡，避免短柄工具需要频繁换位、施力力矩不足导致套丝歪斜、螺纹烂牙的问题。

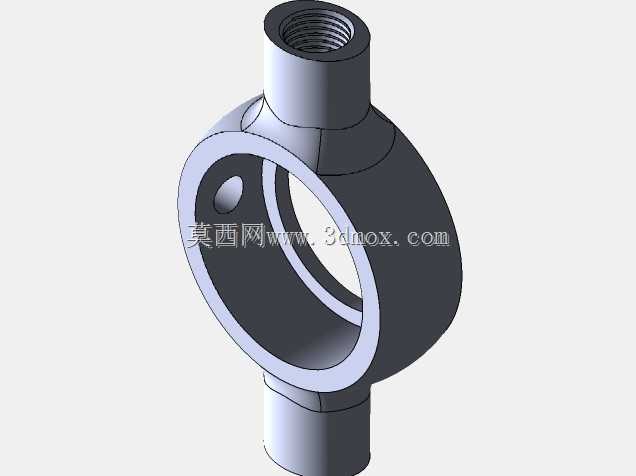

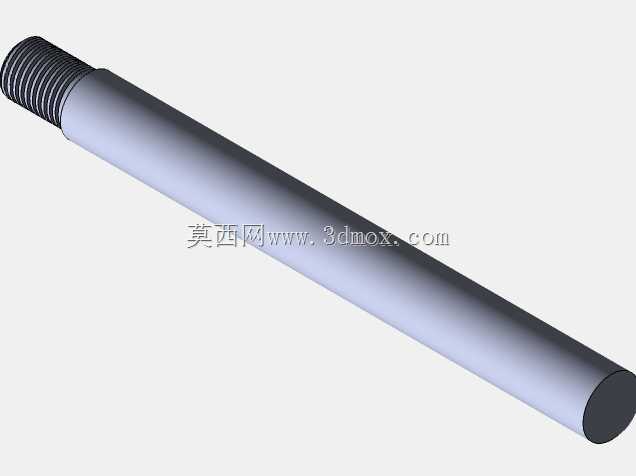

　　结构设计上，中间圆形主体的壁厚经过受力校核，套丝时板牙受到的切削反扭矩通过主体侧壁传递到两侧连接轴，主体环形腔的内径与标准圆板牙外径匹配，端面设置的定位台阶可限制板牙装入深度，保证板牙切削刃突出端面的距离符合套丝作业要求；侧壁的紧定螺钉位置对应板牙外周的锁紧凹槽，螺钉端头嵌入凹槽后可完全锁死板牙，避免套丝过程中板牙随工件打滑。两侧连接轴与主体采用一体成型或刚性装配结构，轴肩位置做圆角过渡消除应力集中，长操作杆与连接轴通过螺纹锁紧，装配后杆身与主体轴线垂直，两根手柄同轴度误差控制在较小范围，转动时不会出现偏摆卡滞。

　　安装边界与尺寸适配方面，中间主体的外径根据常用板牙规格设定，可覆盖常规小直径外螺纹加工范围，两侧手柄总长度根据手动套丝所需扭矩设计，既保证足够的力臂放大系数，也避免长度过大导致工装转动空间受限、操作人员施力过载造成板牙崩刃。作业空间上，工装转动所需的平面半径约为单根手柄长度，现场使用时需保证工件周围无遮挡构件，手柄回转范围内无管线、设备干涉；工件装夹需保证牢固，杆件伸出夹爪的长度不宜过长，防止套丝过程中工件颤动影响螺纹精度。模型完整还原了主体环形腔、侧壁锁紧孔、两侧连接轴、长手柄以及端部限位结构的所有细节，各部件的装配关系清晰，圆柱面配合尺寸、螺纹连接位置均符合手动五金工具的实际加工逻辑，结构简洁无冗余特征，既可以作为手动五金工具的结构设计参考，也可用于维修工装三维布局、工具收纳场景的模型搭建，帮助设计人员核对手动套丝作业的操作空间、力臂参数与工件适配范围。
