梅卡尼兹马连杆传动演示机构

　　这套梅卡尼兹马机构属于典型的平面连杆传动演示装置，整体由立式支撑底座、两组带轮式回转盘、多段铰接连杆以及底部铰接支点构成，核心作用是把旋转运动通过特定杆长配比转化为具有确定轨迹的往复摆动，常用于机械原理教学、运动规律验证以及非标自动化中连杆轨迹方案的前期推演。

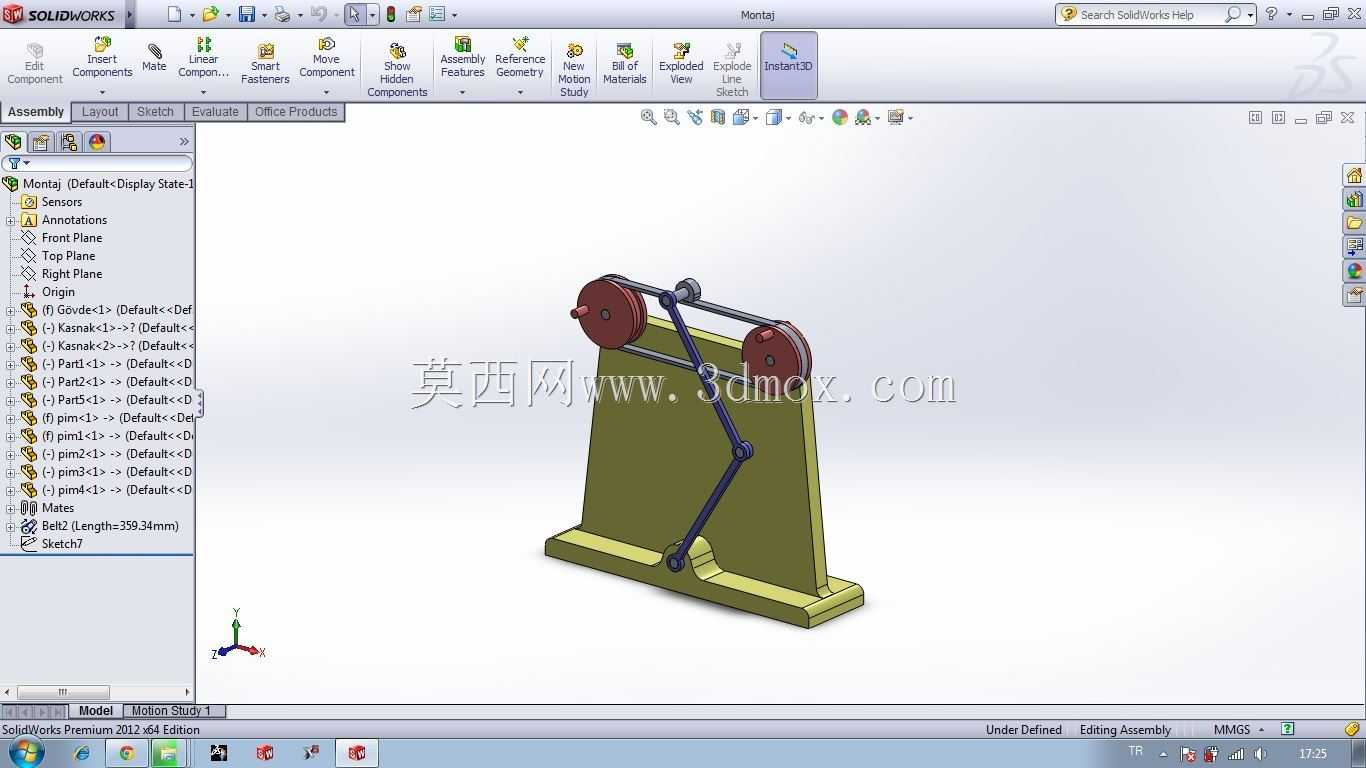

　　从实际使用场景看，这类机构最常出现在高校机械实验室、职业院校实训台以及企业研发部门的方案验证区。工程师在设计送料拨叉、布料牵引、筛体驱动或步进输送机构时，往往需要先确认连杆端点能否走出预期路径、死点位置是否会造成卡滞、传动角在整个循环中是否始终处于合理区间，而这套实体化的三维结构恰好把抽象的铰链四杆演化关系直观呈现出来，便于在装配环境中逐段检查干涉、调整杆长。

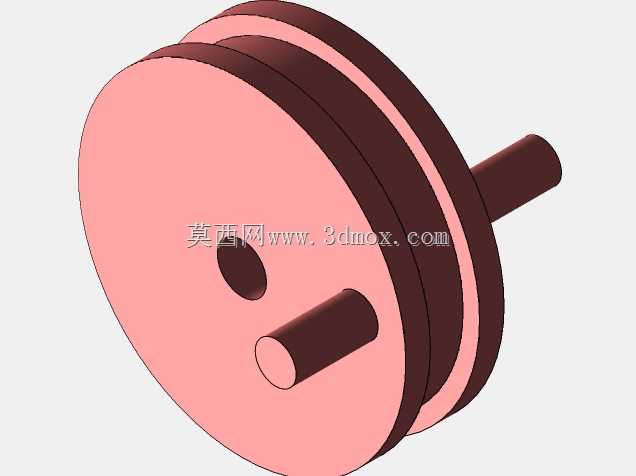

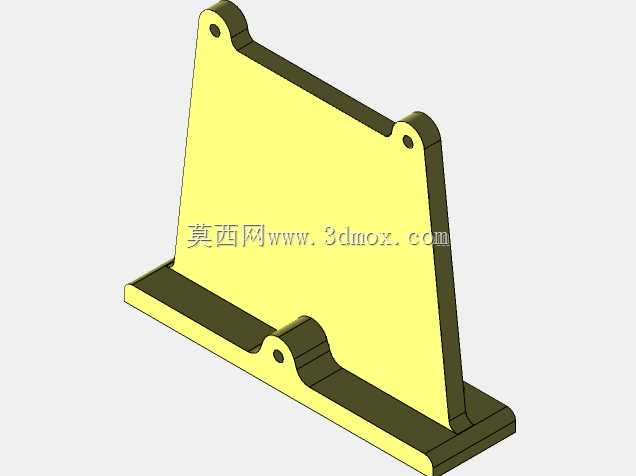

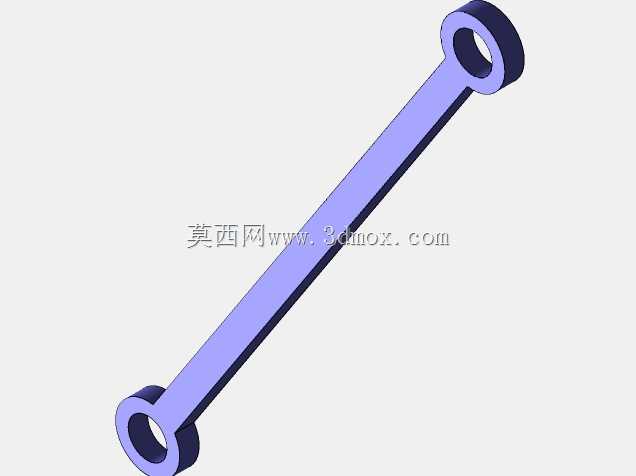

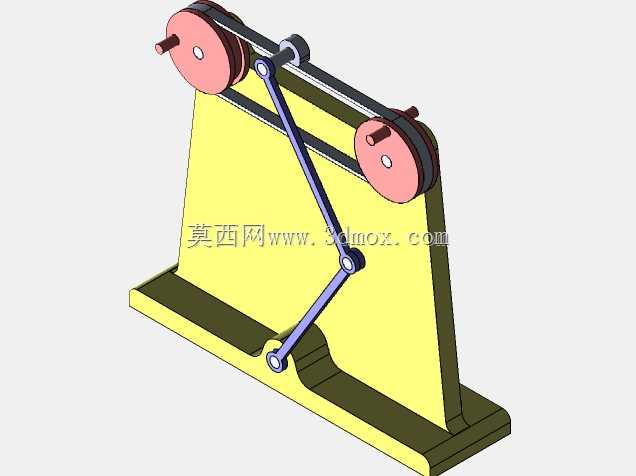

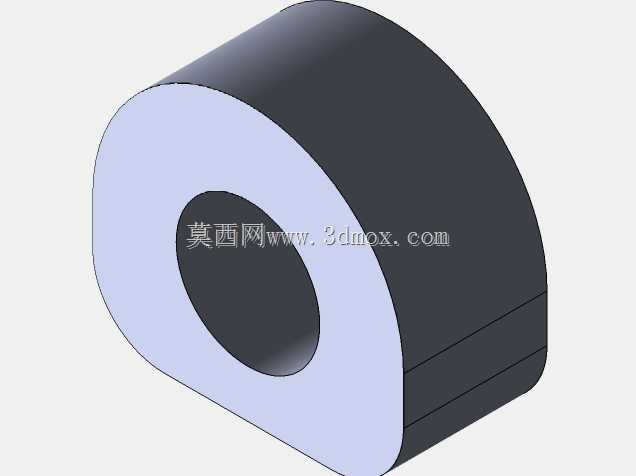

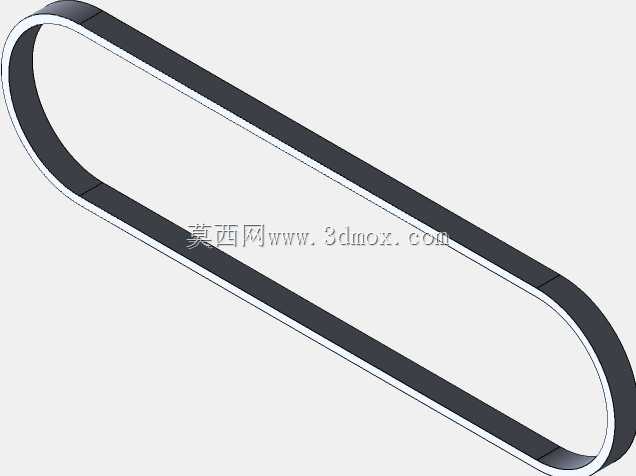

　　结构布置上，橄榄绿色的立式支座承担全部载荷，底部加宽的法兰式落脚提供稳定支撑，两个带深色轮缘的回转件分别安装在支座上部的左右悬臂轴端，构成机构的主动与从动回转中心。深蓝色连杆组通过销轴依次铰接，上端连接回转盘偏心位置，下端汇聚到支座前侧的固定铰点，形成空间上分层但运动平面一致的连杆链。这样的布局让所有转动副轴线保持平行，避免了因偏载带来的附加弯矩，运转时连杆主要承受拉压交变载荷，销轴处则承受剪切与磨损，符合平面连杆机构的受力特征。

　　设计思路上，杆长的选取直接决定输出运动特性。回转盘偏心距相当于曲柄长度，决定摇杆摆角和行程；中段连杆长度影响传动角大小，杆长过短会在极限位置出现传动角过小、效率骤降甚至自锁的问题；支座上两轴端的中心距则作为机架长度，与各杆共同满足格拉霍夫定理的约束。建模时需要把每个铰链的配合关系做实，回转盘与轴采用同轴约束，连杆与销轴之间保留转动自由度，底座与地面设为固定件，这样运动算例才能真实复现一个完整循环中各构件的角位移变化。

　　外形尺寸与安装边界方面，整个装置呈立式窄长形态，底座沿前后方向伸出以平衡上部连杆摆动产生的倾覆力矩，宽度方向只需容纳支座本体和两侧回转盘外缘，占地面积较小，适合放置在实验台面或展示柜中。安装时要保证底座底面平整，地脚支撑面与连杆运动平面垂直，上部两根悬臂轴的同轴度和平行度需控制在较小公差内，否则连杆运转会出现别劲、销轴偏磨。回转盘外缘预留的环形结构既可以作为配重平衡惯性力，也可在实物制作时加装手柄或接入低速电机，实现手动演示与电动驱动两种模式切换。

　　功能特性上，该机构把连续回转输入转化为连杆端点的规律性平面运动，运动过程平稳、冲击小，依靠几何约束实现轨迹输出，无需复杂电控。在工程实践中，这种纯机械传动方式可靠性高、维护点集中在各铰接销轴，适合对耐久性要求高、动作节拍固定的场合。三维模型完整表达了支座、回转盘、连杆、铰点之间的装配层级，从业者可在此基础上校核杆长参数、修改铰接位置、添加驱动马达进行运动仿真，或直接导出工程图用于教具加工与小型传动装置的试制。
