UCFL204带菱形座外球面滚筒轴承结构

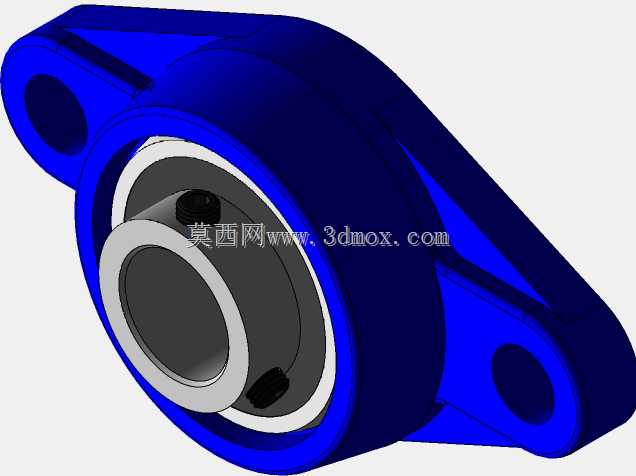

　　该三维结构呈现的是UCFL204规格带菱形冲压/铸造座的外球面轴承单元，也就是现场常说的鲁尔曼带座轴承，这类部件在轻工输送线、小型滚筒辊道、包装设备从动辊支撑、食品传送机架以及通讯线缆敷设辅助辊架中使用频率很高。很多工程师在做输送设备布局时，不会单独拆分轴承内圈、外圈和座体来建模，而是直接调用完整带座轴承单元，因为它的安装孔位、轴心高度、座体轮廓和滚筒轴端配合尺寸会直接决定机架侧板开孔、轴伸长度以及张紧调节空间。

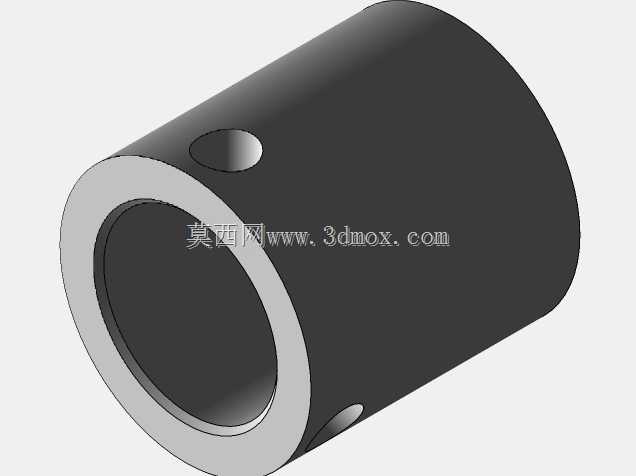

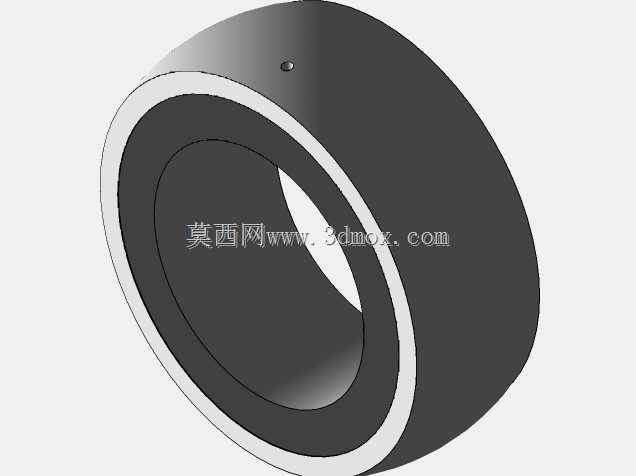

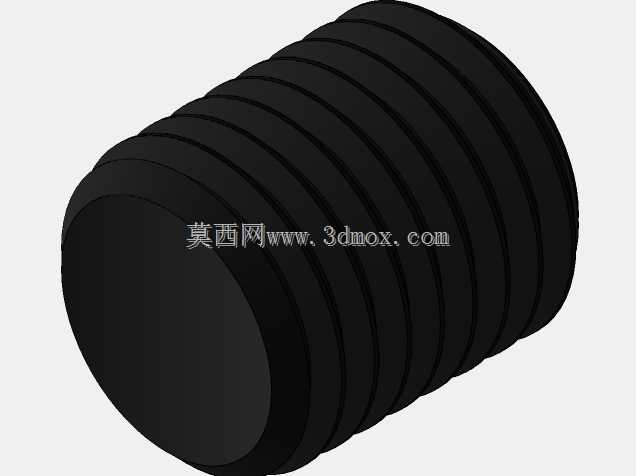

　　从结构功能上看，这个模型的核心是外球面球轴承与菱形法兰座的组合。轴承外圈采用球面外形，装入菱形座的对应球面窝孔后，能够在一定角度范围内自动调心。实际产线运行时，滚筒两端轴颈很难做到绝对同轴，机架焊接后也可能出现侧板轻微变形、长距离输送架受热膨胀或载荷偏置；球面配合可以补偿这些角度偏差，避免滚动体在滚道内产生边缘载荷。内圈通过顶丝与穿过滚筒的轴颈锁紧，图中筒壁侧部可见的小孔对应锁紧螺钉操作位置，装配时可用内六角扳手从座体外侧或预留空间拧紧，使内圈与轴同步旋转。

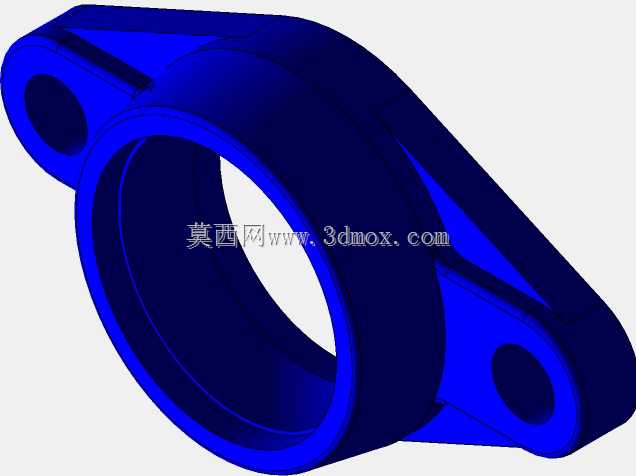

　　菱形座的设计思路偏向轻量化和端面贴装。它不像立式P座那样需要底部支撑面，也不像法兰圆形座那样占用较大圆周空间，而是通过两个对角布置的安装孔固定在机架立板、辊道侧板或焊接支架上。对于直径较小、载荷中等的滚筒，这种座体用料少、定位直接，两个螺栓即可完成约束；座体两个安装孔的中心距、孔直径以及轴承中心到安装面的距离，是建模和选型时最需要校核的边界。若机架侧板已经开孔，更换轴承单元时必须保证孔距与轴心高一致，否则会出现滚筒轴歪斜、链条或皮带跑偏、轴承早期发热等问题。

　　围绕滚筒应用场景，该轴承通常安装在从动辊或轻载主动辊两端。滚筒本体多为钢管焊接或装配结构，轴从滚筒中心穿过，两端由带座轴承支撑；一端可能连接链轮、同步带轮或电机减速器输出端，另一端则随动旋转。UCFL204对应的轴径属于较小规格，适合窄幅输送带、小型转弯辊、标签料带导向辊、线束加工牵引辊以及通讯工具生产线上的轻型传送辊。若用于人工搬运平台或包装线，还需结合滚筒长度、管材壁厚、输送带张力和冲击载荷复核额定动载荷，不能只按轴径选号。

　　三维建模时，外形尺寸与安装边界应重点表达几条关系：第一，轴承内孔与滚筒轴颈采用过渡或小间隙配合，顶丝槽位置要与轴上平面或凹坑对应，防止锁紧后打滑；第二，菱形座背面贴合机架板，安装孔周围要留出螺栓头、垫圈和扳手操作空间，不能被滚筒管体或侧梁遮挡；第三，轴承中心高决定滚筒顶面高度，输送线多根辊筒并排时，各轴承座的定位面必须共面，否则辊面高差会造成物料跳动；第四，球面外圈与座孔之间应保留调心摆动间隙，模型中不宜把外圈和座体错误建成完全刚性一体的接触死结构。

　　从维护角度看，这类带座轴承的优势在于更换快、对安装精度宽容度高。现场侧板磨损后，只需松开两个固定螺栓和内圈顶丝，即可整体拆出轴承座；新单元复位后重新找正滚筒水平和轴向位置。若设备长期在粉尘、纤维或潮湿环境中工作，应关注密封圈形式和补脂结构，外球面轴承两侧密封件可防止输送带磨屑、纸箱粉尘进入滚道。模型中筒状主体与端部浅色座圈形成清晰层次，侧部锁紧孔和端部内孔也便于在装配图中表达操作方向。

　　在结构设计阶段，把该轴承单元放入总装后，还需要检查滚筒外径与轴承座外轮廓是否干涉。短辊筒两端轴承座距离较近时，扳手可能无法垂直伸入顶丝孔；靠近设备护罩的位置，还要考虑护罩折弯边与菱形座尖角的间隙。对于需要张紧皮带或链条的辊轴，轴承座往往不是直接固定在圆孔上，而是安装在长条形调节槽内，此时菱形座的孔距、座宽和滑动方向会影响张紧行程。若调节槽过长，轴承座在重载启动时可能产生微动滑移，需要增加止动压板或锁紧垫片。

　　整体而言，该模型适合用于轻型输送设备的辊筒支撑设计校核，既体现了外球面轴承自动调心、装拆方便的特点，也保留了菱形座端面安装、结构紧凑的工程特征。设计人员可围绕轴径、安装孔距、中心高、锁紧螺钉位置和周边扳手空间完成干涉检查，并据此确定机架侧板、滚筒轴伸以及传动件布置。
