2.2千瓦同轴式齿轮减速电机一体化传动装置

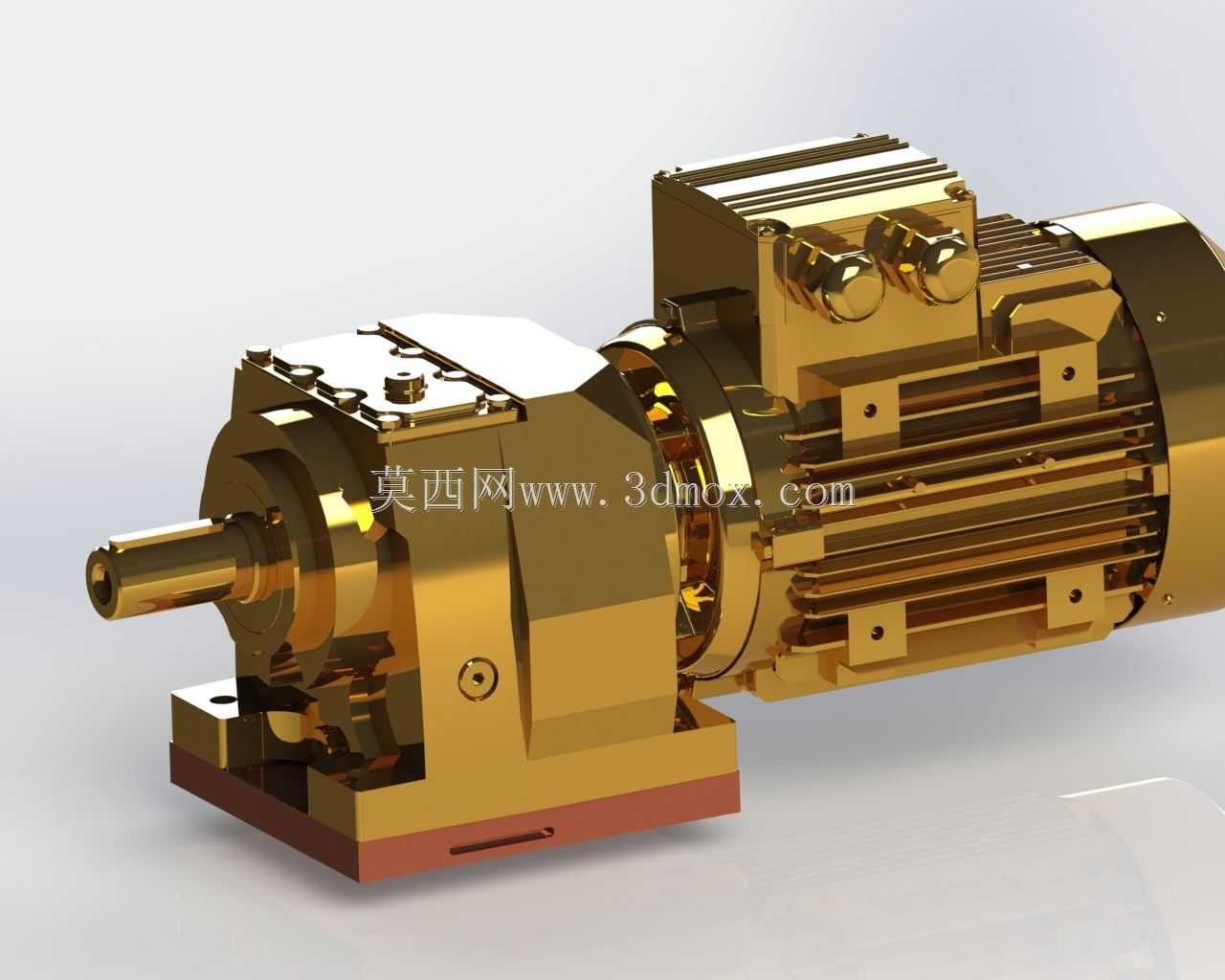

　　这套同轴式齿轮减速电机把动力输出端的齿轮减速箱体与驱动电机沿同一根主轴轴线串联布置，输入端为三相异步电动机的散热筋机座，中段通过法兰止口与减速箱壳体刚性对接，输出侧伸出实心低速轴，底部共用一体式安装底座，在输送线、搅拌工位、小型卷扬机构、包装线驱动辊道等需要低转速大扭矩的场合直接替代电机加联轴器加独立减速机的分散布置方案。从现场布局角度看，同轴串联的结构最大优势是轴向占用长度虽长，但径向宽度被压缩到电机机座与减速箱壳体的最大轮廓以内，设备侧墙板之间预留的横向空间非常紧张时，这种布置不需要像平行轴减速机那样额外偏移电机中心高，整机中心线与输出轴中心线重合，找正环节只需要校核底座水平度与输出轴同轴度，省去了联轴器径向偏差调整的大量工时。

　　减速箱部分采用硬齿面圆柱齿轮逐级降速结构，箱体为铸造后精加工的刚性壳体，上下分型面与轴承孔一次镗孔保证同轴度，输入端高速齿轮直接承接电机转子转速，经过中间轴齿轮副传递到末级大齿轮，最终把2.2千瓦电机的高转速低扭矩输入转化为低速轴上的大扭矩输出，齿轮副在建模时保留了完整的齿形轮廓、轴承安装位、油封槽与箱体加强筋，检修端盖、透气塞、油位观察孔、放油螺塞这些现场维护必备结构都没有省略，装配时可以直接在三维环境里模拟齿轮啮合侧隙、轴承内圈外圈配合公差以及箱体内润滑油的充注空间。

　　电机段的机壳外圆均匀布置轴向散热筋，顶部接线盒采用独立腔体结构，盒内预留接线端子安装位，盒盖通过螺栓压紧密封，尾部风罩包裹冷却风扇，风扇随转子转动时形成沿散热筋轴向流动的冷却风，把电机绕组产生的热量持续带走；电机端盖与减速箱对接的法兰面设置定位止口，止口配合间隙控制在过渡配合区间，既保证电机轴与减速箱高速轴的对中精度，又允许车间检修时单独拆分电机而不扰动减速箱内部齿轮啮合状态。

　　底部安装底座从减速箱下方一直延伸到电机机座下方，底座面板上开设长条形安装孔，孔距方向沿输出轴轴向预留调节余量，现场安装时可以通过长孔微调整机相对于从动设备的轴向位置，底座底面经铣削加工保证与设备机架支撑面完全贴合，避免螺栓紧固后箱体产生内应力导致轴承孔变形；输出轴端采用平键连接结构，轴端加工螺纹孔用于安装挡圈或锁紧件，驱动链轮、联轴器、带轮等执行件时可以通过平键传递扭矩，轴肩定位保证执行件轴向位置固定，轴伸处的双唇油封把箱体内润滑油封闭在腔体内，同时阻挡外部粉尘、冲洗水进入齿轮腔。

　　建模过程中先确定输出轴中心高作为整机基准，所有壳体、底座、电机机座的安装面都以该中心高为参照标注尺寸，齿轮参数按照传动比逐级分配模数与齿宽，高速级采用小模数多齿数齿轮降低运转噪音，低速级采用大模数齿轮承受输出大扭矩，每根传动轴的两端都布置深沟球轴承或圆锥滚子轴承，轴承外圈装入箱体镗孔，内圈与轴颈过盈配合，轴向定位通过轴用弹性挡圈与端盖压紧实现；整机外形的干涉检查重点关注电机散热筋与减速箱壳体衔接处的圆角过渡、接线盒开盖旋转空间、底座安装螺栓的操作空间以及输出轴带轮装拆时的拉马操作距离，这些边界尺寸在设备布局阶段直接决定了机架侧板、护罩、检修门的开孔位置，三维模型里把所有外部轮廓、安装孔位、轴伸尺寸、对接法兰止口参数完整保留后，结构设计人员可以直接把整机作为标准驱动单元调入产线总图，不需要再反向测绘样机，选型时根据输出转速、额定扭矩、安装方式确认中心高与轴伸尺寸后即可完成驱动端设计，后续出工程图时可以直接提取底座安装孔坐标、输出轴键槽尺寸、接线盒进线口位置，大幅减少传动站设计的重复建模工作量。
