双层回转支撑转盘工装结构设计

　　这套双层回转转盘结构在自动化装配线、多工位检测台以及样品展示转台场景中都有很高的复用价值，核心作用是把上层承载工位按照固定节拍做周向分度旋转，同时依靠下层台板完成整机与地面机架或者设备基座的固定对接。现场布局时，下层安装板直接作为整机基准面，板面预留的阵列孔位可以适配不同规格的铝型材机架、焊接方管架，不需要额外二次打孔就能完成锁附，中心主轴从下层板垂直贯穿，轴段下段伸出板底，用来对接减速电机输出端、同步带轮或者分割器驱动端，动力接入方式可以根据产线节拍灵活选择：低速轻载场景可以直接用步进电机搭配同步带传动，需要大扭矩、高定位精度的工位则可以搭配凸轮分割器或者伺服回转台，整套结构的传动链路非常短，传动间隙容易控制。

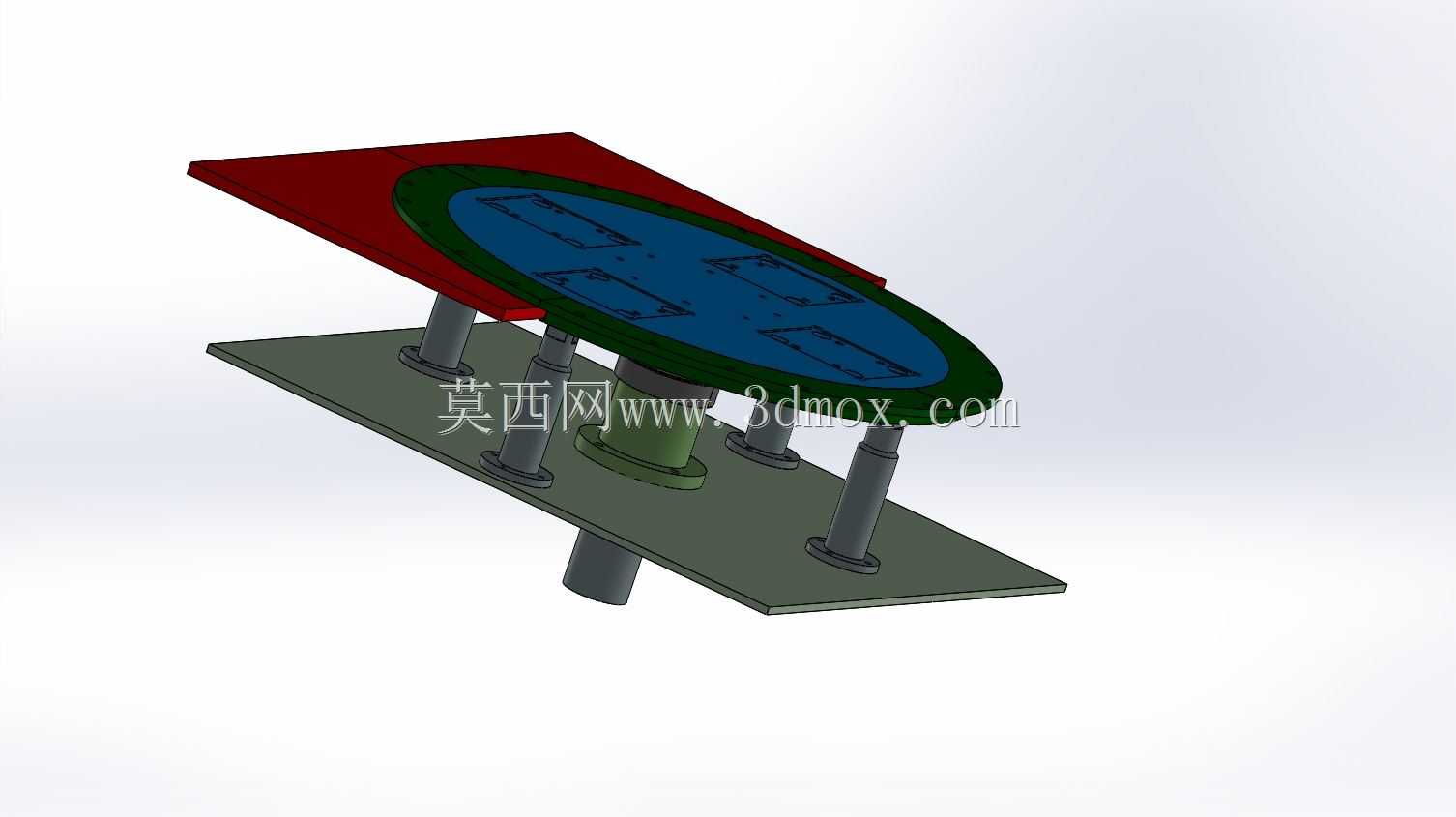

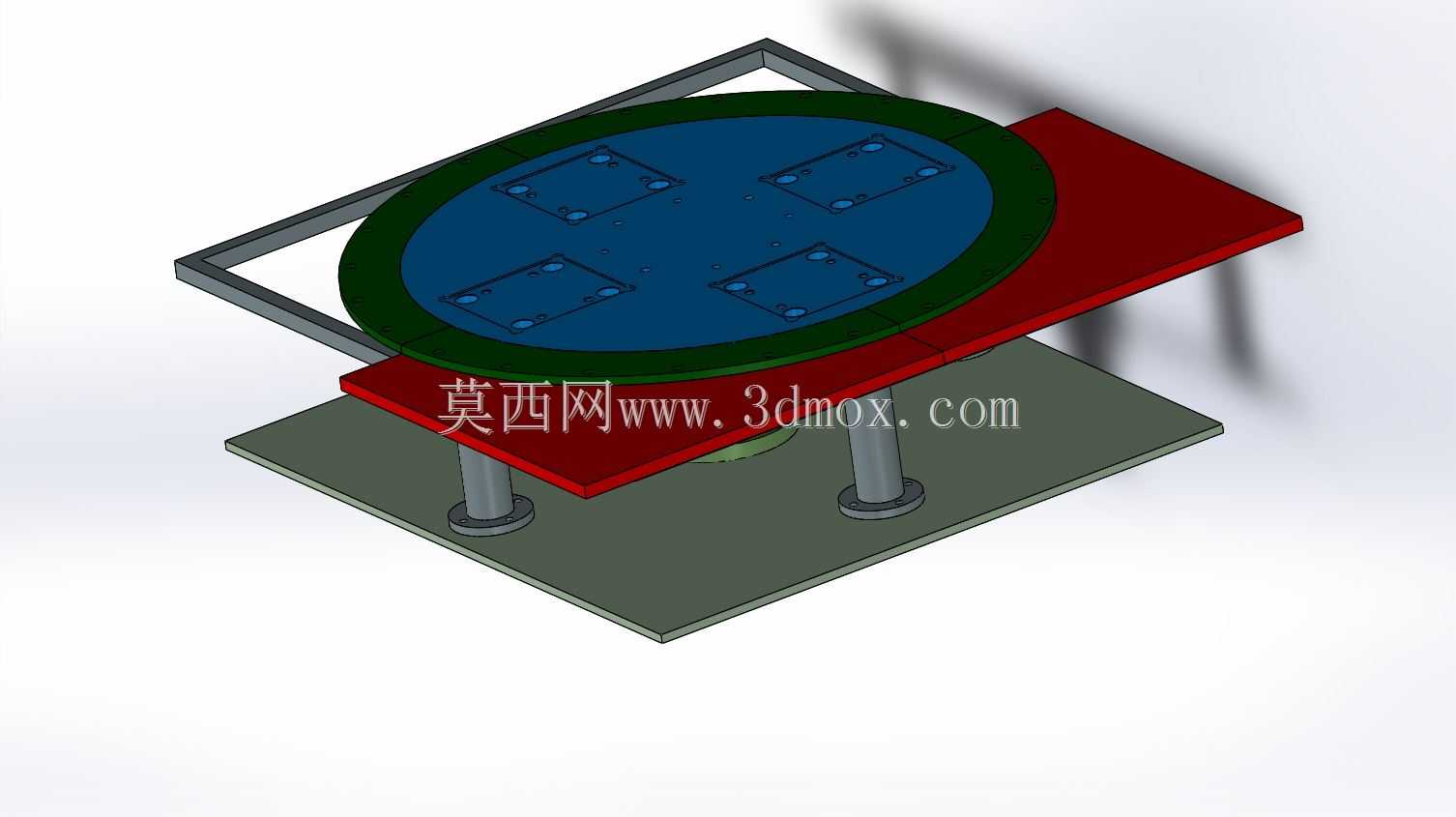

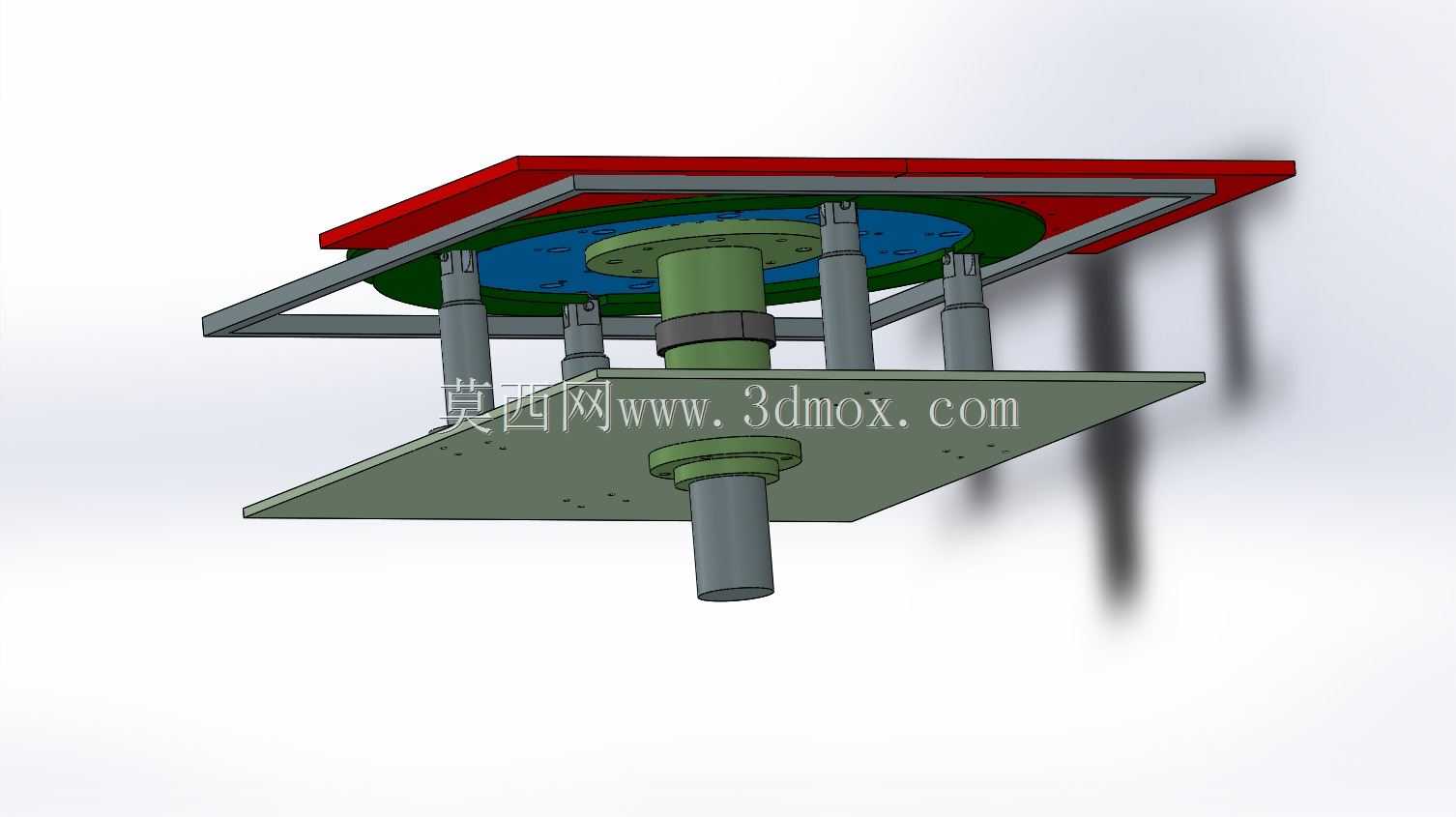

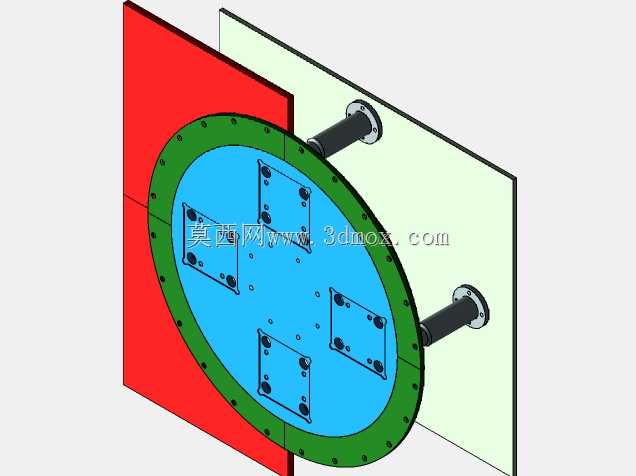

　　从结构分层来看，上层红色台板是工件承载端，板面尺寸大于下层安装板，边缘向外延伸出悬挑边，方便安装夹具、检测传感器、待加工工件托盘，台板下方和中心回转法兰刚性锁接，旋转时整板同步回转；中间的绿色环形盘是回转支撑的安装基准，环面预留多组螺栓孔，既可以加装交叉滚子轴承作为回转支承，也可以根据负载大小替换成平面推力轴承搭配深沟球轴承的组合，四周均匀布置的四根灰色导向支撑柱，上端抵接上层台板底部、下端固定在下层安装板上，这几根立柱并不是随动旋转件，而是作为静态防护支撑，在台板承受偏载、冲击载荷时限制主轴的径向挠曲，避免长悬臂主轴在重载下出现晃振，很多新手设计回转台时容易忽略周边辅助支撑，当工件重心偏离回转中心较远时，主轴单侧受弯矩很大，长期运行会出现轴承偏磨、台板跳动超差的问题，这套结构用四周立柱分担偏载力矩，主轴主要承担轴向承载与回转定心，受力分配非常合理。

　　设计思路上优先保证回转同轴度，中心主轴采用阶梯轴结构，上下两处轴颈分别和上下台板的安装孔做过渡配合，轴肩处做定位台阶，装配时可以直接靠轴肩完成轴向定位，不需要反复调整台板水平度；主轴中段的加粗轴套段一方面提升轴的刚性，另一方面也预留了锁紧螺母、轴承内圈的安装空间，轴承选型时如果台面满载负载在五百公斤以内，选用标准交叉滚子回转支承即可满足需求，若工况存在焊接飞溅、粉尘较多的车间环境，可以在环形盘外侧加装一圈防尘护罩，避免碎屑进入回转啮合面。安装边界方面，下层台板的外轮廓尺寸决定了整机的占地大小，现场布局时需要在台板四周预留至少三百毫米的维护空间，方便后期拆装支撑柱、检修轴承润滑点，台板底部伸出的主轴段长度需要和所选驱动部件的输入轴高度匹配，若搭配同步带传动，要在主轴下段预留键槽与带轮定位台阶，带轮外侧加装安全防护罩；上层台板的悬挑边缘下方不能和四周静态机架、外设检测工位发生运动干涉，回转半径范围内所有固定部件都要和台板边缘留出不小于二十毫米的安全间隙，多工位布局时，转盘每旋转一个工位，台板上的夹具都要和外围的上料机构、加工头、检测探头精准对位，轴系的回转重复定位精度可以控制在零点零五毫米以内，完全满足3C产品装配、小件焊接、多工位扫码检测的使用需求。

　　实际投产使用时，还可以在中心主轴的下端加装旋转气接头或者导电滑环，这样台板上的气动夹具、检测传感器的管线就不会随转盘反复扭转缠绕，解决回转工位的走线走气难题；四根支撑柱的高度可以根据现场需要的操作空间灵活调整，若需要在上下台板之间的空腔内布置电磁阀、接线端子排，只需要加长支撑柱即可拓展内部容纳空间，不需要改动核心回转轴系的设计，整套结构的模块化程度很高，不同负载、不同工位数量的转盘设备都可以在这个基础架构上快速改型，缩短非标设备的开发周期。
