注塑机用层叠式切割模具结构

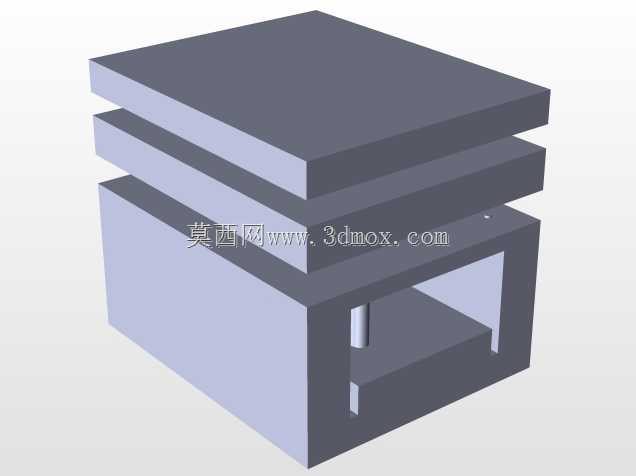

　　这套三维结构面向注塑生产线上的切边、分离与成型辅助工序，整体采用典型层叠模架布置，适合在中小型注塑机工位内完成塑件浇口余料切除、外形修整或后续压切加工。模型把上模板、中间活动板、下模座以及导向支撑件集中表达出来，结构关系清晰，便于在方案评审时判断开合模行程、零件避让和维护空间。

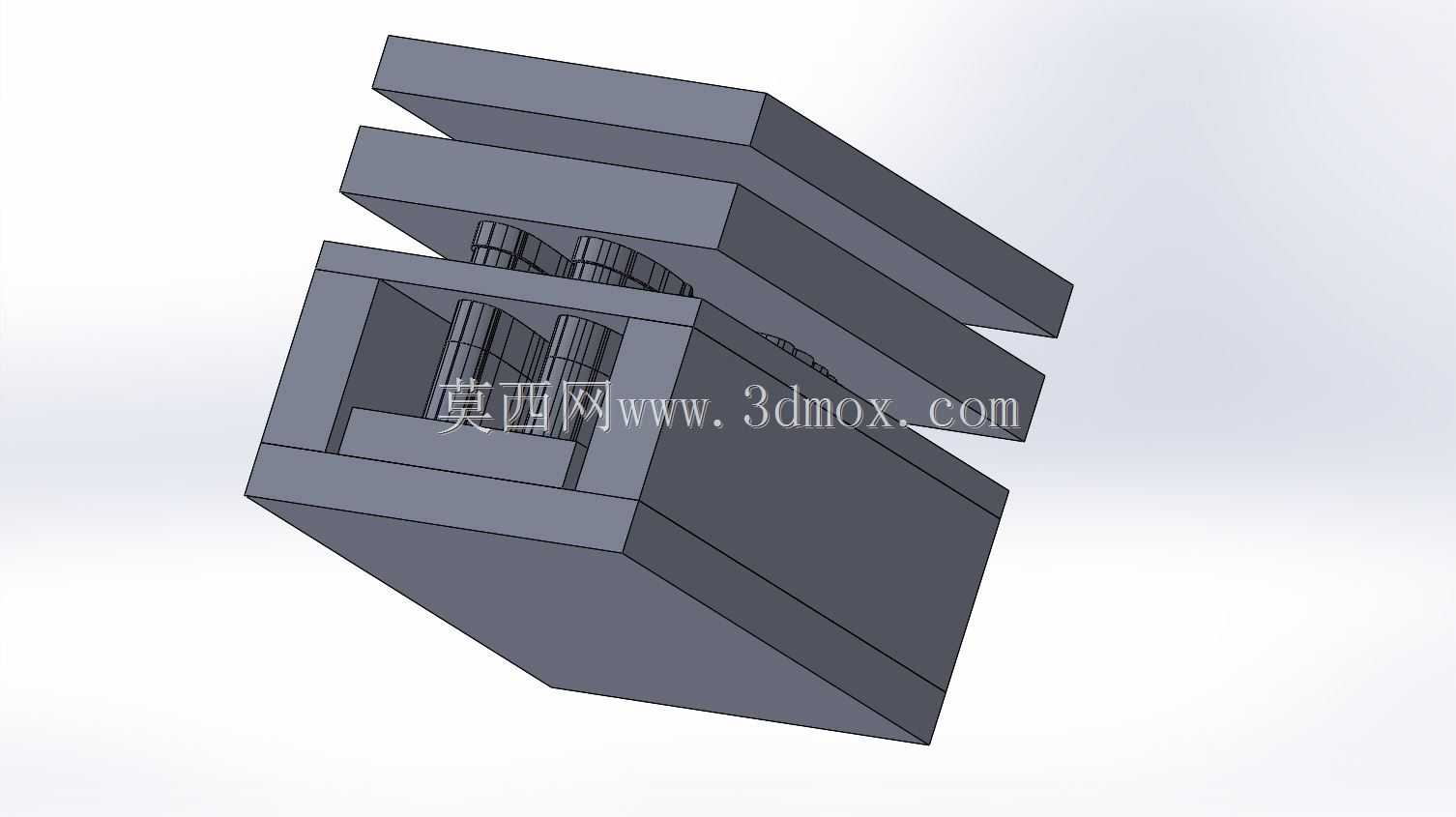

　　从实际使用场景看，这类模具并不单独承担塑料熔体充填，而是安装在注塑机或配套压切工位上，对已成型工件进行定位、压紧和切割。下部箱体式基座承担主要承载任务，内部留出空腔，可容纳切刀、顶出元件、废料通道或小型执行件。前侧开口方便操作人员观察切口状态，也便于清理切屑、更换易损刀片；侧板与立柱形成封闭框架，在受压时能够减少模座偏摆，保证上下刃口对中。

　　上层两块板件构成模架的受力与导向部分。顶板用于连接设备动侧或固定侧安装面，中间板可随开合动作传递压力，也可作为卸料板使用。板与板之间保留明确分层间隙，三维建模时这些间隙不能简单省略：它们既是运动空间，也是判断刃合高度、弹簧压缩量和限位位置的重要依据。若间隙设置过小，实际装配后容易出现摩擦卡滞；若过大，则会降低切割瞬间的刚性，使切口产生毛刺或台阶。

　　设计思路上，模型优先保证受力路径短、定位可靠、拆装方便。竖向导向件布置在模体内部，配合上下板孔位形成运动约束，使活动板在下行过程中保持平行。下模座内腔的立柱和支撑块并非装饰结构，而是用来承受切割反力，并为工件定位块提供安装基准。工程细化时，可以在这些支撑面上增加销钉孔、螺钉沉孔和调节垫片位置，使现场试模后能够微量修正刃口高度。

　　外形边界方面，该模体呈方正堆叠形态，占地面积集中，适合固定在标准机床工作台或注塑机模板之间。安装时需要核对设备拉杆间距、模具闭合高度以及顶出孔位置。顶部板厚决定了与设备固定面的连接刚度，下部基座高度则影响取件空间和废料下落方向。若用于自动化产线，前侧开口还应与机械手取件轨迹一起校核，避免夹爪进入时与侧板、导向柱或切刀机构发生干涉。

　　功能特性上，层叠结构把承压、导向、切割和容料空间分区处理。上中层负责传递压力并保持板件平行，下层负责工件定位与切后收纳；这种分区方式有利于后续把模型拆分为采购件、标准件和加工件。模板平面可直接沿用标准模架材料，刃口和定位块则单独选用耐磨材料，维修时不必整体更换模座。

　　在三维建模过程中，应重点检查板件闭合状态下的干涉关系，尤其是活动板到达下止点时，切刀、挡块、顶杆和内腔立柱之间是否保留安全距离。对于需要接入气动或液压驱动的方案，还可在侧板或底板外侧预留管路通道，但管路接头不能伸入取件口。模型当前以实体块体表达主体框架，后续深化时可补充弹簧、导套、紧固螺钉、刀片压板和废料斜槽，使它从方案展示模型进一步转化为可加工装配的模具设计依据。

　　现场调试时，先以低速空行程确认各层板件运动是否平顺，再放入试样检查切口位置。若工件边缘受力后偏移，通常需要加强下模型面定位或增加侧向压紧；若切口深度不稳定，则应检查模板平行度、导向件间隙以及设备滑块下行重复精度。整体来看，该结构适合多品种小批量塑件的二次切边工序，模架层次分明，改造空间充足，能够作为注塑车间后处理工装设计的基础方案。
