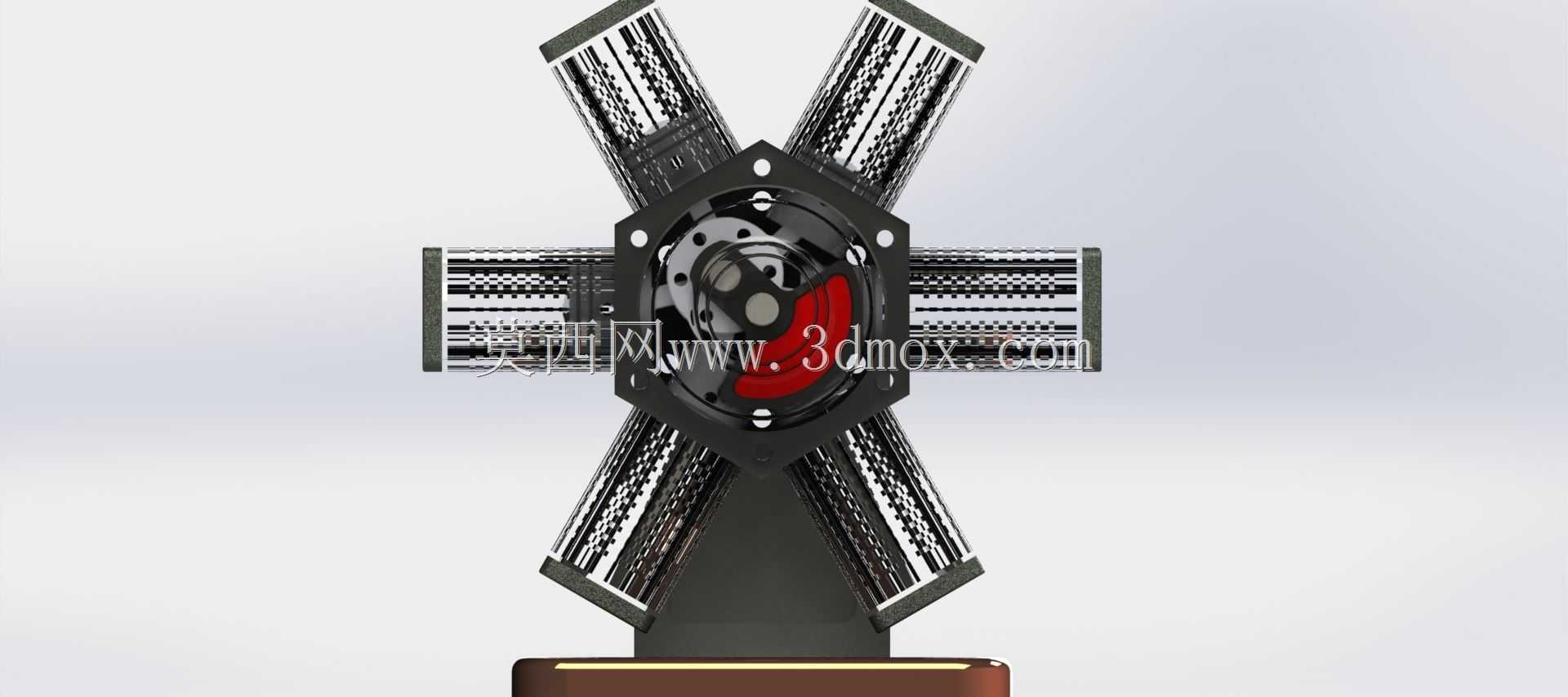

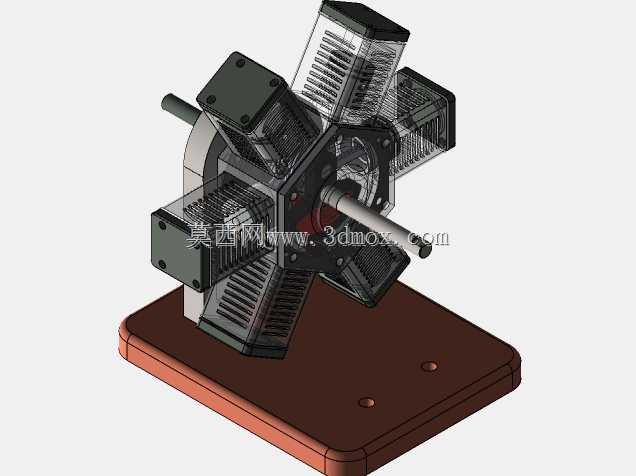

小型飞机星型径向活塞发动机结构

　　该径向发动机结构主要面向小型飞机动力装置的结构认知、布置校核与三维装配设计场景，属于典型的星型活塞内燃机。其核心特征是多只气缸围绕中央曲轴沿圆周方向均匀放射布置，气缸数量可根据整机功率等级在5缸至28缸之间变化，也可按两层或多层气缸组进行组合，以在有限的迎风面积内获得更大的排量和功率输出。

　　从实际用途看，这类发动机曾长期作为小型通航飞机、教练机和轻型航空器的主流动力形式。径向布置使每个气缸都能直接暴露在迎面气流中，散热条件明显优于直列或V型液冷结构；在缺少复杂冷却管路的情况下，气缸盖、散热鳍片和活塞组件仍可维持较稳定的工作温度。对于结构设计人员而言，该模型可用于观察气缸、活塞、连杆、曲轴、机匣、气门机构及散热结构之间的空间关系，也可作为航空发动机原理展示、教学演示和概念方案参考。

　　功能特性方面，模型重点呈现了星型发动机的传动逻辑。中央曲轴承担动力输出，周向气缸通过活塞往复运动驱动连杆机构，将多个气缸的做功行程汇总到旋转轴上。多缸均匀分布有利于改善曲轴受力平衡性，相邻气缸按点火顺序交替工作，可降低输出扭矩波动。放射状气缸还使整机外形紧凑，正面投影接近圆形，便于与飞机机头整流罩匹配；同时，机匣中心区域可集中布置支承、轴承和传动接口，外围气缸则形成自然散热边界。

　　设计思路上，径向发动机并不追求狭长的机体轮廓，而是利用圆周空间换取多缸布置和良好风冷效果。建模时需要重点控制气缸中心线与曲轴轴线的交点关系，保证各缸活塞行程、连杆摆动角度和装配相位一致。气缸外侧的散热鳍片沿轴向密集排列，既增加换热面积，也形成强烈的视觉识别特征。前部机匣、环形支撑和缸体连接位置需要兼顾刚度与维护可达性，因为火花塞、气门、进排气通道和缸盖紧固件均分布在外侧区域。

　　外形尺寸与安装边界方面，该结构的最大外轮廓由径向伸出的气缸决定，整机直径通常远大于轴向长度，适合安装在飞机机头或短舱内。布置时需在气缸外围预留冷却气流通道，避免整流罩过度贴近散热鳍片；前部应保留螺旋桨或输出轴连接空间，后部则需考虑机匣固定、燃油附件、点火线路和排气收集路径。多层气缸组方案会增加轴向宽度，但不会显著扩大径向直径，因此在受机头圆形截面限制的航空器中具有布置优势。

　　从工程建模角度看，该类结构适合拆分为中央机匣、曲轴组件、主连杆与副连杆、活塞组件、气缸体、气缸盖、散热鳍片、气门机构和外部支撑等模块。装配时应先确定曲轴轴线和各气缸放射基准面，再按圆周阵列建立缸体位置，最后检查连杆运动包络、活塞与缸壁间隙以及机匣周边紧固件空间。对于三维从业者而言，模型的价值不只在外观还原，更在于理解星型发动机如何通过圆周多缸布局，在紧凑尺寸、风冷效率、功率密度和维护性之间取得平衡。
