三缸径向发动机储能飞轮盘结构

　　该回转盘件面向小型三缸径向发动机的曲轴输出端使用，核心作用是储存活塞做功冲程释放的间歇能量，在压缩、排气等非做功区间通过自身转动惯量向外释放动能，拉平三缸交替做功带来的转速波动，让曲轴输出扭矩更连续，避免小缸径发动机低速运转时出现明显顿挫。在径向发动机的紧凑布局里，三个气缸围绕曲轴中心呈放射状布置，活塞往复运动的相位差决定了曲轴瞬时角速度始终存在脉动，飞轮盘安装在曲轴端部后，可与曲柄连杆机构的动平衡设计配合，一方面降低转速不均匀度，另一方面为离合器、启动齿圈或输出带轮提供稳定的安装基准。

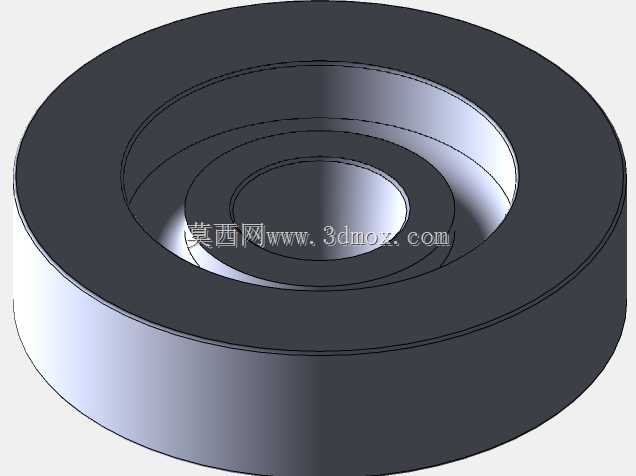

　　从结构外形看，零件采用阶梯凹腔式圆盘构型，外侧为大直径厚壁轮缘，中部通过环形过渡面逐层向中心轮毂收束，中心设置同轴安装孔。质量分配上刻意将更多材料布置在外缘区域，在相同零件重量下获得更大的极惯性矩，这比等厚度平板圆盘更适合小排量发动机的空间限制；外缘保留足够轴向宽度，既可以作为转动惯量的主要贡献区，也能在后续装配中兼顾摩擦面、齿圈压装面或启动接合面的扩展需求。中心轮毂区域壁厚相对集中，用于承受曲轴锁紧时的预紧力，并把轮缘储存的动能可靠传递到轴系。

　　建模时先以曲轴轴线为唯一回转基准，绘制包含外圆、端面、内凹台阶、中心孔和过渡圆角的半剖轮廓，再通过旋转特征生成主体，能够保证所有环形表面同轴度一致。凹腔并非单纯减重：逐层内收的环形壁可以在铸件或机加工件中控制材料分布，减少厚大截面带来的内部缺陷，同时让零件轴向刚度沿径向平稳过渡。外圆与端面交界、凹腔转角、轮毂根部均需要设置圆角，避免飞轮在高速旋转时因应力集中产生裂纹。若用于实际制造，中心孔与曲轴轴颈或定位套的配合段应明确尺寸公差，端面需提出跳动要求，外缘圆柱面则作为动平衡校正的重要基准。

　　安装边界方面，飞轮轴向贴靠曲轴法兰或轴肩，径向通过中心孔定心，周向可依靠键、销钉或法兰螺栓实现扭矩传递。设计时要同时校核轴端锁紧空间、螺栓沉孔位置以及与发动机壳体、启动机构、离合器罩壳之间的间隙。由于飞轮工作时持续高速旋转，外轮廓不能与邻近固定件发生擦碰，凹腔侧还要留出曲柄、连杆端部运动所需的安全距离。对于三缸径向发动机这类结构紧凑的动力装置，飞轮直径和轴向厚度直接影响整机侧向尺寸，过大的轮缘会增加壳体包覆难度，过小则无法提供足够惯量，因此阶梯凹腔结构在惯量、重量和安装空间之间取得平衡。

　　实际运行中，飞轮还承担稳定附件驱动和改善启动过程的作用。发动机启动瞬间，电机带动曲轴越过压缩上止点时阻力波动很大，飞轮储存的转动能量可以帮助曲轴顺利通过压缩峰值；点火后，各缸做功脉冲被轮缘吸收，再以较平稳的形式传递给负载。若设备用于教学样机、小型航空试验动力或紧凑型径向发动机验证平台，该零件还可作为动平衡分析、转动惯量计算和轴系扭振评估的基础模型。结构建模需保留中心孔、环形凹腔、外缘厚壁和端面安装特征之间的明确几何关系，便于后续根据曲轴规格调整孔径、螺栓分布圆和轮缘尺寸，而不破坏整体回转对称性。
