手动杠杆式剪切工装三维结构设计

　　这套手动杠杆式剪切工装的结构设计，核心围绕小型工位的柔性裁切需求展开，在五金小件加工、线束定长裁切、薄金属条料下料、塑胶型材切断这类零散加工场景中，大型自动化裁切设备往往存在占地大、换型调试周期长、小批量加工成本高的问题，这类纯机械手动工装刚好填补了工位级快速裁切的空白，不需要外接气源、电源或者液压动力源，操作人员仅通过扳动加长操作杆就能输出足够的裁切作用力，在装配工位、维修班组、小批量试制车间里都能快速部署使用。

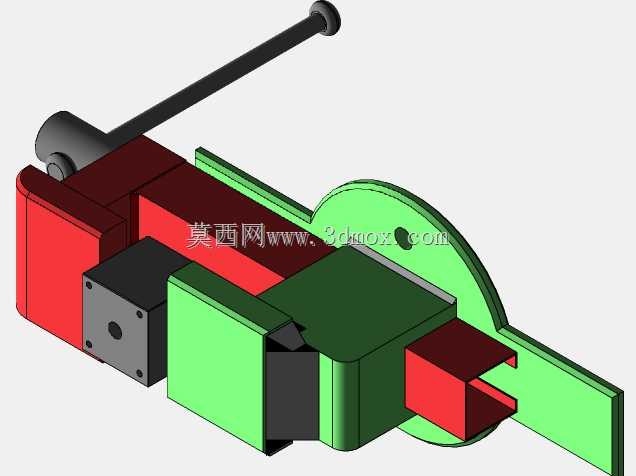

　　从结构布局来看，整套工装以拼接式刚性基座作为承载主体，不同功能区块通过色块做了结构分区：红色区块为固定刀座与动刀滑移导向基体，绿色区块为侧边定位靠板与出料承托结构，深灰色区块为裁切刀块安装位，黑色长杆为手动施力杠杆。杠杆的铰接支点设置在工装左上方的回转座位置，支点到操作握柄的力臂长度远大于支点到动刀驱动端的行程臂长度，通过杠杆力放大原理，操作人员在握柄端施加十几公斤的扳动力，就能在动刀端输出上千牛的裁切冲力，足以切断厚度2mm以内的普通低碳钢条、直径6mm以下的实心铝棒，或者多层叠加的塑胶线束护套。

　　动刀的运动路径被限制在两组平行导向面之间，滑移过程中侧向间隙被控制在0.05mm以内，避免裁切过程中动刀出现偏摆导致切口崩边、刀块刃口异常磨损。固定刀座和动刀的刃口采用斜口剪切设计，而非平口直切，裁切过程中刃口从条料的一侧逐步向另一侧啮合，把整体裁切阻力拆解为渐进式的分段剪切力，大幅降低操作人员的瞬时施力强度，同时斜口啮合的设计还能让裁切后的料头自动向出料侧滑落，不会卡在刃口缝隙之间。侧边的绿色定位靠板开设了长条调节槽，可以根据待加工料件的裁切宽度调整定位挡块的位置，调整完成后通过锁紧螺钉固定位置，重复裁切相同尺寸工件时不需要每次划线测量，操作人员只需要把条料贴紧靠板推送到位，扳动杠杆即可完成定长裁切，单工位的裁切节拍可以控制在3秒每件，小批量加工的效率远高于手持锯切或者砂轮切割。

　　安装边界方面，整套工装的底座预留了四个沉头安装孔，可以直接通过螺栓固定在标准钳工工作台的台面上，不需要额外做地基预埋，整体占用台面的长度尺寸约为420mm，宽度尺寸约为180mm，操作杆向上扳动到最高位时的总高度约为360mm，操作过程中杠杆的活动回转半径不会超出工作台边缘，操作人员站在工位正面施力时手臂的活动行程符合人体工程学范围，不需要大幅度弯腰或者抬臂。基座的拼接面都做了铣削平处理，组装后整体平面度控制在0.1mm以内，各个功能区块之间通过定位销做位置校准，再用内六角螺栓锁紧，长期承受裁切冲击载荷也不会出现区块错位、导向间隙变大的问题。

　　在功能扩展层面，动刀和固定刀块都采用了可拆换的安装结构，当裁切不同材质的工件时，可以更换对应刃口角度的刀块：裁切薄金属板时选用刃口角度60度的合金刀块，裁切软质塑胶或者橡胶条时可以更换刃口角度更锋利的30度高速钢刀块，刀块的安装压紧面做了防滑齿纹，锁紧后不会在裁切冲击力下出现窜动。工装后侧的绿色弧形护板一方面作为安全防护结构，遮挡动刀的后侧运动区间，避免操作人员的手指误伸入刃口啮合区域，另一方面也作为料件的承托导向面，长度较长的条料推送过程中可以搭在护板上，不会因为自重下垂导致裁切尺寸出现偏差。

　　整套结构没有复杂的弹性元件或者电控部件，日常维护只需要定期在杠杆铰接点、动刀导向滑移面涂抹少量润滑脂，就能保证长期动作顺畅，在没有动力供应的野外维修站点、临时加工点位也能正常使用，结构的容错率高，对操作人员的技能门槛要求低，不需要专门的设备操作培训就能快速上手。设计过程中也对杠杆的受力变形做了校核，长操作杆选用实心圆钢材质，在最大施力工况下杆体的弯曲挠度小于0.2mm，不会出现扳动过程中杆体颤振、受力回弹的情况，操作手感扎实稳定。
