行星式液压回转减速机传动总成

　　这套传动总成属于低速大扭矩液压驱动单元，将轴向配流液压马达与多级行星减速机构集成在同一根主轴轴线上，输出端采用渐开线花键轴传递扭矩，壳体外周布置一圈高强度连接螺栓，用于把整机固定到主机工作机构的安装法兰面上。在工程机械现场，这类紧凑结构常出现在小型挖掘机回转平台、旋挖钻机辅助回转、卷扬提升驱动、履带行走终传动以及林业机械抓斗回转部位，相比电机加减速器的分体布置，液压动力源可以直接利用主机现有液压系统压力油，不需要额外铺设大功率供电线路，在野外无固定供电的作业场景里适配性更强。

　　从动力传递路径拆解，压力油从侧部油口进入马达配流盘，驱动柱塞转子产生旋转运动，马达输出轴直接串联第一级太阳轮，动力经行星轮分流后由内齿圈汇流，逐级降低转速并放大扭矩，最终经末端花键轴输出。每一级行星架都采用销轴支撑行星齿轮，齿轮啮合侧隙在建模时按工业减速器常规配合预留，齿面润滑依靠壳体内腔加注的齿轮油，壳体上预留的油位与泄油孔位置在三维结构中清晰可见，装配时需保证泄油口单独回油，避免轴封处承受背压导致渗漏。

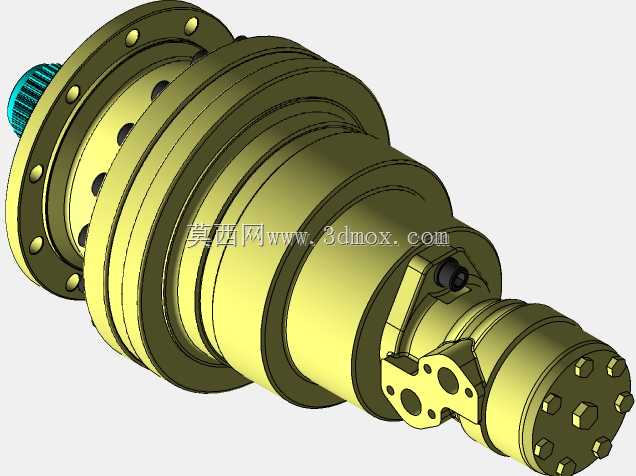

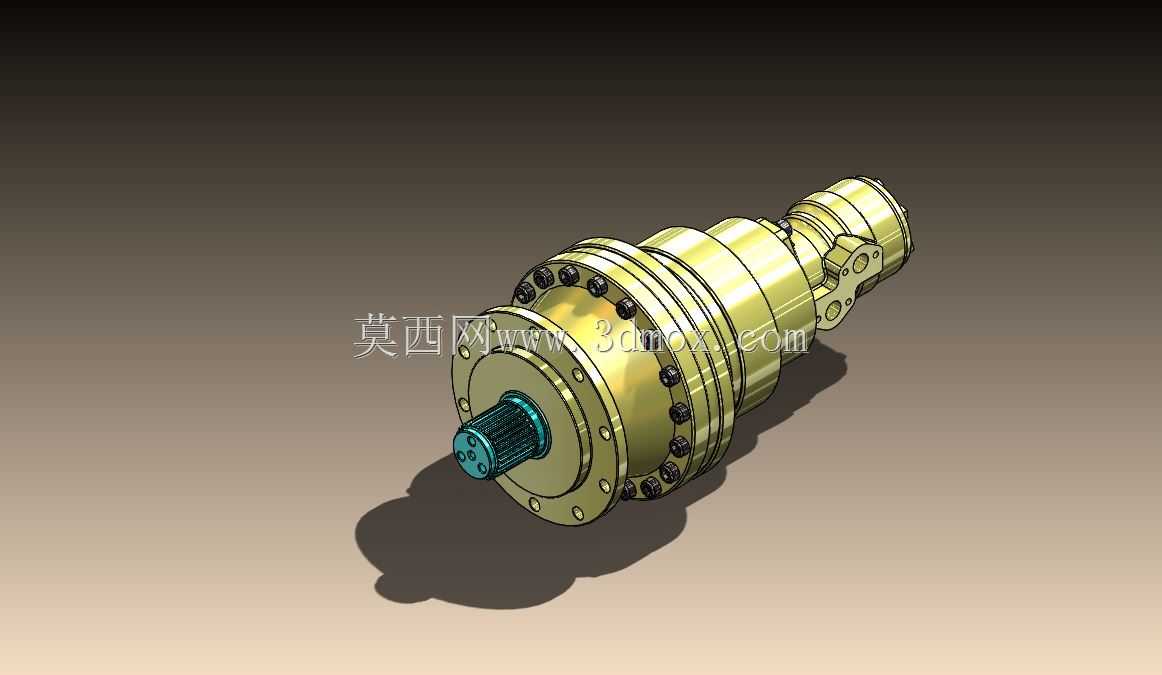

　　外形上整机呈阶梯圆柱状串联布局，最大外径集中在靠近输出法兰的减速段，该段法兰端面上沿圆周均布安装通孔，螺栓孔分布圆直径是主机对接时首要核对的安装边界；输出花键轴从法兰中心伸出，轴端预留中心孔，配套锁紧螺母可锁定外接工作机构的轮毂，防止轴向窜动。马达段壳体直径逐级收窄，侧置的油口接头带有标准连接螺纹，布管时需预留油管弯曲半径空间，避免管路与主机机架发生运动干涉。整机轴向总长度较短，长径比控制合理，在安装空间局促的回转支座内部也能完成嵌入布置。

　　结构设计阶段优先保证同轴度公差，马达转子、各级太阳轮、输出主轴共用同一基准轴线，三维建模时将所有回转体零件的草图基准统一到中心轴线，装配后通过干涉检查确认行星轮在公转全过程中与内齿圈、太阳轮的啮合间隙均匀，行星轮销轴两端与行星架孔的配合长度覆盖全齿宽，避免偏载造成齿面局部点蚀。壳体连接螺栓的排布数量按输出额定扭矩反算所需预紧力确定，沿法兰圆周均匀分布，保证接合面压应力一致，杜绝高压工况下接合面渗油。

　　实际选型对接时，工程人员首先核对输出花键的模数、齿数与压力角，确认与主机工作机构的内花键套完全匹配；其次核对安装法兰的螺栓孔数量、分布圆直径以及法兰止口尺寸，止口配合承担径向定位，保证整机回转中心与主机工作机构回转中心重合；再根据主机液压系统的工作压力、流量参数匹配马达排量，确保输出转速与扭矩满足作业负载需求，同时校核壳体最大外径是否能穿过主机安装支座的预留通孔，轴向长度方向要留出马达侧油口的接管操作空间，后期维护时拆解螺栓、更换密封件都需要对应的操作余量。

　　在三维结构细节上，输出端轴封采用多道唇形密封组合，阻挡外部泥沙、污水进入减速箱内腔，适配工地多粉尘、多泥水的恶劣工况；壳体各段接合面都加工有密封槽，建模时密封槽的截面尺寸与选用的O型圈线径匹配，装配后橡胶圈压缩量控制在合理区间，既保证密封效果又避免装配时橡胶被剪切挤断。末端输出轴的花键齿部做了加长设计，允许外接轮毂有少量轴向调整量，补偿主机焊接结构件的加工累积误差。这类集成式液压减速总成把动力元件与传动元件合为一体，省去了联轴器、连接底座等中间过渡零件，整体重量更轻，转动惯量更小，主机做回转动作时启动、制动响应更快，在频繁正反转的往复作业工况下，传动链的背隙更小，动作定位精度更稳定。
