这套传动装置属于低速大扭矩液压驱动单元,将液压马达的高转速低扭矩输入,通过多级行星齿轮减速机构转化为低转速大扭矩输出,在工程机械、矿山设备、船舶甲板机械、卷扬回转机构中应用十分广泛。现场使用时,这类装置常直接安装在挖掘机回转平台、履带起重机上车回转、输送机驱动滚筒、绞车卷筒以及重型转盘的输入端,依靠液压系统供油即可输出平稳的回转动力,相比电机直驱方案,它在重载冲击工况下耐受能力更强,可通过溢流阀限制峰值扭矩,避免堵转时打齿或断轴。

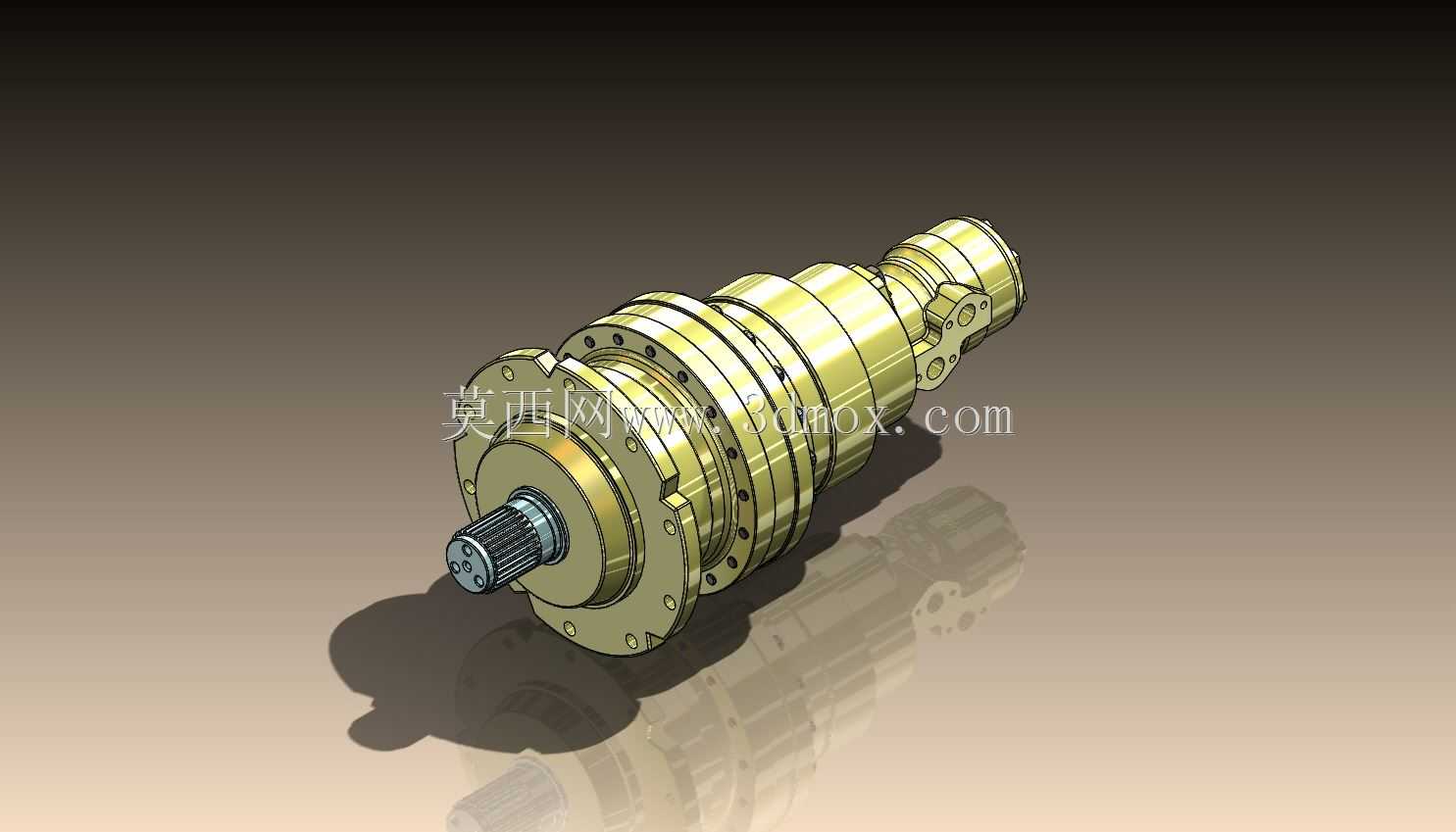

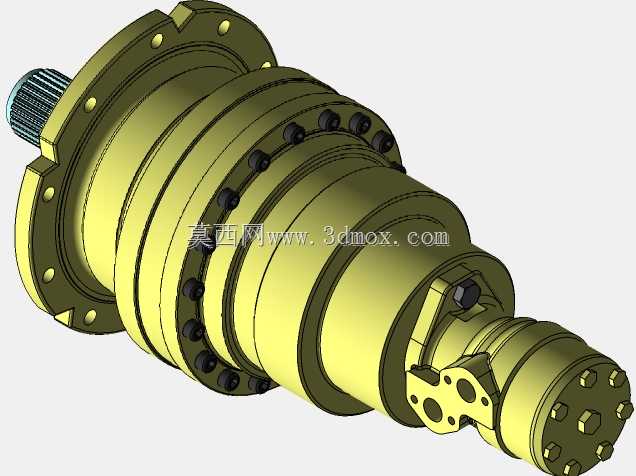

从结构布局来看,装置沿轴向串联布置,输入端为带外花键的液压马达连接轴,花键轴伸直接插入马达输出套内,依靠渐开线花键传递扭矩,轴端设置密封与轴承支撑,承受径向与轴向联合载荷。紧邻输入端的是圆形安装法兰盘,法兰端面上沿圆周均布多组螺栓过孔与定位销孔,安装时止口与设备壳体的配合孔对中,螺栓穿过通孔锁紧在对接法兰上,止口配合承担径向定位,端面贴合承受轴向反力,法兰外缘还预留了吊装与拆卸用的螺纹孔,方便现场维护时将整个减速单元从设备上顶出分离。
法兰向后依次串联三级行星减速齿圈组件,每一级均包含内齿圈、行星轮、行星架与太阳轮,动力从输入端太阳轮传入,分流至三个均布的行星轮,行星轮沿固定内齿圈滚动,将减速增扭后的动力通过行星架传递给下一级太阳轮,三级串联后总减速比可覆盖数百至上千的区间,输出转速通常控制在每分钟几转到几十转,输出扭矩可达数万牛米。各级齿圈采用分段式筒体结构,筒体外圆加工有环形散热槽,工作时齿轮啮合产生的热量通过筒壁散发到周围空气中,筒体之间通过止口定位与螺栓把合,装配时逐级叠装,每一级行星轮架都设置了滚针轴承与垫片,补偿齿轮啮合的轴向间隙,避免重载偏载时齿面接触不均。
输出端为带安装耳板的连接法兰,耳板上加工有销轴孔与螺栓孔,可直接与回转大齿圈、卷筒轮毂或工作装置摇臂对接,输出端内部设置了圆锥滚子轴承组,成对背对背安装,同时承受输出侧的径向切削力、轴向倾覆力矩与齿轮啮合反力,轴承外侧配置骨架油封与防尘圈,防止野外工况下泥沙、污水进入齿轮腔,腔体内加注中负荷工业齿轮油,油位通过侧面油塞控制,底部设置放油塞,定期换油时可将磨屑与旧油排出。
建模过程中需要重点把控几处装配边界:首先是各级齿圈的同轴度,三级筒体止口的配合公差需控制在H7/h6区间,保证太阳轮、行星轮与内齿圈的啮合侧隙均匀,避免运转时出现偏载异响;其次是输入端花键的配合长度,花键啮合长度需大于轴径的1.2倍,确保重载下齿面比压在许用范围内;法兰安装面的平面度要求不低于0.05mm,防止把合螺栓时壳体变形导致轴承卡滞;输出端耳板的销轴孔中心高需与配套工作装置的铰点尺寸严格匹配,现场安装时若中心高偏差过大,会导致连接轴受附加弯矩,过早出现疲劳断裂。
在选型适配阶段,工程师需要先核算设备的最大工作扭矩、启动冲击系数与日均运转时长,再反推减速单元的额定输出扭矩,通常选取1.5~2倍的安全系数,匹配对应排量的液压马达与系统工作压力;同时校核安装空间的轴向总长与径向最大外径,确认装置装入设备基座后,周边预留足够的散热间隙与油管走线空间,液压油口的位置需避开安装螺栓与结构筋板,方便现场接管与后期检修。装置整体外形为阶梯轴状筒体,径向尺寸从输入端法兰向输出端逐步过渡,没有突兀的外凸结构,能够紧凑嵌入回转机构的腔体内,在有限的安装空间内实现大扭矩传递,这也是行星减速结构相比定轴减速在重型回转场景下的核心优势。
