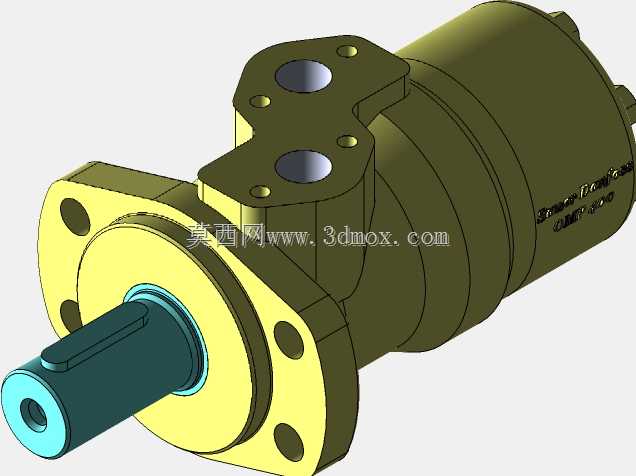

该三维结构对应中小排量摆线式液压马达,常见于工程机械属具、农用机械行走与回转、环卫车辆滚刷、输送设备驱动、机床辅机回转以及小型液压站执行回路。它的核心作用是把压力油的液压能转换为低速旋转的机械能,在不需要额外大速比减速箱的场合,直接向负载提供较平稳的输出扭矩。现场布置时,这类马达往往安装在空间紧凑、负载冲击频繁的位置,例如扫路车盘刷侧边、割草机辊刀端部、小卷扬卷筒中心、输送带从动辊旁或抓具回转支座上。模型把输出轴、前端法兰、壳体、配流段、油口结合面和后盖轮廓完整表达出来,便于在整机布局阶段校核管路走向、紧固件操作空间以及与被驱动件的同轴关系。
从功能结构看,OMP系列采用轴配流摆线工作原理,压力油经油口进入内部配流通道后,按相位依次进入转子与定子形成的封闭容腔;转子在定子内做行星运动,容腔连续扩张与收缩,从而形成稳定转动。输出端通过花键或联轴结构把转子运动传递至主轴,主轴再带动外部负载。该类马达的突出特点是转速相对低、单位体积输出扭矩大、换向方便,对油液污染较齿轮式结构更敏感,因此在实际系统中通常会在进油侧配置过滤,并保证回油背压处于允许范围。模型中前端圆柱形轴颈、键连接区域和法兰安装孔均按装配关系呈现,设计人员可以据此判断联轴器插入深度、轴端挡圈位置以及密封端盖的维护空间。
外形与安装边界是这类元件选型时最容易被忽视的部分。前端方形法兰带有多个安装孔,承担马达与机架或减速机接口的定位作用;输出轴沿轴线伸出,轴肩、键槽和端面螺纹区域需要与联轴器、链轮或轮架保持足够配合长度。布置时不能只看马达本体外径,还要在轴端留出拆装联轴器的轴向空间,在法兰背面留出螺栓穿入或拧紧空间。侧向油口附近应预留软管弯曲半径,避免管路在马达振动时与法兰边缘摩擦。后盖与壳体呈阶梯圆柱形态,虽然整体直径不大,但在窄小机架内仍需考虑回转轮廓、吊装取放以及后期更换密封件的操作余量。

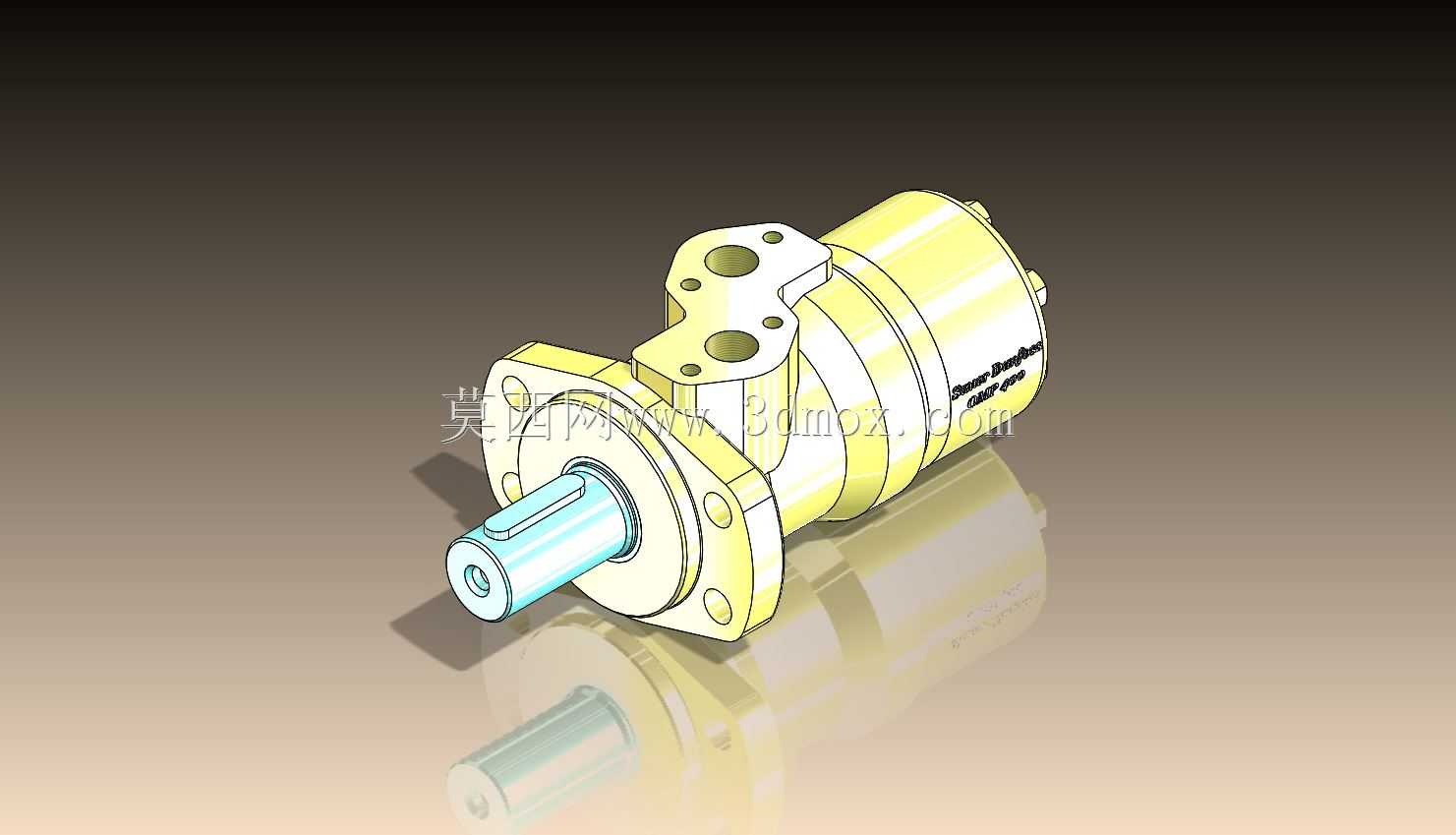

建模思路上,作品以装配体方式还原了马达的工程外观,而不是单纯建立一个示意圆柱。前端法兰的倒角、安装孔位、轴伸台阶、油口结合面、壳体分段线和后盖轮廓都有明确几何表达,能够用于设备总装干涉检查、液压管路布置、维护窗口评估和展示级渲染。对于结构工程师而言,这种模型的价值不在于替代厂家样本,而在于在方案阶段快速锁定执行元件的占位尺寸:先依据负载所需扭矩、转速和工作压力确定马达系列,再把法兰、轴伸、油口和壳体包络放入主机模型,检查链轮中心高、履带轮间距或刷辊轴线是否合理。若马达用于卷扬,还需核对卷筒内径能否容纳马达壳体,制动器或平衡阀接口是否与机架冲突;若用于割草、扫雪等冲击负载,则应关注轴伸承受径向力的位置,尽量让链轮或皮带轮靠近法兰支撑端,减小悬臂弯矩。
在液压系统匹配上,摆线马达通常与换向阀、溢流阀、节流或流量控制元件配合使用。双向旋转工况下,两个主油口交替承担进油和回油,管路规格应按峰值流量选取;频繁启停的设备需要在阀组侧设置缓冲或过载保护,避免瞬时压力尖峰作用在配流副和转子定子副上。三维装配时还应注意马达泄油或回油方向,虽然外形模型主要呈现外部结构,但接口高度和朝向会直接影响阀体、接头和软管的排布。实际安装面应保持平整,法兰止口或定位面承受主要径向定位,螺栓需按对角顺序压紧,防止壳体受附加应力。输出轴与负载轴之间宜采用同轴度较好的连接方式,链轮、齿轮或联轴器不得强力敲入,以免损伤内部轴承和密封。
整体来看,该模型适合在小型液压驱动设备的概念设计、详细布局和技术交流中使用。它把低速大扭矩摆线马达最关键的外部接口集中呈现:前端法兰决定安装方式,伸出轴决定动力传递,侧向油口决定管路连接,圆柱壳体决定空间包络。围绕这些特征,设计人员可以在不拆开内部零件的情况下完成主机干涉校验、连接件选型和维护性分析,也能让液压、结构和装配人员在同一三维环境下理解马达的安装姿态与工作边界。
