蜗轮蜗杆式回转驱动转盘承载结构

　　该套回转驱动转盘结构在工程机械与工业回转工位中应用十分普遍，常见于高空作业车转台、小型随车吊回转基座、光伏跟踪支架俯仰回转端、自动化生产线翻转变位机、林业机械抓具回转关节以及模块化工装平台的旋转工位。整套部件将回转支承轴承与蜗杆减速传动单元集成在同一刚性壳体内，不需要额外搭建减速机组装支架，现场安装时仅需对接驱动端动力源、固定底座与回转工作台面即可投入使用，大幅减少散件装配的同轴度调校工作量。

　　从实际功能角度看，该部件核心作用是把输入轴的高转速低扭矩动力，经蜗杆蜗轮啮合减速后转化为低转速大扭矩的回转输出，同时依靠蜗杆传动的反向自锁特性，在动力源停止输出后可锁定回转台位置，避免负载受外力拖拽发生非预期转动，在举升类、吊装类设备上可省去额外的回转制动组件。转盘端面上沿圆周均布的多组安装孔，分别对应内圈与外圈的连接界面：外圈法兰孔用于和固定基座锁紧，内圈法兰孔用于和上方旋转工作台、吊臂架或工装夹具连接，载荷传递路径直接从工作台面经螺栓进入回转支承滚道，再传导至底部基座，传动啮合副仅承担旋转驱动扭矩，不直接承受倾覆弯矩，受力分配逻辑清晰。

　　设计过程中首先要确定承载边界，回转支承的滚道直径直接决定允许的轴向载荷、径向载荷与倾覆力矩上限，选型阶段需先核算工位上偏心负载的重力、作业时的冲击动载系数以及极端工况下的风载或振动附加载荷，避免滚道压应力超出许用值出现点蚀失效。蜗杆侧的壳体采用一体化铸钢或高强度球铁构型，壳体上加工有与转盘外圈配合的定位止口，保证蜗杆轴线与蜗轮分度圆的中心距公差控制在设计允许范围内，中心距偏差过大会导致啮合侧隙过大、回转定位精度下降，偏差过小则会出现啮合卡滞、运转温升过高的问题。蜗杆输入端预留标准轴伸与键槽，可直接对接液压马达、低速电机或者手动摇柄，适配不同动力配置的设备场景；壳体侧面设置的检修盖板可打开观察啮合齿面状态，也可在此处加注润滑脂，定期维护时无需将整套转盘从设备上拆解。

　　外形安装边界方面，该回转驱动整体为扁平圆盘加侧置传动箱的布局，圆盘主体的外径即为最大回转轮廓，侧置的蜗杆驱动箱沿径向向外伸出，在整机布局时需要为驱动箱预留径向安装空间，同时保证输入端马达或手柄的操作、拆装空间不与周边机架结构干涉。转盘上下端面的法兰安装孔采用圆周等分排布，孔位分度精度直接影响上台面的连接同轴度，建模时需完整还原所有通孔、沉孔以及定位销孔的位置，装配时先穿入定位销完成周向定位，再按对角线顺序拧紧连接螺栓，避免法兰面局部受力不均出现贴合间隙。壳体底部与基座的结合面需加工出足够的平面度，安装面之间可涂覆密封胶防止粉尘、雨水进入内部滚道与啮合腔，户外工况使用时输入端轴封需选用耐老化的双唇密封圈，避免润滑脂泄漏与外界杂质侵入。

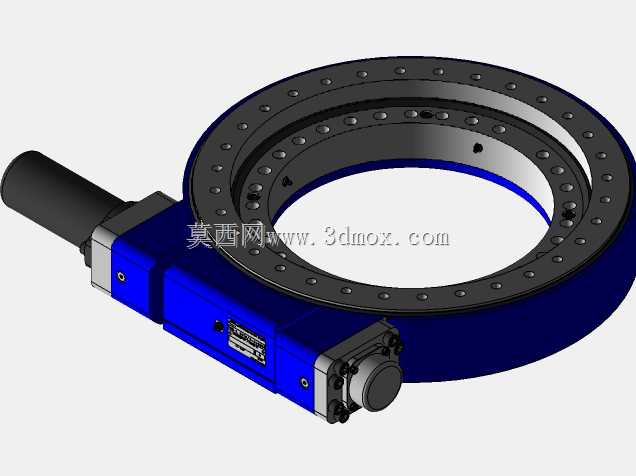

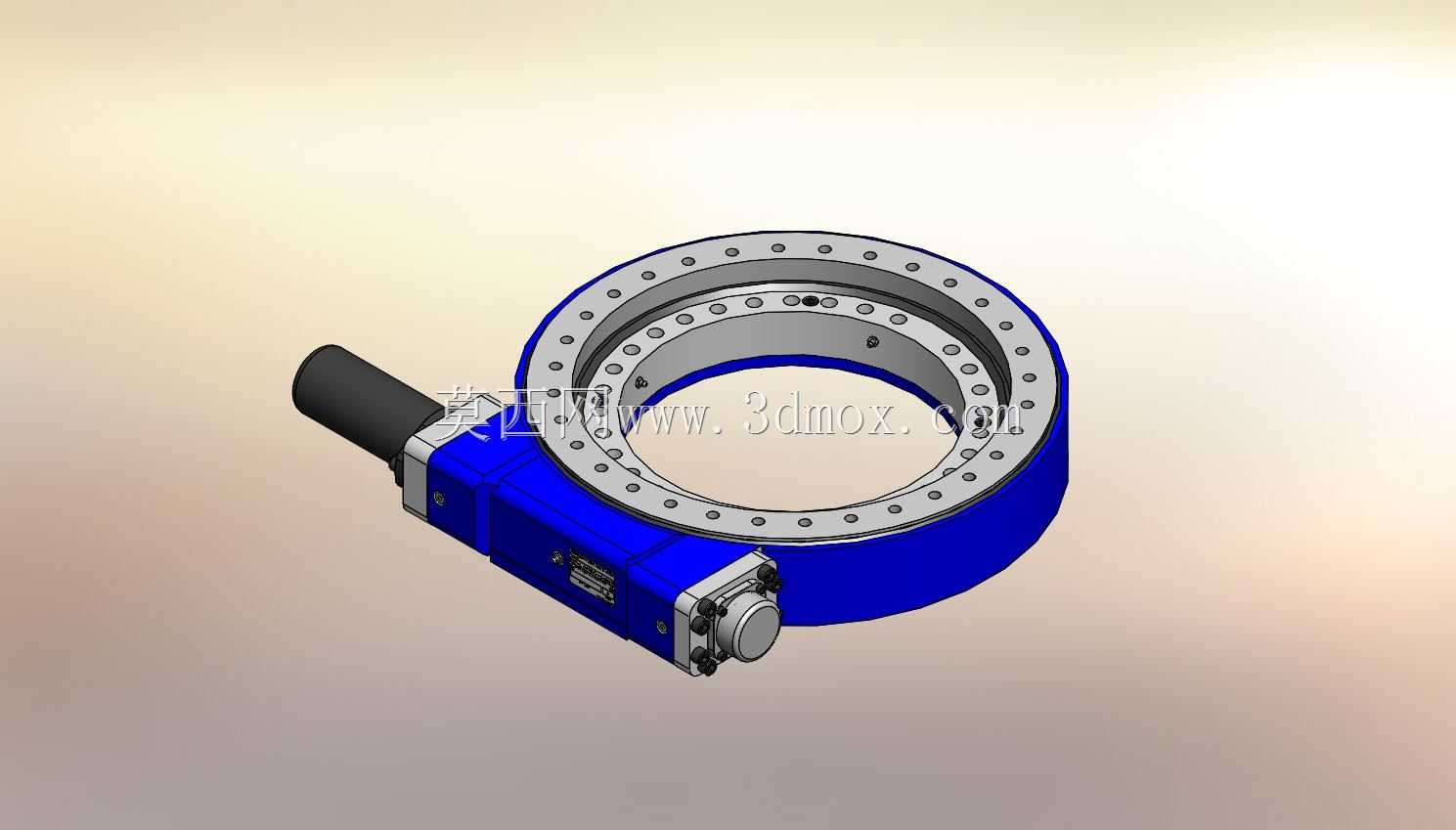

　　结构细节上，回转支承的滚道内部布置有隔离块与滚动体，蜗杆两端采用圆锥滚子轴承支撑，可同时承受径向力与双向轴向力，抵消蜗轮啮合时产生的轴向分力；侧端的端盖通过螺栓压紧轴承外圈，可通过调整垫片厚度控制蜗杆的轴向窜动量，将啮合侧隙调整到合理区间，既保证回转动作平稳无卡顿，又能把反向回程间隙控制在工位要求的精度范围内。整套结构的三维建模完整还原了内外法兰孔位、蜗杆轴伸、壳体加强筋、检修盖板以及连接螺栓的分布，在做整机布局时可直接将其作为子装配体导入，校核驱动端与周边管线、机架的干涉情况，也可基于该模型延伸出不同速比、不同承载等级的衍生回转驱动方案，匹配从轻载变位工装到重载工程机械转台的多元使用需求。
