多槽带辐板镂空式传动导向滑轮

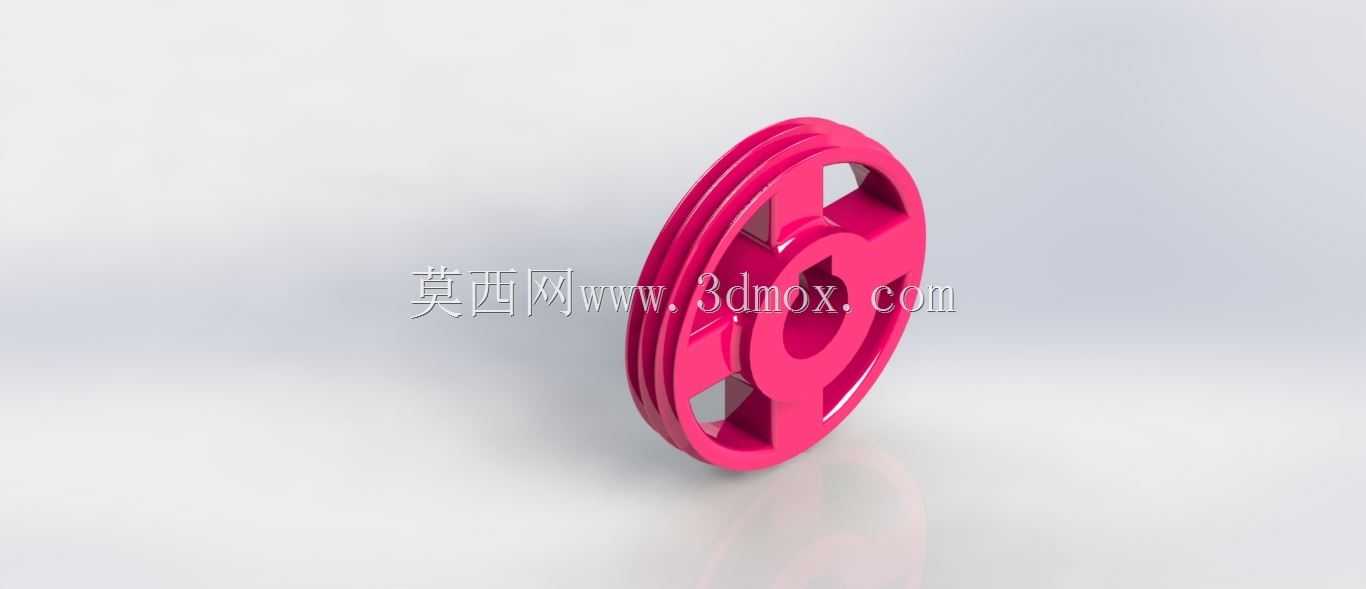

　　这款滑轮采用轮缘多槽结构配合中心轮毂与十字辐板的整体式构型，在小型牵引、走线导向、轻载输送以及教学演示机构中都能直接作为绕绳承载件使用。轮体外侧连续布置三道环形绳槽，槽底圆弧与常用圆截面绳索、柔性牵引带的接触路径相匹配，多槽设计既可以单槽独立走绳，也能够在需要并列排布多根牵引绳时避免绳体相互干涉，在桌面级实验装置、小型吊点导向、线缆敷设牵引以及3D打印轻量化传动机构里，这类结构能够把绳索的转向阻力控制在较低水平，同时约束绳体轴向窜动，防止运行过程中脱槽。

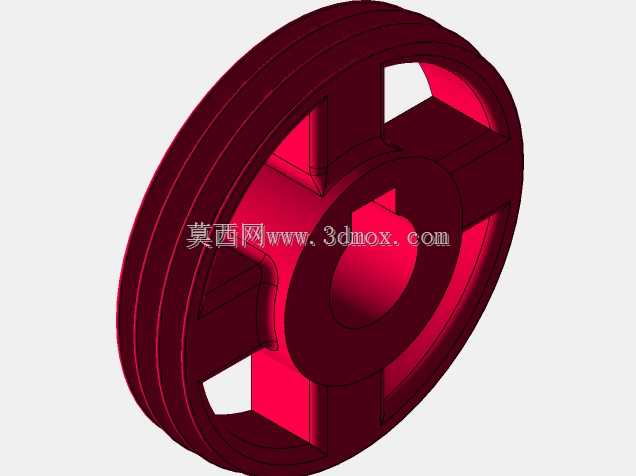

　　从结构受力角度看，轮体没有采用实心圆盘构型，而是在轮毂与外轮缘之间设置十字交叉的辐板，辐板之间开出四个对称的扇形镂空窗口。这种处理首先降低了轮体自身转动惯量，牵引启停瞬间的惯性冲击更小，对于小功率驱动的轻载机构来说，驱动端不需要额外输出过多扭矩来克服轮体自重；镂空区域同时给安装操作留出了手部穿入空间，在狭小机架内部拆装锁紧螺母、穿入固定销轴时，可以直接从轮面窗口伸入工具，不需要给整只手预留轮体侧面的操作空间，设备布局时轮体可以更贴近安装立板，压缩整机横向尺寸。

　　中心轮毂做了加厚凸台处理，轮毂内孔为同轴贯通设计，适配标准销轴或者小型深沟球轴承的安装位。实际装配时，若作为定滑轮固定导向使用，可在内孔压入微型轴承，轴承内圈与固定心轴过盈配合，轮体转动时外圈随轮缘同步回转，滑动摩擦替换为滚动摩擦，长期往复走线的磨损量会明显降低；若应用在低速、低载荷的演示场景，也可以直接采用销轴穿入孔位、配合轴用挡圈限位的简易方案，不需要额外采购轴承，降低样机制作成本。轮毂两端面高出轮辐平面，安装时锁紧垫片或者轴承端面只会接触凸台表面，不会摩擦辐板或者轮缘侧面，转动过程中不会出现轮面剐蹭机架的卡滞问题。

　　轮缘的绳槽侧壁做了倾斜导向收口，绳索从侧向滑入槽位时会被斜面自动导正到槽底中心，即使设备运行中出现小幅绳体偏摆，也不会卡在槽边棱角处。槽底的回转面与轮体内孔保持严格同轴，建模过程中所有回转特征均围绕中心轴线对称约束，转动时轮缘的径向跳动量可以控制在很小范围，绳索牵引过程中张力波动更平稳，不会因为轮体偏心出现周期性的松绳、抖绳现象。十字辐板与轮缘、轮毂的交接位置均做了圆弧过渡，没有尖锐的应力集中棱角，当轮体承受绳索径向挤压时，载荷可以从轮缘通过辐板均匀传递到中心轮毂，不会在辐板根部出现局部应力超限的问题，即便采用PLA等脆性3D打印材料制作样机，也能承受日常演示级别的牵引载荷。

　　安装边界方面，轮体轴向总厚度由三道绳槽的槽宽与两侧轮边壁厚共同决定，多槽排布下整体厚度仍控制在紧凑区间，机架侧板上只需要开出与轮毂外径匹配的避让孔，或者预留心轴安装座即可完成装配；轮体径向最大尺寸为外轮缘直径，设计机架时轮缘外圆到周边结构件需要预留至少绳索直径1.5倍的安全间隙，避免绳索充胀后摩擦周边机架。镂空辐板的窗口边缘做了等壁厚处理，整个轮体除轮毂配合面外壁厚均匀，无论是采用注塑成型还是增材制造，冷却或者凝固过程中收缩率一致，成型后轮体不会出现明显翘曲变形。

　　在实际设备选型匹配时，这款滑轮可以直接布置在牵引路径的转向节点，比如小型升降平台的导向支点、自动化设备的门体提拉机构、通讯线缆布设的临时走线架，绳索包角可以根据安装位置在90度到180度之间灵活调整，多槽结构还支持同时走两根独立牵引绳，实现双吊点同步升降的传动需求。建模时所有特征参数化关联，修改轮毂内径、绳槽数量、轮缘外径即可快速衍生出不同载荷等级的系列化滑轮，不需要重新搭建基础构型，能够大幅缩短同类传动件的设计迭代周期。
