三级展开式同轴齿轮减速传动箱体

　　这套三级齿轮减速传动装置采用卧式剖分箱体布局，输入端与输出端沿箱体同侧轴向伸出，内部依次布置高速级小齿轮、中间轴双联齿轮以及低速级大齿轮，通过三对渐开线圆柱齿轮的逐级啮合，将原动机输入的高转速低扭矩动力，转换为工作端所需的低转速大扭矩输出，整套传动链的速比分配遵循高速级承载小、低速级承载大的工程原则，高速级齿轮模数偏小、齿宽较窄，低速级齿轮模数更大、齿宽相应增加，既控制了箱体整体轮廓尺寸，也让各级齿轮的接触强度与弯曲强度趋于均衡，避免某一级过早出现点蚀、断齿失效。

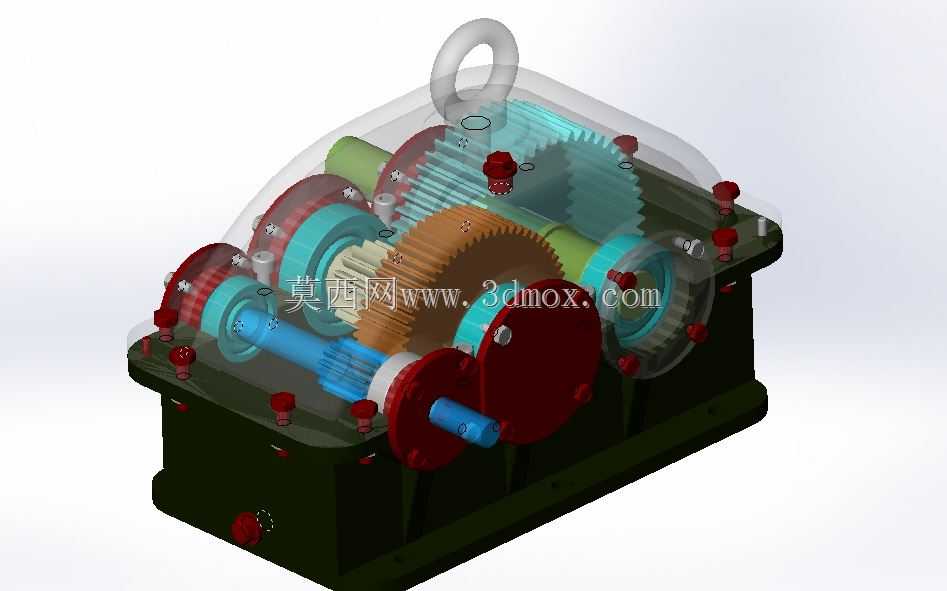

　　箱体采用上下剖分的铸铁式基座结构，下箱体为整体油池结构，侧壁预留加强筋提升刚性，箱底设置倾斜回油面，齿轮运转时飞溅的润滑油可沿箱壁回流至油池，对啮合齿面、轴承位形成持续润滑，上箱盖为半透明可视结构，在三维方案中可直接观察内部齿轮啮合相位、轴系排布与装配间隙，实际量产场景中箱盖多采用铸铁或铸钢件，顶面安装吊环螺钉，便于整机在车间内吊装转运，剖分面沿各轴中心线所在平面布置，装配时可先将三根轴连同齿轮、轴承预装到下箱体的轴承座内，再扣合上箱盖，通过沿剖分面周向均布的螺栓完成锁紧，轴承端盖从箱体外侧轴向压紧轴承外圈，既限制轴系轴向窜动，也可通过调整垫片控制轴承游隙。

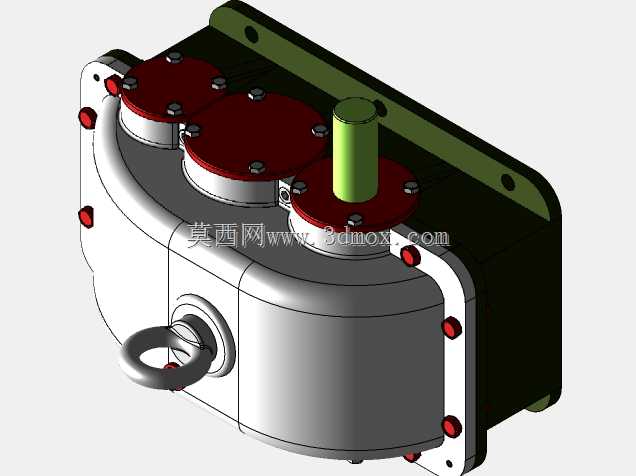

　　轴系布置上，三根传动轴平行排布，输入轴为高速小直径轴，通过联轴器对接驱动电机，输出轴为低速大直径轴，轴端预留键槽，可通过联轴器、链轮或带轮连接负载设备，中间轴同时承载两级齿轮的传动力，轴肩、轴套与轴承内圈配合完成齿轮的轴向定位，齿轮与轴之间采用平键传递扭矩，重载工况下也可改为过盈配合加键连接的双重固定方式。箱体外侧的红色紧固件包含剖分面连接螺栓、轴承端盖固定螺栓、油塞与通气器，顶部通气器用于平衡箱体内外气压，避免长时间运转后油温升高、内部压力增大导致油封渗漏，下部油塞用于定期更换润滑油、排出箱底沉积的金属磨粒。

　　从应用场景来看，这类多级齿轮减速箱广泛适配输送线驱动、小型矿山给料设备、轻工包装机械、农机传动系统等需要恒定减速比的场合，相比蜗轮蜗杆减速，圆柱齿轮减速的传动效率更高，长期连续运转的能耗损失更小，三级传动的结构也能在紧凑空间内实现较大总速比，无需额外串联减速单元。安装边界方面，下箱体底部为平整安装基面，预留地脚螺栓孔，整机重心落在箱体中下区域，安装时需保证输入轴与电机轴的同轴度误差控制在联轴器允许补偿范围内，输出轴与工作机轴的对中偏差也需符合规范，避免附加径向力导致轴承过早磨损、轴端弯曲变形；箱体周边需预留足够的检修空间，侧面要留出油位观察、油塞拆装的操作距离，顶部吊环上方不能布置遮挡管线，满足后期开盖检修齿轮、更换轴承的作业需求。设计过程中需重点校核齿轮啮合侧隙、齿顶与箱体内壁的安全间隙、轴系挠度以及螺栓预紧顺序，三维建模阶段通过透明化箱盖可提前排查齿轮干涉、螺栓与运动件碰撞、装配路径不通等问题，减少物理样机的试装返工量。
