立式手动橙子鲜榨压汁器具结构

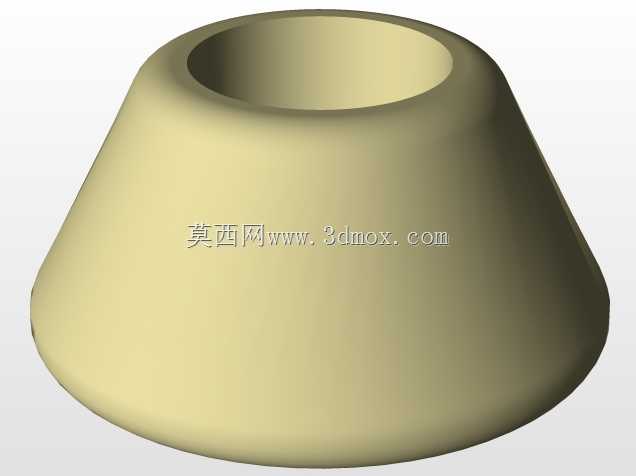

　　这套立式手动橙子压榨器具的三维结构，面向小型饮品摊位、家庭厨房、轻食门店以及自助餐饮区域的鲜果取汁场景，核心用途是对半切开的橙子、柠檬、西柚等柑橘类果实施加稳定下压力，通过锥形凸台挤压果肉纤维，让果汁透过滤篮开孔汇入下方承接杯体，同时把果皮、果籽与粗纤维残渣隔离在压榨工位上方，减少后续过滤工序。

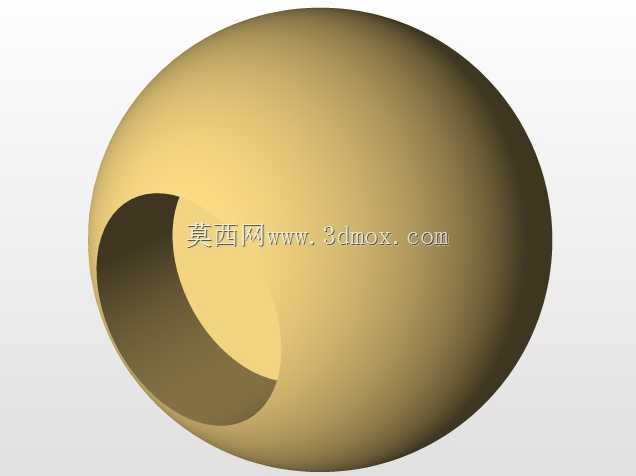

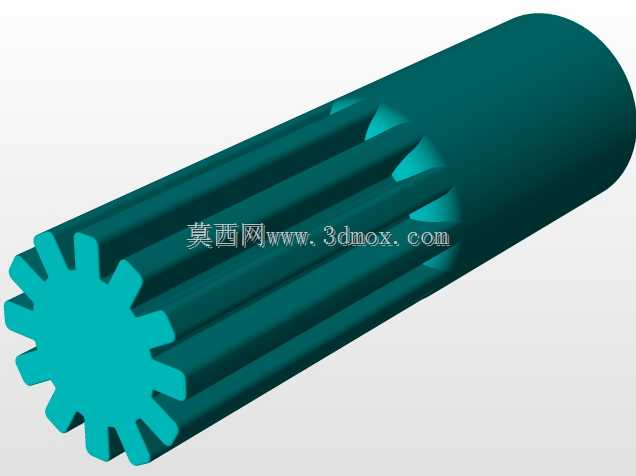

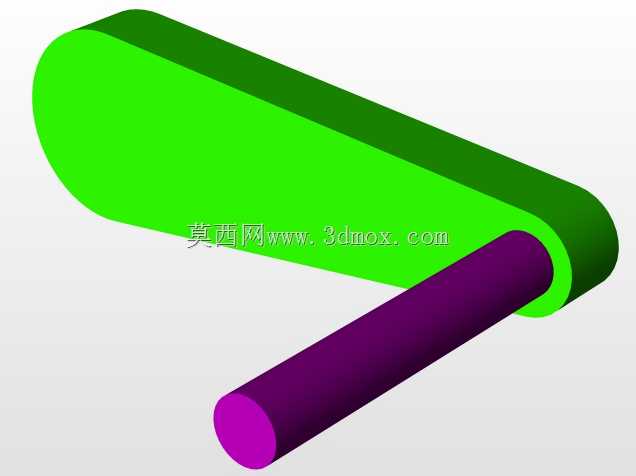

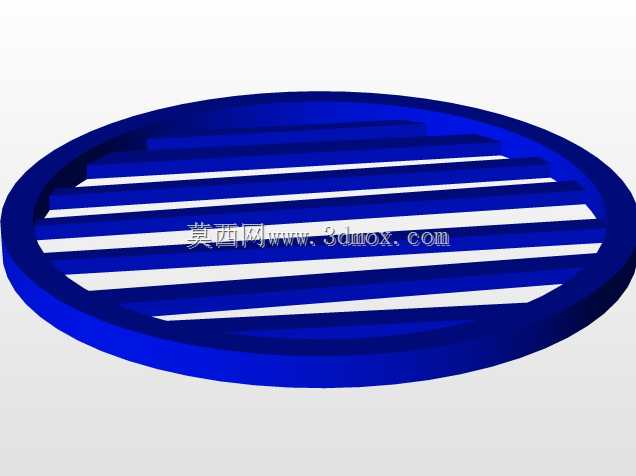

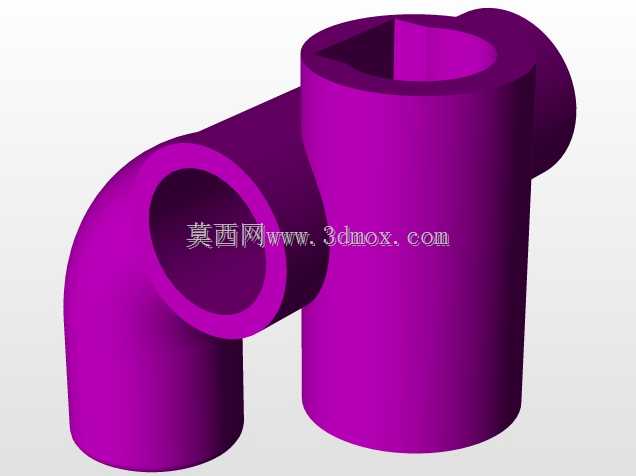

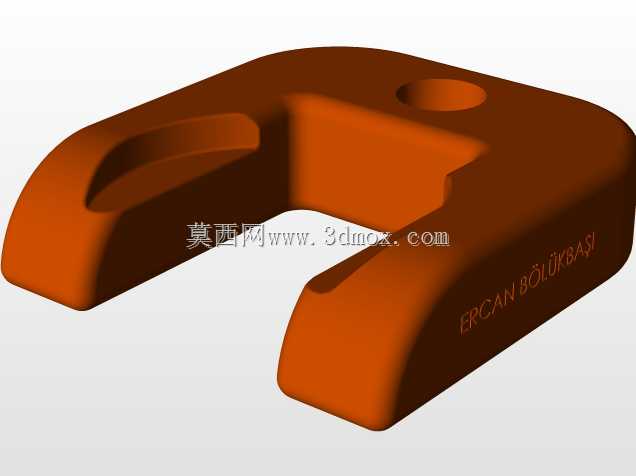

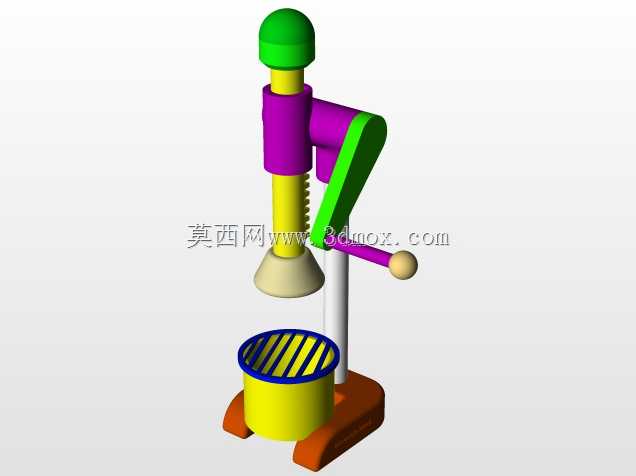

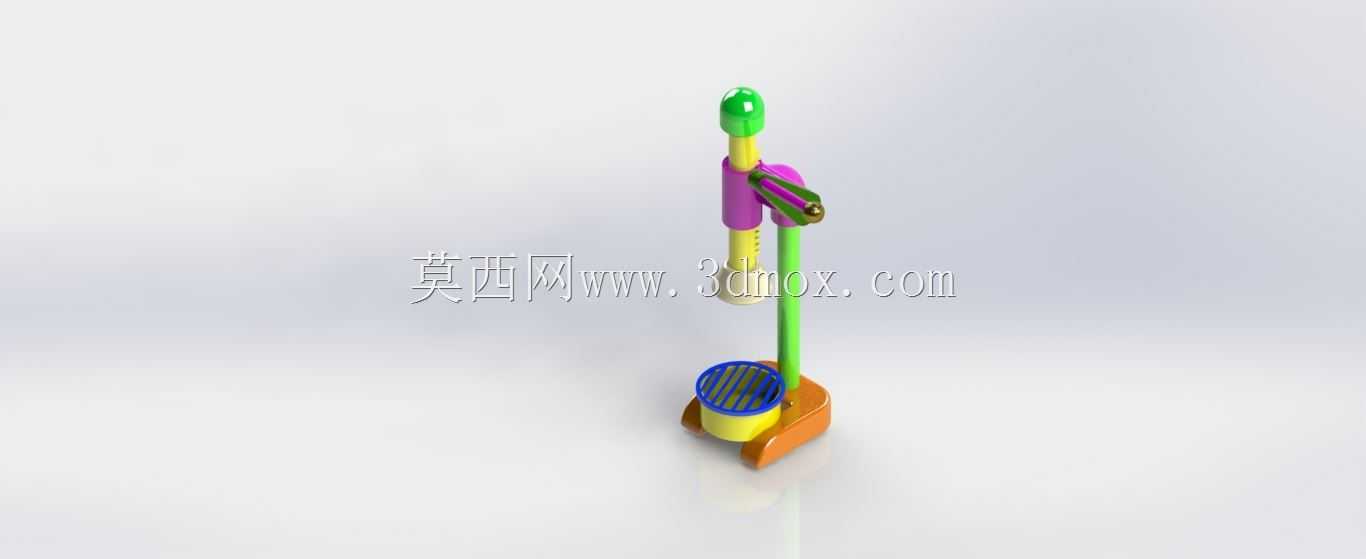

　　从整机布置来看，设备采用单立柱悬臂承载方案，底部为加宽的橙棕色支撑底座，底座轮廓向压榨工位两侧延展，抵消压杆下压时产生的倾覆力矩；底座上方预留杯体放置区，黄色带蓝边的滤篮直接坐落在承接区域，滤篮周圈开设长条导流孔，孔位方向沿锥面周向均匀排布，既保证果汁快速下流，又能阻挡大块果瓤掉落。立柱从底座后侧竖直向上延伸，绿色杆身作为主支撑骨架，中段装配紫色旋转压臂铰接座，压臂末端连接绿色球形施压握头，握头下方对应滤篮中心的压榨凸台，操作时向下扳动长压杆，借助杠杆放大手部输入力，无需配套动力源即可完成鲜果压榨。

　　结构设计层面，铰接点位选在立柱中上部，压臂力臂长度远大于施压端工作行程，操作人员仅需施加较小握力即可在压榨头处获得数倍的压合力，适配柑橘类果实破裂所需的挤压力度；施压头采用圆弧球面造型，下压时可自适应贴合不同大小的半果切面，避免局部应力集中把果皮压碎混入果汁。立柱与底座之间采用插接定位结构，装配时立柱下段直接嵌入底座预留卡槽，无需额外紧固件即可保证整机同轴度，拆解清洗时可快速分离滤篮、压臂与底座，冲除残留果渣。

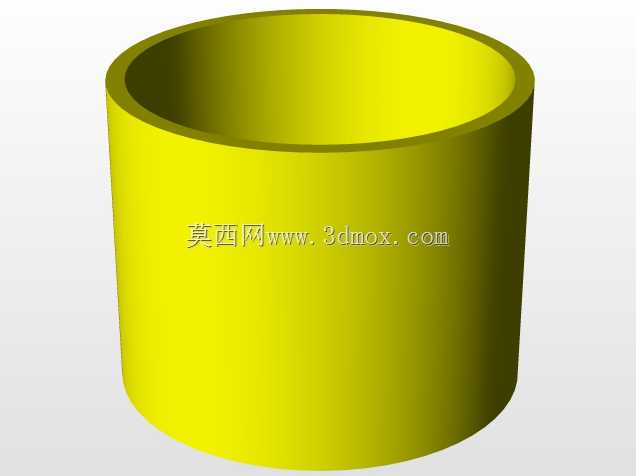

　　安装边界方面，整机底面为平整支撑面，无需地脚固定，直接放置在操作台、餐桌或摊位台面上即可使用；横向占用空间集中在底座轮廓范围内，压臂抬起状态下竖向高度为整机最大尺寸，下压过程中压臂末端向后侧小范围摆动，布置时只需在设备后方预留少量操作间隙，台面上方无需额外避让空间。滤篮与承接杯的配合位采用止口定位，杯子放入后自动对中压榨中心，受压时不会出现侧滑移位；整机所有与果肉、果汁接触的部件均采用光滑曲面过渡，无狭小积渣死角，日常使用后可直接冲水擦拭，符合小型食品加工器具的清洁要求。

　　功能特性上，该设备区别于电动榨汁机的复杂传动与电控结构，无易损电气元件，维护成本极低，适配无供电的户外市集、流动摊位场景；施压行程通过铰接座的机械限位约束，下压到最低位时施压头恰好贴合滤篮锥面，不会过度挤压果皮带出苦涩白瓤成分，出汁口感稳定。建模过程中各零件的装配关系完全还原实际装配逻辑：立柱与底座的配合公差、压臂与铰接轴的转动间隙、滤篮与底座的定位台阶都做了对应结构表达，可直接用于手动压榨器具的结构验证、教学演示以及小型厨用设备的方案参考。
