立式三槽凸轮从动件演示机构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:655211
  • 立式三槽凸轮从动件演示机构
  • 立式三槽凸轮从动件演示机构
  • 立式三槽凸轮从动件演示机构
  • 立式三槽凸轮从动件演示机构
  • 立式三槽凸轮从动件演示机构
  • 立式三槽凸轮从动件演示机构
  • 立式三槽凸轮从动件演示机构

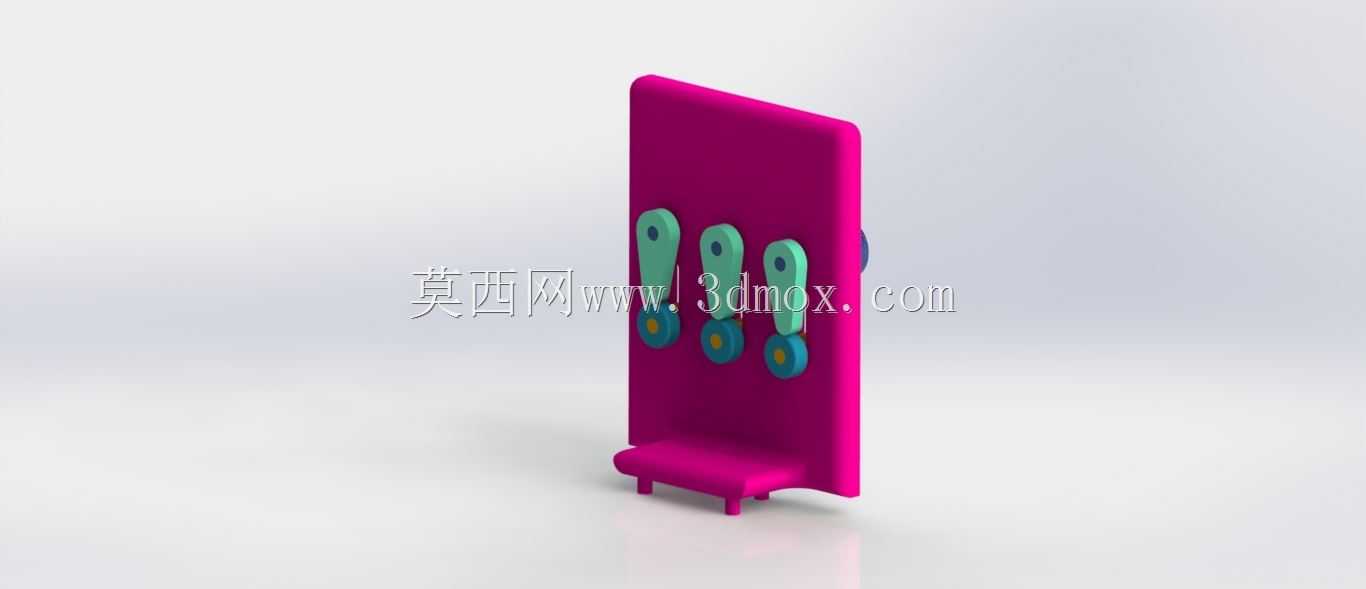

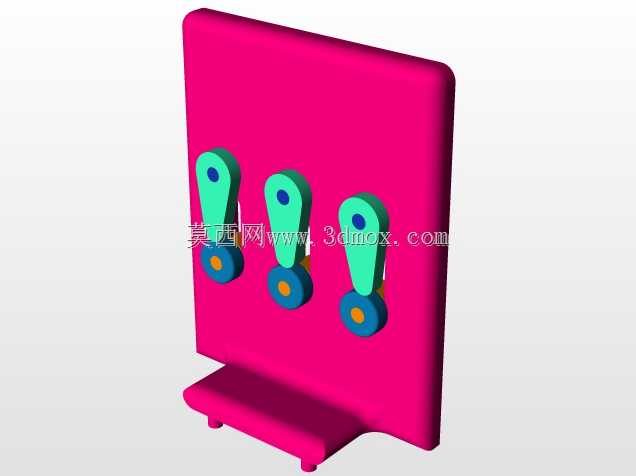

  这套机构的核心承载件是一块直立的厚板,整体采用高饱和度品红色外观处理,在教学演示场景中可以快速把机构本体和周边工装、台架区分开,避免学员观察运动轨迹时被背景杂色干扰。立板底部向前延伸出一段水平托边,托边下方预留了两个小定位凸柱,实际装配时可以直接卡入实验台的T型槽定位孔,或者配合沉头螺钉锁在铝型材工作台面上,不需要额外焊接支架,拆装调整都很方便。立板板面上沿竖直方向排布了三个长条形通槽,槽体走向完全平行,槽口两端做了圆弧过渡,没有尖锐应力集中角;每个长槽的正上方都加工了一个小圆孔,三个圆孔的中心连线处于同一水平高度,这组孔位是凸轮转轴的安装基准,保证三根输入轴的同轴度公差可以控制在演示机构允许的范围内,从动件沿长槽做直线往复运动时不会出现卡滞、偏磨的问题。

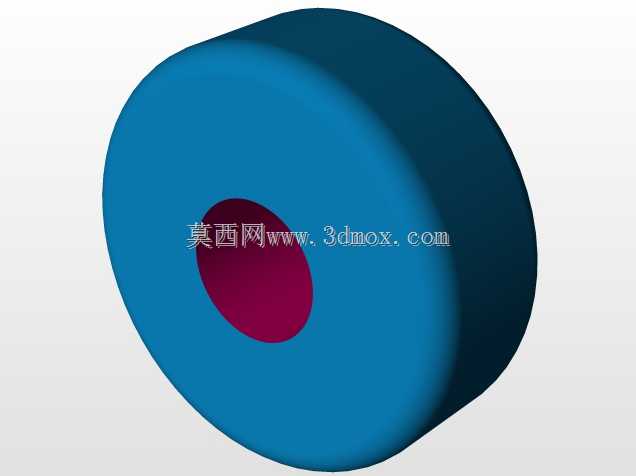

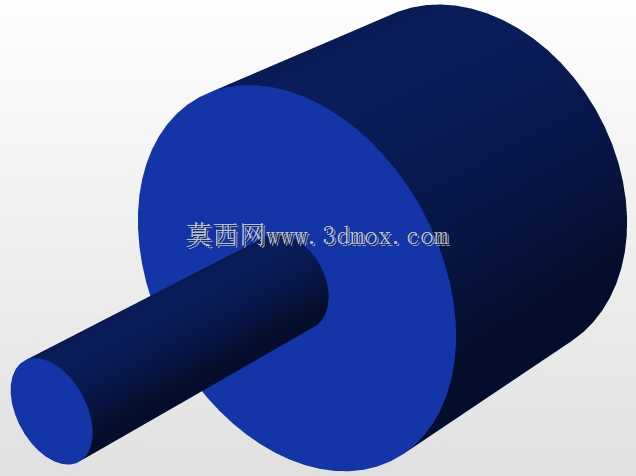

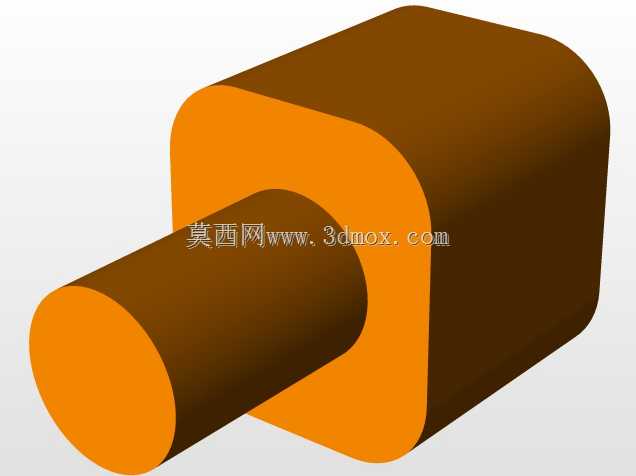

  从功能逻辑上看,这是一套用于展示凸轮-从动件配合原理的教学实训机构:三根凸轮轴分别穿过立板上部的三个圆孔,轴端安装不同轮廓曲线的盘形凸轮,立板后侧或者前侧对应每个长槽布置一组从动滑件,滑件的导向段嵌入长槽内,只能沿槽的长度方向上下滑动,滑件顶端的接触头始终抵靠在凸轮工作轮廓面上。当外部动力通过手轮、减速电机或者同步带带动凸轮轴连续回转时,凸轮轮廓的向径变化会推动从动滑件按照预设的运动规律做升降往复,三个工位可以分别搭载对心直动尖顶从动件、滚子从动件、平底从动件,同步展示不同从动件形式的运动特性差异。

  在高校机械原理课堂、职业院校实训中心的教学场景里,这类机构的使用频率很高:讲师可以把三套不同运动规律的凸轮——比如等速运动凸轮、等加速等减速运动凸轮、简谐运动凸轮——分别装在三根轴上,手动盘动轴转动时,学员可以直观对比三种运动曲线对应的从动件速度、加速度变化,理解刚性冲击、柔性冲击产生的机理;长槽的导向面在建模时预留了合适的配合间隙,实际加工后可以镶嵌铜质导向衬套,滑件往复运动时磨损量极小,长期实训使用后只需要更换衬套就能恢复导向精度,不用整体更换立板。

  设计思路上没有采用复杂的箱体式支撑结构,而是用单块直立板作为所有运动部件的安装基准,第一是大幅降低了零件加工成本,整块立板可以通过一块板材铣削完成所有槽、孔、底边特征,不需要多件拼焊,装配时不存在多基准累积误差;第二是观测开放性好,立板正面没有多余遮挡,学员站在设备正前方就能完整看到三个从动件的全部运动行程,凸轮和从动件的接触位置、滑件在槽内的移动过程都一目了然,不像封闭箱体机构需要拆开护罩才能观察内部配合。

  安装边界方面,立板的整体高度适配常规实训台的观测视线,立板底部的水平托边向前伸出的宽度刚好承托从动件的下极限位置,避免从动件滑出导向槽时直接掉落;三个长槽的长度按照从动件最大升程加两端安全余量设计,槽的宽度和从动滑件的导向段采用小间隙配合,既保证滑动顺畅,又能限制滑件的转动自由度,让接触头始终贴合凸轮轮廓。上部的三个转轴孔同轴度在建模时统一约束,孔端可以加装轴承座台阶,嵌入小型深沟球轴承后支撑凸轮轴,转动时的径向跳动被控制在很小范围,从动件的升程误差不会因为轴系窜动被放大。

  这类机构除了教学演示,也可以用在小型轻工设备的动作工位验证环节,比如包装设备里的顶料、推料动作,在方案设计阶段可以用这套立式板架快速搭出原理样机,验证凸轮轮廓的运动节拍是否匹配工位需求,调整凸轮参数时只需要更换轴端的凸轮盘,立板和导向槽部分完全通用,能大幅缩短原理验证的迭代周期。
