工业振动给料卸料输送设备结构

　　该设备面向散料处理、过滤后物料收集、料仓下方均匀卸料等工况，核心作用是把上部料斗内积存的颗粒、粉料或工艺残余物料，以受控振动方式连续送入下游输送、包装或收集环节。现场布置时，设备通常位于过滤器出口、料仓下部或工段衔接位置，上部锥斗承接来料，下部槽体将物料导向指定方向，适合需要避免架桥、堵料和人工敲击料斗的生产环境。

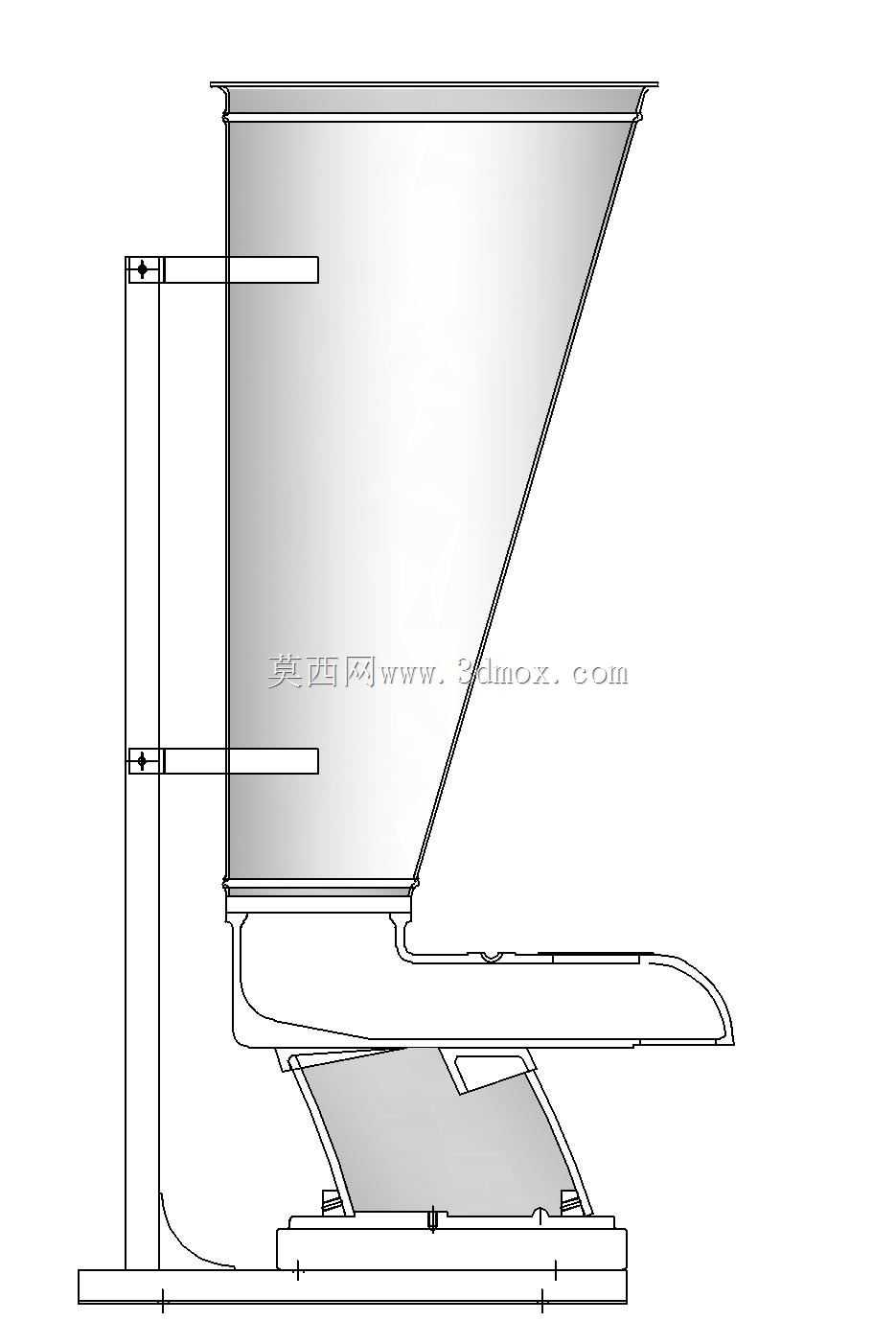

　　结构上，上部采用方形进料段与锥形收缩斗组合。方形段便于与上游设备法兰、平台开口或仓体接口对齐，锥段则通过逐渐缩小的流通截面聚拢物料，使物料在重力作用下向出料口集中。锥斗壁面保持连续过渡，避免内部出现突变台阶，减少粉料附着和颗粒卡滞。料斗外侧设置横向支撑杆，与后侧立式机架连接，使上部容器在振动工况下仍具有明确的约束边界，同时也为检修时观察、拆装和清洁提供支撑点。

　　下部给料槽从斗底向前延伸，形成开放式导料通道。槽体截面兼顾物料通过量与导向性，底部承托物料，两侧限制外溢，端部以平缓曲线收束，使物料离开设备时具有稳定流向。与单纯依靠重力滑落的溜槽不同，该结构通过振动激励破坏物料拱塞，使潮湿、细粉或易堆积物料也能保持连续流动。振动源布置在槽体下方区域，动力传递路径短，激振力直接作用于承料结构，有利于提高给料稳定性。

　　底座是整机振动与固定基础之间的关键环节。下部钢板焊接或折弯成型，形成刚性承载平台，承受料斗、槽体、物料和振动电机的复合载荷。支撑部位采用弹性隔振元件，将工作振动与固定机架隔离，避免振动直接传递到平台、土建基础或相邻设备。设计时需要重点核对隔振元件的布置位置、压缩量和刚度匹配：刚度过高会降低隔振效果，刚度过低则可能造成设备摆动过大；支撑点应围绕质心合理分布，使设备启动、停机和稳态运行时姿态一致。

　　从安装边界看，后侧立式框架构成设备的主要外部定位参考，框架立柱与横向杆件围成维护和连接空间。上部料斗宽度决定进料口占位，锥斗向下收缩后与给料槽衔接，槽体向前伸出的长度决定下游设备接料位置。现场布局应在槽端保留落料高差，在料斗上方保留进料和检修空间，在振动电机两侧预留散热、接线和维护距离。地脚或支撑连接处不能将振动槽体与固定平台刚性锁死，否则会削弱振动效果并增加结构疲劳风险。

　　三维结构设计中，料斗板材、槽体折弯边、机架立柱、横撑、底座板和减振支撑之间的装配关系需要清晰表达。上部容器承受物料静载和磨损，宜保证壁面连续、焊缝位置合理；下部槽体承受交变激振，应避免薄弱悬臂和应力集中。振动电机安装面需要保持足够刚度，连接孔位与加强结构对应，防止长期运行后松动。机架与振动体之间的间隙也要纳入模型检查，防止运行振幅范围内发生碰撞。

　　该类设备的选型逻辑并非只看料斗容积，还要结合物料堆积密度、粒度、含水率、流动性和目标给料量。锥斗角度影响物料下滑，槽体长度影响落料点，激振位置影响物料运动方向，隔振支撑影响整机稳定性。模型将储料、导料、振动、隔振和机架支撑整合在同一设备中，能够用于散料处理线的布局校核、结构干涉检查、安装空间确认以及给料设备方案沟通。
