紧凑型标准气动直线执行气缸结构

　　该气动执行元件属于自动化产线里最常见的直线驱动单元，整体采用紧凑型方形缸体布局，在3C装配、包装分拣、轻工输送、工装夹具驱动这类对安装空间有严格限制的工位中适配性极强。不同于圆形缸体需要额外加装导向附件防转，这款方形缸体的缸筒四周自带安装槽位，缸体本身的截面刚性更高，侧向承载能力更强，在推送工件、夹紧定位、闸门启闭、短距离顶升这类常规动作里，不需要额外搭配导向轴就能承受一定的偏载，大幅减少外围辅件的占用空间。

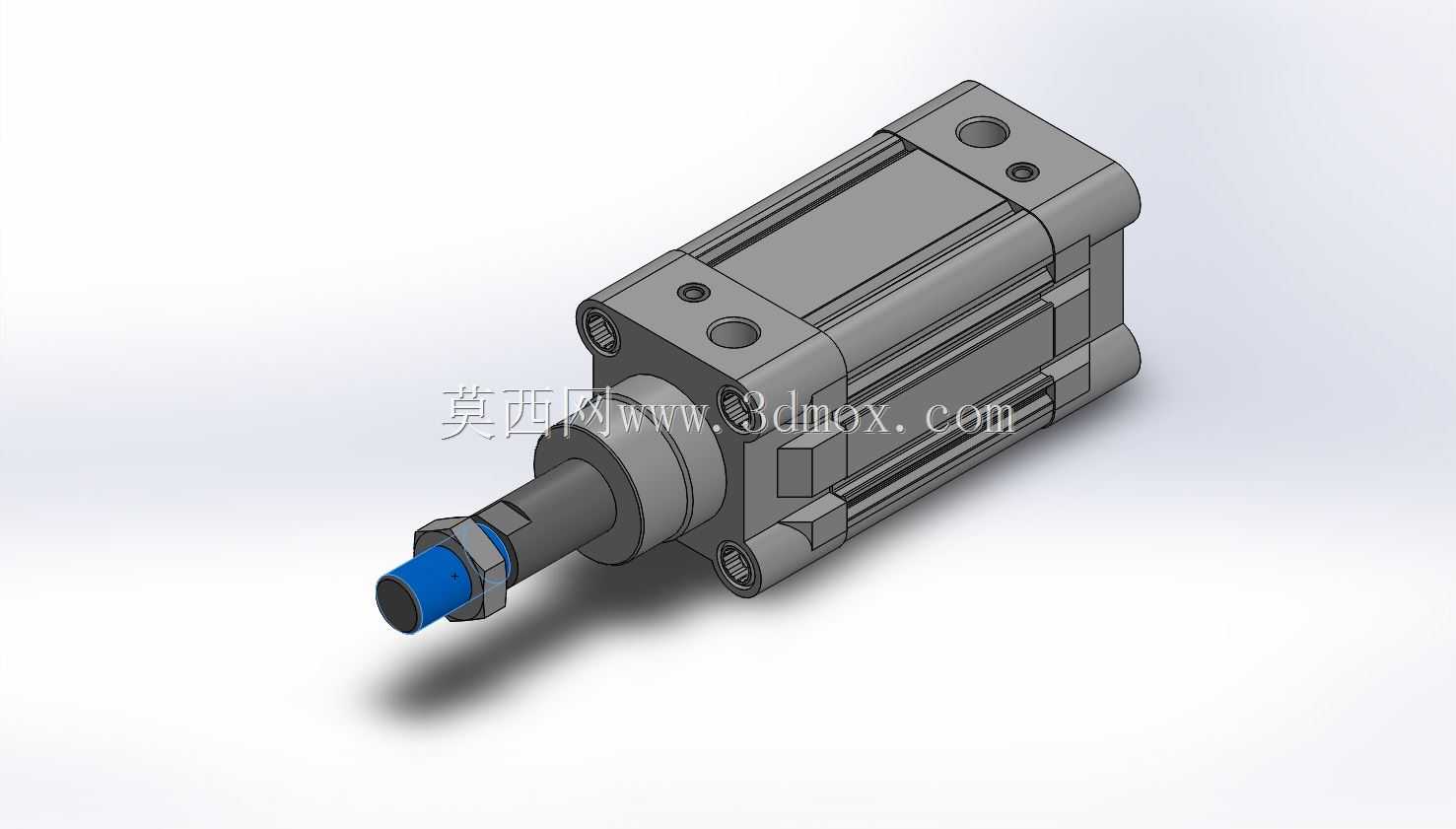

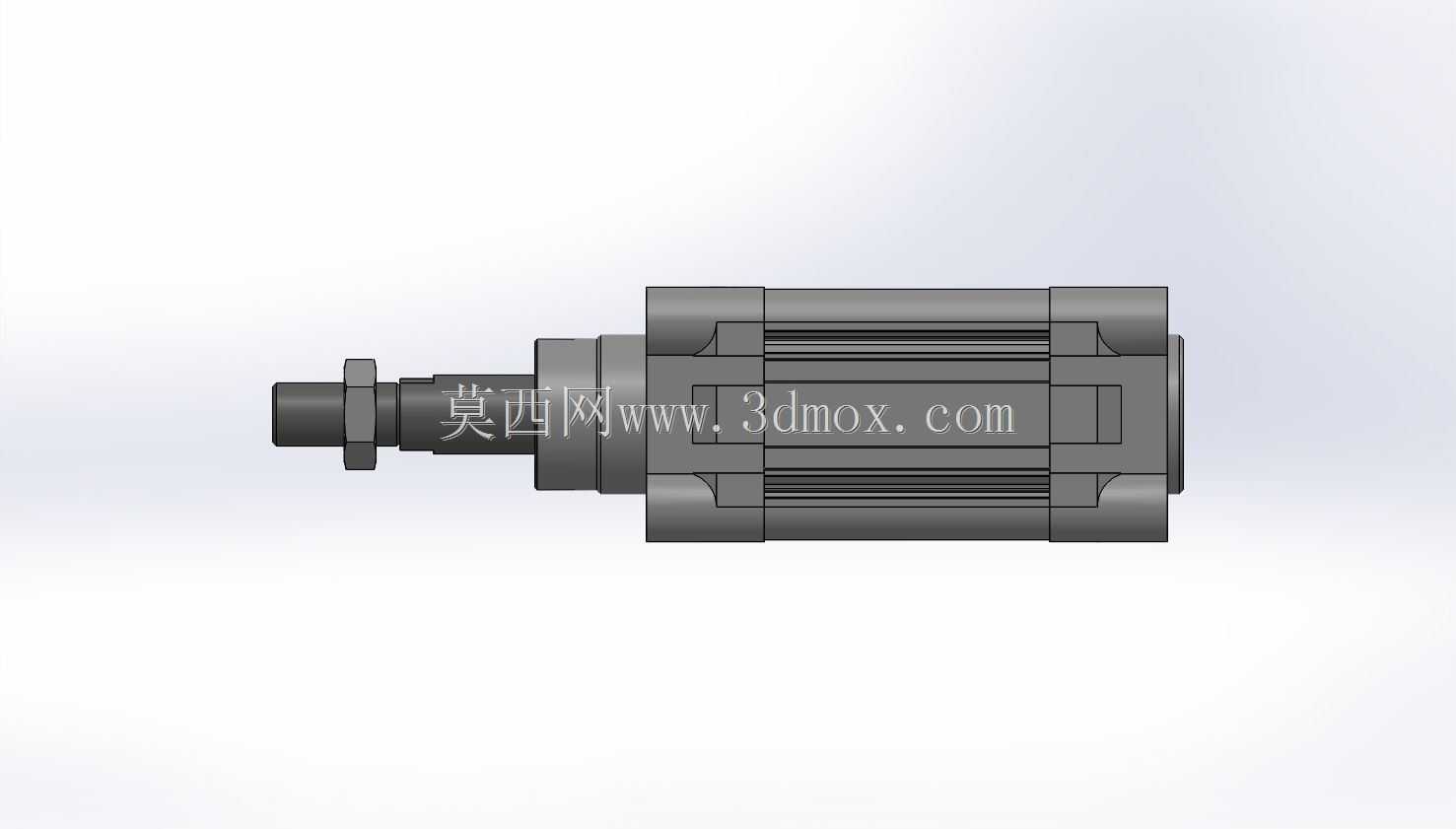

　　从结构细节来看，活塞杆伸出端做了标准外螺纹设计，配套锁紧螺母可以直接和负载接头、浮动接头或者推板连接，前端蓝色密封挡圈对应活塞杆处的防尘与杆密封结构，能在多粉尘的车间环境下阻挡碎屑、切削液飞溅进入缸筒内部，避免活塞表面被异物划伤出现内泄。缸体前后端盖和缸筒的连接采用内置拉杆布局，四根拉杆隐藏在缸体四个角的轮廓内部，外表面没有突出的拉杆端头，整缸外形规整，安装时可以直接贴紧设备立板或者型材槽面，不会出现外置拉杆干涉相邻部件的问题。端盖上预留的两组气口布置在缸体侧上方，接口规格适配常规快插气动接头，进排气通路的流道经过优化，换向时气流阻力小，活塞往复动作的响应速度更快，缸体端面上加工的两个定位销孔与安装螺纹孔，既可以正面通孔穿螺栓固定，也可以从侧面通过缸体自带的槽位搭配感应开关支架，直接在缸身任意位置加装磁性传感器，实时反馈活塞伸出、缩回的到位信号，方便接入气动回路的PLC逻辑控制。

　　设计这款气缸结构时，首先要明确行程边界：该款规格对应缸径50mm、行程25mm，属于短行程压紧类常用规格，活塞的有效作用面积在0.5MPa常规工作气压下，理论输出推力接近980N，拉力略小于推力，选型时需要预留至少30%的负载余量，避免气压波动时出现推力不足夹不紧工件的问题。建模过程中要严格控制各零件的装配间隙：活塞和缸筒内壁的配合间隙要保证密封件有合理的压缩量，既不能间隙过大导致串气，也不能过紧造成活塞运动卡滞；活塞杆和前端盖导向套之间采用间隙配合，导向段长度要满足活塞杆全伸状态下的支撑刚性，避免活塞杆受侧向力时出现别劲、弯折。安装边界方面，整缸的轴向总长度由缸筒长度、前后端盖厚度、活塞杆伸出长度叠加而成，25mm行程下活塞缩回时活塞杆外露长度很短，全伸状态下活塞杆向外伸出25mm，布局设备空间时除了要预留缸体本身的安装占位，还要在活塞杆伸出方向留出足够的安全距离，避免推块走到行程终点时和周边工装发生硬碰撞。缸体的方形截面四个侧边都预留了传感器安装槽，磁性开关可以顺着槽滑到任意位置锁紧，不需要额外打孔加工，现场调试时调整到位信号的位置非常方便。

　　在实际工况使用中，这类气缸通常搭配二位五通电磁阀、节流阀、气源处理三联件组成完整气动回路，排气侧的节流阀可以调节活塞往复的运动速度，避免高速撞击端盖产生噪音和冲击。短行程的特性让它特别适合用在夹具压紧、挡料限位、轻工件短距离推送的场景，相比长行程气缸，短缸体的固有刚性更好，活塞动作的重复精度更高，频繁往复动作下的密封件寿命也更长。建模时所有密封沟槽的尺寸都对应标准气动密封件的规格，端盖和缸筒之间的静密封、活塞上的双向活塞密封、杆端的防尘圈都做了对应的沟槽建模，虚拟装配时可以直接检查密封件的压缩率是否在合理区间，也能模拟活塞全行程运动过程中是否存在零件干涉，提前验证气口通路和安装孔位的匹配性，给后续出工程图、加工定制或者直接选型替换标准件提供完整的三维结构依据。
