移动式钢筋切断剪切设备结构设计

项目分类:机床 发布时间:2022-06-09 ID:655225
  • 移动式钢筋切断剪切设备结构设计

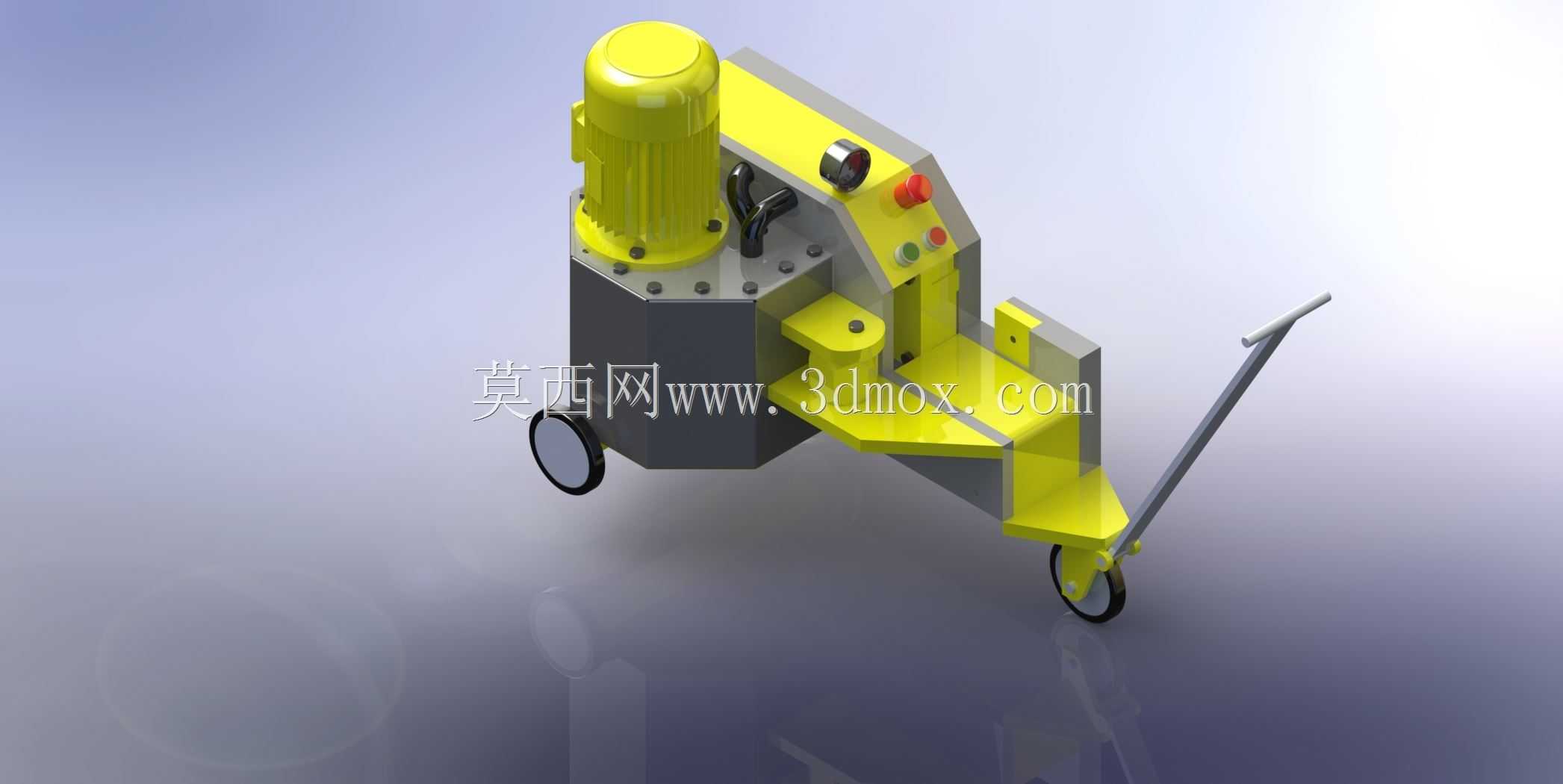

  该设备面向建筑施工现场、小型钢筋加工棚、废旧金属回收站点以及零散型材下料作业场景设计,核心用途是对圆钢、螺纹钢、扁铁、小型角钢等长条形金属型材进行定长切断,替代传统人工砂轮切割的低效作业模式,减少切割粉尘与砂轮耗材损耗。整机采用手推移动式布局,底部配置两个承重行走轮,后侧延伸出推拉操作扶手,作业人员可单人将设备推送至钢筋堆放区或者浇筑作业面临近点位,无需提前将大批量型材转运至固定加工工位,适配工地现场转场频繁、作业点位分散的实际工况。

  从结构布局来看,动力单元集中布置在机身上部后侧,立式驱动电机通过法兰盘直接固定在主机箱体顶面,动力传递路径短,省去冗余皮带传动结构,降低运行过程中的传动损耗。主机箱体为厚钢板焊接成型的封闭腔体,内部容纳剪切传动副与动刀驱动组件,箱体侧壁预留检修盖板点位,日常维护时可拆开盖板检查刀片磨损状态、清理腔体内积存的金属氧化碎屑。剪切工作工位设置在机身前侧伸出的悬臂支座上,定刀座与动刀滑块呈上下错位布置,型材送入刀口后,动刀在驱动力作用下快速下行,与定刀形成剪切副完成金属断面裁切,剪切过程无高速磨切火花,切口平整无明显烧蚀蓝边,后续钢筋套丝、弯折工序无需额外打磨断面。

  操作控制元件全部集中在机身侧方的倾斜操作面板上,急停按钮、启动按键、运行状态指示灯按照作业人员站立操作的伸手范围排布,面板做倾斜仰角设计,操作人员站在机身侧方推送扶手的位置即可清晰识别按钮状态,无需弯腰探身操作。进料支座配套定位挡料结构,作业时可提前将定长挡板固定在对应刻度位置,型材推送至抵靠挡板后即可触发剪切,批量下料时每根型材的切断长度一致性可控,减少人工测量划线的重复工作量。

  设计过程中优先考虑了工地粗旷作业的容错性:整机重心落在两轮轴线靠近主机箱体的一侧,扶手端施加下压力即可抬起前侧支撑脚,推行时整机重量全部由行走轮承载,转向灵活;作业状态下前侧支撑脚落地,与两轮形成三点支撑平面,剪切瞬间的冲击力由三个支撑点分散传递到地面,无需额外打地脚螺栓固定,适配临时硬化场地甚至压实泥土地面的摆放需求。机身所有外露棱边均做倒角钝化处理,油管、线缆沿机身侧壁走线并设置固定卡扣,避免工地搬运钢筋时勾挂管线。剪切刀口侧方设置防护挡板,阻挡剪切过程中可能崩出的短料头,操作位与刀口保持安全距离,符合现场加工作业的安全防护要求。

  外形尺寸方面,整机长度控制在常规手推作业的通行范围内,宽度小于工地常用施工电梯的轿厢入口宽度,可直接推入施工电梯完成楼层转场;高度方向立式电机顶部为整机最高点,低于普通工地临时防护棚的净高,在室内钢筋加工棚内移动不会触碰架体管线。安装边界上,设备作业时仅需在机身前方预留出不短于待切钢筋长度的进料空间,侧方预留操作站位即可,不需要配套大型料架或者基础预埋件;电源接入点位设置在机身后侧,线缆长度适配现场临时配电箱的接驳距离,设备就位后调平支撑脚即可投入作业,无需复杂安装调试流程。针对不同规格型材的剪切需求,刀座位置预留刀片调节间隙,更换不同开口尺寸的定刀、动刀即可适配更大直径的棒料裁切,设备整体结构紧凑,维护点位全部外露可达,非常适合流动作业的小型金属裁切场景。
