面粉厂卧式打麸机麸皮精整机结构

　　该三维结构对应面粉厂清理与制粉流程中的麸皮处理设备，主要布置在磨粉机、平筛或刷麸机之后，用于对筛上麸片进行再处理。磨下物料经过筛理后，仍有部分胚乳颗粒粘附在麸皮表面，或被麸片包裹，若直接作为副产物排出，会造成出粉率下降；若反复回磨，又容易使麸皮破碎、混入面粉而影响粉色与含砂指标。打麸机的作用就是在相对温和的机械作用下，把麸皮表面和折缝中的粉粒剥离下来，再通过风选和筛理把松散面粉与麸片分开。

　　从现场布置看，这类设备通常安装在制粉车间楼层平台上，进料口位于设备上部，承接前道平筛或刷麸机下来的麸片；下部锥形斗用于收集被打下的物料并接入后续输送或筛理回路。设备侧面需要预留检修门、传动端维护空间和通风接管位置，地脚区域则要保证支撑腿落位、减振和清料空间。三维建模时不能只建主机外形，还要把上部进料、下部集料斗、侧面传动、电机、检修门盖、观察口以及外部风路接口的相对位置表达清楚，否则在厂房布置阶段容易出现管线与维护通道冲突。

　　设备核心工作区为卧式转子结构。转子在机壳内快速旋转，带动打板或传送叶片对麸片进行抛掷、撞击和摩擦。麸皮进入工作腔后，在转子与筛面之间受到反复打击，粘附粉粒从麸片上脱落；细粉透过筛孔进入下方收集区域，麸片则沿轴向被推进，从出口端排出。与强烈粉碎设备不同，打麸机强调“打粉不碎麸”，因此转子直径、转速、打板角度、筛面间隙和物料停留时间需要匹配。转速过高会切断麸片，增加麸星；转速过低则打刷不净，影响取粉效果。

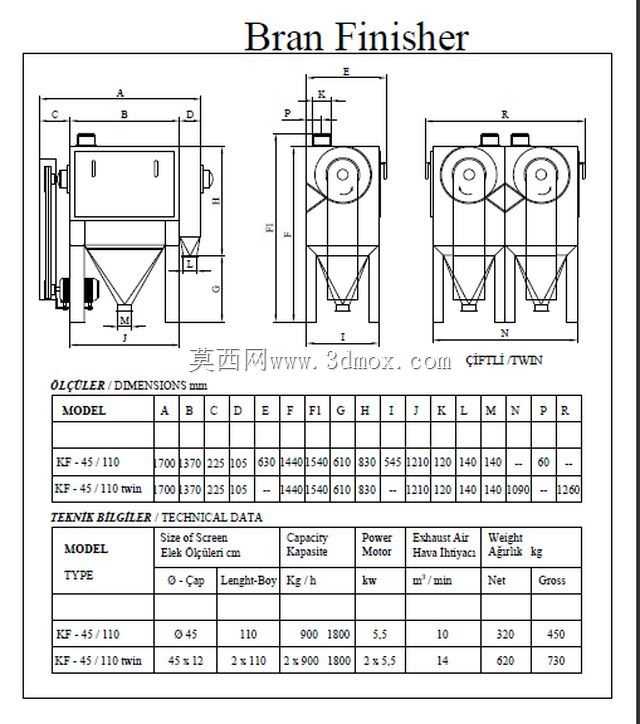

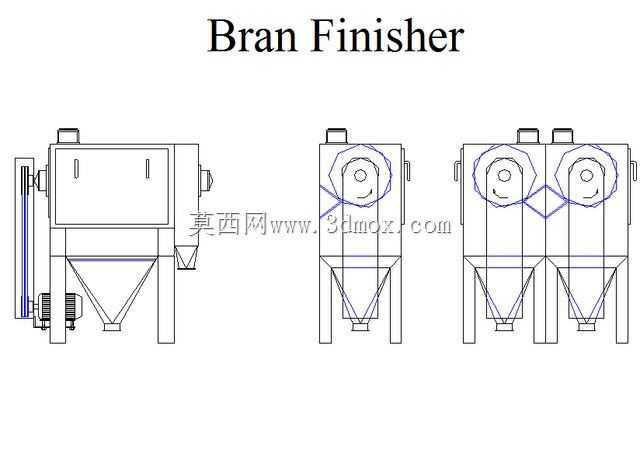

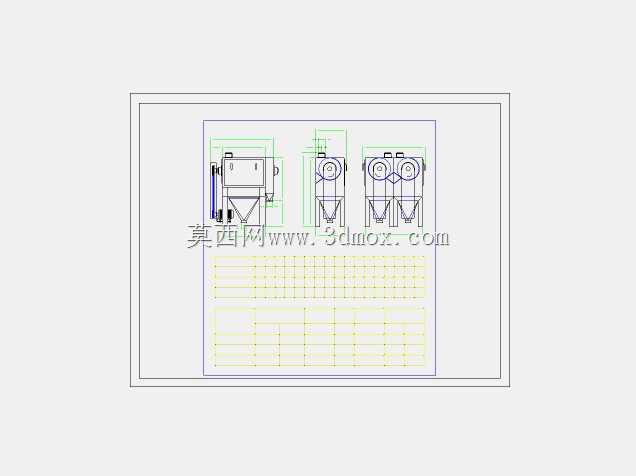

　　模型中可见单筒与双筒并列两种布置思路。单筒结构适用于中小产量或单道麸皮处理，传动链短，检修集中；双筒结构把两个工作筒并列在同一机架上，共用进料、机架或风路布置，处理能力更大，适合产量较高的生产线。双筒方案在外形上宽度明显增加，顶部两个检修口和传动部件需要同时考虑吊装空间；下部两个锥形集料区虽然有利于物料导向，但也会增加整机高度，楼层净高不足时应重点核对。

　　机壳外形采用箱式封闭结构，上半部分容纳转子和筛框，下半部分过渡为锥形集料斗。箱体侧板设置检修门，便于更换筛板、检查打板磨损和清理缠结物料。顶部接口承担进料或排风功能，侧面轴端连接带轮、电机和张紧机构。电机通常侧装在机架一端，通过带传动驱动转子，这种方式结构简单、过载缓冲较好，也便于通过带轮直径调整转速。传动区必须保留防护罩位置，模型中若省略护罩，会影响后续安全设计校核。

　　筛理部件是设备选型和维护的关键。筛板包围转子工作区，既要让细粉通过，又要阻挡麸片进入粉路。筛孔大小、开孔率和筛板弧度直接影响处理量与分离效率。筛板属于易损件，设计时应考虑快速压紧和抽出更换，避免每次维护都拆卸大量主体结构。打板或叶片同样需要耐磨处理，其与筛面之间的间隙不能过小，否则金属摩擦、麸皮破碎和噪声都会增加；间隙过大则打击力度不足，物料贴筛效果变差。

　　从物料流向看，麸片进入机内后并非单纯靠重力下落，而是在转子气流和机械推送下形成螺旋或轴向运动。设计时需要控制进料均匀性，避免单侧大量进料导致负荷波动。对于气力输送配合的车间，设备内部风量还要兼顾粉尘控制和细粉输送；风量过大会把可用麸片或粉粒带走，风量过小则机内粉尘外溢、筛孔容易积料。集料斗下方应设置可靠的闭风或卸料装置，以维持风网压力稳定。

　　安装边界方面，整机重心较高，支撑腿直接承受主机、电机和物料重量，地脚布置需与楼层梁位或设备平台对应。设备四周应留出筛板抽拉、电机检修、带轮张紧和门盖开启空间；顶部进料管与风管不能压在检修盖正上方，以免影响开盖。双筒机型还要在两筒之间考虑内部隔板、传动轴和检修通道，不能只按外形宽度简单占位。若用于老车间改造，应重点核对进料口高度、出料斗方向、电机侧装位置以及吊装孔能力。

　　结构建模时，机架腿、锥形斗、箱体加强筋、门盖铰链、轴座、带轮和电机底座都应按装配关系建立。箱体薄板外形简单，但内部承受物料冲击和粉尘压力，加强筋与焊接折边不能省略；锥形斗角度需保证粉料顺利下滑，避免内壁积粉形成霉变或交叉污染。轴端密封也要在模型中体现，防止粉尘从轴承位置外漏。观察口和检修门的位置应服务于日常巡检，能够看到转子、筛面和物料状态。

　　在工艺联动上，打麸机并非独立完成全部分离，被打下的粉麸混合物通常还要回到平筛或风选系统分级。因此设备接口尺寸、出料能力和风量匹配必须与前后设备一致。若下游筛理能力不足，打麸机即使剥离效果好，也会造成回粉堆积；若前道进料含水过高、麸片湿黏，筛孔易堵，需要在工艺上加强入磨水分调节和清理。

　　整体来看，该设备结构不复杂，但对制粉效果影响直接。三维设计应围绕转子工作腔、筛板更换、传动维护、风料接口和安装空间展开，把设备从外观模型深化为可用于车间布置和结构校核的装配体。对于粮油机械设计人员，重点不是追求复杂外形，而是保证打麸强度、筛理效率、维护便利性和楼层安装边界同时成立。
