可移动篮式挤出造粒设备结构设计

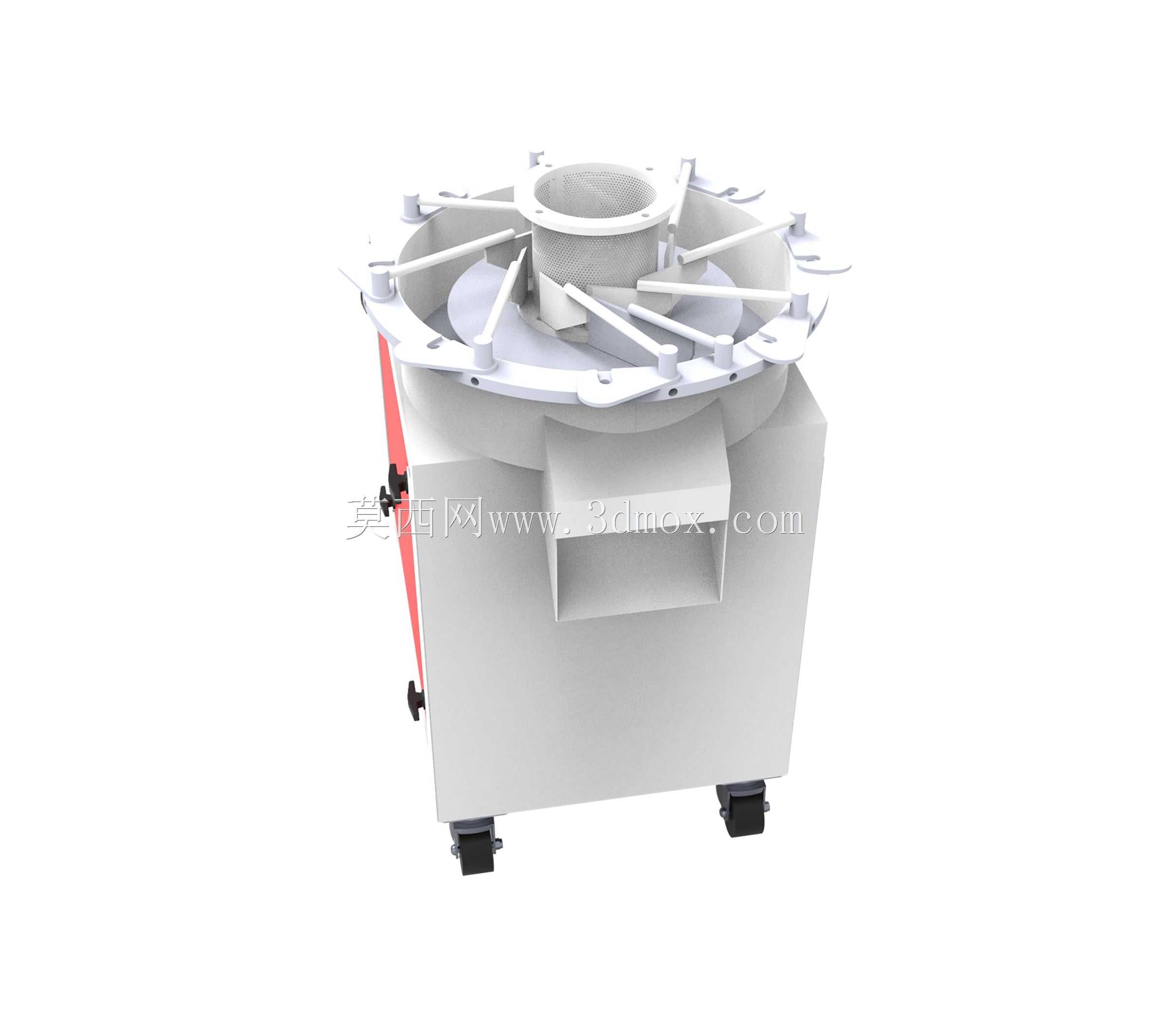

　　这款篮式造粒挤出设备的三维结构，核心面向食品、农资、精细化工领域的湿法制粒工序，适配饮料粉、酱料基料、汤料颗粒、可湿性农药粉剂等易分散、需多孔结构的物料加工场景，区别于普通平模、环模造粒设备，其核心作业逻辑是在密闭篮式腔室内设置上下两组反向旋转的转子结构，上部转子在腔室上半段完成物料的打散、混合，避免湿料结团结块，同时持续将混合均匀的物料向下推送至挤压腔，下部转子配合筛网结构，对物料施加稳定的挤压力，让物料通过筛网孔时被切割成均匀的圆柱形颗粒，成型后的颗粒内部致密度更高，不易在后续输送、包装环节出现粉化碎裂问题。

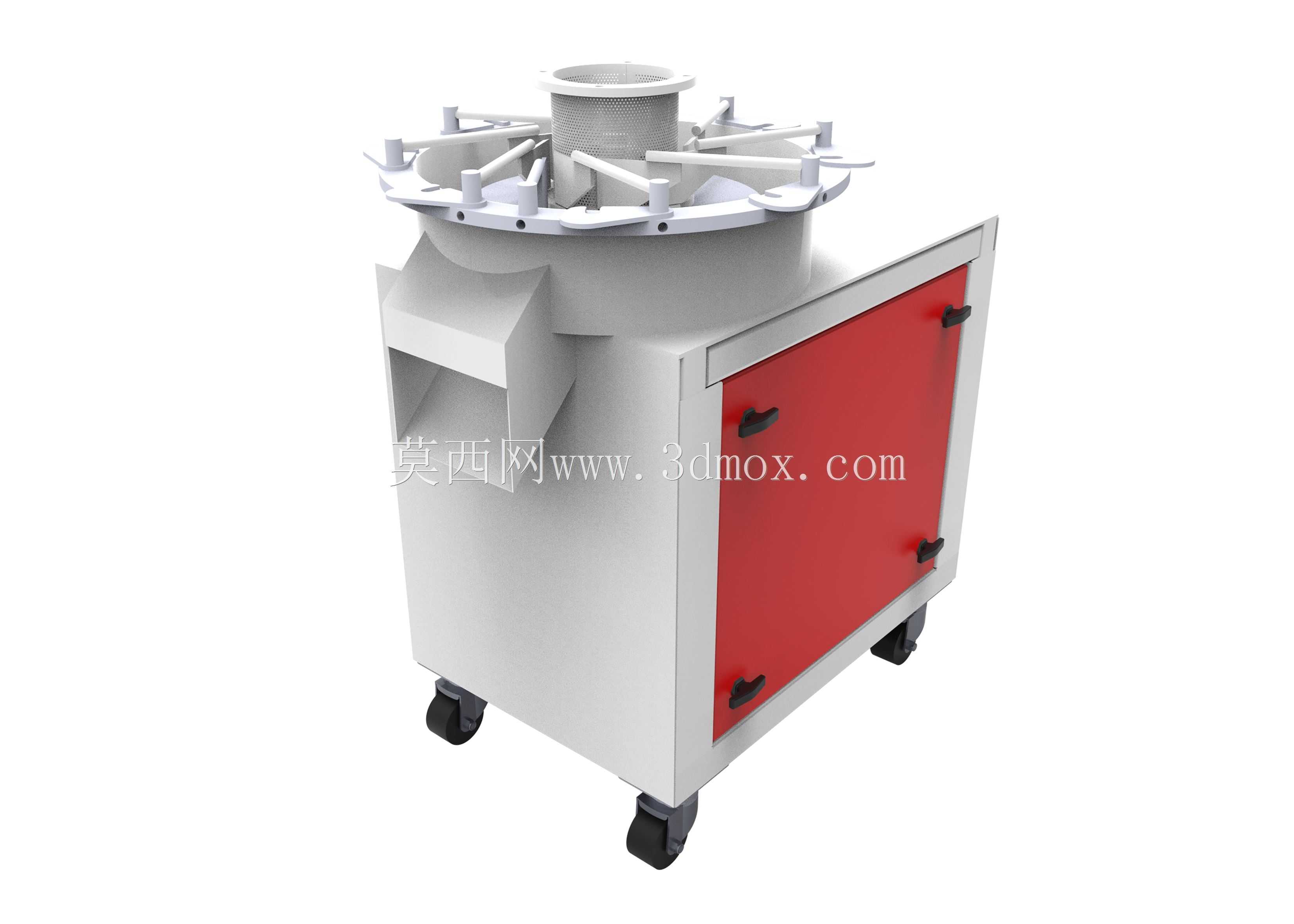

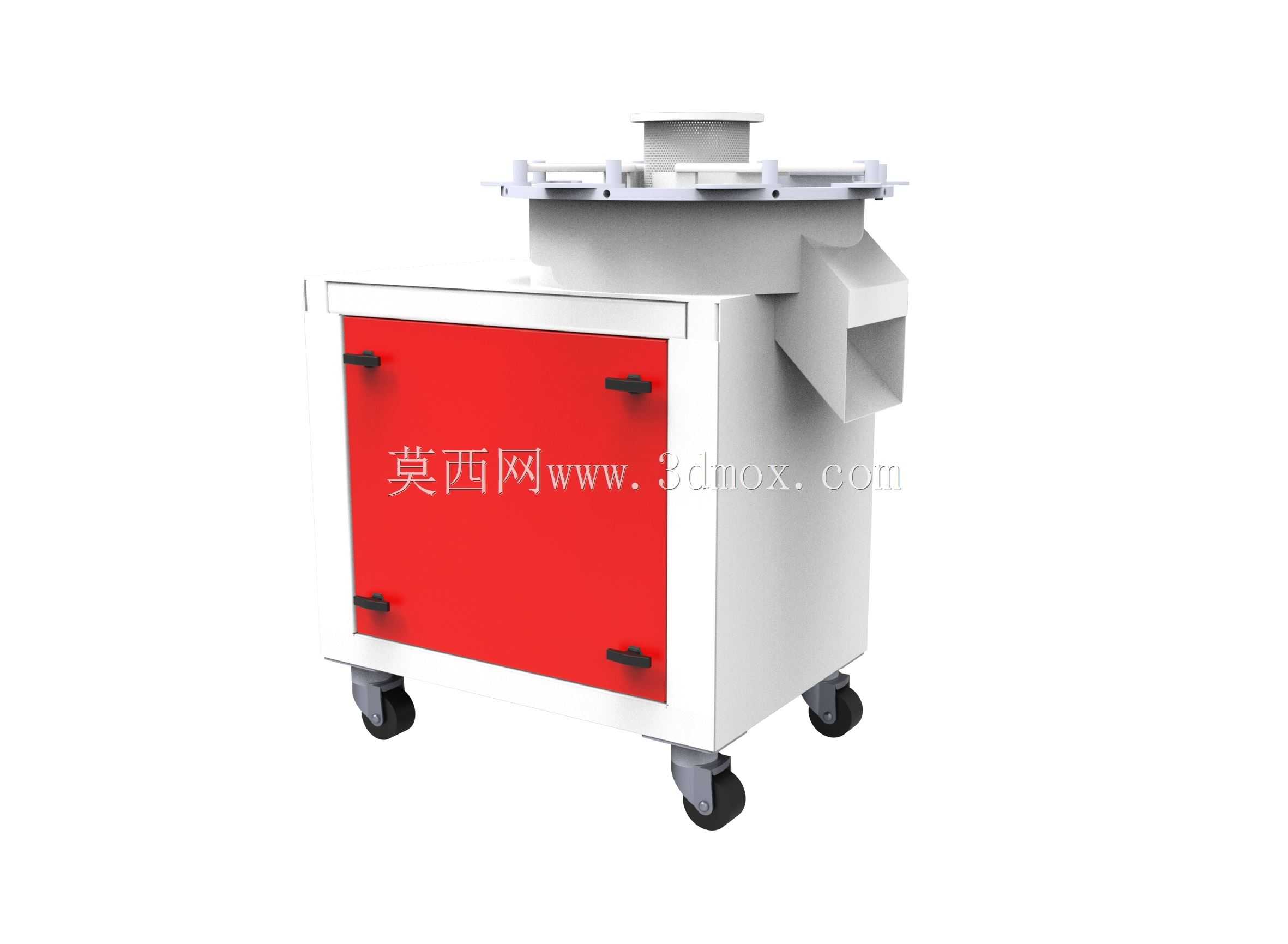

　　从结构设计逻辑来看，设备整体采用立式集成布局，主体机架采用方管焊接成型，外部覆盖钣金护罩，正面设置快开式检修门，通过四个快拆锁扣实现门板的快速开合，日常作业中无需额外工具即可打开护罩，完成内部筛网更换、转子清洁、腔室残料清理等维护操作。设备底部配置四个带刹车的万向脚轮，单轮承重满足整机满载运行时的载荷要求，可在生产车间内灵活移动，适配多工位轮换作业的生产需求，无需额外设计固定安装基础，到位后踩下脚轮刹车即可锁定设备位置，避免运行过程中出现移位。

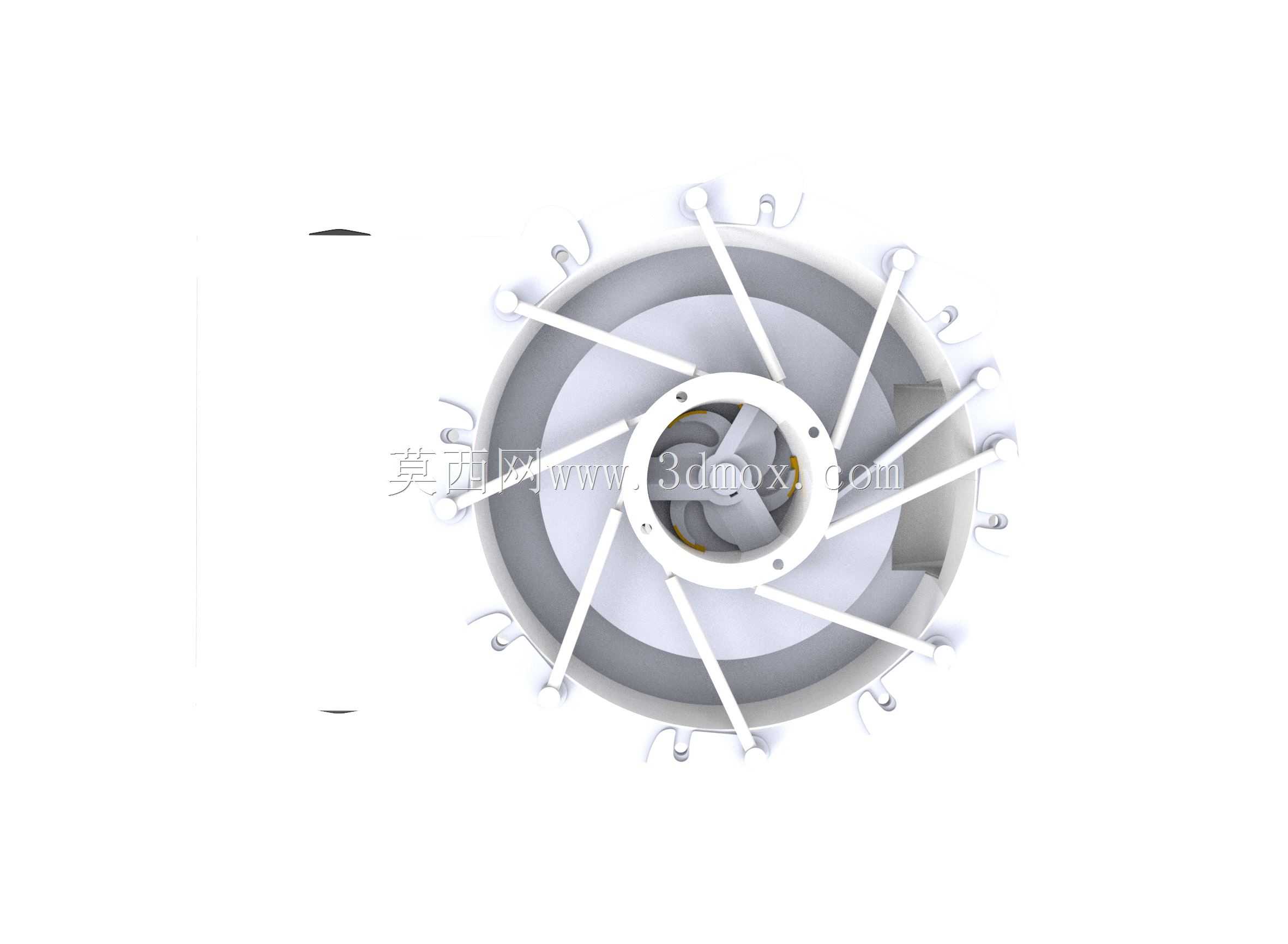

　　腔室顶部设置圆形进料口，可对接上游混合设备的出料端，也可人工投料，侧面设置倾斜式出料溜槽，成型后的颗粒通过溜槽自然滑落至下游接料容器或输送设备上，溜槽角度经过力学核算，可避免粘性物料在溜槽表面粘附积料。转子与筛网的配合间隙控制在合理范围内，既不会因为间隙过大导致物料漏挤、颗粒长短不均，也不会因为间隙过小造成转子与筛网的摩擦磨损，延长易损件的更换周期。设备的驱动组件集成在机架内部，护罩完全覆盖传动部位，避免生产过程中操作人员接触运转部件，同时减少车间粉尘进入传动结构影响设备寿命。

　　在安装边界上，设备整体占地尺寸紧凑，无需预留过大的操作空间，侧面仅需预留检修门开启的操作距离，顶部预留进料管线对接空间即可，整体高度适配常规车间的层高要求，不需要对车间布局做大规模调整即可完成布设。设备运行过程中，双转子反向旋转的结构可抵消部分转动惯量，降低整机运行振动，即使放置在普通环氧地坪上也不会出现明显的共振位移，适合中小型生产车间的小批量多品种制粒生产需求，也可用于实验室中试环节的颗粒制备工艺验证。
