发动机传动用连杆三维结构设计

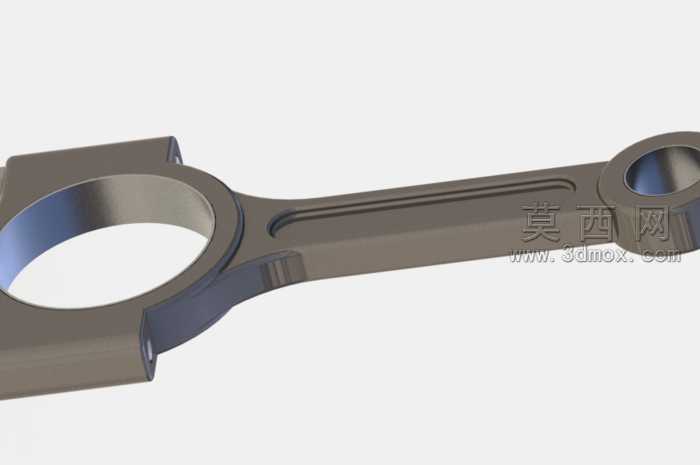

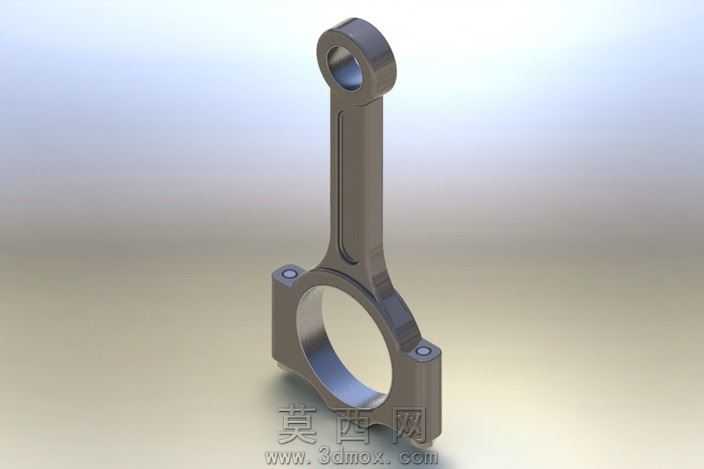

本作品为动力传动场景使用的连杆三维建模成果，建模阶段依托参数化三维设计软件完成全流程构建，首先从连杆的功能需求出发拆解结构：整体分为大头端、杆身、小头端三个核心功能区段，建模时先绘制各段的基准草图，对大头端的环形安装位、小头端的铰接孔位采用同心圆草图配合拉伸凸台命令生成基础实体，同时对大头端的侧向定位凸台、小头端的过渡圆角做精准的尺寸约束，保证安装配合尺寸的参数可调整性。杆身部分采用变截面工字结构设计，建模时通过引导线放样命令生成杆身主体，既还原了连杆杆身轻量化同时保证抗弯抗扭强度的结构特性，也对杆身与大小头衔接的过渡区域做了平滑的圆角处理，避免应力集中的结构缺陷。材质与渲染阶段，为模型赋予了合金钢材质属性，调整金属材质的粗糙度、反射率参数，模拟锻钢连杆经过表面处理后的哑光金属质感，同时对环形孔的内表面做了差异化的材质微调，呈现出机加工面的细腻反光效果，渲染时采用侧方主光源配合环境补光，清晰展现杆身的加强筋结构、大小头的厚度层次以及各过渡曲面的流畅弧度。结构设计上严格遵循连杆的实际受力逻辑，大头端的分体式定位结构、小头端的衬套安装位都做了细节还原，杆身表面的减重凹槽也通过拉伸切除命令精准实现，整体模型无破面、无重叠几何，各特征的父子关系清晰，可直接用于装配模拟、工程图导出或者运动仿真场景，能够直观展现曲柄连杆机构中连杆的连接传动作用，还原动力传递过程中连杆的受力结构形态。
