大型卧式砂处理滚筒筛分机组结构

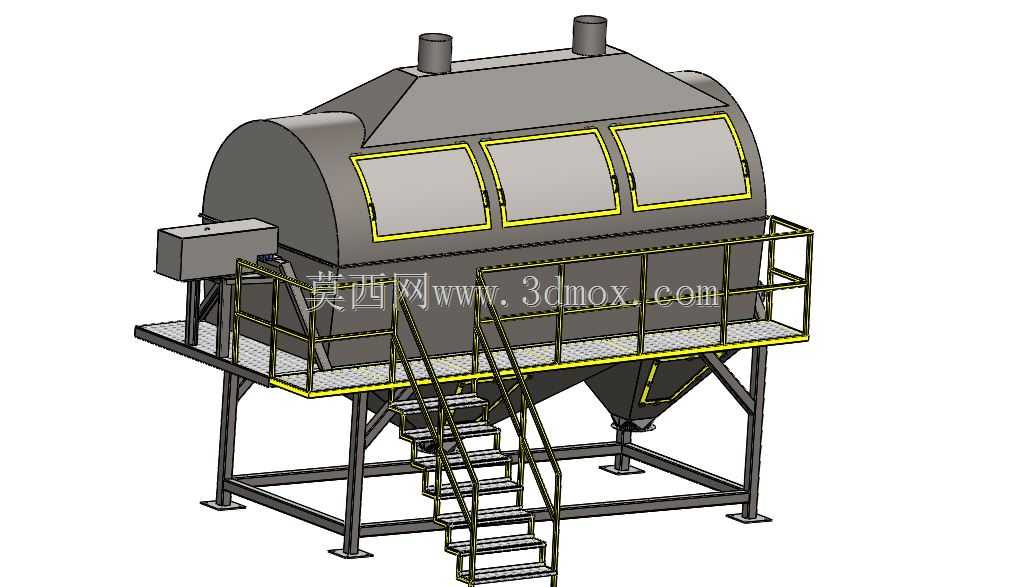

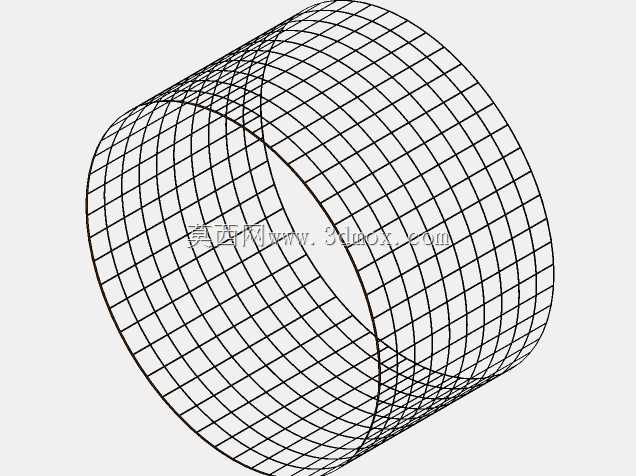

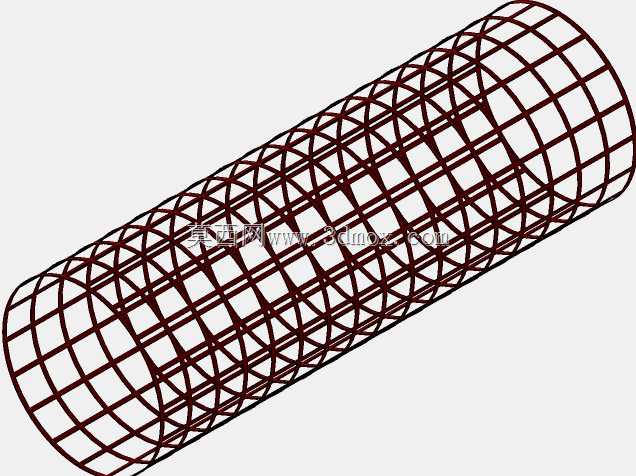

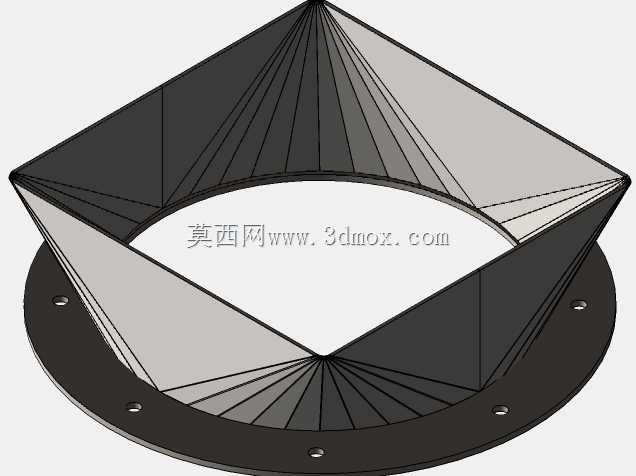

　　这套三维结构呈现的是一套面向铸造车间砂处理工段的大型卧式滚筒筛分机组，整体采用主机筒体、顶部集尘罩、检修平台、支撑钢架与下部料斗一体化布置。设备的核心用途是对回用砂、混砂前散料或颗粒物料进行连续筛分、分级和导流，筒体外部设置多扇带黄色边框的观察检修门，可在运行间隙快速检查内部筛网、衬板、抄板及物料堆积状态。顶部两个竖向管口用于接入除尘风网，将筛分过程中扬起的细粉抽走，降低车间粉尘浓度；筒体下部为锥形集料斗，筛分后的物料依靠重力汇集后经下方出口进入后续输送或暂存环节。

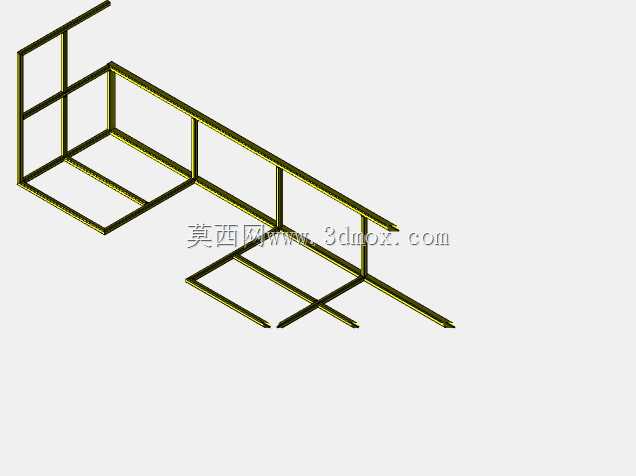

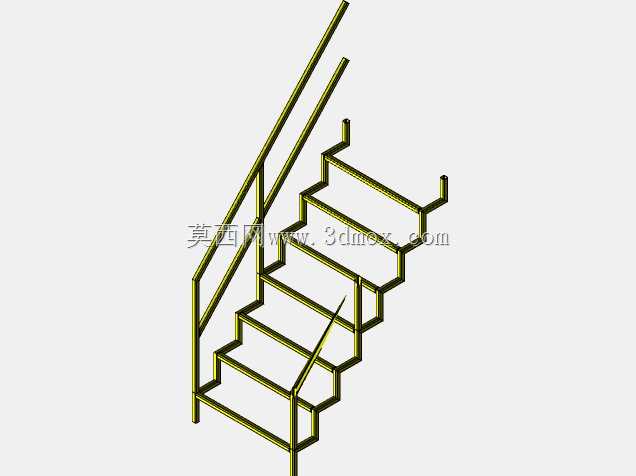

　　从现场布置逻辑看，这类设备通常安装在铸造工部的砂处理线上，上游可接落砂、破碎或磁选后的旧砂输送设备，下游对接斗提机、皮带机或砂库。模型把操作维护需求放在很突出的位置：主机外侧环绕一圈花纹钢板检修平台，平台边缘设置双道护栏和踢脚板，防止工具坠落；斜向钢梯带连续踏步和双侧扶手，人员可从地面直达筒体观察门位置。平台立柱与主机支架共用底部框架，地脚板分布在四个主要支腿位置，安装时需要按设备总重和动载校核基础预埋件，尤其滚筒回转时存在交变载荷，基础平整度和螺栓紧固力矩不能按静态钢结构处理。

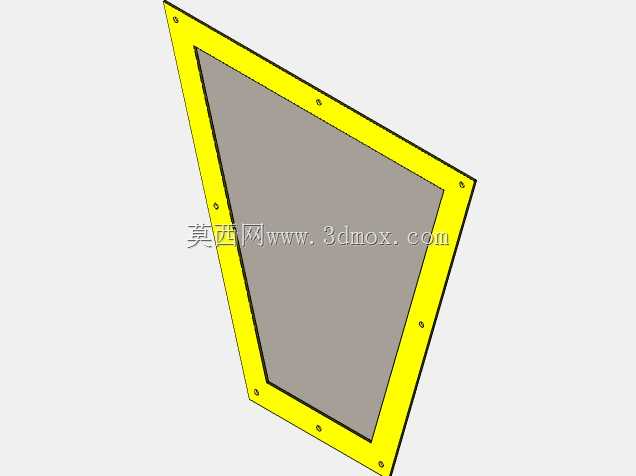

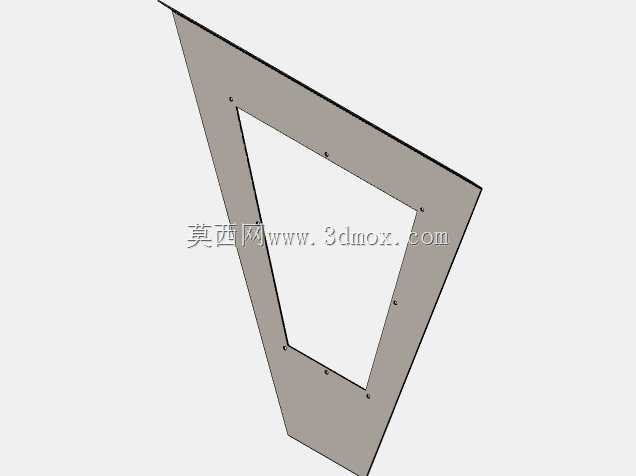

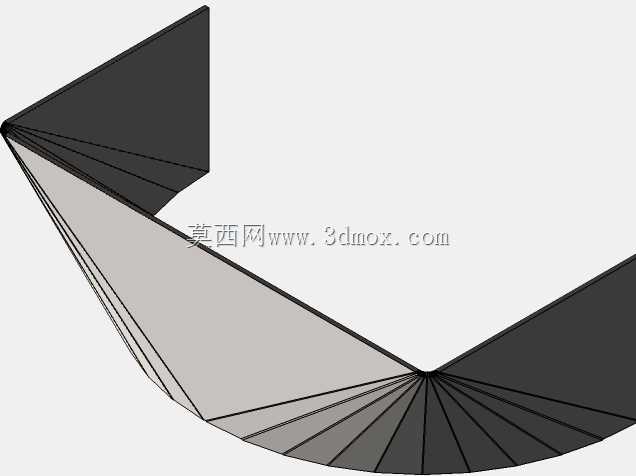

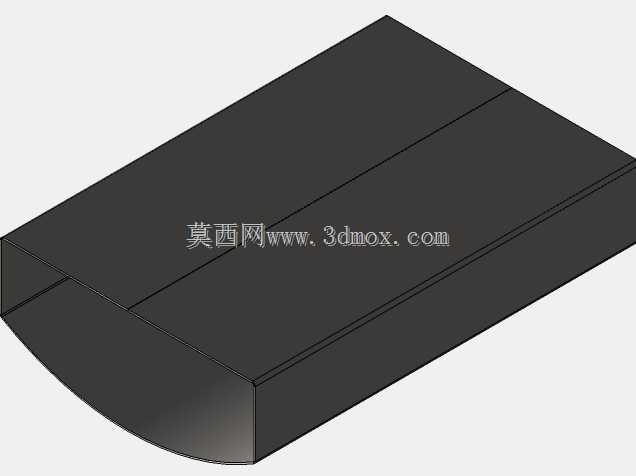

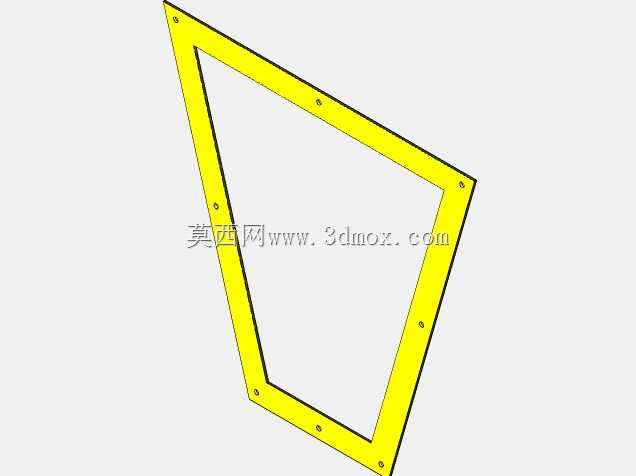

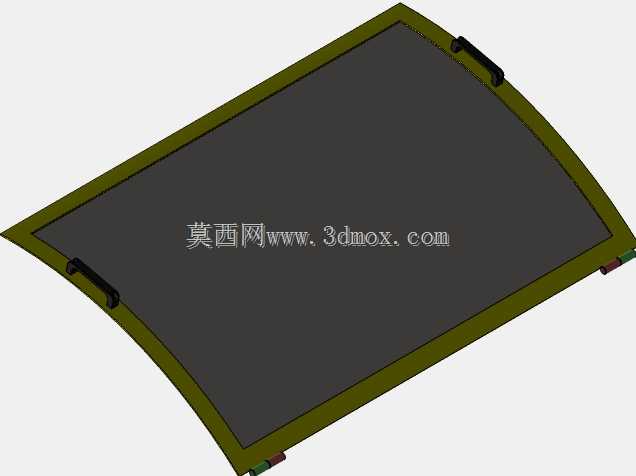

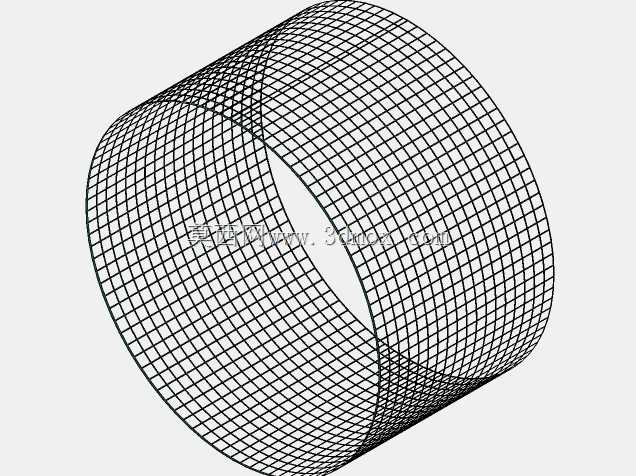

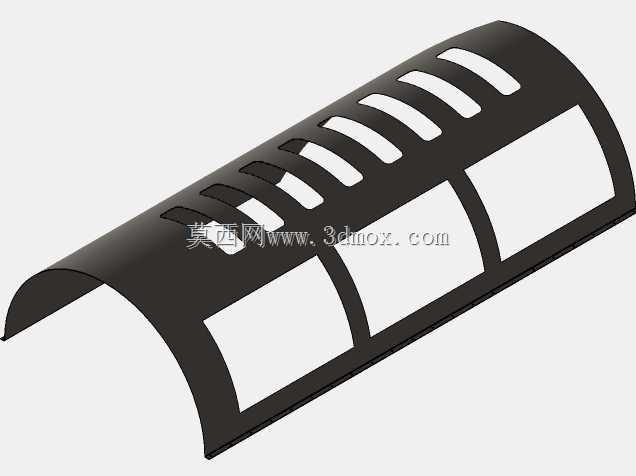

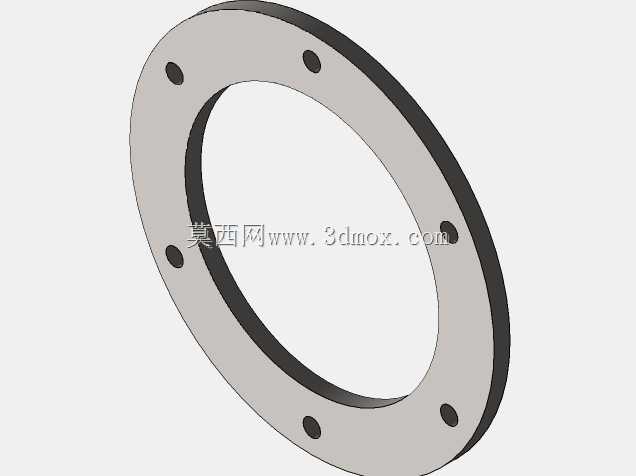

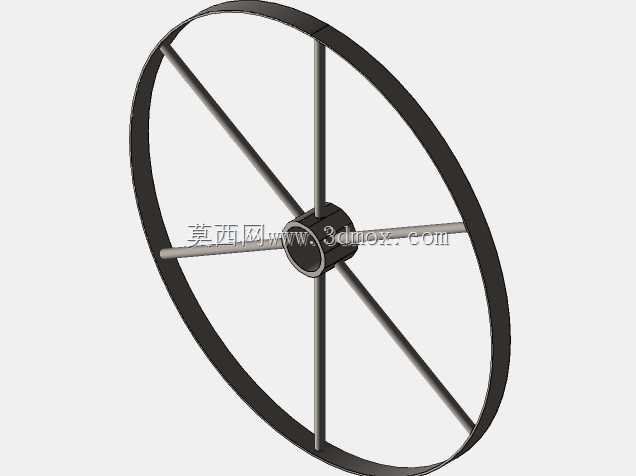

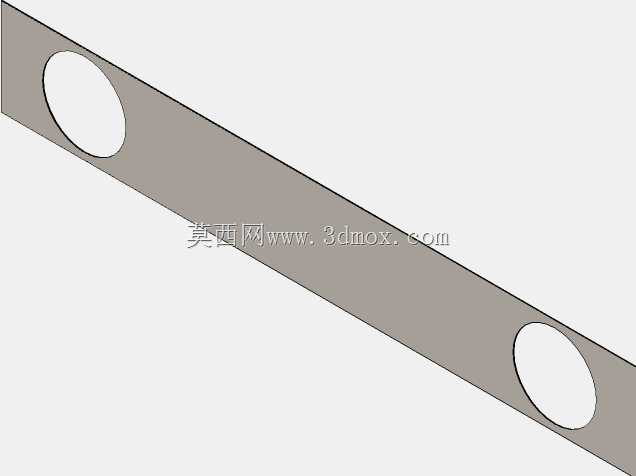

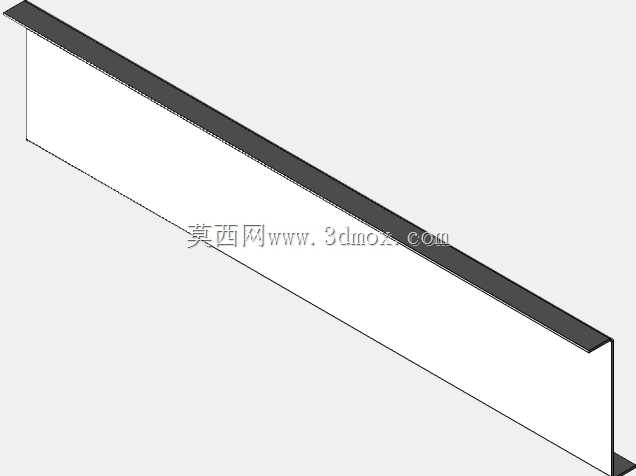

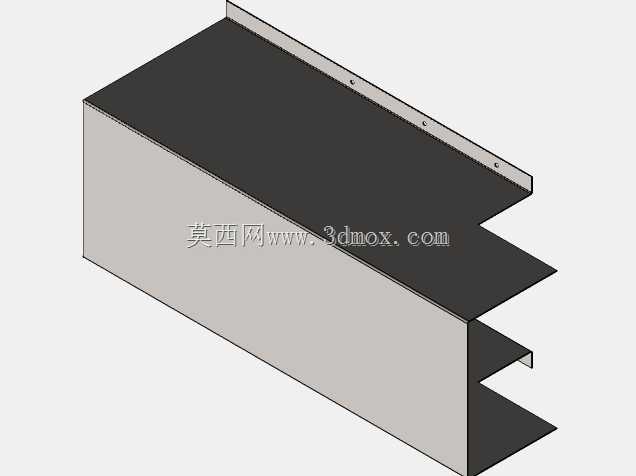

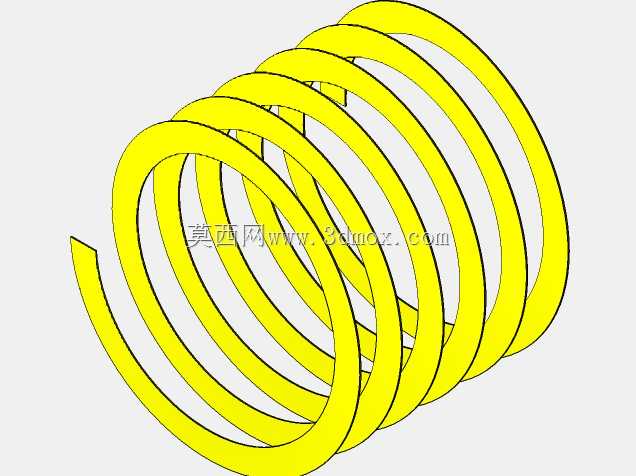

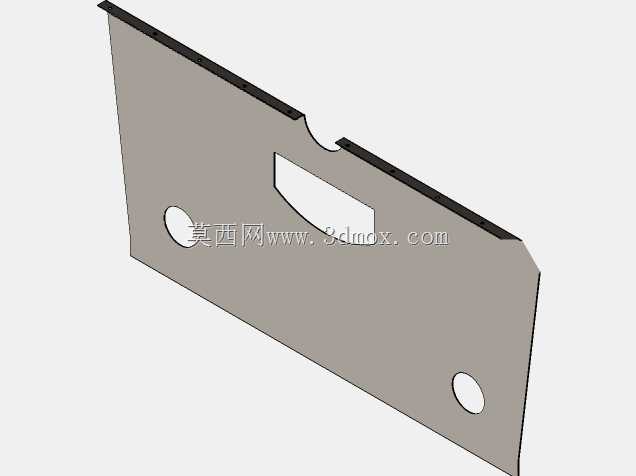

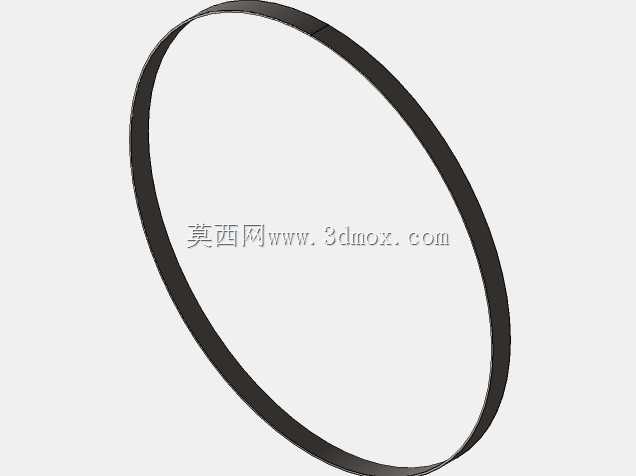

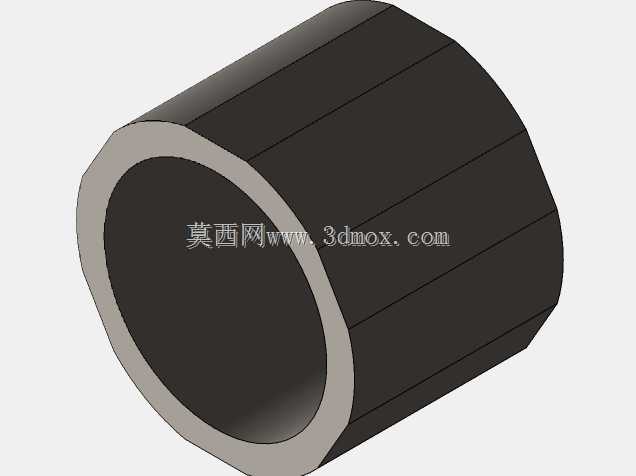

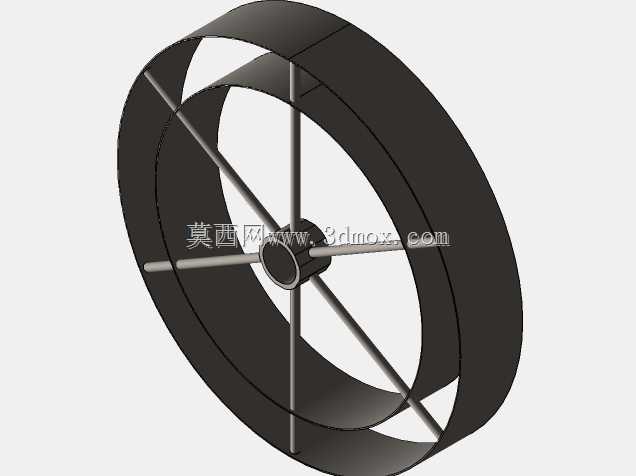

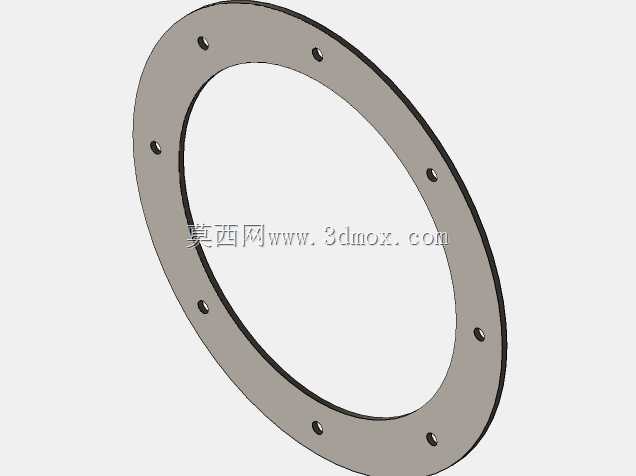

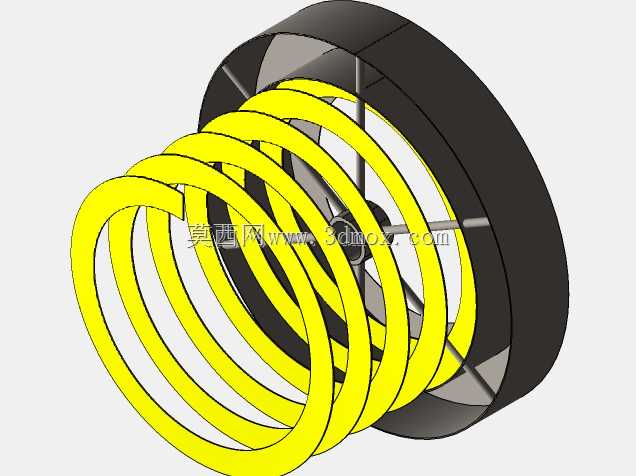

　　结构设计上，筒体采用近似卧式胶囊形封闭壳体，既保证内部有足够的筛分容积，也减少粉尘外逸。顶部罩壳呈折板形，便于粉尘向抽风口流动，同时避免平顶积灰。三扇检修门沿筒体轴向排列，门框周边做加强处理，门体与壳体之间应预留密封件安装空间；在实际工程中，这类门不仅要满足开启空间，还要考虑密封条压紧、门锁快开以及检修灯照明位置。筒体左端伸出的箱体可作为传动端或检修电气箱安装位，电机、减速机、链轮或托轮组件在详细设计时需围绕该区域布置，并留出联轴器对中与拆检距离。

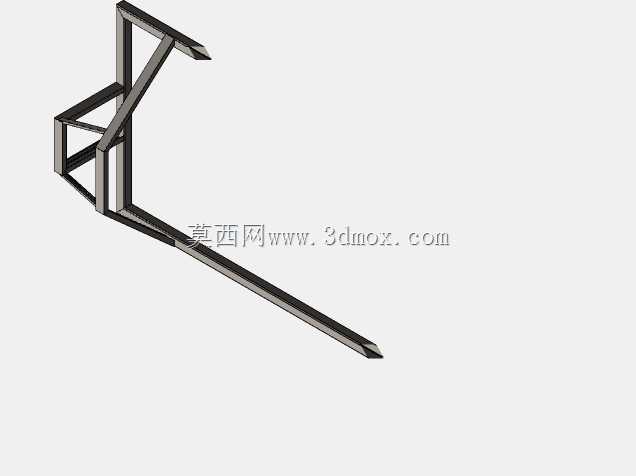

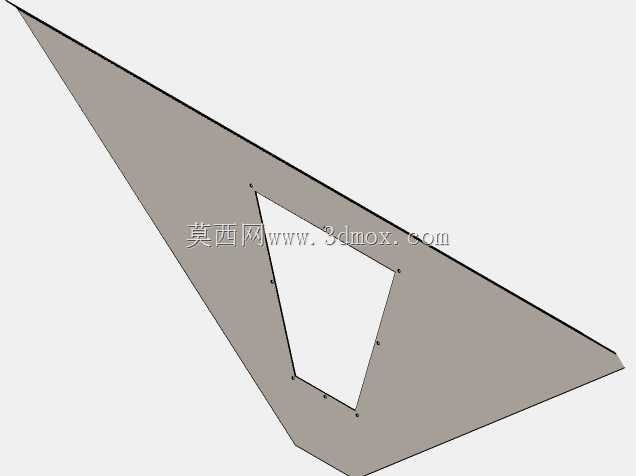

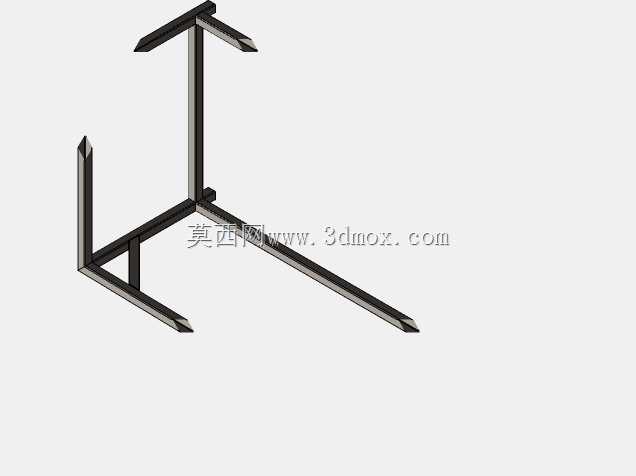

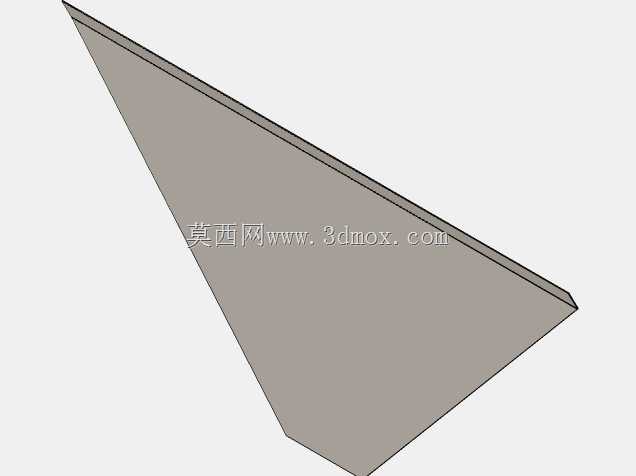

　　下部支架采用型钢焊接框架，立柱、斜撑和横梁共同承受筒体、物料及平台活载。锥形料斗壁板角度应结合散料安息角确定，避免含水旧砂在斗壁粘结架桥；若物料湿度偏高，还需在斗壁预留振动器或空气炮安装座。模型中料斗出口位于框架内部，选型时要核对下游设备接料点高度，保证溜管角度大于物料自流要求。平台楼梯的投影宽度、踏步高度和护栏高度均应按检修通道标准复核，楼梯底部不能与基础、管线或输送设备干涉。

　　外形边界方面，机组长度主要由卧式筒体和两侧平台决定，宽度包含平台外伸护栏，高度则叠加了筒体顶部抽风管、楼梯起坡点和下部支腿。布置厂房时，除设备本体占地外，还应在检修门开启侧预留筛网更换和衬板吊装空间，在顶部管口上方保留除尘风管转弯半径，在传动端预留减速机抽芯和电机维护距离。三维建模时可将筒体、支架、平台、楼梯、护栏、料斗、检修门分组件管理，便于焊接件出图、钣金展开和外购件选型。整体结构偏重工程实用，封闭壳体控制粉尘，高位平台保障检修，锥形料斗完成物料导流，适合在连续砂处理和散料筛分工况中作为核心主机进行方案设计与布局校核。
