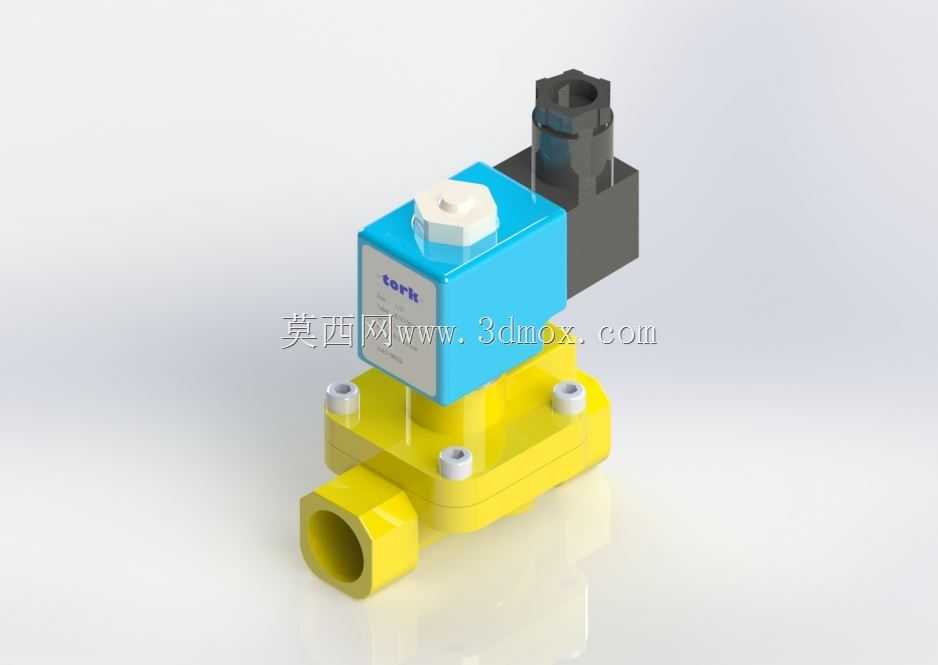

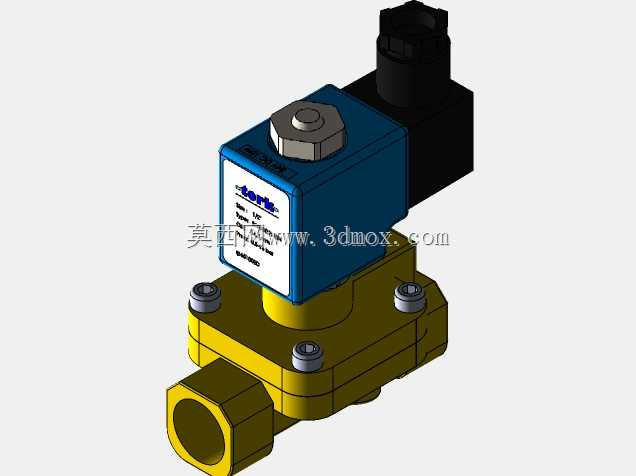

这款直动式二位二通电磁阀采用黄铜锻造阀体搭配蓝色方形电磁驱动头的组合结构,在工业流体控制场景中承担管路通断自动切换的核心功能,广泛应用在给排水系统、气动控制回路、小型液压站、暖通空调水路、自动化生产线流体供给工位,也常见于食品加工预处理水路、农业灌溉支管控制、空压机配套排水回路这类需要远程电控开关管路的工况。从现场安装的实际边界来看,阀体两端采用内螺纹接口,整体呈直角通路布局,阀体下部为流道主体,上部通过四根紧固螺栓将膜片密封组件压合在阀盖与阀体之间,电磁驱动单元竖直安装在阀盖中心位置,线圈部分侧向引出电气接线盒,接线盒采用黑色方形防护结构,预留标准电气接插件安装位,现场布线时可从侧向完成接线,不需要在阀体正上方预留过多操作空间。
建模过程中首先完成黄铜阀体的流道与外形结构搭建,阀体的六角外形适配管钳装夹需求,两端内螺纹的同轴度需要严格约束,避免安装时出现管路别劲导致密封面受力不均。阀体上表面的四个螺栓孔呈矩形分布,对应阀盖的安装通孔,螺栓选用标准外六角紧固件,建模时保留了螺栓头部的倒角与螺纹收尾结构,装配时四个螺栓需要对角均匀拧紧,保证膜片周边的压紧力一致,避免出现内漏。阀盖中心的导向套结构承接动铁芯的上下运动轨迹,导向套与膜片中心的泄压孔配合,完成电磁阀的启闭动作:线圈通电时产生电磁吸力,带动动铁芯抬起,膜片中心泄压孔打开,阀腔上部压力快速释放,膜片在上下游压差作用下抬起,管路导通;线圈断电时动铁芯在弹簧力作用下复位封堵泄压孔,阀腔上部通过平衡孔逐步建压,膜片压紧在主阀口上切断通路。
上部的电磁线圈组件采用方形塑封外壳,外壳表面贴有品牌标识铭牌,线圈顶部设置手动应急旋钮,在现场断电调试或者线圈故障临时工况下,可以通过顶部的旋钮手动顶开动铁芯,强制打开阀门,方便管路排空、检修调试作业。线圈与阀体之间的隔磁套管采用不锈钢材质,既可以导磁构成磁回路,又能将流体介质与线圈部分完全隔离开,避免介质渗漏侵蚀线圈绕组。接线盒部分做了加厚防护结构,适配工业现场的粉尘、少量溅水环境,接线端子的安装空间预留充足,电工接线时不需要额外弯折线缆。
从选型匹配的角度,这类黄铜阀体电磁阀默认适配水、压缩空气、低粘度润滑油等中性介质,阀体流道采用全通径流线型设计,流阻小,全开状态下压力损失极低,膜片采用耐油橡胶材质,长期往复启闭的疲劳寿命可以满足自动化设备高频动作的需求。安装布局时需要注意阀体上的流向箭头,必须保证介质流向与箭头标识一致,反向安装会导致阀门无法正常启闭;线圈部分建议竖直向上安装,倾斜角度不要超过十五度,避免动铁芯长期偏磨导致卡滞。管路焊接或者攻丝作业时要提前拆下阀门,避免铁屑、焊渣进入流道卡堵膜片密封面,初次通介质前要全开管路冲洗一段时间,再接入电磁阀正式运行。三维结构建模时把所有装配零件的配合间隙都做了还原,包括动铁芯与导向套的滑动间隙、膜片的压缩量、螺栓的预紧空间,整套模型可以直接用于设备布局的干涉检查、管路走向模拟,也可以作为流体控制类设备选型时的外形尺寸参照,对接安装板、管路支架的设计工作。
