FGDR15系列燃气压力调节装置结构设计

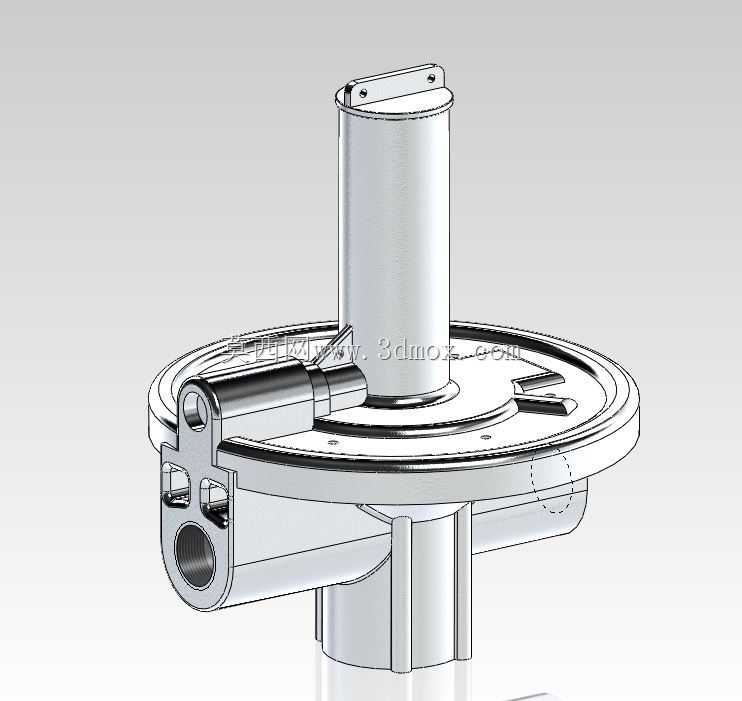

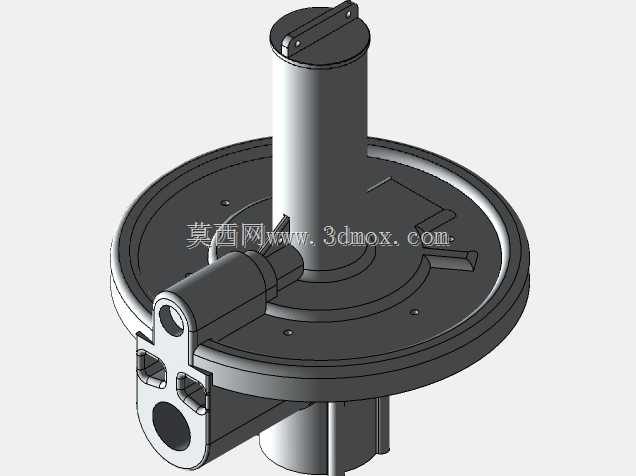

　　在城镇燃气输配管网、小型工商业燃气供气支路以及民用燃气入户调压场景中，入口侧燃气压力往往高于下游燃具的额定工作压力，且管网压力会随上游供气量波动出现起伏，若直接接入燃具会引发燃烧不稳定、脱火、回火甚至超压泄漏风险，这类直接作用式燃气调压器就是承担降压稳压功能的核心部件。该款调压器采用下进上出的轴向流道布局，底部为进气接口，侧部水平设置出气接口，顶部圆柱形腔体为调压弹簧与膜片执行机构的安装腔，整体采用圆盘式主体基座设计，最大外轮廓直径适配DN15口径管道的常规安装间距，顶部腔体高度控制在常规调压柜、表箱的内部净空范围内，安装时无需额外预留过大操作空间，可直接适配现有壁挂式表位、立管支路的安装条件。从功能实现逻辑来看，

　　该调压器依靠内置膜片感应下游出口压力变化，与顶部弹簧的预紧力形成动态平衡：当下游用气量增大、出口压力降低时，膜片在弹簧力作用下带动阀杆下移，开大阀口开度提升进气量，维持出口压力稳定；当下游用气量减小、出口压力升高时，膜片克服弹簧力上移，关小阀口开度，限制进气量，避免下游压力超压，整体响应速度可满足小型燃具启停、负荷波动时的稳压需求，出口压力可覆盖10mbar到30mbar的常用低压燃具供气范围。结构设计上，主体基座采用一体化压铸成型的流道结构，减少了拼接密封面数量，降低了燃气外漏风险；侧部阀杆导向部位设置了耐磨衬套结构，避免阀杆往复运动过程中出现卡滞，保证调压动作的顺畅性；顶部端盖采用快拆式卡扣固定结构，后期维护更换弹簧、

　　清理阀口杂质时无需整体拆卸管道连接，仅需打开顶部端盖即可完成常规维保操作；底部与侧部的连接接口采用标准管螺纹设计，可直接与现有镀锌钢管、不锈钢波纹管等常用燃气管道配件适配，无需额外加工转换接头。在实际选型应用中，该类调压器多用于额定流量不大的供气支路，比如小型餐饮门店的单台蒸箱、商用灶具供气支路，或者居民楼栋的单元调压支路，安装时需注意阀体上标注的气流方向，避免反向安装导致调压功能失效，同时安装位置需预留足够的顶部操作空间，方便后期调整弹簧预紧力来校准出口压力；流道内部的阀口采用软密封材质，关闭状态下可实现可靠截断，避免下游停气时出现燃气内漏。建模过程中重点还原了膜片腔的密封结构、阀杆与导向套的配合间隙、弹簧腔的通气平衡孔等细节，

　　这些结构直接影响调压器的稳压精度与关闭压力等级，比如平衡孔的孔径设计需要兼顾膜片上下腔压力响应速度与防尘防水要求，孔径过大会导致灰尘、雨水进入弹簧腔引发弹簧锈蚀，孔径过小则会导致膜片动作滞后，调压精度下降；阀口的密封面角度经过优化，可在阀瓣小开度状态下实现气流的平稳调节，避免小流量状态下出现气流啸叫与压力振荡。此外，主体圆盘结构上设置的多个安装凸台，可直接适配墙面安装支架的固定孔位，安装时无需额外焊接固定件，降低现场施工的工作量；侧部出气接口的位置高度与常规燃气表的进气口高度匹配，可减少连接管路的弯头数量，降低管路阻力损失。
