活塞往复传动工作机构剖切演示

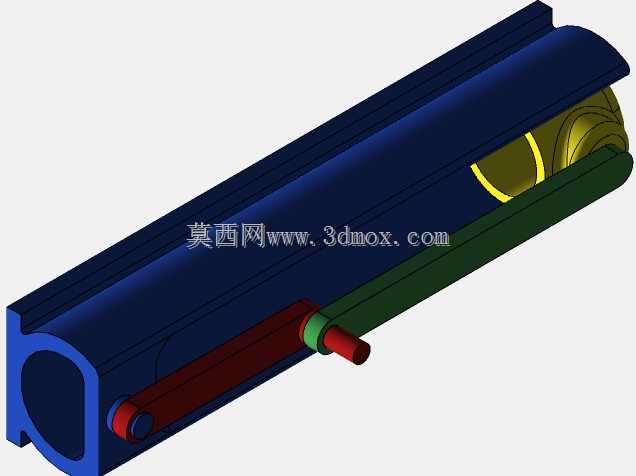

　　这套活塞工作机构采用半剖视的建模呈现方式，把封闭在缸体内部的活塞、活塞杆、连杆、曲柄销以及端盖配合关系完整暴露出来，结构工程师在方案评审、教学演示或者非标设备选型沟通时，不用反复拆件就能讲清气力或者液力驱动下直线往复运动如何转化为回转输出。从实际产线应用场景看，这类紧凑缸体布局常见于小型气动执行单元、教学用内燃机原理样机、轻载液压推送装置以及自动化夹具的动力端，整机外围留给动力元件的安装空间往往十分局促，因此缸体外形采用带安装翼边的长筒构型，底部预留平直贴合面，可直接锁附在设备基板、立板或者型材框架上，侧向伸出的杆端用于连接负载摆臂、推板或者滑块。

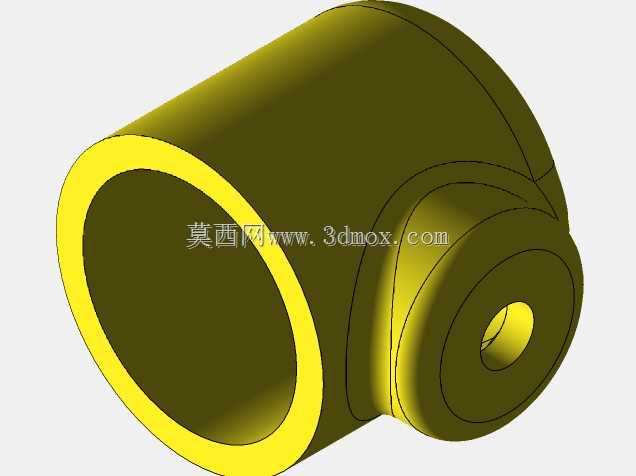

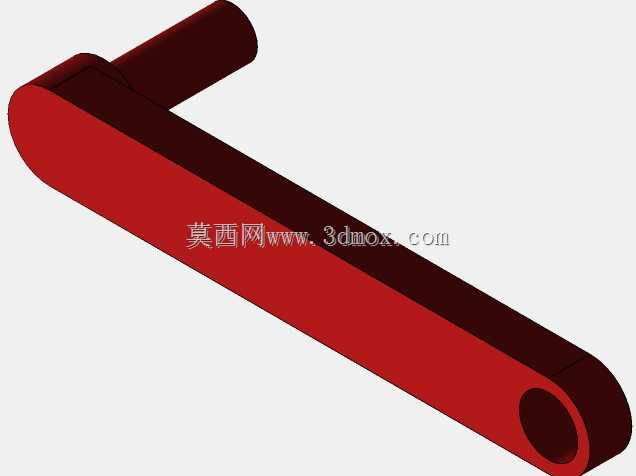

　　建模过程中优先保证运动副的同轴度与行程边界：缸筒内壁与活塞外圆按间隙配合处理，活塞环槽位置单独做出分层特征，避免密封件装配时出现干涉；活塞杆从前端盖中心孔穿出，孔位周边保留导向衬套的壁厚，杆端伸出长度按全行程终点仍有足够导向搭接来设定，防止高速往复时出现别劲、卡滞。连杆大头绕曲柄销回转、小头与活塞销铰接，两处铰接孔的中心距直接决定活塞行程，建模时先把曲柄回转半径、连杆长度按既定传动比锁定，再反推缸体内部净空长度，保证活塞运行到上止点时不撞击缸盖、运行到下止点时连杆不与缸筒内壁发生扫膛。

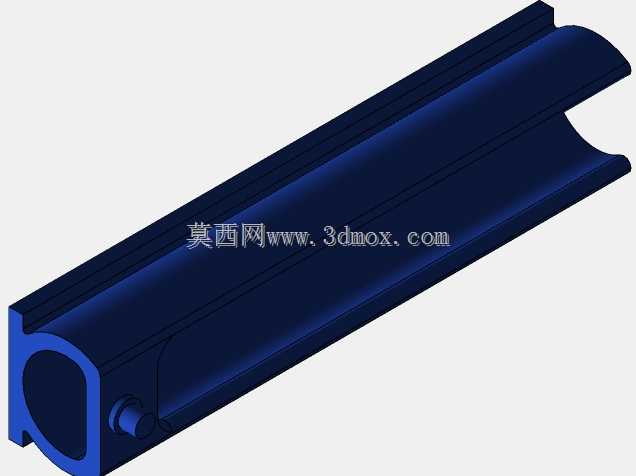

　　外形尺寸方面，整套机构沿缸筒轴向为最长边界，径向轮廓由缸体外圆加底部安装边构成，侧向进出的油口、气口接口座突出于缸壁，布管时需要在接口外侧预留接头插拔与扳手操作空间；安装边界上，底部贴合面的螺孔孔位按通用安装节距布置，孔边到缸壁保留足够锁紧壁厚，前端盖与缸体采用止口定位，止口配合段长度取缸壁厚度的一倍以上，既能保证端盖装配同轴度，也能承受腔内压力反复交变带来的剪切载荷。

　　设计思路上没有追求复杂曲面，而是把重心放在运动逻辑的可验证性：剖切后保留的半壁缸体既能展示内部流道与活塞相对位置，又维持了整机外形辨识度，不同零件按材质属性区分配色，金属缸体、密封件、铰接销与连杆各自独立成体，后续做运动仿真时可以直接给曲柄添加旋转驱动，软件自动求解活塞直线位移、杆端速度随转角变化的曲线，工程师据此校核行程末端冲击、铰接点载荷以及缸体受力变形。在非标自动化现场，这类机构还常作为模块化动力单元嵌入多工位转盘、直线输送线的阻挡工位，安装时只需保证缸体贴合面与负载运动方向平行，铰接点销轴轴向无额外弯矩，接入动力介质后即可稳定输出往复动作，维护阶段拆开端盖就能直接更换活塞密封与导向衬套，不用整体切割管路，大幅缩短停机检修时间。建模时所有配合面均预留工程图出图所需的倒角、退刀槽与工艺凸台，避免后续从三维模型转二维生产图纸时出现无法加工的尖角特征，缸体外部加强筋沿轴向贯通，既提升长筒受压刚性，也为外部安装磁性开关、行程传感器提供平直贴装基面。
