轮盘连杆式运动转换教学演示机构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:655416
  • 轮盘连杆式运动转换教学演示机构

  这套轮盘连杆组合结构主要服务于机械原理课程演示与小型传动方案验证场景,常见于高校实验室、职业院校实训台以及企业研发部门的机构原理验证区。它把旋转输入与往复摆动输出之间的转换关系直观呈现出来,学生或设计人员可以通过观察两轮盘、摆杆与竖直导杆之间的联动,理解曲柄摇杆、导杆机构在行程、死点、急回特性上的差异,避免在整机方案阶段仅凭二维简图判断运动可行性。

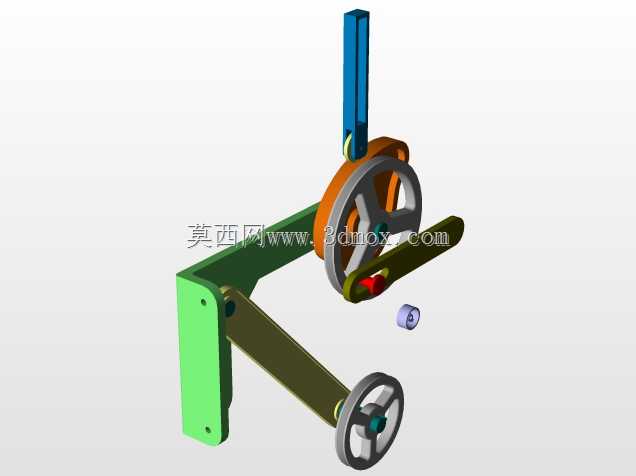

  从实际用途看,该结构可作为包装送料、纺织开口、轻工推送以及小型冲压送臂等设备的原理母机。工程中遇到需要把电机连续转动转化为摆臂周期性抬升、夹爪往复开合或导杆上下插送的工况时,往往不会直接套用标准连杆尺寸,而是先在这类骨架模型上调整铰点位置,确认输出端轨迹是否与工件避让边界冲突,再进入详细零件设计。模型中绿色侧板构成主要安装基准,橙色轮盘与下方灰色手轮分别对应不同传动支路,竖直蓝色杆件承担导向输出,深色长连杆则把两轮盘的角位移耦合起来,形成一套可手动盘动的联动系统。

  设计思路上,骨架采用开放式侧板加悬臂铰点的布置,目的是让运动副全部暴露在可视范围内。教学演示时,讲师可以直接指向轮盘销、连杆端头和摇杆铰接处,讲解转动副间隙对轨迹精度的影响;研发验证时,工程师也能快速测量各杆长度比,核算极位夹角与行程速比系数。侧板上预留的铰接孔位呈规律分布,便于在实物改制时更换连杆长度,对比不同杆长下输出摆角的变化。竖直导杆与轮盘偏心销配合的部分,模拟了移动副约束,盘动手轮时可以看到导杆沿固定方向做近似直线的往复运动,这一特征对应插装、顶升、分拣等工位的执行动作。

  外形与安装边界方面,整体呈L型立式布局,绿色竖板作为后侧支撑,底部水平支腿向前延伸,占用台面深度大于宽度,适合放置在实验台中央或透明防护罩内。最高点为蓝色竖直导杆的上极限位置,最低点不超过底部手轮轴线,安装时需要在导杆上方预留足够行程空间,避免抬升过程中与防护罩横梁干涉;前侧手轮外圆要留出手指盘动空间,后侧侧板与墙面或型材框架之间保留接线与观察间隙。若移植到自动化设备中,可将手轮替换为带减速器的伺服电机,电机轴线与下方轮盘同轴布置,侧板背面通过螺栓固定在铝型材工作台面上,输出导杆端部再连接滑块、吸盘或拨叉。

  结构细节上,轮盘采用厚板盘体加偏心销的形式,销孔位置决定曲柄半径;连杆两端采用铰接衬套,降低手动演示时的卡滞;紫色小套类零件示意独立滚轮或导向套,可在后续细化中作为压轮、张紧轮或限位件使用。各运动副之间保留合理间隙,既保证盘动顺畅,又能反映真实机构中公差配合的影响。对三维建模从业者而言,搭建这类机构时应先固定侧板基准,再按杆长约束依次装配轮盘、连杆和导杆,利用运动配合检查铰点是否共面、轨迹是否穿越实体,从而在方案早期排除运动干涉。
