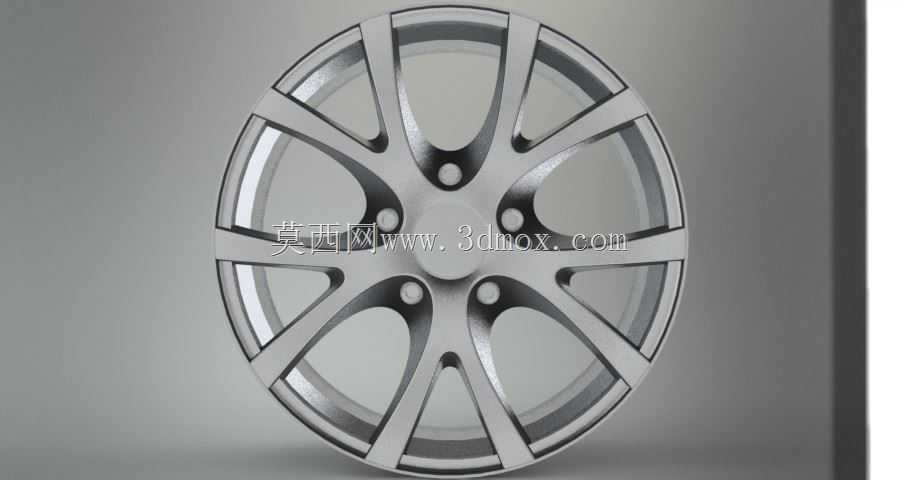

乘用车17寸8J宽辐条铝合金轮毂结构设计

　　这款轮辋的建模工作从整车行走系统的匹配边界切入，没有先做外观曲面，而是先把轮辋名义直径、轮缘宽度、中心孔、螺栓孔分布圆、气门嘴孔位这些硬约束逐一锁定。17×8规格对应的轮辋槽底直径、胎圈座宽度和轮缘高度都要参照轮胎装配关系处理，8英寸的轮辋宽度可以适配更宽的民用轿车轮胎，兼顾接地面积与转向时胎壁支撑。设计时先确定中心定位孔，再围绕五孔螺栓分布布置安装面，螺栓孔周围留出足够的沉台厚度，避免紧固时局部应力集中。

　　辐条采用十组分叉式宽辐布局，视觉上从中心盖向外放射，实际结构上每根辐条都承担制动扭矩传递、转向横向力和路面冲击载荷。辐条与轮辋桶身的过渡区域没有做成尖锐交线，而是保留连续圆角，让轮辐在承受弯曲载荷时应力能够顺着曲面扩散。轮心位置的安装盘面做了平整贴合面，保证轮毂与半轴法兰面接触均匀；中心盖区域预留装饰盖卡扣空间，五个螺栓孔周边的凸台既增加局部刚度，也给螺母座提供足够支承。

　　从使用场景看，这类轮毂主要面向普通乘用车、改装轿车以及底盘教学展示。车辆直行时，轮胎接地力通过胎圈座传到轮辋两侧轮缘，再经辐条汇集到中心安装盘；转弯时，横向力会让外侧轮缘和辐条根部承受明显弯矩，因此辐条根部到轮辋内壁的连接宽度需要逐步放大，而不是简单等厚拉伸。制动散热也是造型中必须考虑的因素，辐条之间的开窗不能只追求线条，还要让气流能够穿过轮腔，带走制动盘和卡钳附近的热量。开窗面积过大虽然有利于散热，但会削弱轮辋环向支撑；开窗过小则会增加重量并降低散热效率，所以模型中在辐条厚度、窗口轮廓和轮辋桶身强度之间取了平衡。

　　轮辋桶身部分按照深槽轮辋的装配逻辑构建，中部凹槽用于轮胎拆装时让胎圈有退让空间，两侧胎圈座承担充气后轮胎的径向定位。轮缘处的翻边轮廓需要圆滑连续，既保护胎唇，也提高低速蹭路沿时的抗变形能力。若后续进入工程细化，还需要在轮缘内侧、辐条根部和螺栓孔周围布置拔模斜度与铸造圆角，因为铝合金轮毂通常采用低压铸造或重力铸造成型，厚大部位容易产生缩松，辐条与轮盘交接处应控制壁厚渐变。

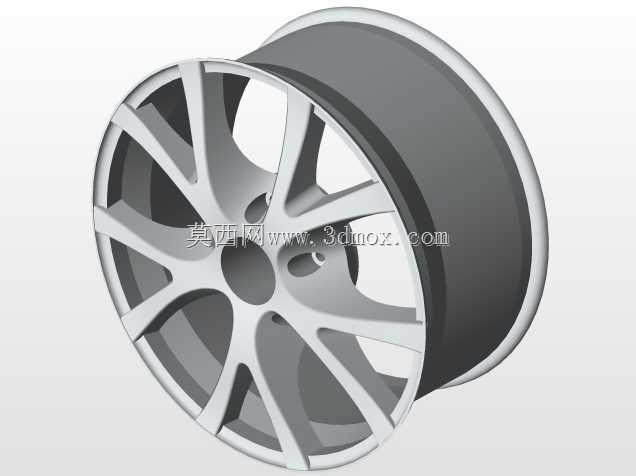

　　建模过程中，旋转特征适合完成轮辋桶身、胎圈座和轮缘的基础回转体，辐条则通过单根曲面实体化后阵列生成，这样既能保证十组辐条相位一致，也便于后期修改辐条宽度和扭转角度。螺栓孔、气门嘴孔和中心孔属于装配关键特征，孔位公差需要与车轴法兰、轮胎气门嘴和装饰盖共同校核。轮辋背面不能忽略，制动卡钳包络空间要在轮辐内侧留出间隙，否则实车打满方向或经过颠簸工况时可能出现卡钳刮擦。

　　外形边界上，8J宽度意味着轮辋两侧轮缘之间的安装宽度较常规窄轮圈更大，设计偏距时要同步关注轮胎是否超出翼子板、轴承载荷是否变化以及转向节运动空间。轮辐正面采用银灰色金属质感表达，切面和凹陷区域通过明暗层次体现立体感，但工程重点仍在连续承载路径：轮胎—轮缘—胎圈座—轮辋桶身—辐条—安装盘—螺栓—车轴。每一处曲面转折都应服务于载荷传递、铸造工艺或装配间隙，而不是孤立的装饰线条。

　　对于结构设计人员来说，该模型可用于轮辋参数化建模练习、轮胎匹配校核、轮毂造型评审以及底盘部件展示；对于三维建模学习者，可以从中练习回转体、阵列、曲面过渡、安装孔布局和金属外观渲染。实际深化时还需结合材料牌号、热处理状态、冲击试验、弯曲疲劳试验和径向疲劳试验要求，对壁厚、圆角和辐条截面进行复核，使外观造型与承载可靠性保持一致。
