轴流式风洞试验装置结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:655477
  • 轴流式风洞试验装置结构设计
  • 轴流式风洞试验装置结构设计

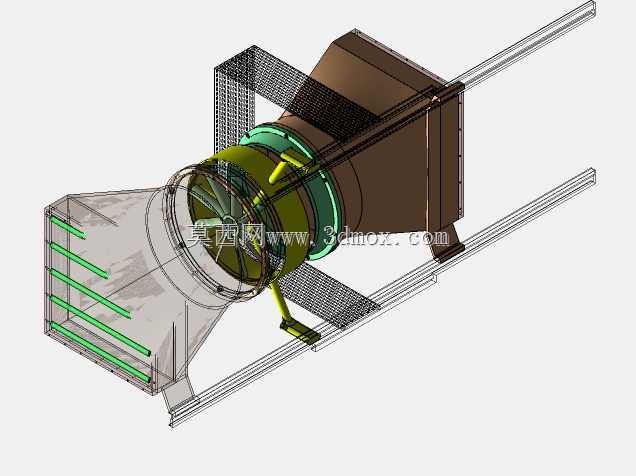

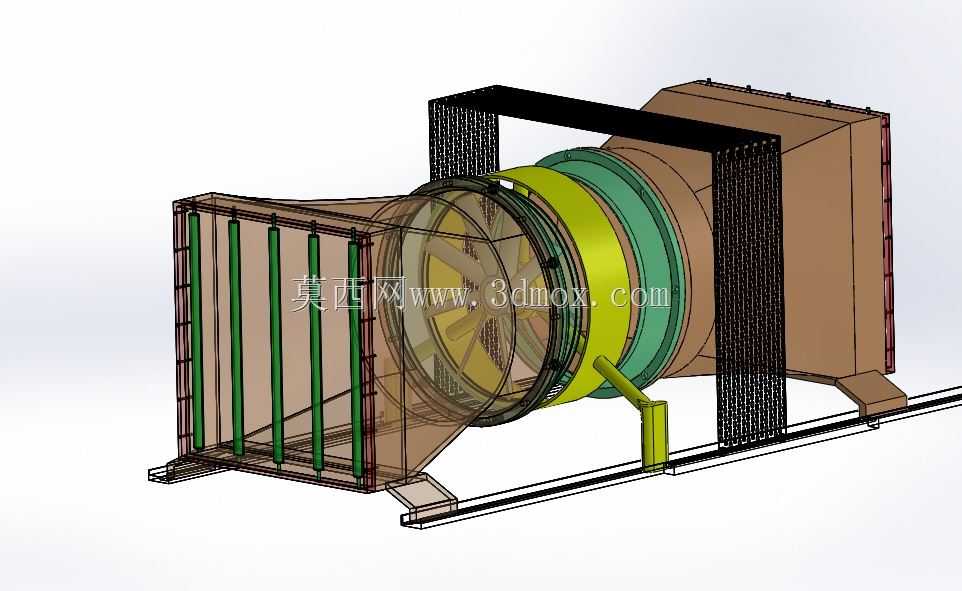

  这套轴流式风洞试验装置的三维结构,围绕小型气动试验台的实际搭建需求完成整机布局,整机沿水平轴向串联布置,从进风侧到出风侧依次设置整流防护段、试验观测段、动力驱动段与扩压出风段,底部配套一体式滑移支撑机架,可直接安置在实验室平整地面完成就位,无需额外浇筑大型设备基础。进风端最外侧设置带竖向整流栅格的方形集风罩,栅格沿进风流向等距排布,既可以阻挡大尺寸杂物被吸入流道,避免高速旋转的叶轮被异物击打损坏,也能够对进入风道的环境气流进行初步梳理,打散进风侧的紊流涡团,让进入核心流道的气流速度分布更均匀。集风罩通过渐变收缩的过渡风道连接中部圆形试验段,收缩段的型线沿流向平滑收窄,能够逐步提升气流流速,同时避免流道截面突变引发的气流分离,

  降低试验段内的湍流度。圆形试验段采用透明可视的筒体结构,周边预留观测与安装接口,试验过程中可以直接在该段放置待测小型构件、气动模型或者流速、压力检测传感器,方便观测气流绕流构件的状态,也可配套烟雾示踪装置完成流场可视化测试。试验段后侧紧邻动力段,外部设置亮黄色的环形连接法兰,通过周向均布的紧固件完成前后筒体的对中锁紧,法兰结合面预留密封安装位,可填充密封垫避免高压气流从拼接缝隙泄漏,保证流道内的压力稳定。动力段内部集成轴流叶轮组件,外部筒体搭配加强环筋提升结构刚性,避免风机高速运转时筒体产生共振变形;动力段下方设置斜向支撑支座,将风机运行产生的振动直接传导至底部机架,减少筒体悬臂受力带来的结构形变。动力段后侧连接渐扩式出风风道,

  流道截面从圆形逐步过渡为方形扩压腔,气流在扩压段内流速逐步降低、动压转化为静压,能够减少出口气流的动能损耗,同时降低风洞运行的气动噪音。整机上部跨接两处黑色网状防护架,分别架设在试验段与动力段的衔接位置、动力段与出风段的衔接位置,既可以对上部管路起到辅助限位加固的作用,也能够避免运维人员误触高速运转的部件,满足试验设备的安全防护要求。底部机架采用型钢拼接成长条形水平底座,进风段、动力段、出风段的下方都设置对应支撑脚,支撑脚与机架之间预留调节余量,现场安装时可以通过垫片调整各段筒体的同轴度,保证整个流道的对中精度,减少因筒体错位带来的局部流阻损失。机架的长条形布局也预留了滑移调整空间,可根据试验需求沿轴向调整各功能段的间距,

  或者在试验段内加装不同的测试夹具。从安装边界来看,整机轴向长度适配常规中小型实验室的室内场地,宽度方向两侧防护架与风道外壁留出足够运维操作空间,高度方向顶部防护架距离地面的高度符合常规实验室内的净高要求,不需要对厂房空间做特殊改造。在实际应用场景中,这类小型风洞可用于高校流体力学教学演示、小型无人机零部件气动测试、电子元器件散热风道验证、小型通风构件的阻力性能测试等场景,结构设计上把整流、试验、动力、扩压四个核心功能模块做了分段式拆分,每一段都可以独立拆解维护,叶轮检修、试验段改装、密封件更换都不需要整体拆解整机,大幅降低了后期运维的难度。建模过程中所有流道衔接处的过渡型面、法兰连接孔位、支撑件的安装位置都按照实际装配逻辑搭建,各部件之间不存在运动干涉,装配关系完整还原了真实试验台的搭建逻辑,能够直接为同类小型风洞的结构设计、场地布局选型提供直观的三维参考。
