壁挂式门禁刷卡密码读卡器终端结构

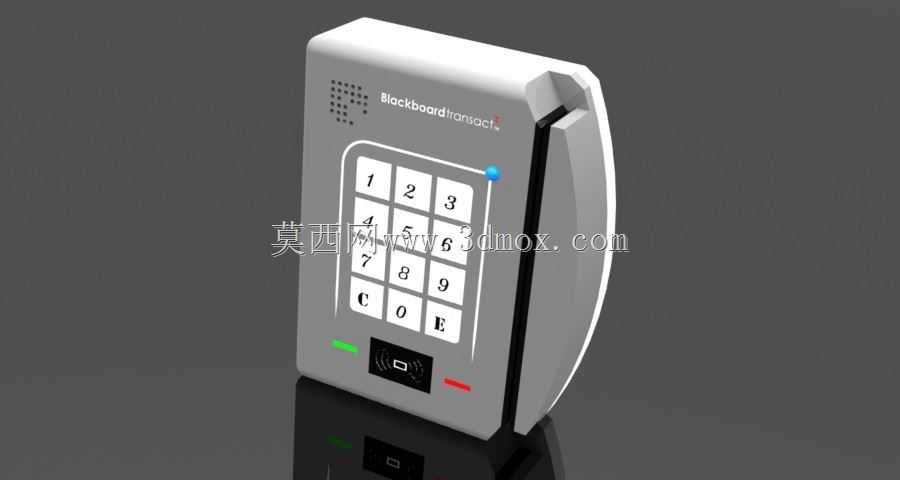

　　该终端属于出入口身份识别类电子设备，常见于教室、办公楼、实验室、小区单元门、设备间和受控通道等场景。设备本体集成非接触卡感应、密码输入、状态提示和壁挂安装结构，外部壳体采用立式薄型布局，正面操作区集中布置，便于人员站立时直接完成刷卡或按键操作。

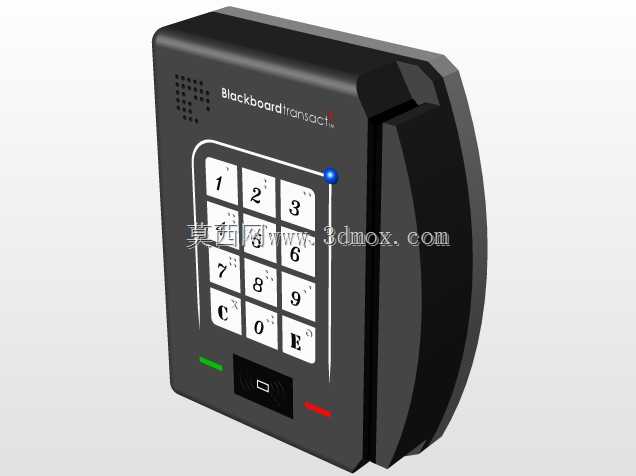

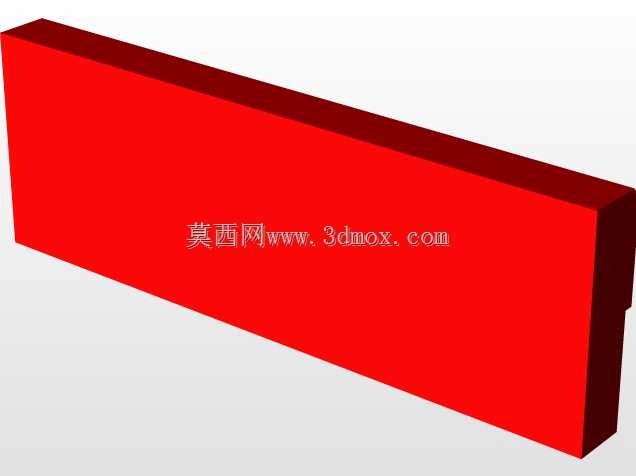

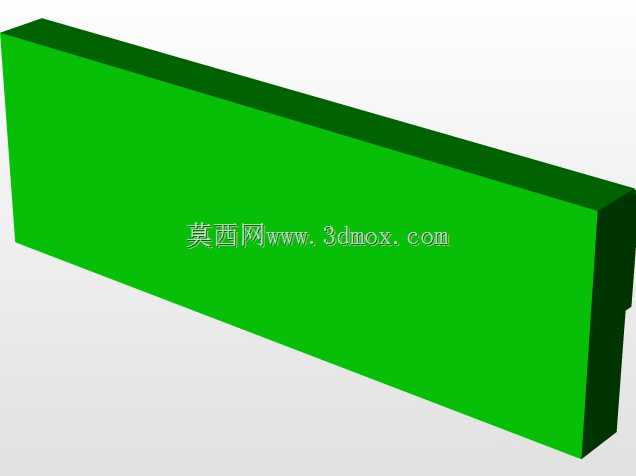

　　从实际使用逻辑看，人员到达受控门点后，可在正面下部感应区刷校园卡、门禁卡或身份卡，也可通过矩阵键盘输入权限码。键盘区采用三列四行布置，数字键与功能键分区明确，按键表面略高于面板，配合边框形成独立按压区域，可降低误触概率。面板下方设置绿色与红色提示区，分别对应通行允许、拒绝或异常状态，感应窗口位于两提示区之间，位置靠近人员自然持卡高度，刷卡动作不需要大幅度抬臂。

　　壳体设计兼顾防护、握持和安装。主体前壳为浅灰或银灰色面板，背部与侧围形成加厚腔体，用于容纳电路板、读卡线圈、按键支架、蜂鸣器和接线空间。右侧可见明显的弧形侧盖与竖向分界缝，该结构既可以作为前后壳装配止口，也能在维护时隐藏螺钉，使正面保持完整外观。顶部做斜切过渡，减少方正壳体的生硬感；侧边圆弧向后收束，使设备贴墙后不会形成突出的尖锐棱边。背部腔体需要预留墙面挂孔、螺柱柱位和走线空间，安装面应尽量平整，避免因墙面不平导致壳体受力变形。

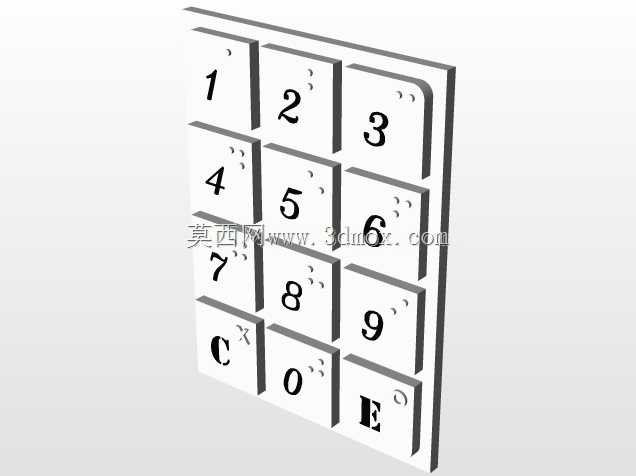

　　结构建模时，正面键盘区域是重点。键盘外框以白色圆角矩形凸起，内部十二个按键按规则阵列排布，每个按键需要单独留出配合间隙；若采用硅胶按键加塑料键帽方案，前壳开窗与键帽之间应保留活动量，周边不能出现干涉。数字键下方的功能键承担确认、取消或编号输入等作用，键面字符可通过丝印、镭雕或双色成型实现。读卡感应区位于键盘下方，模型中应体现窗口凹槽和内部线圈安装位，线圈与外壳表面之间不宜设置过厚金属结构，否则会影响非接触读卡距离。

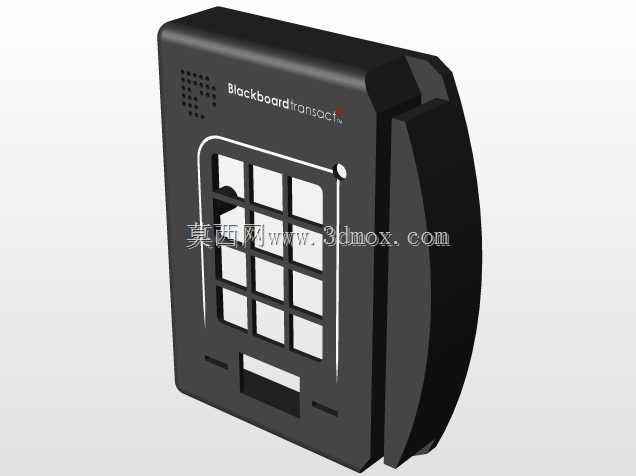

　　上部面板预留品牌标识区和出声孔阵列。出声孔由多组小孔组成，位置靠近壳体上半部分，内部对应蜂鸣器或扬声器，孔区背后需要考虑防水透声膜或防尘网的安装空间。面板左上角的小孔阵列不宜直接打通到主电路板区域，结构上应与喇叭腔保持对应，同时避免灰尘和液体沿孔直入核心板。

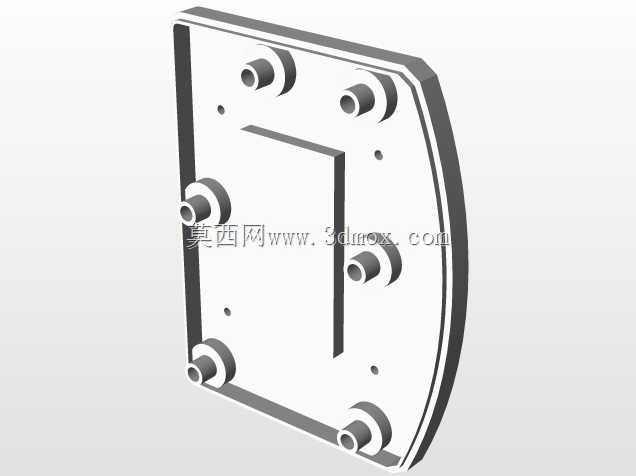

　　安装边界方面，这类壁挂终端通常固定在86盒附近、墙面背板或门框侧边，模型背部应体现挂装台阶、螺钉孔和线缆入口。设备宽度以单手可覆盖键盘为宜，厚度需容纳电路板和读卡模块，正面离墙距离不宜过大，以免公共通道中被碰撞。底部或后侧应留出接线余量，电源线、通讯线和锁控线可从墙内引出后进入壳体；若采用明装走线，则侧边或底部需要设置过线缺口，避免线材被壳体压伤。

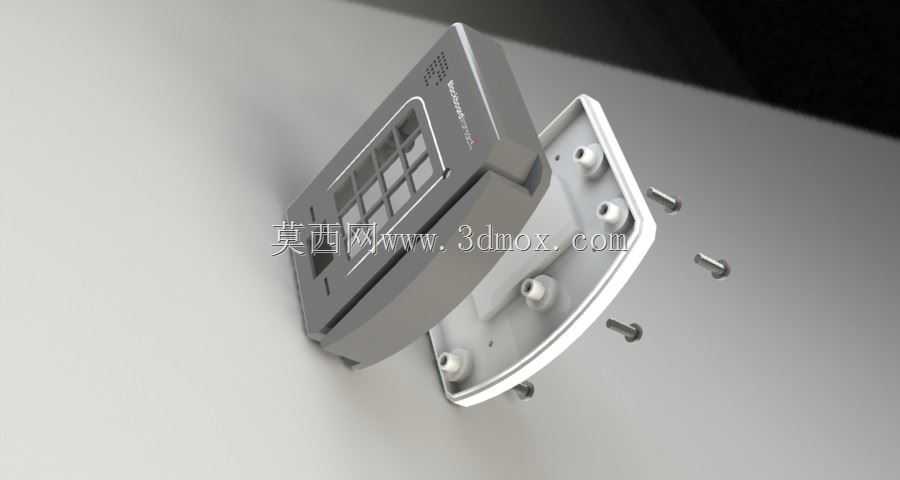

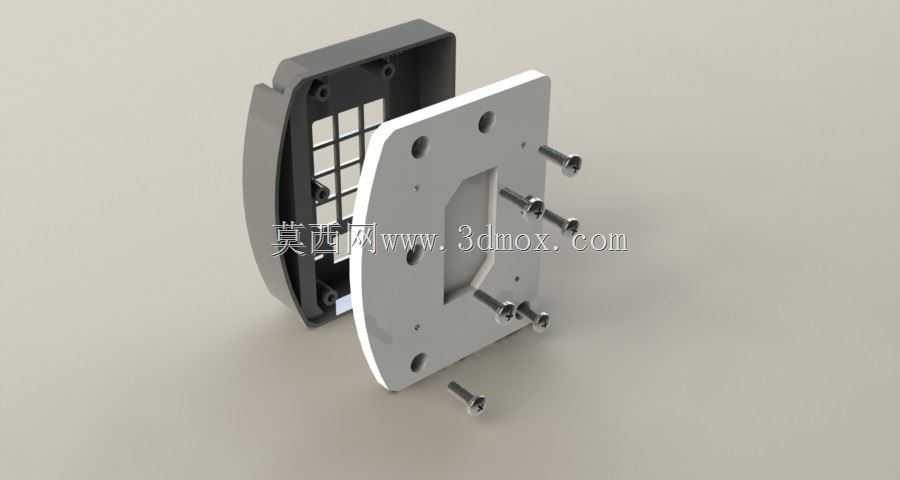

　　从装配关系看，前壳承担外观和操作界面，后壳承担防护与固定，二者通过螺钉柱、卡扣和止口配合。侧边装饰盖可遮挡固定螺钉，也可作为天线或模块区域的维护盖，但卡扣深度和拔模斜度需要合理，避免反复拆卸后断裂。面板各开孔之间的壁厚应保持均匀，按键窗口、感应窗口和出声孔区域不宜出现局部薄钢效应；塑料件转角处设置圆角，可降低注塑应力集中。

　　在工程选型和深化设计时，还需结合使用环境确认防护等级。室内场景重点关注耐磨、耐清洁和按键寿命；靠近门口或半室外场景，则要在前后壳止口处增加密封筋，在按键区考虑覆膜或硅胶整体键盘，在线缆入口设置防水接头。设备的人机高度、刷卡反馈、声光提示位置和维护拆卸顺序，都应在三维结构阶段同步检查，确保成品安装后操作顺畅、检修方便、与门控系统配合稳定。
