十七寸八宽辐条乘用汽车轮毂结构

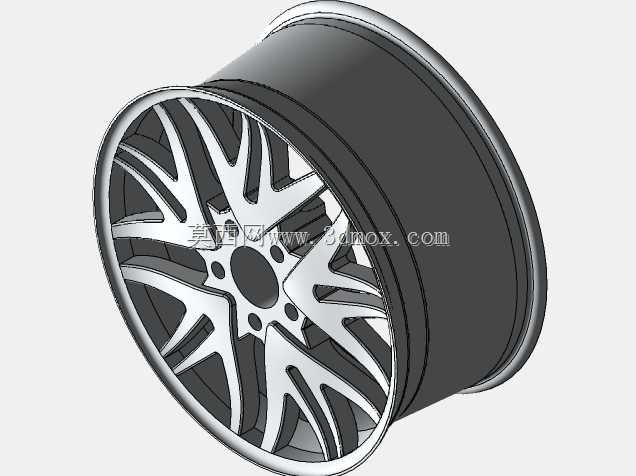

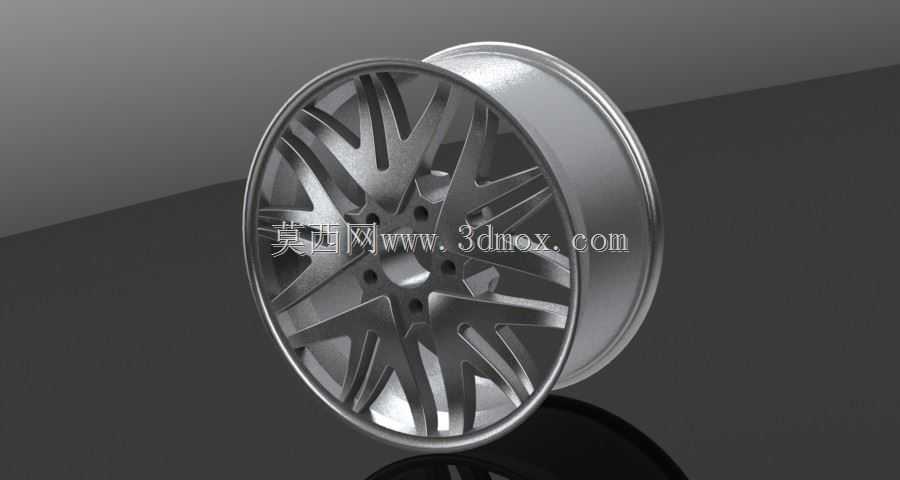

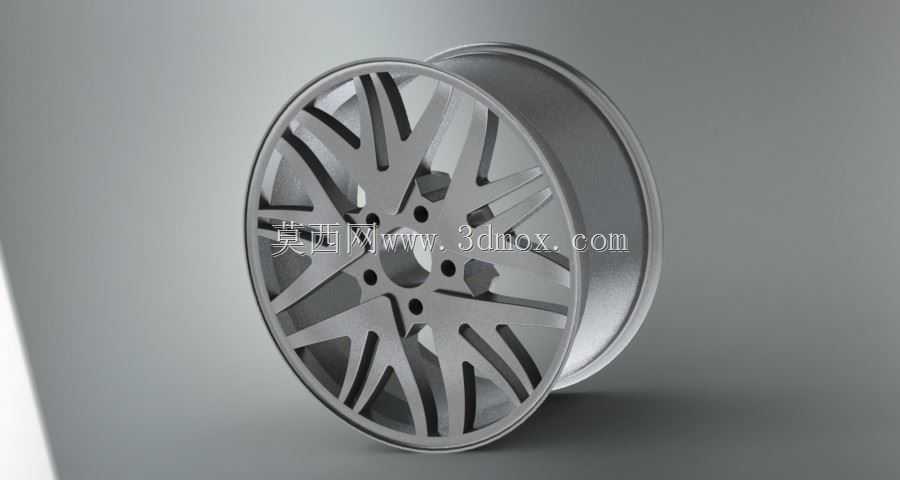

　　该车轮结构面向乘用车辆的换装与底盘配套场景，主要承担轮胎支承、制动力矩传递、转向载荷导向以及行驶冲击缓冲等任务。模型以轮辋筒体、多分叉轮辐、中心安装座、螺栓孔圈和气门嘴区域为核心，能够用于整车外观评审、轮舱间隙校核、制动系统匹配以及轮胎装配关系分析。

　　从实际装车边界看，轮辋名义宽度为八英寸，直径规格为十七英寸，适合对应尺寸的低压胎进行装配。轮辋外缘需要保留胎圈座、凸缘和槽底过渡，使轮胎在充气后能够稳定卡入两侧 bead seat，避免高速旋转或侧向受力时出现胎圈滑移。轮辋筒体并非简单等厚圆筒，靠近轮辐连接区的壁厚和圆角需要加强，而外唇区域则在满足胎圈压紧的前提下控制材料堆积，这样既能兼顾铸造或锻造成形，也有利于降低旋转质量。

　　轮辐采用分叉式多辐造型，视觉上呈放射状展开，但结构逻辑并不只服务于外观。每根主辐条从中心法兰附近向外缘延伸，并在靠近轮辋处拆分，形成更多支撑点。这样的布置可以把螺栓预紧力、轮胎接地点反力和制动卡钳附近的热负荷分散到较大的圆周范围。辐条之间的开窗一方面降低重量，另一方面为制动盘、制动卡钳提供散热通道；在车辆频繁制动时，空气可顺着轮辐开口穿过轮腔，减少热聚集对轮胎和轴承的影响。

　　中心区域是载荷传递的关键。模型中轮毂中央设置定位孔，周围布置螺栓安装孔，用于与车轴法兰或轮毂轴承单元对中。中心孔承担径向定位作用，螺栓孔则通过锥面或球面座与车轮螺母配合，形成可靠的摩擦夹紧连接。设计时需要关注螺栓孔分布圆直径、孔位角度、螺母座深度以及中心孔与轮辋轴线的同轴度。若中心孔过大，仅靠螺栓定位会使高速行驶时产生微动磨损；若螺栓座面深度不足，螺母压紧后又可能出现局部应力集中。

　　外形建模时，轮辐正面不能只按平面拉伸处理。辐条从中心向外逐渐扭转并抬升，表面存在连续的拔模斜度和过渡圆角，这些特征对应金属成形中的模具开模方向，也影响切削加工和表面涂装的可达性。辐条根部与中心法兰交接处应采用大圆角过渡，避免车轮经过坑洼冲击时在根部产生疲劳裂纹。辐条末端与轮辋内壁连接区域同样需要圆滑过渡，因为该处承受轮胎气压、车辆垂向载荷和转弯侧向力的复合作用。

　　安装边界还涉及与制动系统的空间关系。十七英寸轮辋内部需要容纳制动盘和卡钳，轮辐背面的轮廓、轮辋桶身深度以及中心座凸起高度都会决定卡钳间隙。若轮辐造型过于内凹，虽然外观更具立体感，但可能与卡钳或平衡块发生干涉；若中心座过高，则会改变车轮内侧偏距，影响轮距、轴承寿命和转向节受力。建模时应沿轮辋轴线检查内轮廓包络，确认轮胎拆装、气门嘴安装、动平衡块粘贴以及轮毂螺母扳手空间均不受阻碍。

　　在工程应用中，这类模型可进一步用于有限元分析。弯曲疲劳工况可模拟车轮在转弯和持续载荷下的轮辐根部应力，径向疲劳工况可重点观察轮辋胎圈座和辐条末端连接区，冲击工况则需检查外缘受侧向撞击后的变形趋势。通过调整辐条厚度、开窗面积、根部圆角和中心座加强筋，可以在刚度、重量和成形工艺之间取得平衡。整体结构既体现了汽车轮毂对安全承载的要求，也保留了多辐造型在散热、轻量化和外观识别上的优势。
